Descriptions des cartes optionnelles VACON®
3.1.5
OPTA5
Description :
Carte codeur pour VACON
de commande programmable pour un codeur.
La carte OPTA5 est conçue pour les codeurs de type HTL (High voltage
Transistor Logic) (type de sortie en tension HTL Push-Pull, type de sortie
collecteur ouvert HTL) qui adaptent les niveaux de signal d'entrée à la tension
réseau du codeur. Les entrées codeur A, B et Z sont isolées galvaniquement.
La carte OPTA5 inclut également l'entrée qualificative ENC1Q (censée suivre
l'impulsion Z dans certaines situations) et une entrée logique rapide DIC4
(utilisée pour le suivi des impulsions très courtes). Ces deux entrées sont
utilisées dans des applicatifs spéciaux.
La carte OPTA5 est similaire à la carte OPTA4 par ses raccordements, mais
les entrées codeur A, B et Z ont des niveaux de signal différents (niveau
de tension). Les niveaux d'entrée pour A, B et Z de la carte OPTA4 sont
compatibles avec RS-422, tandis que ceux de la carte OPTA5 sont des
entrées de large gamme plus générales. Les entrées ENC1Q et DIC4
sont identiques sur les deux cartes.
Emplacements
C
autorisés :
ID de type :
16693
Raccordement :
Un bornier ; bornes à vis (M2.6) ; codage sur la borne n° 3
Cavaliers :
4 ; X2, X4, X5, X6 (voir page 35)
Paramètres
Oui (voir page 31)
de la carte :
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/

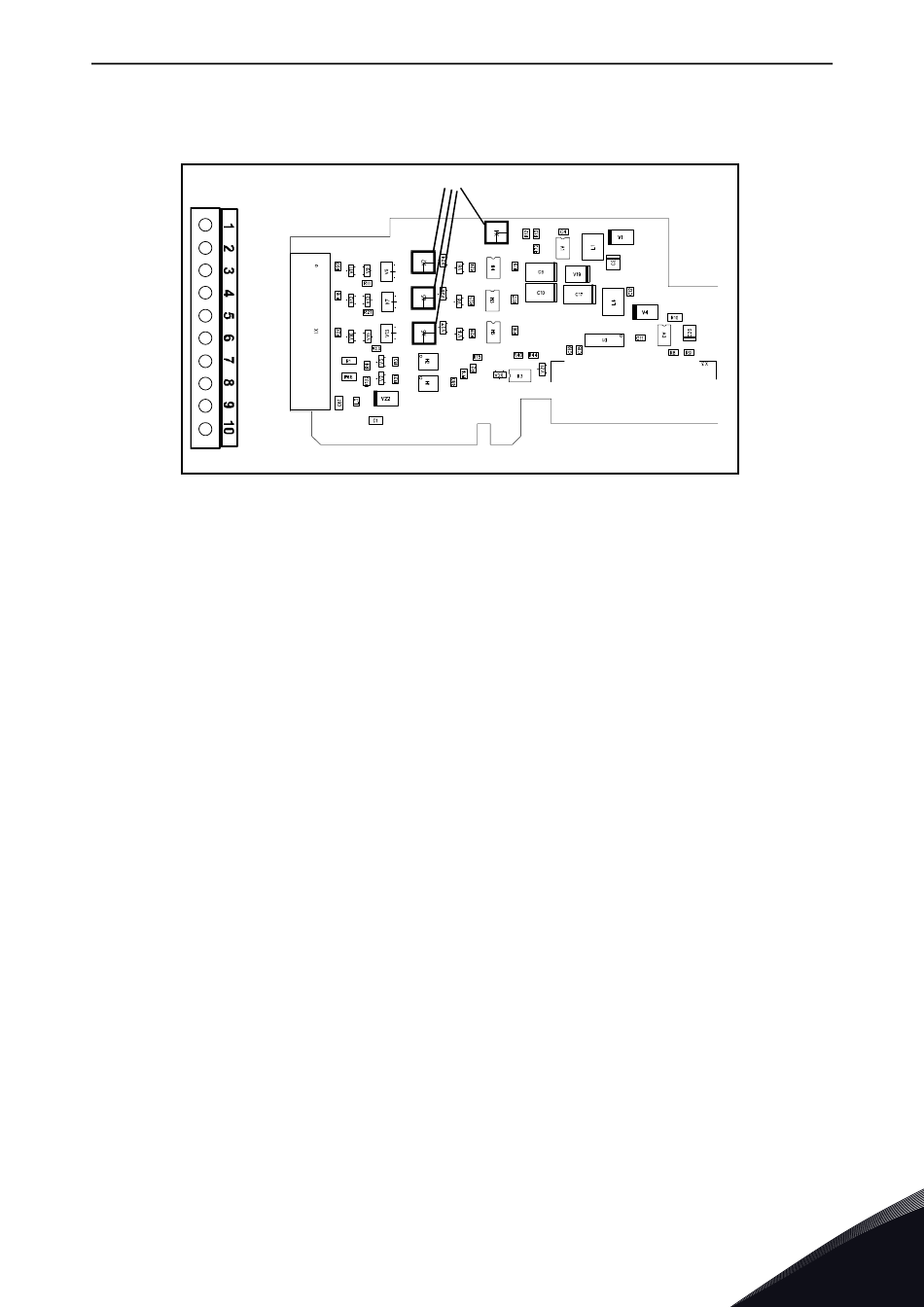

Cavaliers
X4
X2
X5
X6
®
NXP. Carte d'entrée codeur avec tension
