Descriptions des cartes optionnelles VACON®
3.2.2

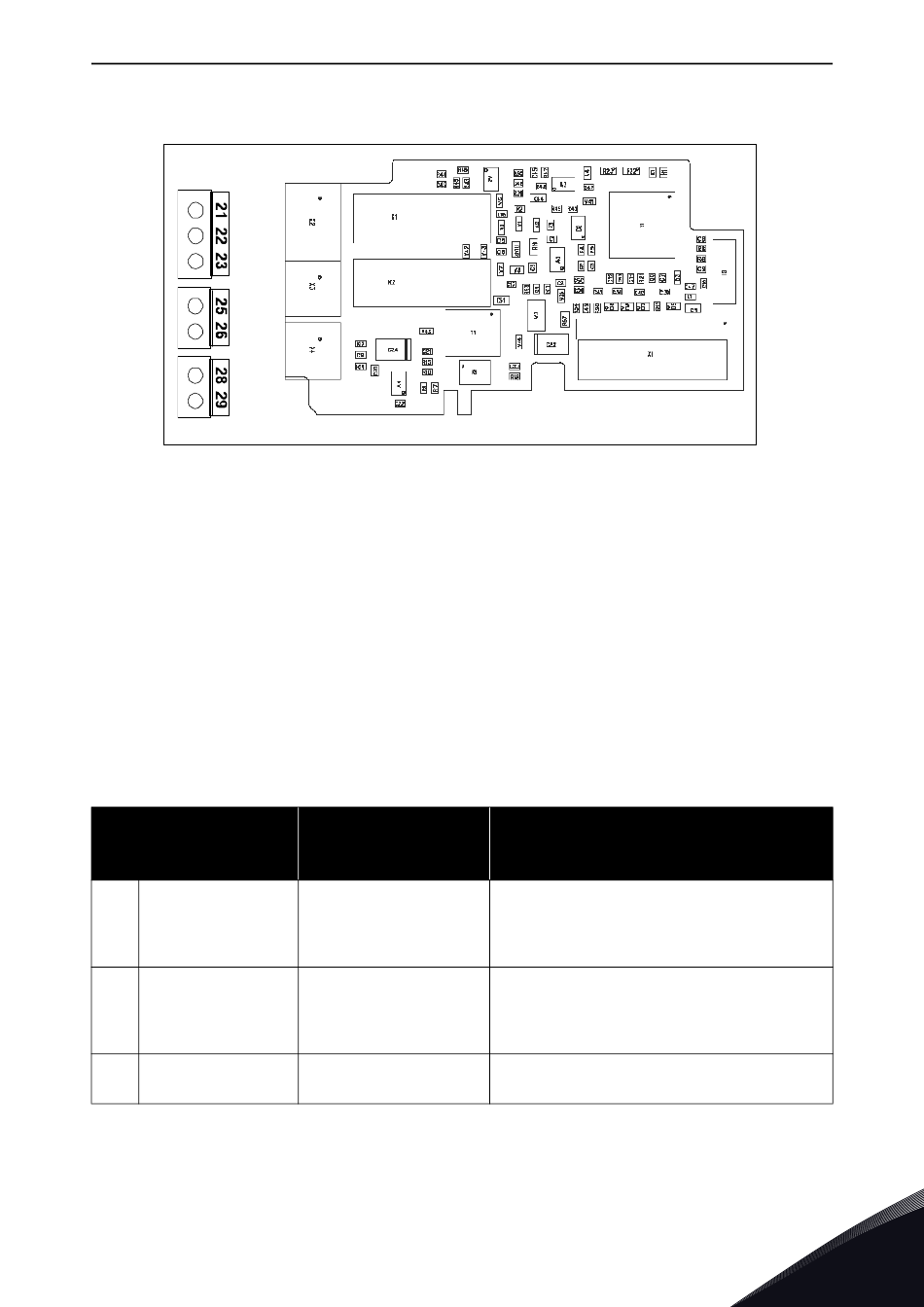

OPTB2
Description :
Carte d'extension d'E/S pour VACON
et deux sorties relais.
Emplacements
B, C, D, E
autorisés :
ID de type :
16946
Raccordement :
Trois borniers ; bornes à vis (M3) ; sans codage
Cavaliers :
Non
Paramètres
Non
de la carte :
Bornes d'E/S sur OPTB2
Borne
21
RO1/normal fermé
22
RO1/commun
23
RO1/normal ouvert
25
26 RO2/commun
RO2/normal ouvert
28
TI1+
29
TI1–
REMARQUE : Cette carte d'extension peut être insérée dans quatre emplacements différents de
la carte de commande. Par conséquent, le « X » figurant dans la référence de paramètre doit être
remplacé par la lettre de l'emplacement (B, C, D ou E) en fonction de l'emplacement qu'occupe
la carte d'extension. Voir le chapitre 1.7.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Tableau 25. Bornes d'E/S de la carte OPTB2
Référence du
paramètre sur panneau
opérateur/NCDrive
DigOUT:X.1
DigOUT:X.2
DigIN:X.1
®
NX avec une entrée thermistance
Caractéristiques techniques
Puissance de coupure
Charge de coupure min.
Puissance de coupure
Charge de coupure min.
Entrée thermistance (isolée galvaniquement)
R
= 4 kΩ
décl.
vacon • 61
7275.emf
24 Vc.c./8 A
250 Vc.a./8 A
125 Vc.c./0,4 A
5 V/10 mA
24 Vc.c./8 A
250 Vc.a./8 A
125 Vc.c./0,4 A
5 V/10 mA
3
