Descriptions des cartes optionnelles VACON®
Positionnement des cavaliers
Quatre groupes de cavaliers figurent sur la carte OPTA8. Les préréglages usine et les autres
positions possibles des cavaliers sont représentés ci-dessous.
Groupe de cavaliers X1 :
Mode AI1
Mode AI1 :
0–20 mA ; Entrée courant
Mode AI1 :
Entrée de tension ; 0–10 V
Mode AI1 :
Entrée tension ; 0–10 V (différentielle)
Mode AI1 :
Entrée de tension ; –10 – +10 V
Groupe de cavaliers X6 :
Mode AO1
Mode AO1 : 0–20 mA ; Sortie courant
Mode AO1 :
Sortie de tension ; 0–10 V
= Préréglage usine

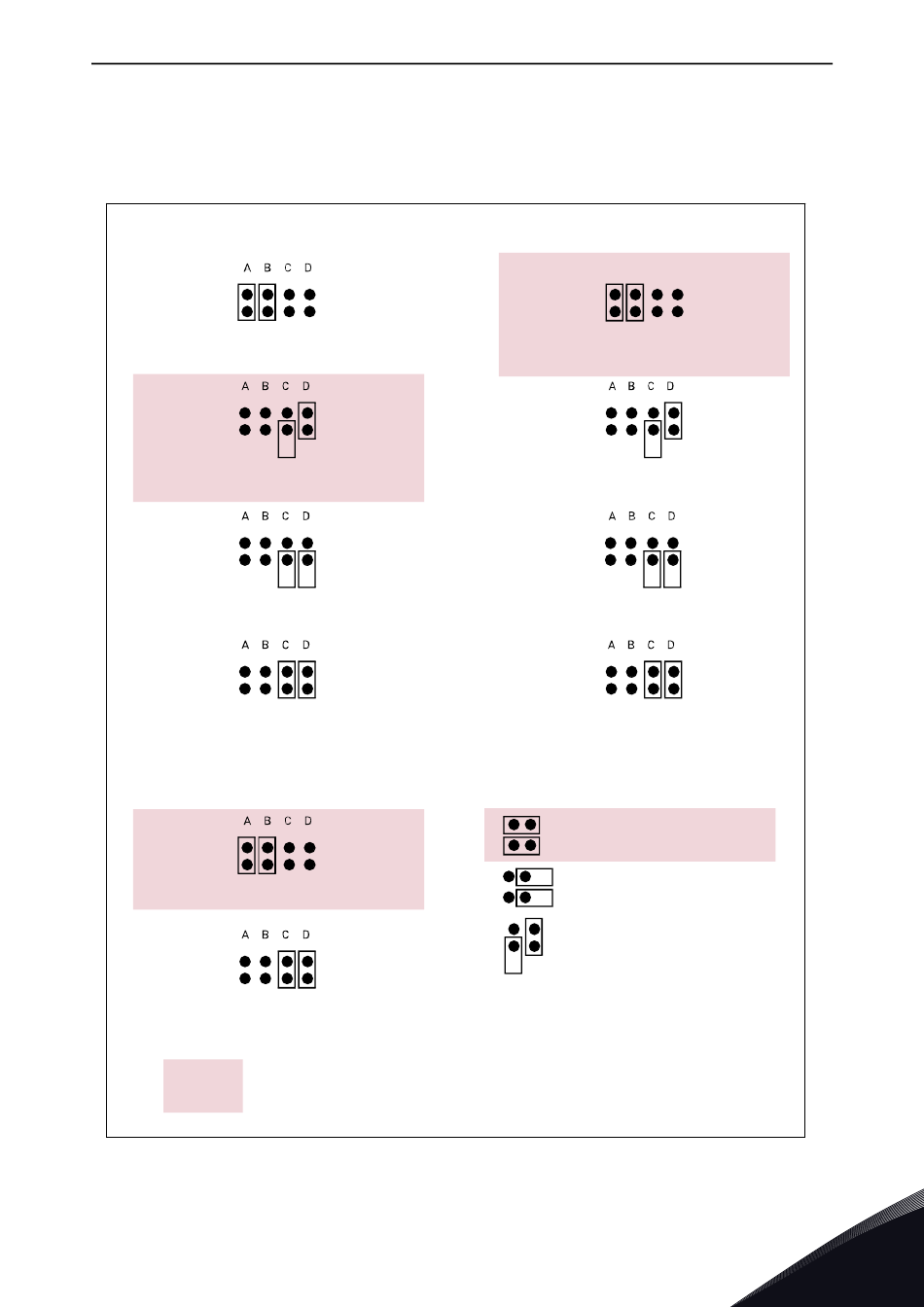

Figure 19. Positions des cavaliers pour la carte OPTA8
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Groupe de cavaliers X2 :
Mode AI2
A B C D
Mode AI2 :
0–20 mA ; Entrée courant
Mode AI2 :
Entrée de tension ; 0–10 V
Mode AI2 :
Entrée tension ; 0–10 V (différentielle)
Mode AI2 :
Entrée de tension ; –10 – +10 V
Groupe de cavaliers X3 :
Mise à la terre de CMA et CMB
CMB raccordé à TERRE
CMA raccordé à TERRE
CMB isolé de TERRE
CMA isolé de TERRE
CMB et CMA raccordés
ensemble en interne,
isolés de TERRE
vacon • 45
7263_fr.emf
