Installation de la sécheuse.

Installation dans une maison mobile

L'air de la sécheuse DOIT être évacué à
1
l'extérieur (et non en-dessous de la maison
mobile) en utilisant un conduit en métal à
l'épreuve de la combustion. Le conduit en
métal doit avoir 4 po (10,16 cm) de diamètre et
ne doit pas être obstrué. Il est préférable
d'utiliser un conduit en métal rigide.
Si l'air de la sécheuse est évacué par le
2
plancher et que l'espace sous la maison mobile
est fermé, le système d'évacuation DOIT aboutir
à l'extérieur de l'enceinte à une pièce
d'extrémité bien fixée à la structure de la
maison mobile.
3 Au moment de l'installation d'une sécheuse à
gaz dans une maison mobile, il faut prévoir
une admission d'air de compensation. Cette
admission d'air ne doit pas être inférieure à
deux fois la dimension de la bouche
d'évacuation.
La sécheuse DOIT être fixée au plancher.
4
L'ensemble d'installation pour maison mobile
N° 14-D346-33 est disponible chez votre
distributeur.
Veuillez vous référer à la section Exigences
5
relatives au système d'évacuation pour d'autres
renseignements importants concernant
l'évacuation de l'air.

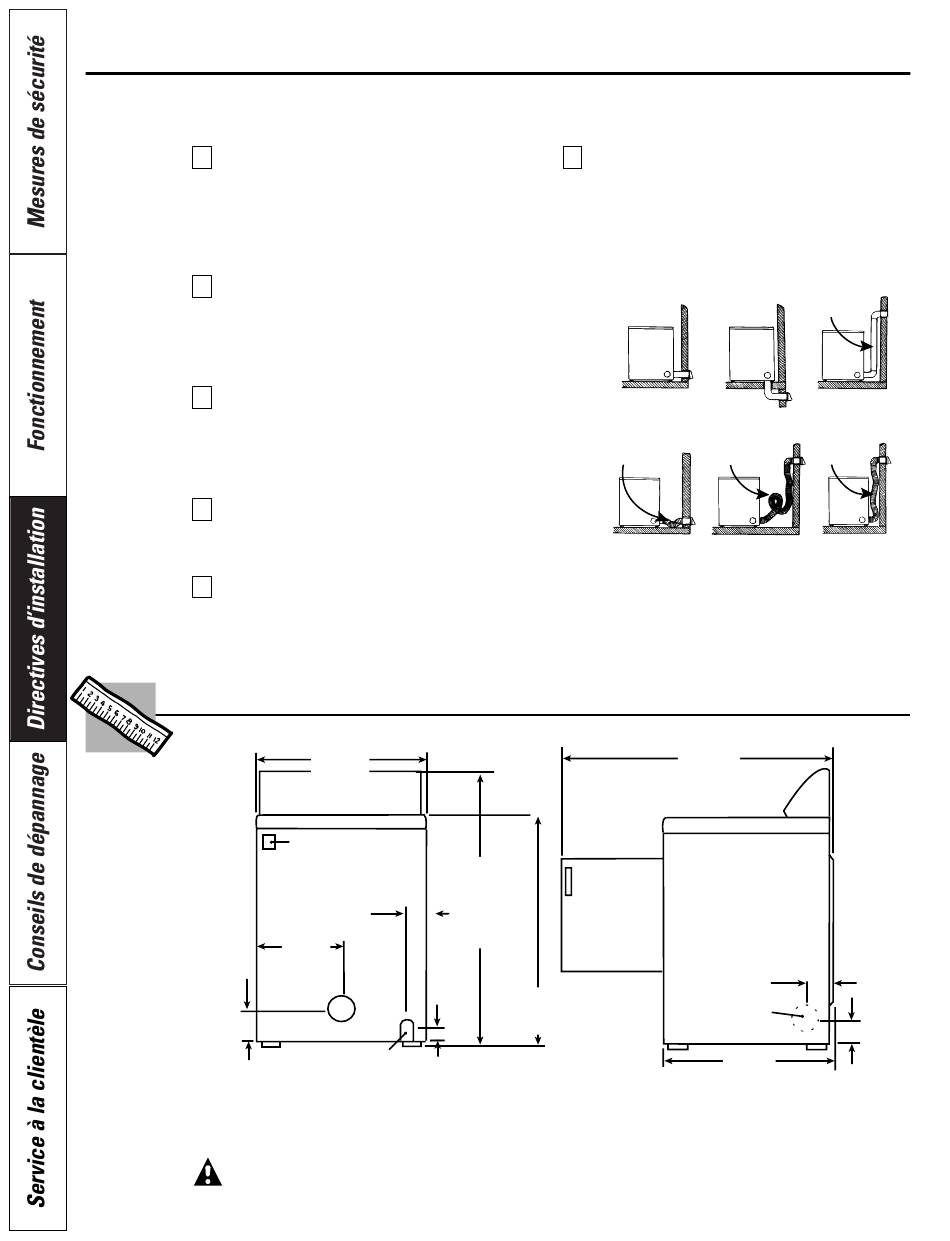

Dimensions

3 3/4 po
(9,5 cm)
ENTRETIEN : On doit prévoir des dégagements suffisants pour l'installation et l'entretien.
MISE EN GARDE : Au moment de l'entretien des commandes, identifiez tous les fils avant de les
déconnecter. Des erreurs de connexion au niveau des fils peuvent provoquer un
fonctionnement incorrect et dangereux (vérifiez le bon fonctionnement de l'appareil après
installation/entretien).
14
26 7/8 po
(68,3 cm)
Raccordement
électrique
34 5/8 po
2 9/16 po
(6,5 cm)
13 1/2 po
(34,4 cm)
3/8 po (0,96 cm) dia.
1 po (2,54 cm)
conduite de gaz
VUE ARRIÈRE
L'installation DOIT respecter les Normes de
6
construction et de sécurité pour les maisons
usinées (qui est un Titre de juridiction fédérale
24 CFR - Partie 32-80) ou, lorsque cette norme
ne peut être mise en application, la Norme
nationale américaine pour les maisons
mobiles.
Ne faites pas
La sécheuse est conçue selon la norme ANSI Z 21.5.1
pour USAGE DOMESTIQUE seulement.
3/4 po
(1,9 cm)
Ouverture de
la porte 90°
Sous le
comptoir
(87,9 cm)
36 po
(91,5 cm)
Correct
Faites
Incorrect
Ne faites pas Ne faites pas
47 1/2 po
(120,7 cm)
4 3/8 po
(11,1 cm)
Ouverture d'aération
facultative enlevable
27 po
(68,6 cm)
3 3/4 po
(9,5 cm)
VUE LATÉRALE
