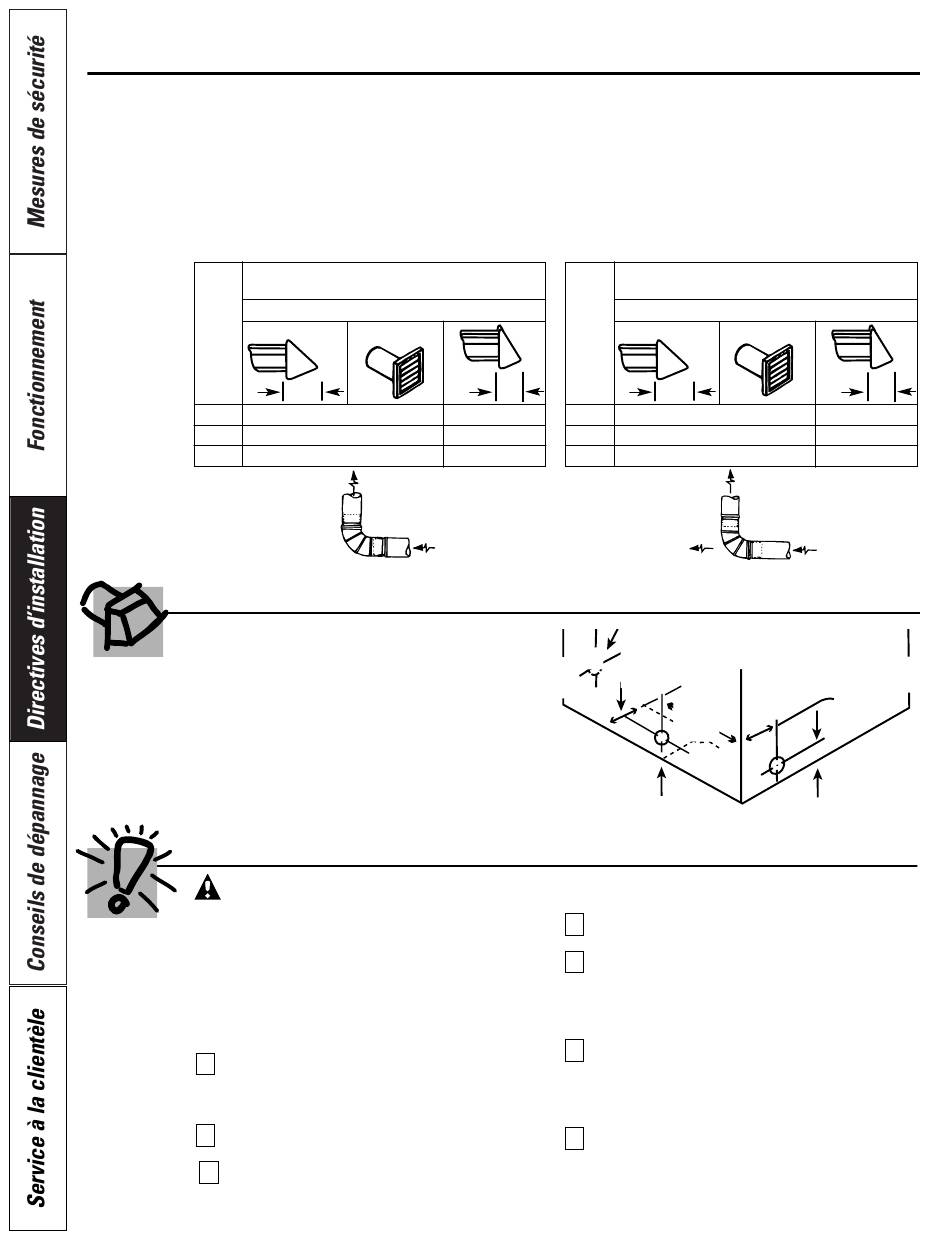

Installation de la sécheuse.
Longueur du conduit d'évacuation
Le système d'évacuation doit être inspecté et
nettoyé au moins chaque année s'il est utilisé de
façon normale. Plus vous utilisez la sécheuse, plus
souvent vous devriez vérifier le système
d'évacuation et le dispositif d'évacuation pour
vous assurer de son fonctionnement adéquat.
de TUBE MÉTALLIQUE SOUPLE de 4 po (10,2 cm) de dia.
TYPE DE DISPOSITIF D'ÉVACUATION PRÉFÉRÉ
4 po (10,2 cm)
Nombre
de
coudes
90°
0
1
2

Direction du soufflage

Toutes les sécheuses qui sont expédiées de l'usine
sont préparées pour que l'air soit évacué par
l'arrière. Cependant, on peut installer l'évacuation
d'air des SÉCHEUSES ÉLECTRIQUES sur le côté droit
ou le côté gauche ou sous la carrosserie de la
sécheuse. Sur les SÉCHEUSES À GAZ , l'évacuation
d'air peut être installée sur le côté droit ou sous la
carrosserie de la sécheuse. Une évacuation
directionnelle peut être installée en utilisant
l'ensemble d'évacuation, N° Pub. 14-A018,
disponible chez votre distributeur de pièces. Suivez
les directives fournies avec l'ensemble.
Exigences relatives à l'alimentation en gaz
Remplacez les tuyaux de raccordement en
laiton qui ne sont pas enrobés de matière
plastique. Du laiton en acier inoxydable ou
enrobé de matière plastique DOIT être utilisé.
MISE EN GARDE : N'utilisez jamais de vieux
raccords souples. L'utilisation de vieux
raccords souples peut provoquer des fuites de
gaz et des blessures. Utilisez toujours des
connecteurs souples NEUFS lorsque vous
installez un appareil à gaz.
L'installation DOIT être conforme aux codes
1
locaux, ou en l'absence de codes locaux, au
Code national du gaz des É.-U. ANSI Z223.1
(dernière édition).
Le tuyau d'alimentation de gaz devrait être un
2
tuyau de 1/2 po (1,27 cm).
Si les codes le permettent, du tube métallique
3
souple peut être utilisé pour relier votre
sécheuse au tuyau d'alimentation de gaz. Le
12
LONGUEUR MAXIMALE
à persiennes
4 po
(10,2 cm)
30 pi (9,14 m) 18 pi (5,49 m)
22 pi (6,71 m) 14 pi (4,27 m)
14 pi (4,27 m) 10 pi (3,05 m)
CORRECT
• N'assemblez PAS le conduit avec des dispositifs
de fixation qui se prolongent dans le conduit. Ils
serviraient de point d'attache à la charpie.
• Isolation : Les conduits qui passent dans un
endroit non chauffé ou près d'un conduit d'air
climatisé devraient être isolés pour réduire la
condensation et l'accumulation de charpie.
de TUBE MÉTALLIQUE RIGIDE de 4 po (10,2 cm) de dia.
TYPE DE DISPOSITIF D'ÉVACUATION PRÉFÉRÉ
4 po (10,2 cm)
Nombre
de
2.5 po
coudes
(6,35
90°
cm)
0
1
2
INSTALLEZ LES RACCORDS MÂLES
DANS LA BONNE DIRECTION
Mêmes
que de
l'autre
côté
3 3/4 po (9,5 cm)
tube DOIT être en acier inoxydable ou enrobé
de matière plastique.
Le tuyau d'alimentation de gaz DOIT être muni
4
d'un robinet d'arrêt individuel.
Un raccord fileté NPT de 1/8 po (0,32 cm),
5
auquel on peut brancher un manomètre
d'essai, DOIT être installé immédiatement en
amont (au-dessus) du raccord du tuyau
d'alimentation de la sécheuse.
La sécheuse DOIT être débranchée du système
6
d'alimentation de gaz durant toute vérification
de pression du système d'alimentation en gaz
lorsqu'on utilise une pression supérieure à
1/2 lb/po
La sécheuse DOIT être isolée du système
7
d'alimentation en gaz durant toute vérification
de pression du système d'alimentation en gaz
lorsqu'on utilise une pression égale ou
inférieure à 1/2 lb/po
LONGUEUR MAXIMALE
à persiennes
4 po
(10,2 cm)
48 pi (14,63 m) 40 pi (12,19 m)
40 pi (12,19 m) 32 pi (9,75 m)
32 pi (9,75 m) 24 pi (7,32 m)
INCORRECT
DIMENSIONS DES EMPLACEMENTS
POUR CONDUIT D'ÉVACUATION
5 7/8 po
(15 cm)
4 3/8 po
13 1/2 po
(34 cm)
3 3/4 po (9,5 cm)
2 (3,45 kPa).
2 (3,45 kPa).
2.5 po
(6,35
cm)
(11 cm)
