2 - VÉRIFICATIONS PRÉLIMINAIRES
2.1 - Vérification du matériel reçu
• Vérifier que l'unité n'a pas été endommagée pendant le
transport et qu'elle ne manque pas de pièces. Si l'unité a subi
des dégâts, ou si la livraison est incomplète, établir une
réclamation auprès du transporteur.
• Vérifier la plaque signalétique de l'unité pour s'assurer qu'il s'agit
du modèle commandé. La plaque signalétique de l'unité est
apposée à deux endroits de la machine :
- sur l'un des côtés de l'unité à l'extérieur,
- sur la porte du coffret électrique, côté intérieur.
• La plaque signalétique de l'unité doit comporter les indications
suivantes :
- Numéro de version
- N° de modèle
- Marquage CE
- Numéro de série
- Année de fabrication et date d'essai
- Fluide transporté
- Fluide frigorigène utilisé et classe de fluide frigorigène
- Charge de fluide frigorigène par circuit
- Fluide de confinement à utiliser
- PS : pression admissible min./max. (côtés haute et basse
pression)
- TS : température admissible min./max. (côtés haute et basse
pression)
- Pression de déclenchement des pressostats
- Pression d'essai d'étanchéité de l'unité
- Tension, fréquence, nombre de phases
- Intensité absorbée maximale
- Puissance absorbée maximale
- Poids net de l'unité
• Contrôler que les accessoires commandés pour être montés sur
site ont été livrés dans leur totalité et en bon état.
Un contrôle périodique de l'unité devra être réalisé, tout au long
de sa durée de vie, pour s'assurer que rien (accessoire de
manutention, outils, etc.) n'a endommagé l'unité. Si nécessaire,
les parties détériorées doivent être réparées ou remplacées. Voir
également le chapitre 13 - « Entretien standard ».
2.2 - Manutention et positionnement de l'unité
2.2.1 - Manutention
Voir chapitre 1.1 « Consignes de sécurité pour l'installation ».
Dans certains cas, des supports verticaux sont installés pour le
transport et la manutention de l'unité. Ces supports doivent être retirés
pour l'accès ou le raccordement, si nécessaire.
IMPORTANT : Suivre l'ordre de démontage indiqué dans les
instructions de démontage.

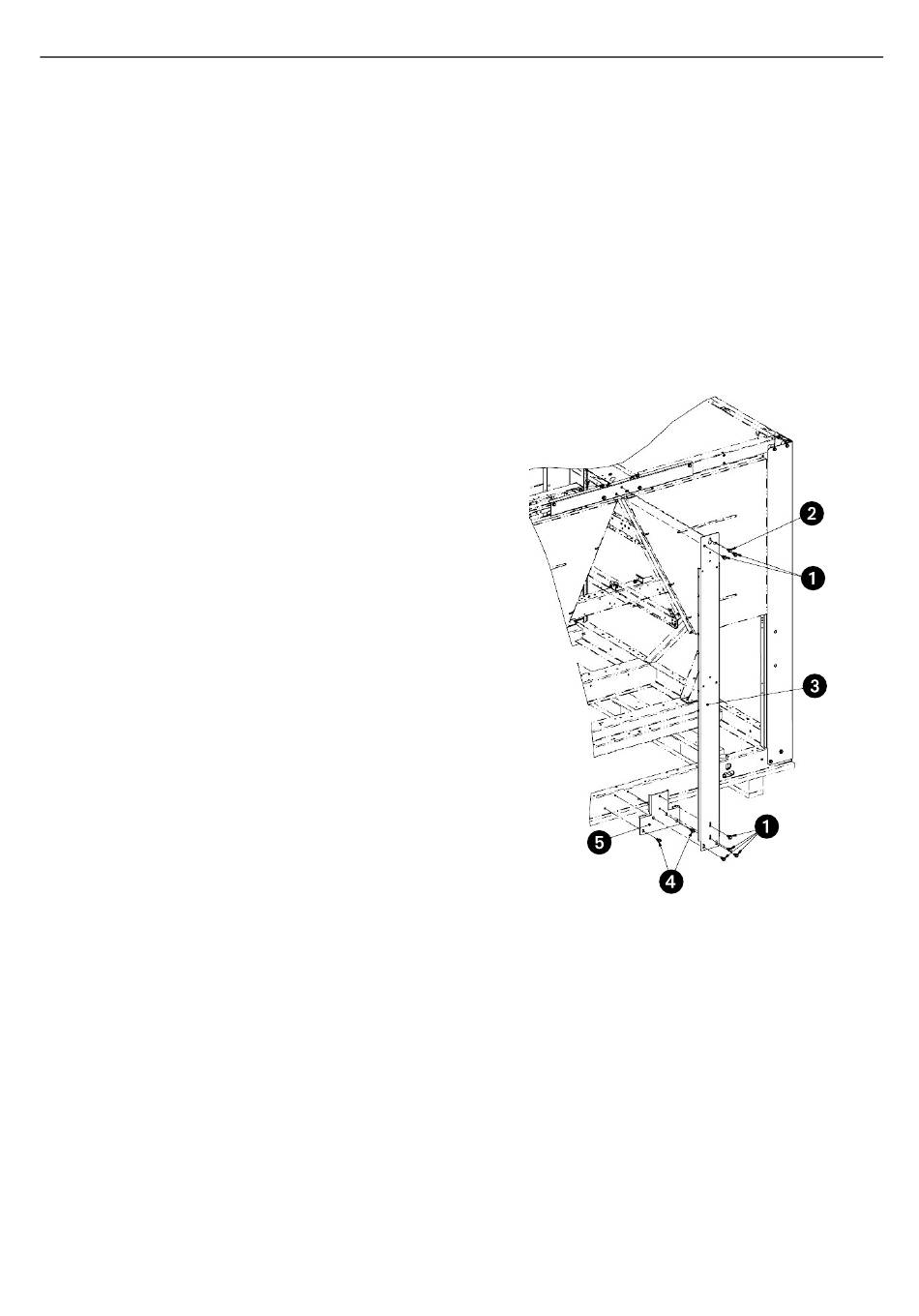

REMARQUE :
- Dévisser l'élément : 1
- Desserrer la vis, élément : 2
- Soulever et retirer le montant de cadre, élément : 3
- Dévisser l'élément : 4 et retirer la plaque de renfort, élément : 5
- Conserver les supports verticaux après la mise en service
des unités pour les réinstaller en cas de déplacement de
l'unité.
2.2.2 - Positionnement de l'unité
La machine doit être installée dans un lieu non accessible au public ou
protégé contre tout accès par des personnes non autorisées.
L'unité doit être installée en extérieur, dans un espace ouvert. Pour
un fonctionnement correct de l'unité, le débit d'air du condenseur ne
doit pas se trouver limité.
L'environnement de la machine devra permettre un accès aisé
pour les opérations d'entretien en cas de surélévation de l'unité.
Toujours consulter le chapitre 3 « Dimensions et dégagements » pour
s'assurer de la présence d'un espace suffisant pour tous les
raccordements et les opérations d'entretien. Consulter le plan
dimensionnel certifié fourni avec l'unité pour toutes les informations
relatives aux coordonnées du centre de gravité, à la position des trous
de montage et aux points de répartition du poids.
Les points de support sous le châssis doivent être au moins de la
taille de l'ouverture du châssis au niveau du point de levage (220 ×
180 mm au minimum), afin d'éviter la déformation du châssis.
9
