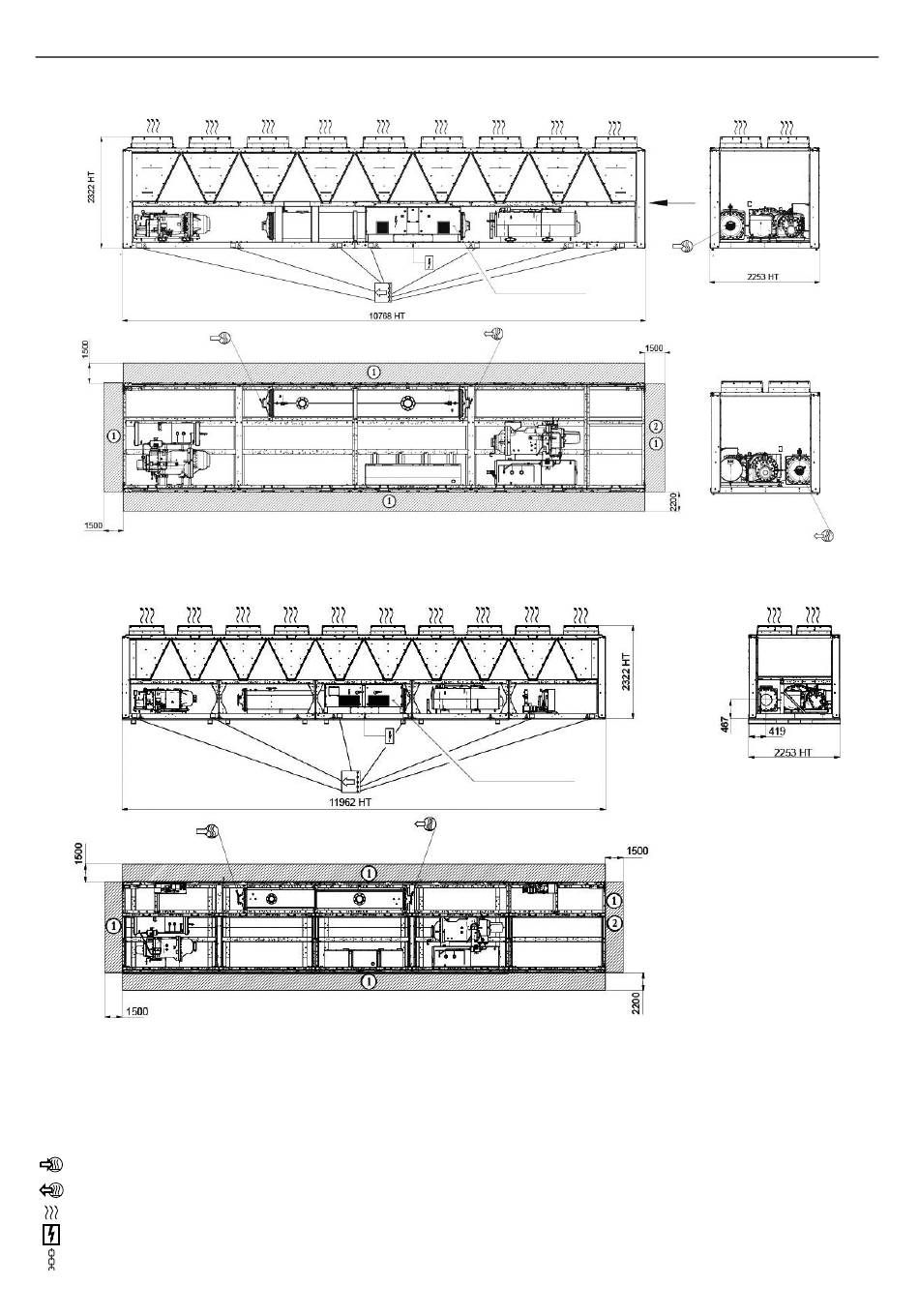

3 - DIMENSIONS, DÉGAGEMENTS

3.7 - 30XB-1200

3.8 - 30XB-1100 à 1400, 30XBP-1100 à 1400
30XB-1100 : X = 9574
30XB-1200 : X = 10770
30XB-1300 à 1400, 30XBE/P 1100 à 1400, 30XB-1100 avec option 119 ou 254/255, 30XB 1200 avec option 254/255 : X = 11962
Légende
Toutes les dimensions sont en mm.
B
Dégagements nécessaires pour l'entretien (voir remarque)
C
Espace recommandé pour le retrait des tubes de l'évaporateur
Entrée d'eau d'unité standard - pour les options 100A, 100C, 107, voir le plan
dimensionnel certifié.
Sortie d'eau d'unité standard - pour les options 100A, 100C, 107, voir le plan
dimensionnel certifié.
Sortie d'air – ne pas obstruer
Raccordement alimentation électrique et commande
Points d'élingage
14
POWER AND CONTROL
ELECTRICAL BOX
COFFRET ÉLECTRIQUE
D'ALIMENTATION ET DE COMMANDE
REMARQUES :
- Les dessins n'ont aucune valeur contractuelle.
- Se référer à la plaque signalétique de l'unité pour connaitre le
poids de la machine.
- Avant de concevoir une installation, consulter les plans
dimensionnels, disponibles sur demande, fournis avec l'unité
(annexe 4).
- Si l'installation comprend plusieurs unités ou si les machines
sont proches des murs, voir les chapitres 3.13 - « Installation
de groupes de refroidissement multiples » et 3.14 - « Distance
au mur » du manuel d'installation pour la détermination de
l'espace nécessaire.
