11.4 Loopsnelheid bepalen
Voor aanvang van de werkzaamheden met de
volgetankte rugnevelspuit op de rug een proef‐
traject afleggen met een met water gevuld reser‐
voir. De spuitlans zo heen en weer bewegen
(pendelen), als bij gebruik in de praktijk. Hierbij
de afgelegde afstand na circa 1 minuut bereke‐
nen.
Bij dit proeftraject tegelijkertijd de gekozen werk‐
breedte controleren. Bij lage gewassen is de
doelmatige werkbreedte 4-5 m. De werkbreedte
met paaltjes afbakenen.
De uitkomst van de in de berekening afgelegde
afstand in meters, gedeeld door de tijd in minu‐
ten is de loopsnelheid in meters per minuut (m/
min).
Voorbeeld:
De afgelegde afstand in een minuut werd
bepaald op 10 m.
Loopsnelheid:
10 m = 10 m/min
1 min
11.5 Doseerinstelling bepalen
De instelwaarde van de doseerinrichting wordt
als volgt berekend:
V (l) x v (m/min) x b(m)
a b
2
A (m )
V = hoeveelheid spuitvloeistof
a
v = loopsnelheid
b
V = opbrengst
c
b = werkbreedte
A = oppervlak
Voorbeeld:
Met de eerder berekende waarden en een werk‐
breedte van 4 m, leidt dit tot de volgende instel‐
ling voor de doseerinrichting:
144 l x 10 (m/min) x 4 m
2
3600 m
Een hectare (ha) moet in m
kend (ha x 10.000 = m
86
= V (l/min)
c
= 1,6 l/min
2
worden omgere‐
2
).
Voor het instellen van de berekende opbrengst –
zie "Doseerinrichting".

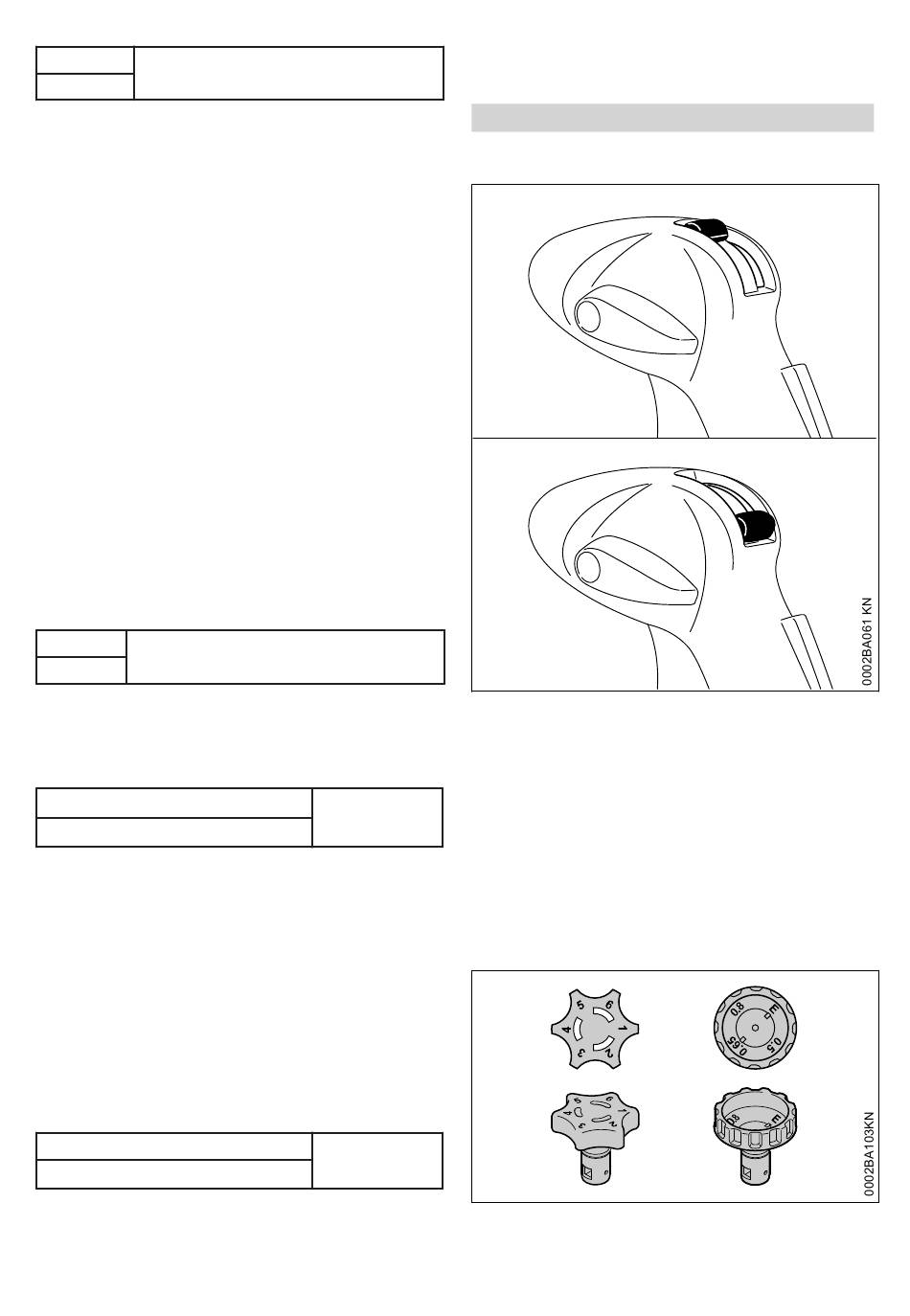

12 Doseerinrichting

12.1 Afsluiterhendel
A
B
Met behulp van de afsluiterhendel (1) wordt de
spuitmiddeltoevoer geopend of gesloten.
► Stand A (afsluiterhendel loodrecht bovenin) –
doorvoer vrijgegeven
► Stand B (afsluiterhendel horizontaal onderin) –
doorvoer afgesloten
12.2 Doseerstukken
Tot de leveringsomvang behoren verschillende
doseerstukken, waarmee de onderling verschil‐
lende opbrengsten kunnen worden ingesteld.
A
– Doseerstuk "standaard" (A) met doseerstan‐
den 1 tot 6
12 Doseerinrichting
1
1
B
