Fournaise Foreman gainable à chauffage indirect et fonctionnant aux bicarburants
Vérifications de la pression
du gaz
AVERTISSEMENT
■ Ne pas démonter le régulateur du solénoïde du
robinet.
■ Ne pas essayer de remplacer les composants
internes du régulateur ou du solénoïde.
■ Ces composants doivent être remplacés en
cas de dommage physique se produisant à
l'ensemble du robinet.
■ Le non-respect de cet avertissement peut se
traduire par un incendie ou une explosion, ce qui
peut entraîner des blessures voir la mort d'êtres
humains ainsi que des dommages matériels.
ATTENTION :
■ Ce qui suit explique une procédure type à suivre pour
contrôler les pressions de gaz.
■ Les pressions de gaz varieront en fonction du type de
carburant.
■ Consulter la plaque signalétique sur la fournaise
ou la page 5 du présent manuel pour connaître les
pressions précises devant être utilisées en plus de
cette procédure.
■ La pression de gaz mesurée à l'entrée du régulateur
correspond à la pression d'arrivée et la pression
de gaz mesurée au goulot de la tête de combustion
correspond à la pression d'admission du brûleur.
MATÉRIAUX NÉCESSAIRES
Quantité Description
2 Manomètres capables de lire jusqu'à 35 po
de colonne d'eau/8,7 kPa. (Peuvent être
commandés auprès de L.B. White, n° de
pièce 00764)
1 Tournevis standard n° 4
A. Préparation
■ Brosser ou enlever toute poussière et saleté se trouvant
à proximité de la tête de combustion et du régulateur.
B. Installation de manomètre

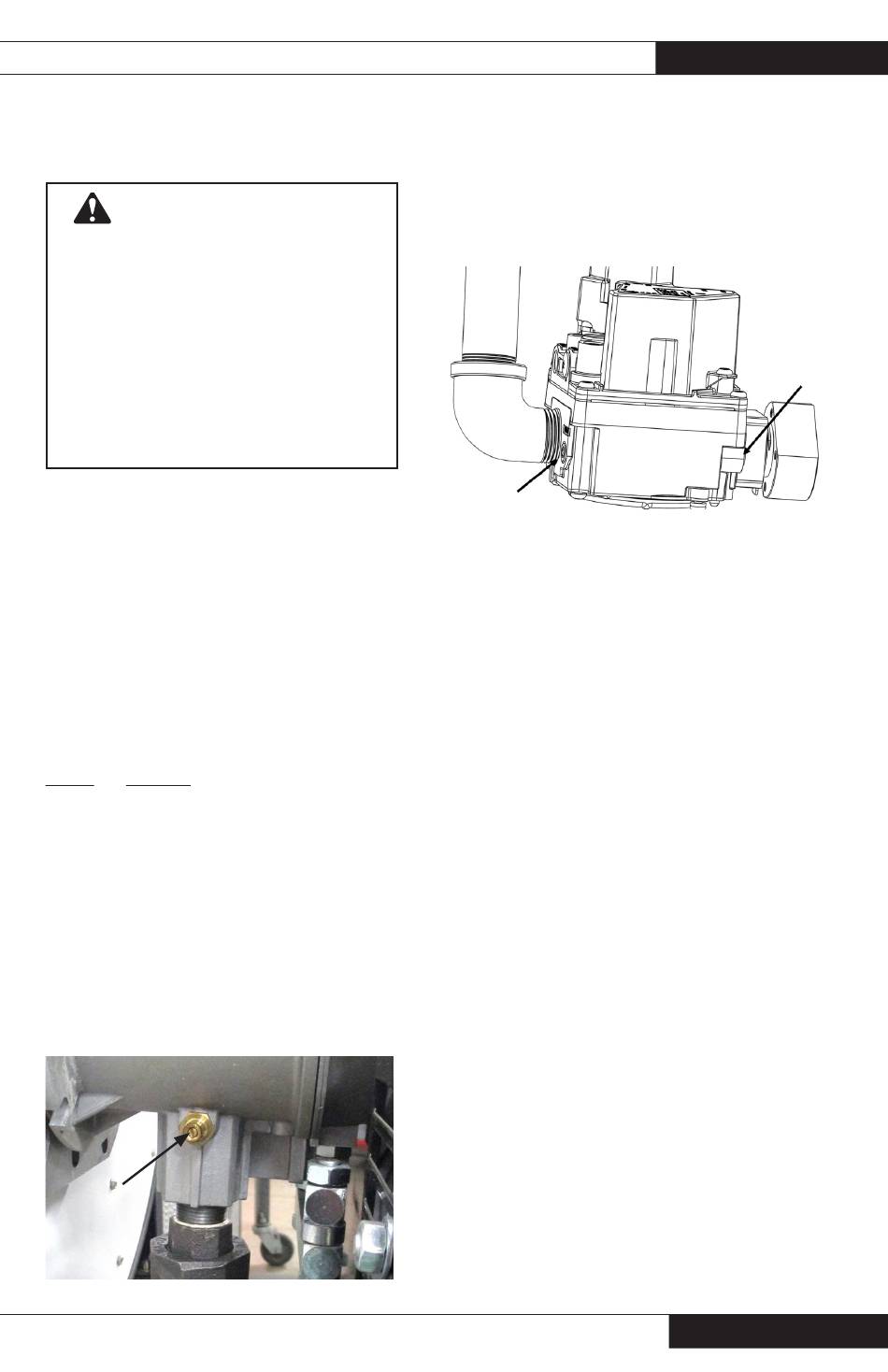

1. Localiser le robinet de pression sur la tête de combustion.
Prise de
pression
2. Desserrer la vis à fente se trouvant à l'intérieur du robinet de
pression.
3. Continuer à la puce # 6
CI230
4. Repérez le robinet de pression sur la vanne de commande de gaz.
Prise sortie
5. Retirez le bouchon allen et installez une barbillon de 1/8 NPT.
6. Raccordez solidement un manomètre à l'ardillon.
7. Ouvrez les robinets d'alimentation en carburant et rebranchez le
chauffe-eau
8. Démarrez le chauffe-eau
C. Lectures de la pression
1. Alors que la fournaise est en marche, les manomètres doivent lire
les pressions d'admission précisées sur la plaque signalétique.
2. Si la réponse est positive, aucune autre vérification ou réglage n'est
nécessaire. Passer à la section D.
3. Si les pressions d'admission du brûleur ne correspondent pas à
celles indiquées sur la plaque signalétique, la pression de gaz du
régulateur contrôlant la fournaise nécessite un ajustement.
D. Achèvement
1. Une fois les pressions d'entrée et d'admission au brûleur appro-
priées confirmées ou correctement configurées , fermer le robinet
d'alimentation en carburant de la fournaise et laisser la fournaise
brûler tout le gaz restant dans l'alimentation en gaz.
2. Débrancher l'alimentation électrique de la fournaise et fermer le
robinet d'alimentation en carburant.
3. Retirer les jauges.
4. Fermer la vis de prise de pression en tournant dans le sens horaire.
5. Ouvrir le robinet d'alimentation en carburant et rebrancher l'ali-
mentation électrique de la fournaise. Démarrer la fournaise et en
vérifier la présence de fuites de gaz.
6. Régler le thermostat à la température souhaitée.
Manuel du propriétaire • Foreman
29
Robinet
d'entrée
