Fournaise Foreman gainable à chauffage indirect et fonctionnant aux bicarburants

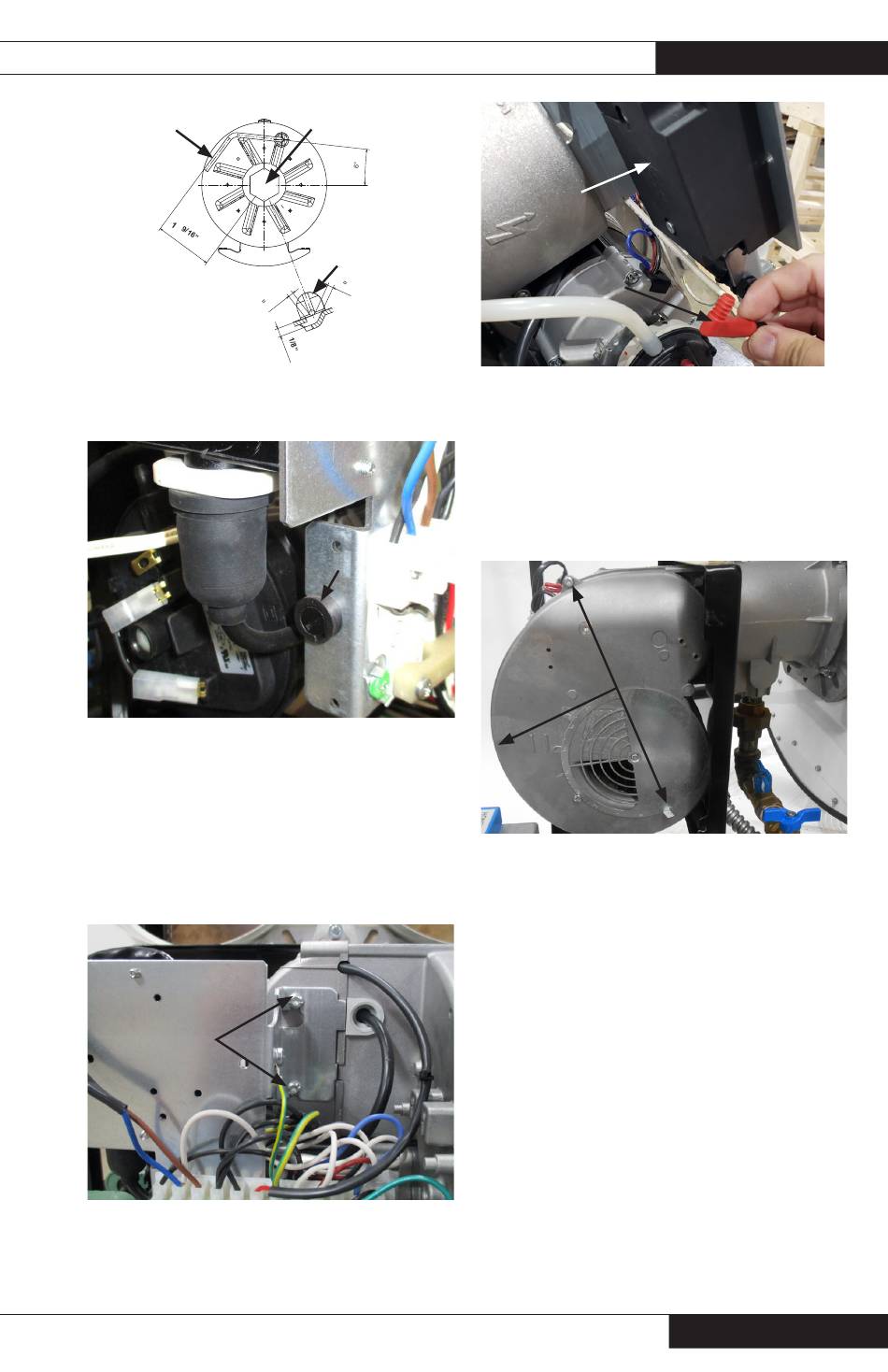

VUE DE FACE
DÉTECTEUR DE FLAMME
Fusible
1. Trouver le porte-fusible sur le côté du support du transfor-
mateur d'allumage.
2. Retirer le porte-fusible au moyen du tournevis standard, en
tournant dans le sens antihoraire
3. Remplacer le fusible si nécessaire (6,25a/250V)

Transformateur d'allumage

1. Débrancher les fils du transformateur d'allumage aux bornes
2 et 3 du bornier.
2. Desserrer les vis Torx du support du transformateur d'allu-
mage.
Vis
Torx
3. Faire glisser le support d'allumage du transformateur vers le
haut.
4. Débrancher le câble d'allumage du transformateur d'allu-
mage.
ORIFICE
ALLUMEUR
Porte-fusible
Manuel du propriétaire • Foreman
Transformateur
d'allumage
Câble de
l'allumeur
5. Retirer les vis de montage du transformateur
d'allumage
Moteur et roue de ventilateur
Retrait de la roue de ventilateur
1. Trouver et retirer trois vis Torx T25 sur le logement
du ventilateur du brûleur.
Vis
2. Extraire le boitier du brûleur pour exposer la roue du
ventilateur.
3. Desserrer la vis Allen (4 mm) et retirer la roue de
ventilateur
4. Inspecter la roue du ventilateur, nettoyer ou rempla-
cer le cas échéant.
Retrait du moteur du brûleur
1. Retirer la roue du ventilateur, consulter la procédure
de retrait de la roue du ventilateur.
2. Retirer l'interrupteur de pression d'air, consulter la
procédure de retrait de l'interrupteur de pression
d'air.
3. Débrancher les fils de la borne du moteur

Lead bande de moteur:

Blanc : N 8
o
Rouge : N 9
o
27
Noir : N 10
o
Bleu : N 11
o
