Index der Teile und Funktionen

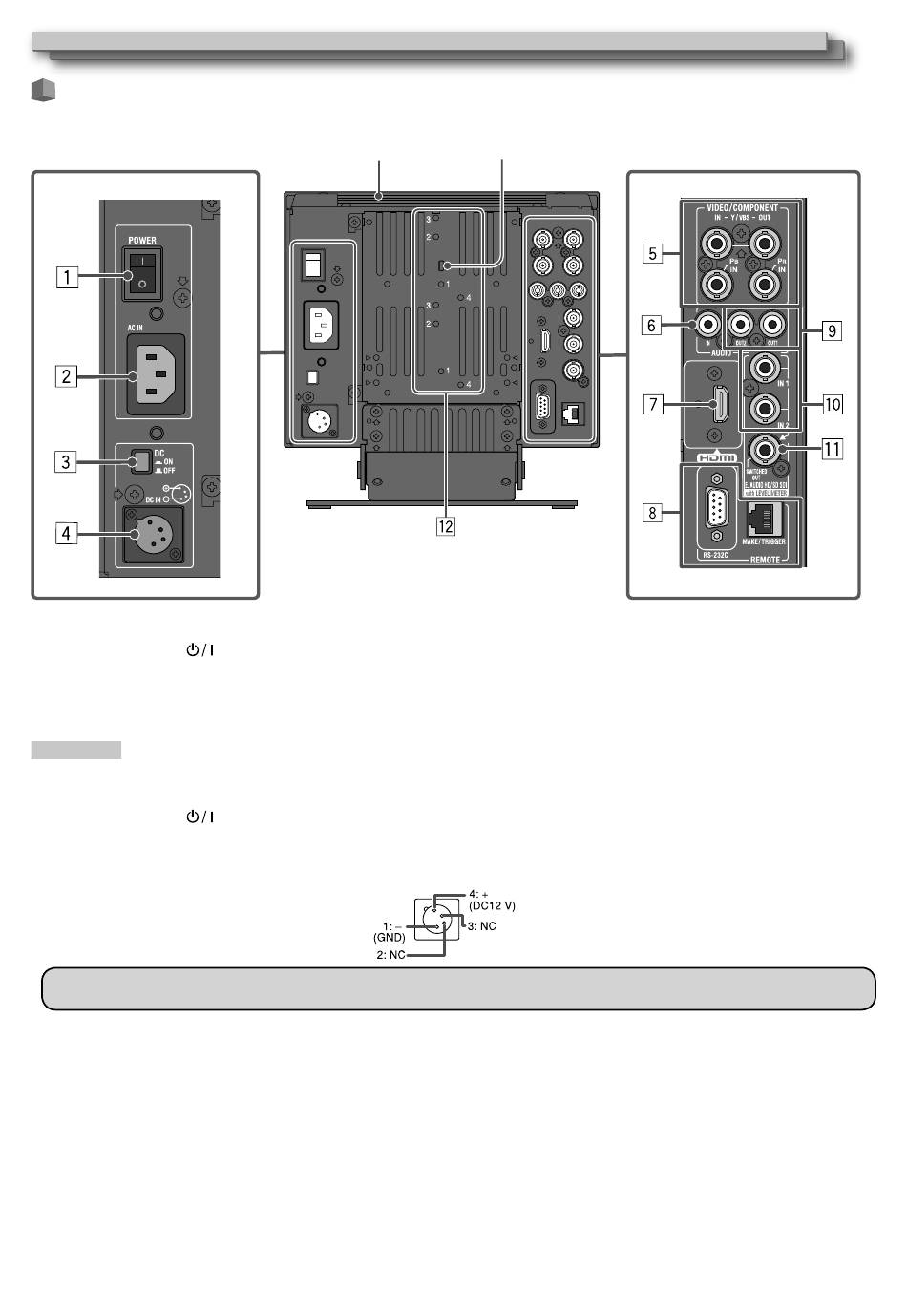

Rückseite
Tragegriff
Verwenden Sie diesen Griff beim Tragen des Monitors hoch.
1 Netzschalter
Schaltet die Netzstromversorgung ein oder aus.
●
Sie müssen die Taste
2 AC IN-Klemme
Netzeingangsanschluss.
Schließen Sie das mitgelieferte Netzkabel an eine Netzsteckdose an.
●
Die mitgelieferte Netzkabelarretierung sollte angebracht werden, um ein versehentliches Abtrennen des Netzsteckers zu vermeiden
(☞ „Anbringen der Netzkabelarretierung" auf Seite 9).
ACHTUNG
Trennen Sie nicht das Netzkabel ab, bevor alle andere Verbindungen hergestellt sind.
3 DC-Schalter
Schaltet die Gleichstromversorgung ein oder aus.
●
Sie müssen die Taste
verwenden.
●
Der Monitor nimmt auch im Standby-Betrieb eine geringe Menge Batteriestrom auf. Zum Sparen von Batteriestrom schalten Sie den DC-
Schalter aus.
4 DC IN-Klemme
Gleichstrom 12 V (maximal Gleichstrom 17 V)
Stromeingangseinschluss.
Bei Verwendung der 12 V-Gleichstromversorgung (maximal Gleichstrom 17 V) prüfen Sie das Pinsignal der DC IN-Klemme und die
richtige Polung. Wenn die Polung umgekehrt wird, können Brände oder Verletzungen verursacht werden.
●
Bei Verwendung von sowohl Netz- als auch Gleichstromversorgung wird bevorzugt Netzstrom verwendet. Wenn die Netzstromversorgung
unterbrochen wird (z.B. durch Ausschalten des POWER-Schalters), schaltet die Stromversorgung automatisch auf die
Gleichstromversorgung um.
●
Verwenden Sie eine Gleichstromversorgung mit LPS (Limited Power Sources)-Funktion.
5 VIDEO/COMPONENT-Klemmen (BNC)
IN: Eingangsklemmen für die FBAS- (VBS) und analogen Component-Signale (Y/P
Wählen Sie den Signaltyp in „Video/Komponente Auswahl" richtig entsprechend dem Typ des Eingangssignals (☞ Seite 15).
OUT: Ausgangsklemmen für die FBAS- (VBS) und analogen Component-Signale (Y).
6 AUDIO IN-Klemme (Klinkenbuchse)
Eingangsklemme für die analogen Audiosignale.
●
Verwenden Sie diese Klemme für die analoge Audioverbindung des SDI. Zum Wählen des Audioausgangs stellen Sie „Audio-Einstellungen"
im Hauptmenü ein.
●
Wenn Sie den HDMI-Eingang für das Bild und den Analogton für das Audiosignal verwenden, geben Sie Analogton an diese Klemme ein
und stellen „Audio-Einstellungen" im Hauptmenü ein. (☞ Seite 16)
8
(☞ q auf Seite 10) drücken, um den Monitor nach dem Einschalten des Netzschalters zu verwenden.
(☞ q auf Seite 10) an der Vorderseite drücken, um den Monitor nach dem Einschalten des DC-Schalters zu
Sicherheitsschlitz
Bringen Sie einen Sicherungsdraht an diesem Schlitz an.
/P ).
B R
