7. Korrektur von Nadelkissen- und Konvexverzerrung
(Nadelkissen)
Korrigieren Sie bei vermuteten Konkav- und Konvexverzerrungen diese mittels [Nadelkissen].
Bezug
• Konkav- und Konvexverzerrungen bei diesem Projektor
Die Stärke der Nadelkissen- und Konvexverzerrung beträgt bei diesem Projektor maximal 2 %
(TV-Verzerrung) in Horizontal- und Vertikalrichtung (bei einer die Bildschirmgröße von 40 auf
100 Zoll).
So liegt beispielsweise die Größe der Verzerrung bei einer Bildschirmgröße von 60 Zoll (B:
121,9 cm x H: 91,4 cm) im Bereich von ca. 12 mm in Horizontal- und ca. 9 mm in Vertikalrichtung.
Bei der Verwendung eines 60-Zoll-Bildschirms mit diesem Projektor ist die Nadelkissen- und
Konvexverzerrung minimal.
b b
Prüfen Sie, falls die Nadelkissen- und Konvexverzerrung 2 % (TV-Verzerrung) überschreiten, ob
Projektor und Bildschirm ordnungsgemäß aufgestellt wurden.
1 Drücken Sie die 3D REFORM-Taste auf dem Projektor
oder auf der Fernbedienung.
Das Display für [Nadelkissen] wird angezeigt.
• Drücken Sie die SELECT
den Cursor mittels [Links/Rechts] aus. Drücken Sie
anschließend die SELECT
linken und rechten Über- und Unterbreiten des pro-
jizierten Bildes ausgeglichen werden.
a
a

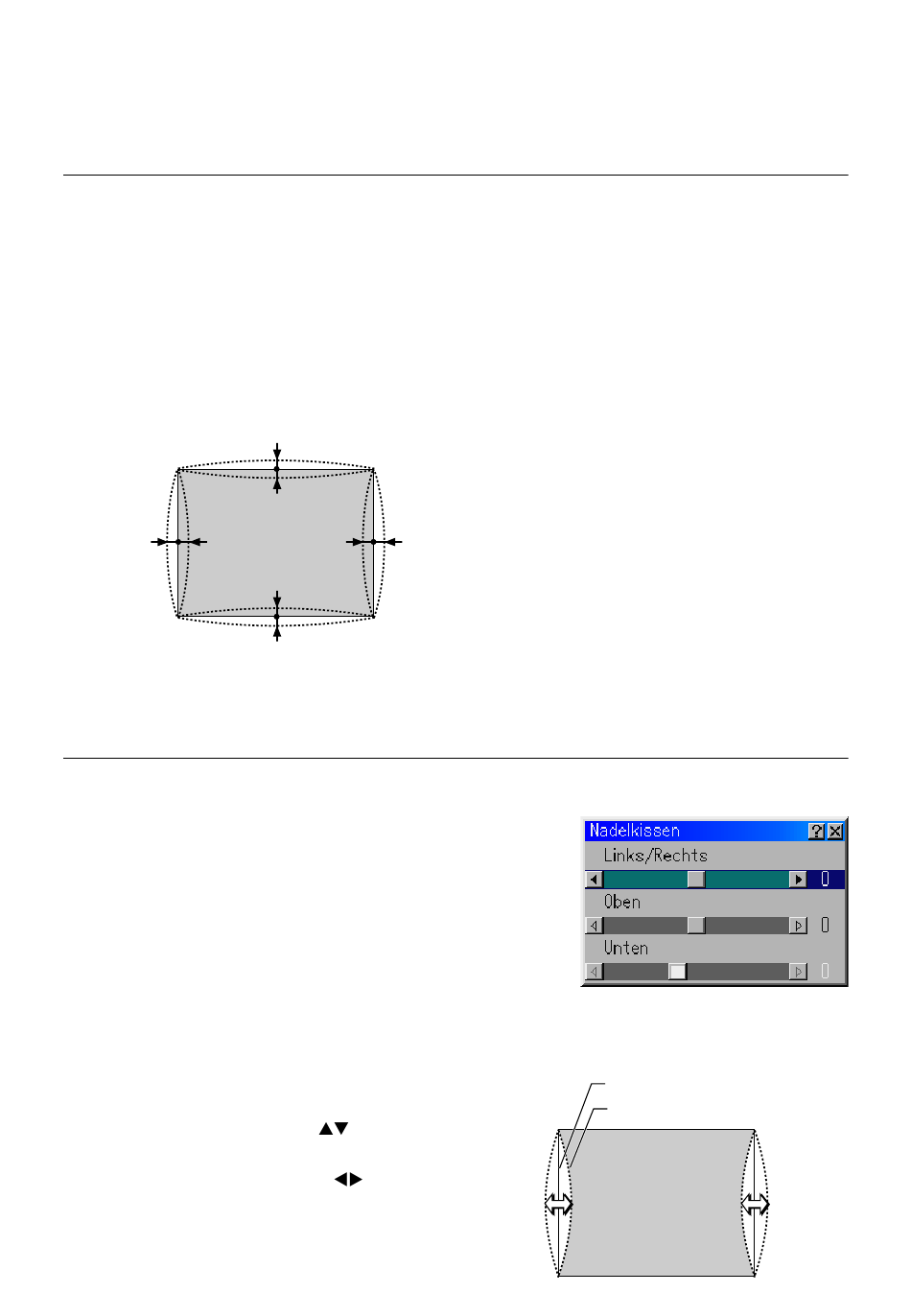

a: maximal 1 % der Bildschirmhöhe
(TV-Verzerrung zum Vergleich: maximal 2 %)
b b
b: maximal 1 % der Bildschirmbreite
(TV-Verzerrung zum Vergleich: maximal 2 %)
a
a
-Taste und richten Sie
-Taste, wodurch die
Bildschirm (durchgehende Linie)
Projizierter Bereich (gepunktete Linie)
G-11
