Montage de la goulotte
Pièces nécessaires pour cette opération:
2
Écrou
2 Boulon de carrosserie
2 Rondelle plate
Procédure

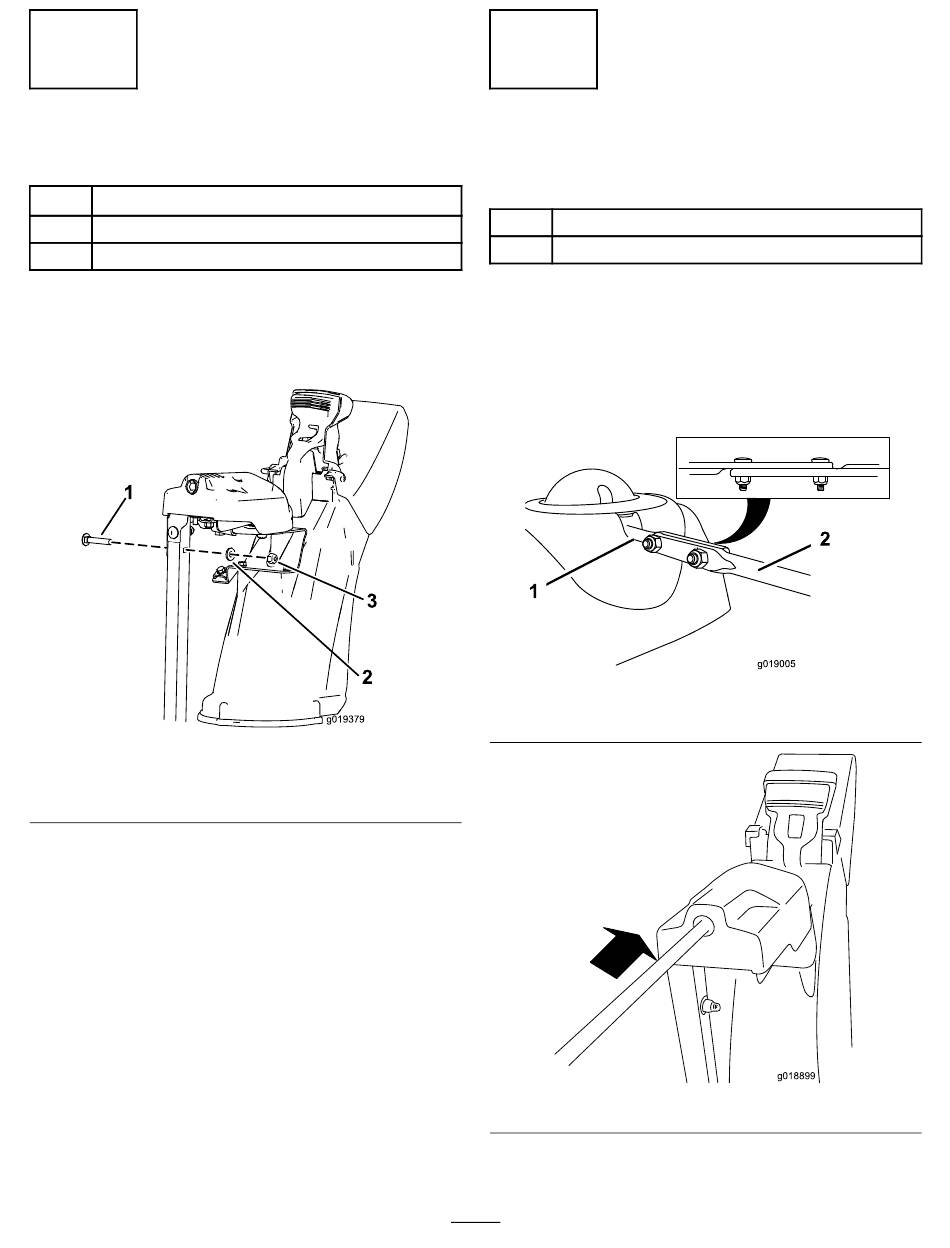

1. Placez la goulotte sur le cadre et alignez la fixation de
la goulotte sur le support.
1
1. Boulon de carrosserie
2. Rondelle plate
2. Fixez le support de la goulotte au moyen de 2 boulons,
2 écrous et 2 rondelles plates.
3
2
g019379
Figure 8
3. Écrou
4
Montage de la tige
d'orientation de la goulotte
Pièces nécessaires pour cette opération:
2 Boulons de carrosserie
2 Contre-écrous
Procédure
1. Retirez le chapeau bleu de la tige de commande de la
goulotte.
2. Insérez l'avant de la tige dans l'ouverture au dos du
couvercle du secteur denté de la goulotte jusqu'à ce
qu'il glisse dans le secteur denté
1. Tige courte
3. Alignez les trous des extrémités réunies des tiges et
insérez 2 boulons de carrosserie (pris dans le sachet de
8
(Figure 10).
g019005
Figure 9
2. Tige longue
g018899
Figure 10
