ITV IQ400TRIE Mode D'emploi page 126

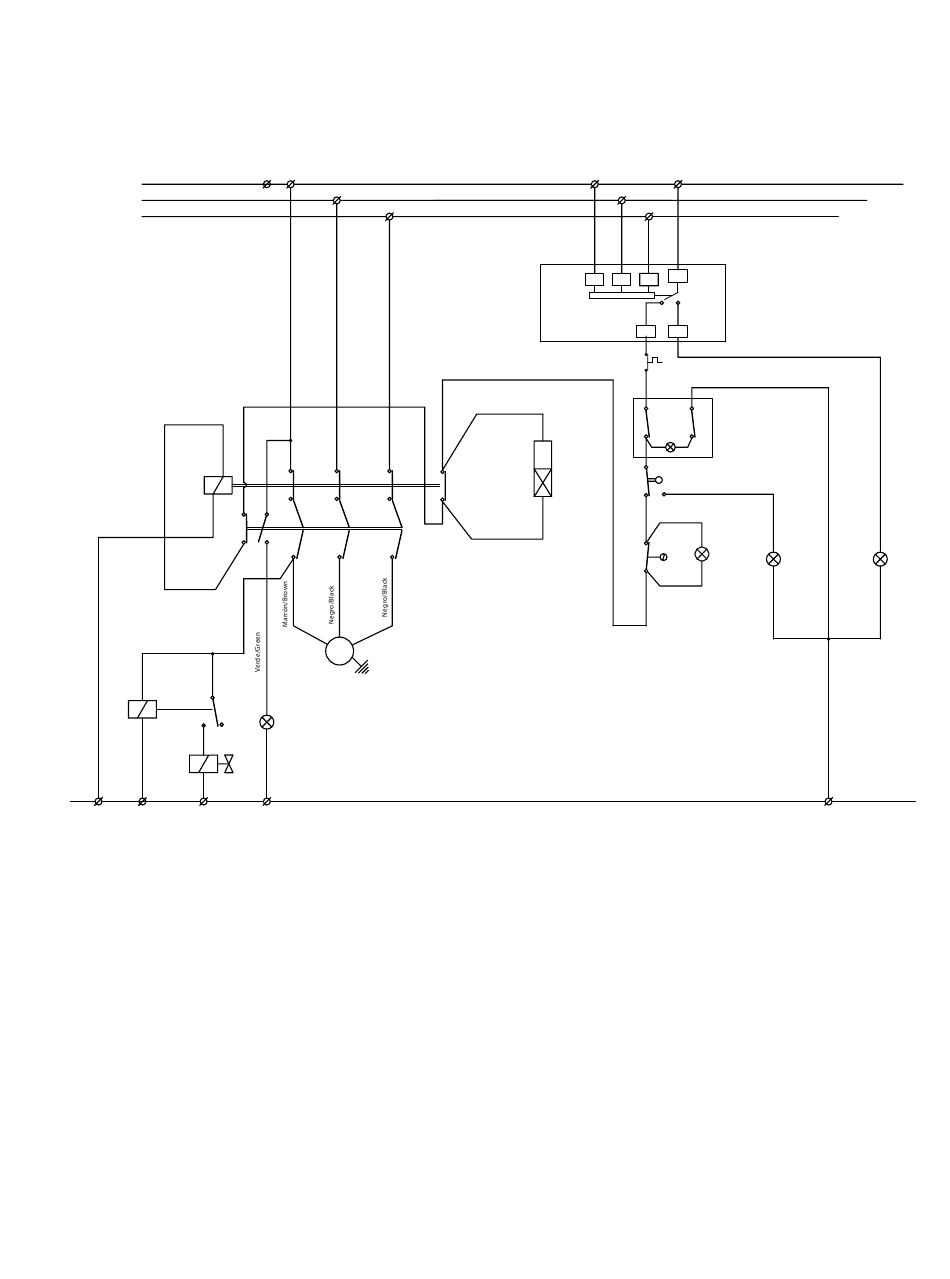

GENErAdOr 550-Gr560S / GENErATOr 550-Gr560S
R
S
T
A
2
c
1
A
95
1
96
A
15
1
T2
A 18
2
SL
N
T1 -Temporizador a la conexion / Start timer
T2 -Temporizador retardo solenoide / liquid valve timer
c 1
-Contactor (Motorreductor) / Contact (gearmotor)
SL. -Solenoide de líquido / Liquid valve
Ip. -Interruptor de paro-marcha / On-off switch
-Paro por llenado / Full storage bin stop
St.
Iw. -Micro boya falta de agua / Water low level float switch
Pw.- Presostato de agua / Water pressostat
01/02/2011 plano: 24/10
IQ_126
Marrón/Brown
Negro/Black
Negro/Black
L L
L
3 2
1
97
98
T
T T
3
2 1
R
IV
Azul/Blue
DF
R S
A
1
T1
63/NO
C
a1
14/22 A
2
R. -Motoreductor / Gearmotor
Pt.
-Protector térmico motor / Motor thermal protection
DF.
-Detector de fase / Phase sequence relay
1
Ca
-Contacto auxiliar motorreductor / Auxiliar contact gearmotor
I -Azul linea / Blue on
II
-Ambar llenado / Yellow full
III -Fase cambia / Phase sequence
-Termico Motorreductor / Thermic gearmotor
IV
V
-Rojo: agua / Red: Water
11
T
14 12
Rojo/Red
Pt
1
4
Ip
2
5
I
1
St
Gris/Grey
4
2
Violeta/Violet
II
V
Iw-Pw
III
