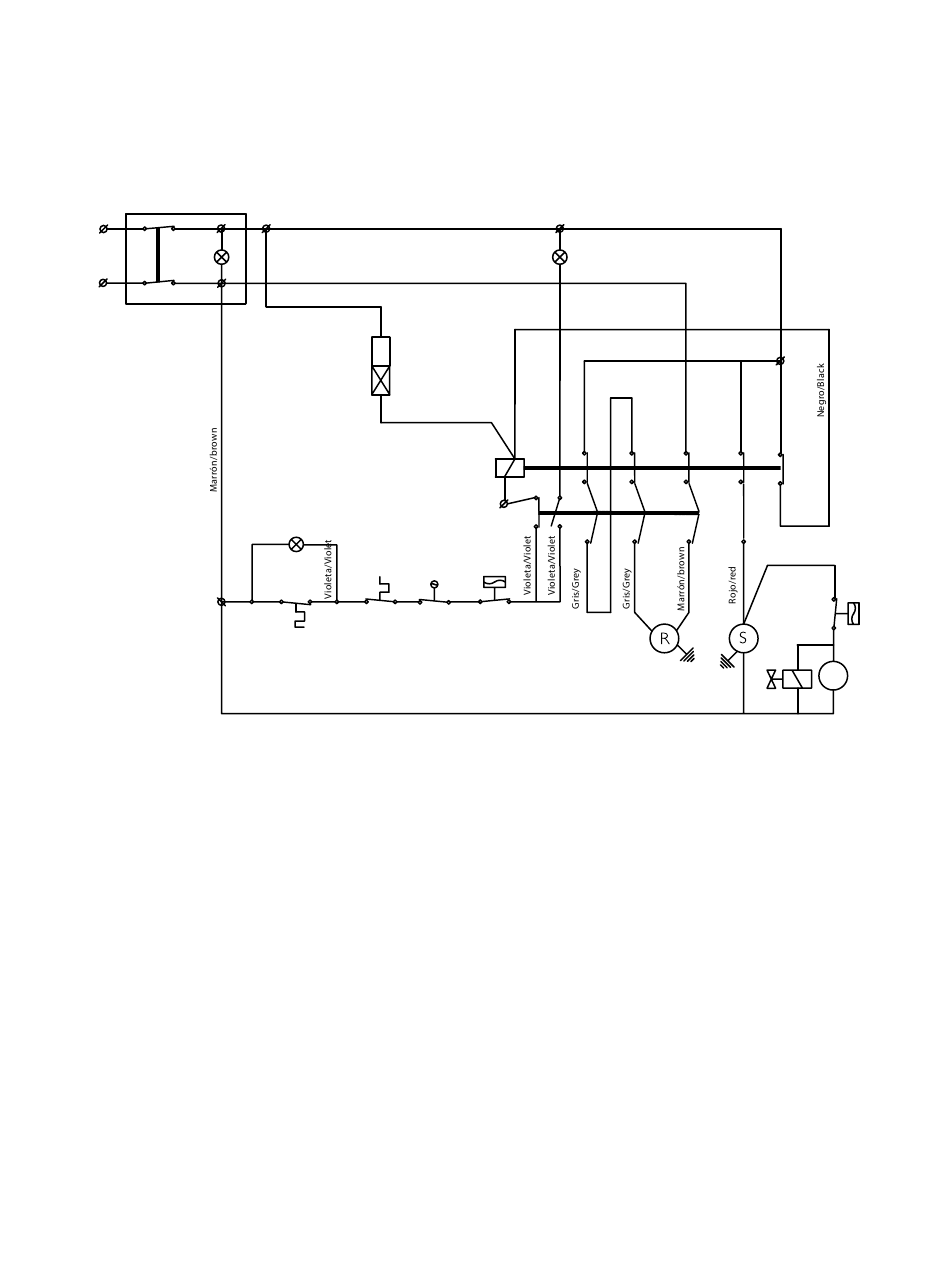

ESQUEMAS ELéCTRICOS / WIRING DIAGRAM
85-Cd90
Ip
N
I
L
Tem.
C
1
Pv.
V.
S.
Ip.
Ts.
Iw.
Ps.
R.
Pt.-
Ew.
04/10/2010 plano:24/10
A
1
Tem.
L
A
2
II
Iw
Pt
Ts
-Temporizador a la conexion
-Contactor
-Presostato ventilador (sólo cond.por aire)
-Ventilador
-Compresor
-Interruptor de paro-marcha
-Paro por llenado
-Micro boya falta de agua
-Presostato de seguridad
-Motoreductor
Protector térmico motor
-Electroválvula condensación
I -Verde linea / Green on
II -Ambar llenado/ Y ellow full
III -Termico Motorreductor/Thermic gearmotor
III
Marrón/brown
L L
A 1 2
1
c
1
A
96 98
2
95
97
T
T
1
2
Ps
L
C
Tem. -Start timer
C -Contactor
1
Pv. -Fan pressostat (only air cooled models)
V. -Fan
S. -Compressor
Ip. -On/off switch
Ts. -Full storage bin stop
Iw.- Water low level float switch
Ps. -High pressure safety pressostat
R. -Gearmotor
Pt. -Motor thermal protection
Ew. -Condenser water valve
Azul/Blue
LL
3 4
3
C
a1
4
T 22
3
L
Pv
C
(2)
V
Ew
