Manuel d'installation
Ingecon
Sun SMART
®
Le fonctionnement des onduleurs génère un bourdonnement.
Ne les placez pas dans une pièce habitée ou sur des supports pouvant amplifier
ce bourdonnement.
Placez les appareils dans un lieu accessible aux travaux d'installation et de
maintenance afin de permettre le maniement du clavier, la lecture de l'écran et
l'accès à l'intérieur de l'appareil.
Fixations
Les Ingecon® Sun triphasés disposent d'un système de fixation optionnel.
Ce système se compose de quelques platines qui vissent les quatre coins de la base
au socle de béton où se trouve l'onduleur.

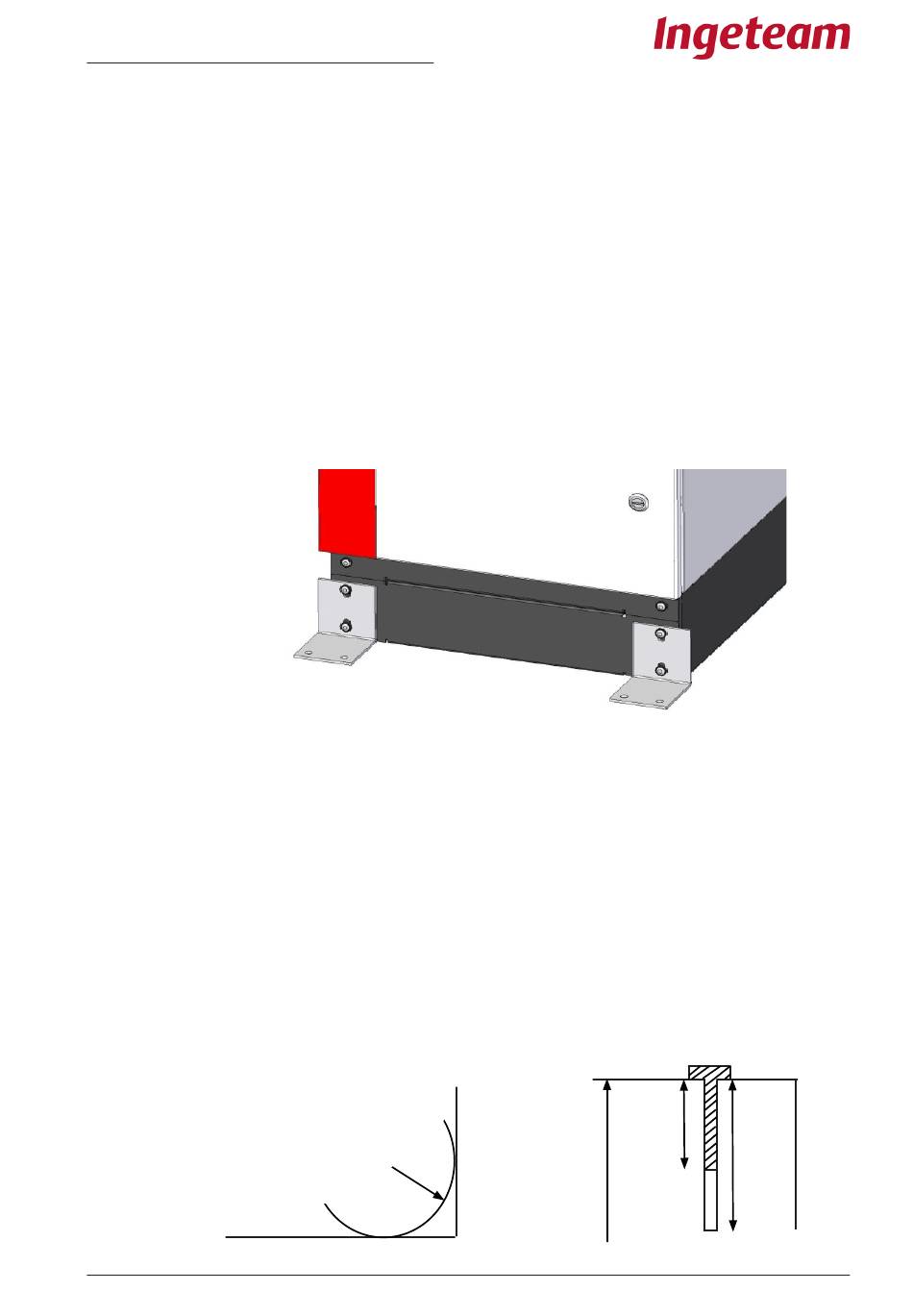

La figure ci-dessous montre comment ces plaques se présentent et se fixent sur
l'enveloppe de l'appareil.
Dans tous les cas, veuillez respecter les exigences suivantes lors de la fixation :
- Distance minimale entre le centre du forage dans le socle de béton et les bords de 72
mm.
- Diamètre du forage pratiqué dans le socle de béton de 8 mm.
- Profondeur minimale du forage pratiqué dans le socle de béton de 65 mm.
- Épaisseur minimale du socle de béton de 100 mm.
- Couple de serrage de 20 Nm.
- Profondeur minimale de la vis d'ancrage de 45 mm.
Réf. : AAS2000IKV02
Rév. :_A
Fév-2011
72 mm.
45 mm.
65 mm.
100 mm.
p. 11 sur 60
11 sur 60
sur 60
