Remplacement des varistances dans les cartes d'acquisitions

La varistance se branche dans les fiches 1 et 2 du connecteur à 3 pôles. La fiche 3 sert
à brancher le fusible thermique.
Le branchement de la varistance doit être réalisé de la manière suivante :
- Testez la continuité du fusible avec la varistance à l'extérieur de la carte avec un
multimètre.
- Placez la varistance dans la carte en position 1-2 varistance 2-3 fusible.

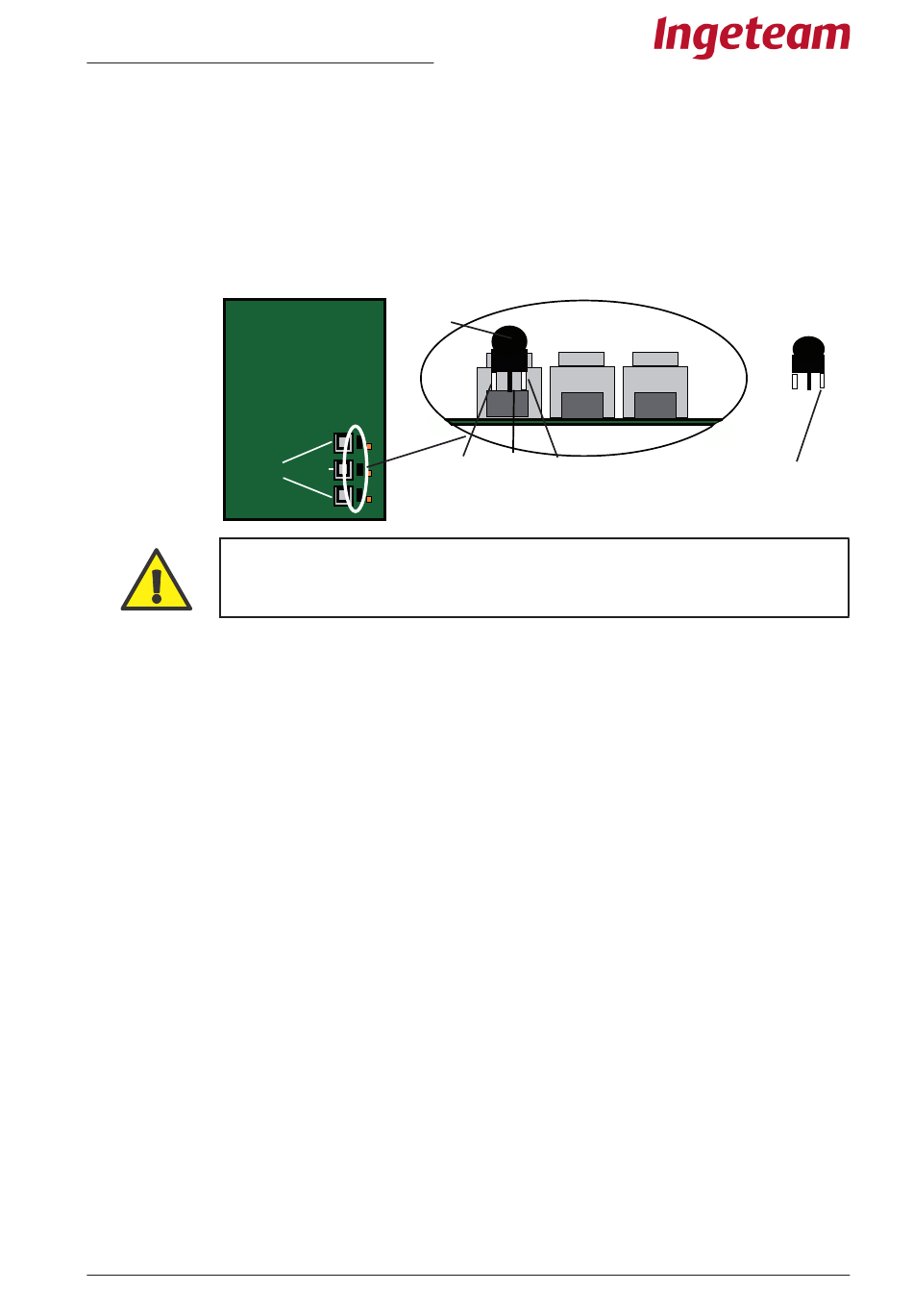

Vue d'en haut de la carte
Transformateur
Si la varistance est installée à l'envers, elle se détruira.
Réf. : AAS2000IKV02
Rév. :_A Fév-2011
Vue du côté droit de la carte
varistances
Transformateurs
Fiche Fiche
Fiche
1 2
3
Fusible
Brancher à la
fiche 3
