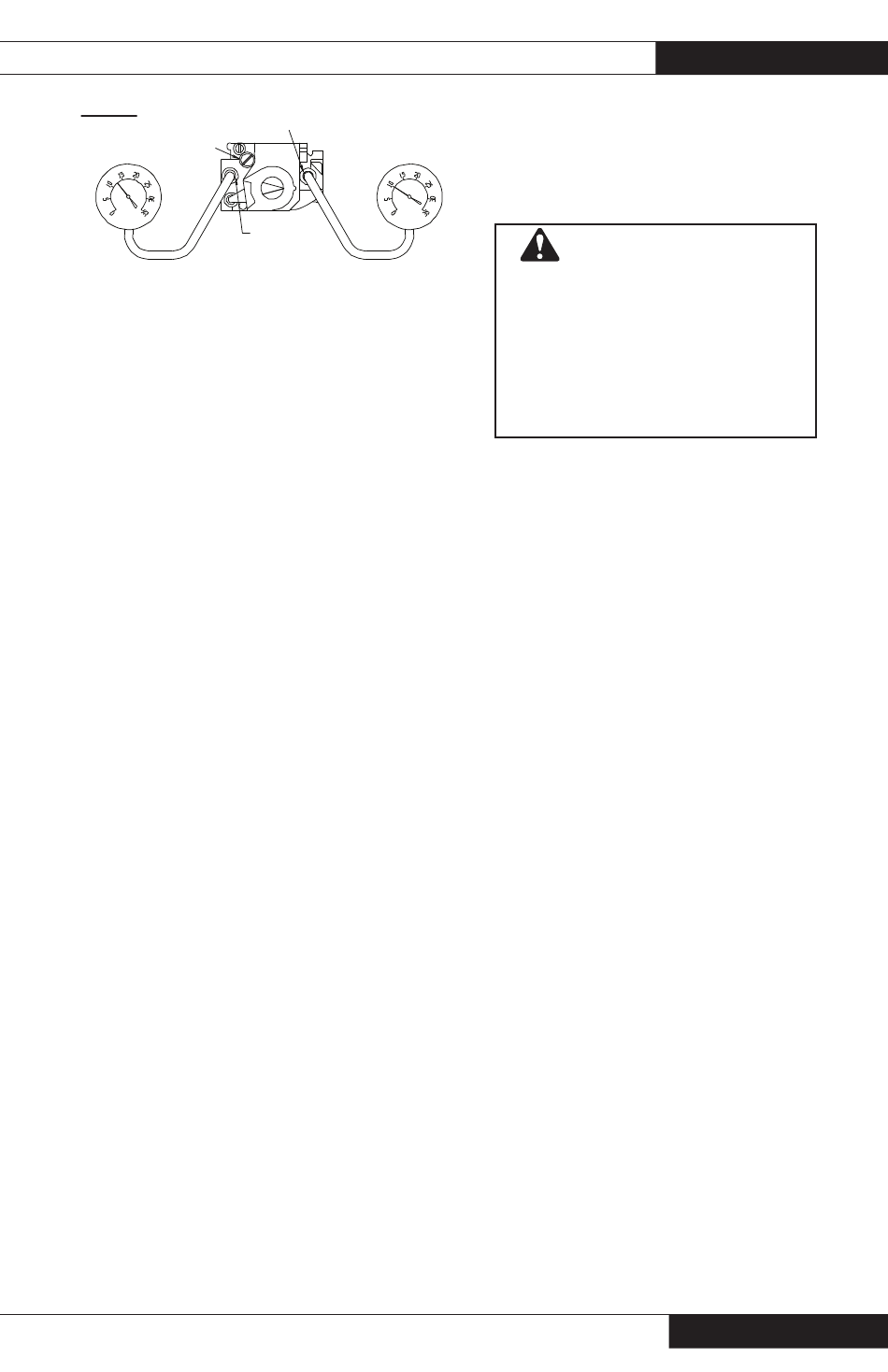

FIG. 27
REGULADOR DE PRESIÓN
REGULADOR DE PRESIÓN INTERNO
INTERNO
MANÓMETRO DE PRESIÓN BAJA
MANÓMETRO DE PRESIÓN BAJA
EL EJEMPLO MUEASTRA LA PRESIÓN EL
EL EJEMPLO MUESTRA LA PRESIÓN P
GAS PROPANO SIEMPRE CONULSTE LA
SIEMPRE CONSUL TE LA PRESIÓN EN LA PLACA DE DA
PRESION EN LA PLACATOSE DA
D. Finalización
1. Una vez que las presiones adecuadas de entrada
y del colector del quemador han sido confi rmadas
y/o ajustadas de manera adecuada, cierre la
válvula de suministro de combustible al calefactor
y deje que el calefactor queme el resto de gas en
la manguera de suministro.
2. Desconecte el calefactor de su suministro
eléctrico.
3. Quite los manómetros y las mangueras de
conexión.
4. Coloque los tapones de presión y ajústelos bien.
Verifi que que no existan fugas de gas.
Calefactor a gas natural o PL Guardian
TOMA DE PRESIÓN
DE SALIDA
TOMA DE PRESIÓN DE SALIDA
MANÓMETRO DE
PRESIÓN BAJA
MANÓMETRO DE PRESIÓN BA
ON
OFF
TOMA DE
TOMA DE PRESIÓN
PRESIÓN DE
DE ENTRADA
ENTRADA
ARA EL GAS PROP ANO.
TOS
Guía de resolución de
problemas
LEA TODA ESTA SECCIÓN ANTES DE CO-
MENZAR A RESOLVER PROBLEMAS
Peligro de descarga eléctrica y
■ Para resolver cualquier problema que presente
este sistema, podría ser necesario operar la
unidad con voltaje de línea presente y el gas
encendido. Hágalo con extrema precaución.
■ No tener en cuenta esta advertencia podría
causar daños materiales, lesiones o la muerte.
Los diagramas de fl ujo para la resolución de problemas
que se presentan en las páginas siguientes proporcio-
nan procedimientos sistemáticos para aislar problemas
en el equipo. Los diagramas están destinados a
PERSONAS CALIFICADAS EN MANTENIMIENTO DE
CALEFACTORES A GAS. NO REALICE MAN-
TENIMIENTO AL CALEFACTOR A MENOS
QUE HAYA RECIBIDO LA CAPACITACIÓN
ADECUADA.
SE NECESITA EQUIPOS DE PRUEBA
Se necesitarán los siguientes equipos de prueba para
resolver cualquier problema que presente este sistema
con el mínimo tiempo y esfuerzo.
• Multímetro digital - para medir voltaje CA y CC,
y resistencia.
• Manómetro de presión baja (Pieza N° 00764)
- para verifi car las presiones de entrada y salida de la
válvula de control de gas con respecto a los valores
de la placa de datos.
PREPARACIÓN INICIAL
■ Inspeccione el equipo visualmente para detectar
daños evidentes.
■ Verifi que todo el cableado para detectar conexiones
sueltas y desgaste en el aislamiento.
Consulte la secuencia de operación del sistema que se
incluye en esta sección para comprender cómo funcio-
na el equipo durante una demanda de calor.
Comprender la secuencia de operación del módulo
de encendido y los componentes relacionados es
fundamental, dado que se asocia directamente con los
procedimientos de resolución de problemas suministra-
dos en los diagramas de fl ujo.
El módulo de control de encendido incluye caracterís-
Manual del usuario • Guardian
ADVERTENCIA
quemaduras
