MONTAGE

Note : Sur les modèles pré-assemblés, Voir Réglage
de la Tension de la Chaîne.
AVERTISSEMENT : Les dents de la
chaîne sont coupantes. Porter des gants
protec teurs pour manipuler la chaîne.
IMPORTANT : Ne pas pincer la scie dans
un étau durant le montage.
1. Déposer la chaîne à plat.
2. Desserrer et retirer les écrous du guide-chaîne et
le carter du pignon.
3. Desserrez et retirez la vis du pignon d'entraîne-
ment ou l'agrafe en E de l'arbre (Voir la Figure
4). Retirez le support du pignon.
4. Installer le guide-chaîne dans le corps de la
tronçonneuse. Assembler la fente centrale du
guide-chaîne sur les boulons du guide-chaîne.
5. Pour remplacer le support du pignon, répétez
l'étape 3, mais dans l'ordre inversé. Serrez
solidement la vis du pignon d'entraînement au
moyen d'un tournevis Phillips n° 2 (au besoin).
6. Placer la chaîne autour du pignon d'entraînement, en-
suite le long de la rainure supérieure du guide-chaîne
et autour du nez du guide-chaîne. Note : S'assurer
que la face tranchante des maillons de la chaîne soit
placée dans la bonne direction. Placer la chaîne de
façon à ce que la face coupante des maillons sur le
secteur supérieur du guide-chaîne soit dirigée vers
le nez du guide-chaîne (Voir la Figure 4 et le voyant
sur le capot latéral de la tronçonneuse).
Écrous de Guide-chaîne
Vis de tension de chaîne
Figure 5 - Tournez la vis de tension de chaîne
sur les modèle RM1632A
Vis du pignon d'entraînement
ou agrafe en E
Carter du
pignon

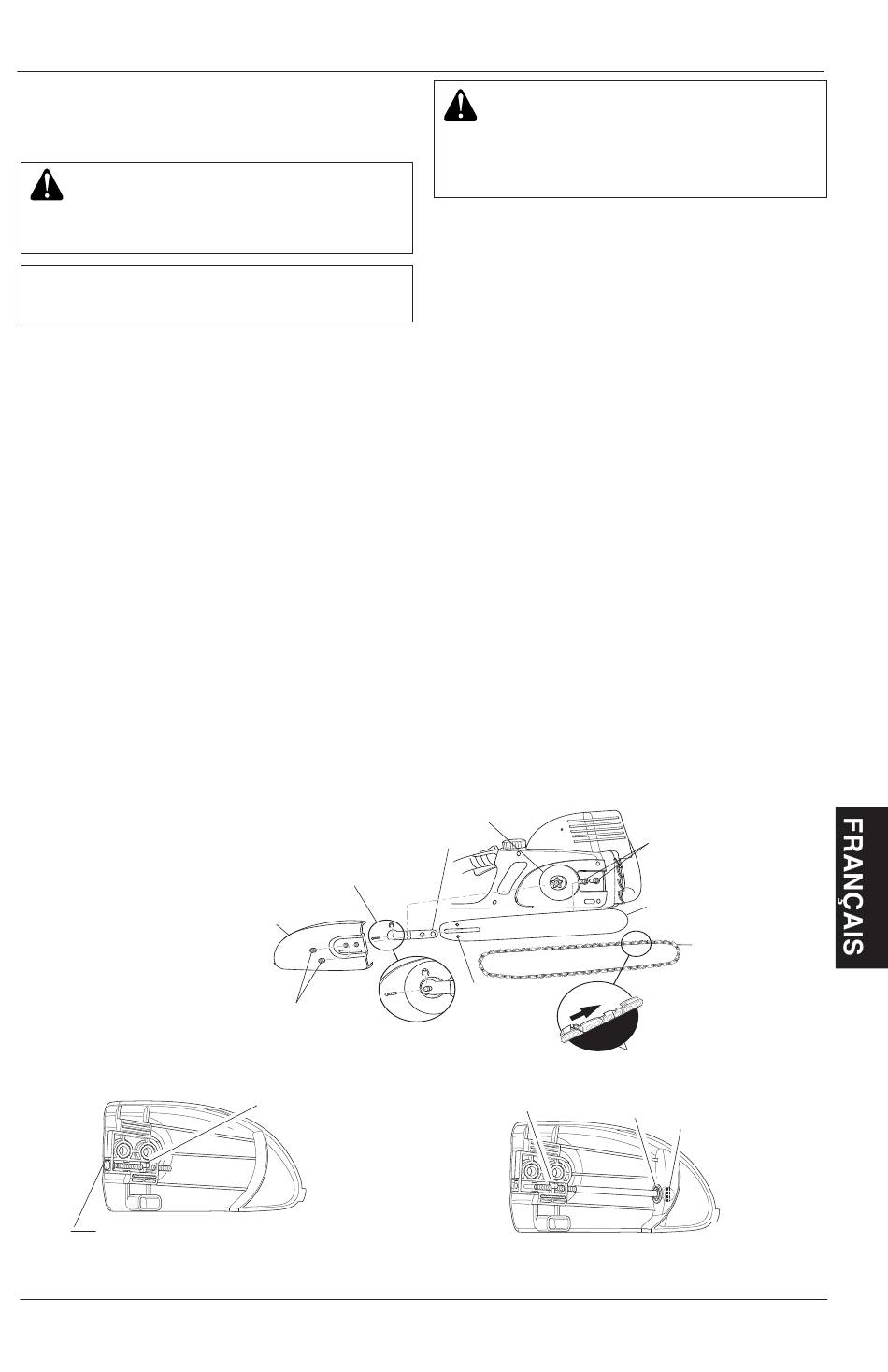

Figure 4 - Montage de la guide-chaîne et de la chaîne
Bloc d'ajustement
AVERTISSEMENT : Ne pas placer la
chaîne à l'envers sur la scie. Si la chaîne
est placée à l'envers, la scie vibre forte-
ment et ne coupe pas.
7. Insérer la languette du carter du pignon dans la
fente du capot latéral et tourner le carter du pignon
sur les boulons du guide-chaîne jusqu'à ce que le
carter du pignon repose sur le guide-chaîne.
8. Placer les écrous du guide-chaîne, retirés lors
de l'étape 2, sur les boulons du guide-chaîne.
IMPORTANT : Serrer uniquement à la main les
écrous du guide-chaîne.
9. Tout en tournant le bouton de tension de chaîne
(Modèle RM1635W) ou la vis de
tension de chaîne (Modèle RM1632A), ajustez
la position du bloc d'ajustement jusqu'à ce qu'il
soit aligné et inséré dans le trou d'ajustement sur
la barre de guidage (Voir les Figures 4, 5 et 6).
Le fait de tourner le bouton de tension de chaîne
ou la vis de tension de chaîne dans le sens des
aiguilles d'une montre déplacera la bloc d'ajuste-
ment vers l'arrière de la barre de guidage. Le fait
de tourner le bouton de tension de chaîne dans le
sens des aiguilles d'une montre déplacera la bloc
d'ajustement à l'avant de la barre de guidage.
10. Si besoin, régler les écrous du guide-chaîne en
les serrant uniquement à la main.
11. Régler la tension de la chaîne de scie. Suivre les
étapes énoncées au paragraphe intitulé Réglage
de la Tension de la Chaîne.
Pignon
d'entraînement
Support de
pignon
Trou de
réglage
Bloc
d'ajustement
Figure 6- Tournez la vis de tension de chaîne sur
les modèles RM1635W
53
Vis de verrouillage du
guide
Guide-chaîne
Chaîne
Vers le nez de la
guide-chaîne
Tranchant
Agrafe
en E
Bouton de tension
de chaîne
