Suite :MESURE DES SIGNAUX SATELLITES : "MEAS"
15.2 Mesure de la N. MARG, QLTY, MER et SNR (Niveau 2)
Appuyer à nouveau sur le bouton
Plan de mémoire (Réf. &. 11.0)

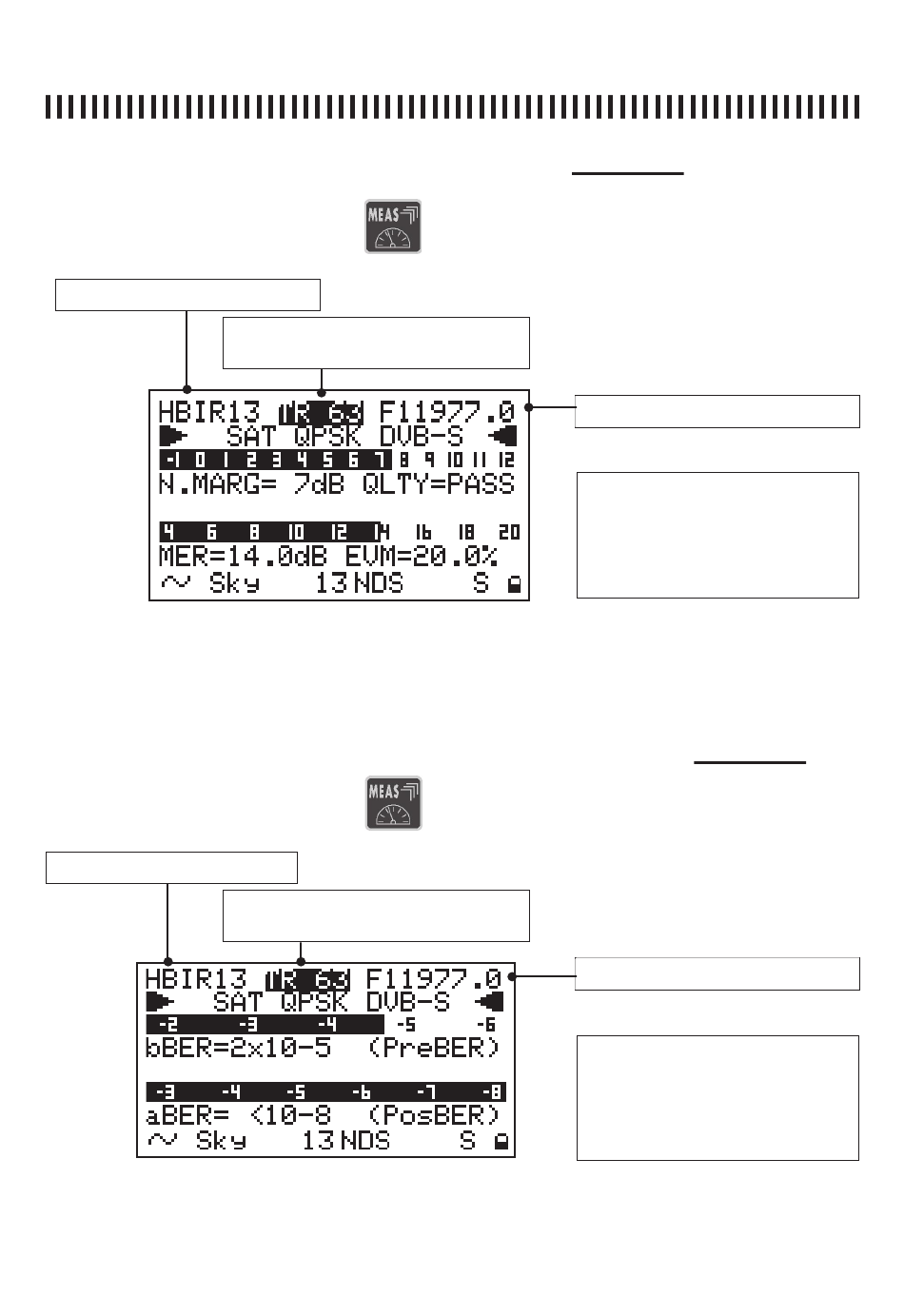

FIg. 15.3 Le second niveau de mesure indique la "Noise Margin" (marge de bruit) et la MER (erreur
de modulation) avec barres graphiques. Il fournit même les mesures de EVM et l' analyse de la
qualité du signal (PASS, MARGINAL FAIL).
15.3 Mesure de BER avant et après la correction d'erreurs (Niveau 3)
Appuyer à nouveau sur le bouton
Plan de mémoire (Réf. &. 11.0)
Fig. 15.4 Le troisième niveau de mesure indique le BER (Bit Error Rate = nombre de bits erronés)
avant et après la correction des erreurs. La mesure aBER (après Viterbi) indique la valeur "<10-8"
pour des signaux qui peuvent être considérés comme sans erreurs après le programme de cor-
rection
Numéro du transpondeur ou program-
me du plan de mémoire (Réf. &. 11.0)
Numéro du transpondeur ou program-
me du plan de mémoire (Réf. &. 11.0)
pag. 40
pour activer le second niveau de mesure:
Fréquence du transpondeur: MW o IF
NOTE
Les champs modifiables dans
ce niveau de mesure sont: le n°
du programme ou du transpon-
deur et la Fréquence.
pour activer le troisième niveau de mesure:
Fréquence du transpondeur: MW o IF
NOTE
Les champs modifiables dans
ce niveau de mesure sont: le n°
du programme ou du transpon-
deur et la Fréquence.
