Mode TV
Suite : MESURES DES SIGNAUX TV NUMERIQUES : "MEAS"
Boutons et visualisations sur l'écran
4.1 Mesure de la Puissance du Multiplex numérique COFDM (Niveau 1)
Appuyer sur
et les boutons
Plan de mémoire (Réf. & 1.0)
Largeur de bande du ca-
nal. 8 MHz si bande UHF,
7 MHX si bande VHF
Cc en RF IN : Télé ali-
mentation

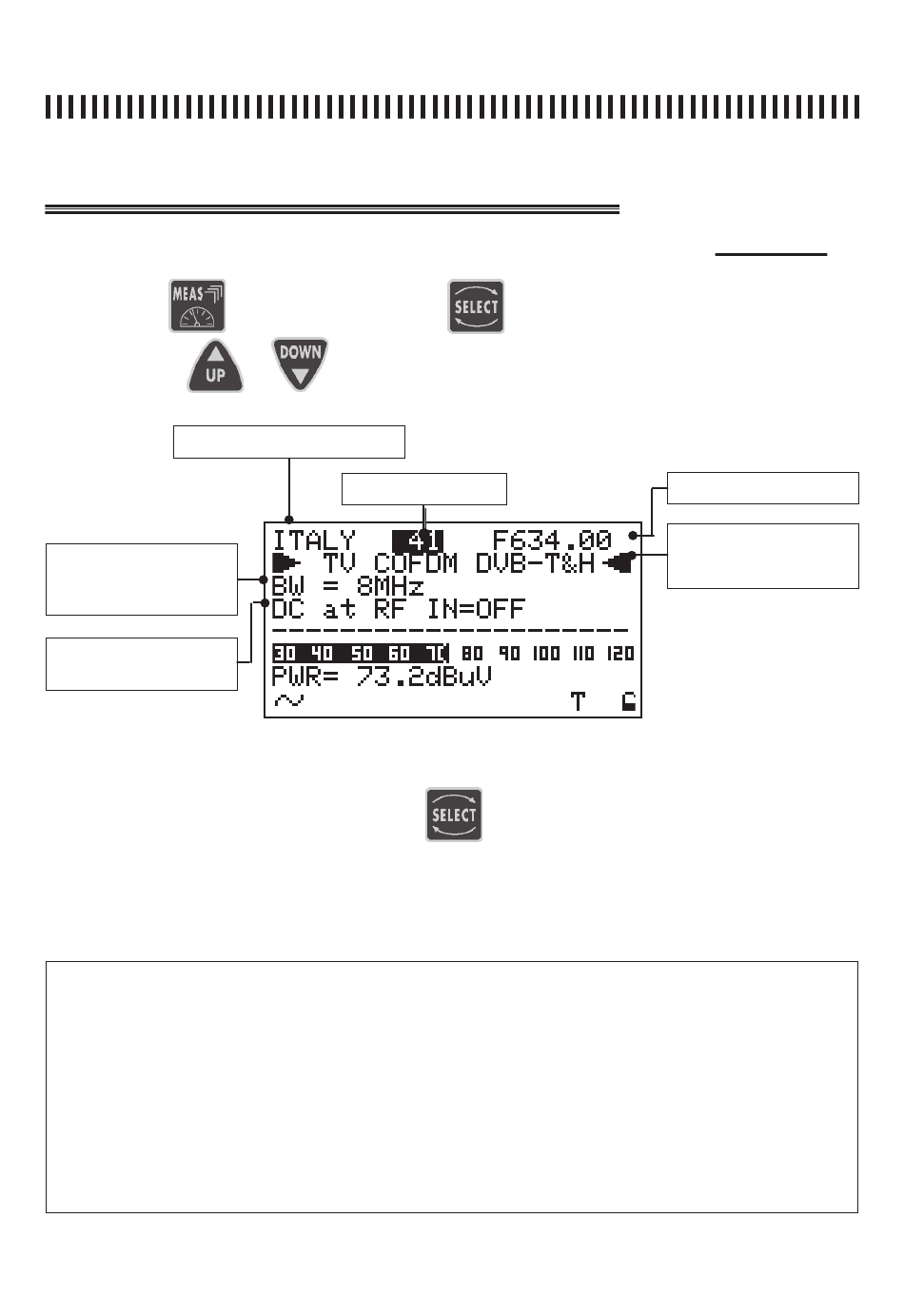

Fig. 4.1 Premier niveau de mesure relatif aux signaux numériques.
En appuyant plusieurs fois sur le bouton
limentation on peut sélectionner et modifier les champs du Paragraphe 4.0 seulement
sur les plans créés par l'opérateur
NOTES
1) En absence de signal ou pour des niveaux inférieurs à la sensibilité de mesure de l'appareil
PWR_TOO_LOW (puissance trop basse) apparaît sur l'écran.
2) Le mesureur affiche une barre graphique proportionnelle à l'intensité du signal reçu.
3) La barre graphique mémorise la puissance ou le niveau maximum du signal et cette valeur
est visualisée au moyen d'une ligne verticale sur l'écran.
4) Pour visualiser toutes les autres mesures numériques, il faut appuyer plusieurs fois sur le
bouton "MEAS" (voir les points successifs à ce paragraphe),
5) Il est possible de revenir au niveau de mesure 1 montré en fig. 4.1. à n'importe quel moment
en appuyant sur le bouton d'allumage (14)
et utiliser la MOLETTE
et
pour modifier la valeur visualisée.
Canaux (réf. & 1.0)
pour sélectionner le champ à modifier
on peut sélectionner le canal et la téléa-
pag. 21
Notice ST2
Fréquence du Canal
Modulation: Analogique
ou Numérique COFDM
(DVB-T/H), FM
