- Page 1 FLASH FLASH F L A S H F L A S H Manuel d’utilisation 7.0 ” TFT 16:10 www.roverinstruments.com...
-
Page 2: A La Découverte Du Hd Flash

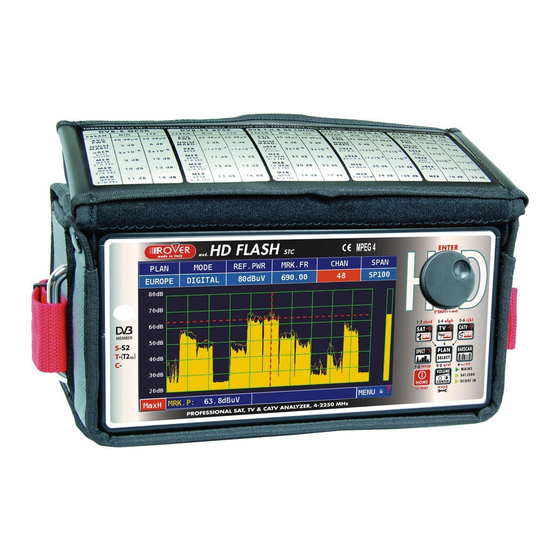

A LA DÉCOUVERTE DU HD FLASH FACE AVANT _____________________________________________________ • Mise en route Pour met tre en Pour éteindre, marche, aPPuyez sur maintenez le bouton le bouton ‘home’ ‘home’ aPPuyé. • Molet te tournez la molette pour naviguer sur l’écran et changer les paramètres. appuyez sur la molette pour sélectionner l’icône ou l’objet choisi. -
Page 3: Coté Droit
COTE ________________________________________________________________ • Coté Droit 1 = interruPteur d’ inJection lnb 2 = connecteur d’entrée iF/rF t yPe “F” interchanGeable 3 = non utilisé 4 = suPPort Pour cam (common-interFace) • AuDio - ViDeo in/out • CotÉ GAuCHe DiAGrAM De ConneXion 5 = alimentation (12 V dc - 3a) 6 = connecteur d’entrée a/V analoGiQue 7 = connecteur de sortie a/V analoGiQue... -
Page 4: Page D'accueil 'Home
Page d’accueil ‘HOME’ __________________________________________________________________________ appuyez sur le bouton ‘home’ pour afficher l’écran d’accueil puis tournez la molette sur ‘sat’ ‘tV’ ou ‘catV’ pour sélectionner le mode de mesure désiré appuyez sur l’icône ’home’ à tout moment pour revenir à la page d’accueil ÉCRAN de navigation ______________________________________ utilisez l’écran tactile ou la molette pour naviguer sur l’écran et changer les paramètres... -
Page 5: Volume Et Configuration
Volume et Configuration menu de configuration de l’afficheur et des autres paramètres du mesureur ViDeo in et ViDeo out _________________________________ • Video out: sélectionnez “on” pour envoyer la vidéo sur un moniteur tF t ou un vidéo-projecteur la vidéo sera disponible sur l’écran extérieur. • Video in: sélectionnez “eXt”... - Page 6 - notes -...
- Page 7 DisCoVerY ______________________________________________________ identifie la modulation d’un canal tV sélectionné dans le tV master Plan (Plan tV master) sélectionnez “conFiGuration menu” en mode Volume T V Mode CATV Mode ____________________ ___________ (cable) sélectionnez “discoVery” puis le mode sélectionnez “catV” puis “discoVery” d’identification: pour choisir le mode d’utilisation: - terr only (seulement terrestre)
- Page 8 C/n t YPe De Mesure ____________________________________ sélection du mode de mesure du c/n (dans la bande - hors bande) choisir “menu configuration” depuis sélectionnez tV, puis c/n tyPe l’écran de volume mode de mesure c/n “dans la bande” mode de mesure c/n “hors bande” le rapport Porteuse/bruit est mesuré...
-
Page 9: Analyse Des Signaux De La Television Satellite
AnAlYse Des siGnAuX De lA teleVision sAtellite Sélectionnez le mode SAT ______________________________ ecran Plan canaux sat Les informations sur les satellites (DAtes MuX) sont disponibles grâce à la collaboration de LyngSat : www.lyngsat.com” écrans de mesure sAt DVB-s et DVB-s2 ________________ Principales mesures et images appuyez sur la photo pour... -
Page 10: Analyse Des Signaux De Television Et Radio
AnAlYse Des siGnAuX De teleVision et rADio Sélectionnez le mode TV _______________________________ (Tous les canaux en terrestre) écran du Plan des canaux “tV” eCrAn De Mesure rADio AnAloGique _______________________ appuyez sur “chan” puis sélectionnez “Fmh” ou “Fml”, appuyez sur “modulat” puis sélectionnez “Fm radio”,appuyez sur “FreQ”... -
Page 11: Visualisation Microéchoes
eCrAns tV nuMerique DVB-t et DVB-t2 __________________________________ appuyez sur “chan” et sélectionnez le canal, (exemple d’écran pour un canal numérique): visualisation de la constellation dVb-t2 Principales mesures et images en temps réels appuyez sur “zoom ” et sélectionnez l’écran de la constellation que vous souhaitez agrandir ecran de visualisation de la réponse... - Page 12 échos d’interférence. Une fois de plus, ROVER INSTRUMENTS est la première entreprise à fournir des mesureurs pour les installateurs, qui peuvent mesurer jusqu’à 16 ECHOS et PRE-ECHOS en temps réel.
-
Page 13: Écrans De Mesures Numérique Catv Dvb-C
CATV CATV CATV AnAlYse Des siGnAuX Du CâBle Sélectionnez le mode CATV ________________________________________ toutes les chaines de la bande S et les chaines terrestres CATV CATV écran du Plan des canaux “catV” Écrans de mesures numérique CAtV DVB-C __________ Principales mesures et images en temps réel appuyez sur l’image pour zoomer appuyer encore pour revenir aux mesures... -
Page 14: Sélectionnez Le Mode Spect
SPECT SPECT SPECT AnAlYseur De sPeCtre Sélectionnez le mode SPECT _________________________ SPECT SPECT Écrans de l’analyseur de spectre _________________ appuyez sur sPan pour modifier la valeur ou appuyez directement sur la valeur du sPan active appuyez spectre rapide tournez pour sur enter changer de pour... - Page 15 MPEG SERVICE MPEG SERVICE list (MPeG séleCtion et AffiCHAGe Des serViCes MPeG DisPoniBles service) ou appuyez sur Vpid- MPEG SERVICE MPEG SERVICE apid dans l’écran de mesure tV-catV-sat tourner naviguez sur Vpid-apid pour pour retourner aux naviguer mesures liste des services mPeG (programme) BArsCAn BARSCAN...
-
Page 16: Analyse D'un Signal Inconnu
HELP Analyse d’un signal inconnu le menu helP Permet de découVrir les Paramètres du transPondeur selectionné. Comment utiliser la fonction “HelP” ________ en mode spectre, positionnez le marqueur au centre du si l’icone est ouvert transpondeur numérique inconnu que l’on souhaite identifier (le signal n’est pas vérrouillé) appuyez sur le menu helP... - Page 17 SAT: SAT SCR __________________________________________________ naviguez sur: sat scr appuyez sur “lnb tyPe” et sur le modèle de lnb/commutateur installé. appuyez sur “scr user” et sur le numéro d’utilisateur à tester (val.: 1-8). appuyez sur “scr cable test” pour lancer en mode sPectre la verification des 8 fréquences en sortie (val.: 1-8) du lnb/commutateur.
- Page 18 MEMORY MEMORY MeMorisAtion PL AN et DAtA loGGer MEMORY MEMORY AutoMeMorY ( t V ) _________________________________________ memorisation automatique de tous les canaux présents dans une ville, un réseau ou un immeuble choisissez les paramètres souhaités: appuyez sur “to File n” et sélectionnez le fichier de destination “auto” où sauvegarder la recherche appuyez sur “leVel”...
-
Page 19: Data Logger
Data Logger ____________________________________________________ configurez les paramètres souhaités recherche data loGGer en cours et sélectionnez « saVe» pour créer un nouveau fichier de connexion. n.b.: si le plan manuel contient des programmes tV et sat, la fonction stoP&Go vous assiste pendant le loGGer et vous demande de changer la connection de cable tV ou sat. loGGer reCAll ____________________________________________ naviguez à... - Page 20 service et support/création comptes utilisateurs et mise à jour firmware Mise à jour gratuites et service de Newsletter • ROVER vous offre la possibilité de mettre à jour gratuitement le firmware et les plans de mémoire (fichiers .mem) de votre mesureur de champs, simplement en vous enregistrant dans la section Téléchargement de ROVER (Update SW/FW).
-
Page 21: Procédure De Mise À Jour Du Firmware
Procédure de mise à jour du firmware Mise à jour du firmware • Dans la section téléchargement du site web ROVER, cherchez le NOM/MODEL correspondant à votre équipement et cliquez sur son image. Un menu contextuel s’ouvrira en correspondance de l’image sélectionné. •... -
Page 22: Mise À Jour Des Plans De Mémoire
Mise À Jour Des PlAns De MéMoire Note préliminaire: Pour modifier les plans de mémoires (fichiers .mem) vous devez avoir installé sur votre ordinateur le logiciel d’interface S.M.A.R.T. en configuration PRO. • Accédez à la section téléchargement du site internet ROVER et identifiez vous dans la liste Model/Nom correspondant à... - Page 23 BAtterie li-ion PoliMer IMPORTANT: • TOUJOURS ETEINDRE LE MESUREUR AVANT DE LE METTRE EN CHARGE. • NE PAS LAISSER LES BATTERIES DECHARGEES SUR UNE LONGUE PERIODE • CHARGER TOUJOURS LES BATTERIES LA NUIT PENDANT AU MINIMUN 7 HEURES MEME SI ELLES NE SONT PAS COMPLETEMENT DECHARGEES.
- Page 24 important : test des BAtteries nuouVeAu sW Pour Controller les BAt teries (BAt terY test) Procédure pour régénérer et vérifier les batteries et pour le calibrage de l’indicateur de chargement de batterie. • Avvertissement: il est préférable de charger les batteries chaque nuit •...
- Page 25 AliMentAtion (seCteur) et CHArGe Des BAtteries (CHrG) etAt des leDs CONNECTE AU MESUREUR NOTES LED PRIN. LED BATT CHRG RESEAU Batteries chargés Batteries operationnelles Clignote Le moniteur ne s’allume pas. 2 SECONDS OFF Recharger les batteries. 0.5 SECONDS ON Clignote Temperature anormale des batteries.
- Page 26 entretien du Mesureur NETTOYAGE DU MESUREUR Nettoyer le mesureur de la poussière et de la saleté est simple et contribue à le maintenir dans des conditions de fonctionnement optimales pendant de nombreuses années. La procédure de nettoyage est simple et rapide et ne nécessite que peu de précautions. Toujours utiliser un tissu doux, humidifié...
- Page 27 notes De serViCe et reGleMentAtions De GArAntie (France) EVICOM garantie ses appareils pendant une durée de 24 mois et dans tous les cas, selons la loi et/ou selon les réglementations possibles appliquées dans votre pays. REGLEMENTATIONS DE LA GARANTIE: 1. IMPORTANT: la garantie n’est valide que sur présentation de la facture ou du reçu à EVICOM. La date d’achat doit être clairement mentionnée sur la facture/le reçu.
- Page 28 La garantie ne couvre pas la compensation des dommages corporels ou matériels causés par l’utilisation de l’appareil et/ou la compensation causée par l’arrêt de l’utilisation dû aux réparations éventuelles. EVICOM n’est pas responsable des modifications non autorisées effectuées sur l’appareil qui rendraient alors l’appareil non conforme aux réglementations Européennes de la “CEE”, en particulier les réglementations concernant l’EMC et la sécurité.
- Page 29 forMulAire D’iDentifiCAtion Du ProBleMe EVICOM FRANCE Fax: 04 93 44 99 60 ou E-mail: info@evicom.fr Sujet: Formulaire d’identification du PROBLEME VEUILLEZ REMPLIR TOUTES LES ZONES ENCADREES Date: ..........INFORMATION CLIENT • Nom et Prénom: ......................• Société et Raison à contacter: ..................•...
-
Page 30: Valeurs Conseilles
VAleurs Conseilles la table ci-dessous présente les mesures conseillées à la prise utilisateur pour les principales modulations digitales. � DVB-T2 & GB COFDM dBµV dBµV PE R – 7 M ER 256 QAM 2/3 FE C M ER 26,5 29,5 256 QAM 3/4 FE C M ER... - Page 31 inDiCe – a la découverte de votre hd Flash – Page d’acceuil et navigation 5 – volume et configuration sat: analyse des signaux satellite – tV: analyse des signaux terrestre – mesure des échos & microéchos dans les réseaux “sfn” CATV CATV –...
- Page 32 serViCe en france eViCoM zi secteur a 33 allée des Pêcheurs 06700 st laurent du Var France téléphone : 04 93 44 70 71 Fax : 04 93 44 99 60 adresse mail : info@evicom.fr international Customer Support wecare@roverinstruments.com +39 030 9198 299 skype only for call ®...
