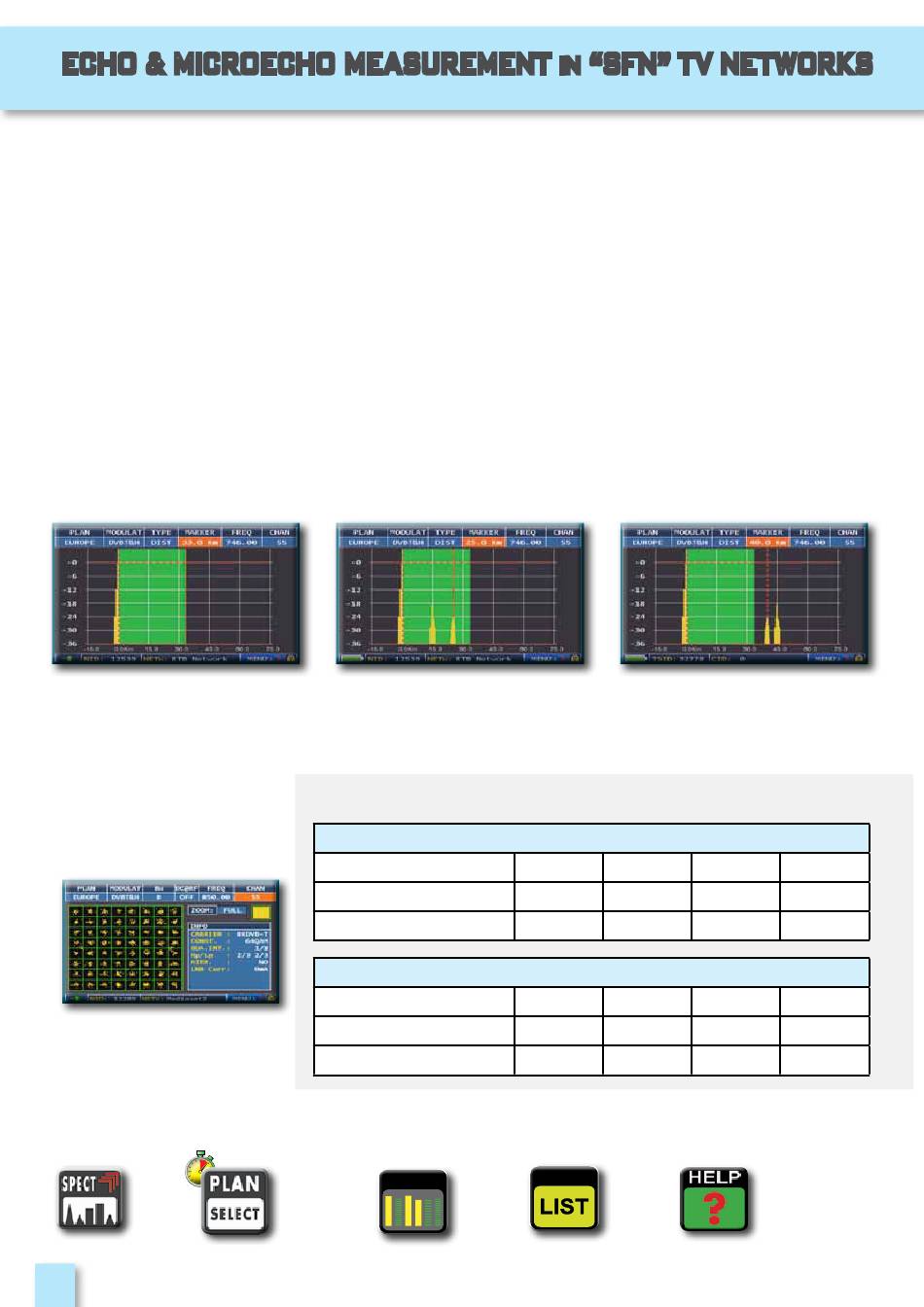

eCHo & MiCroeCHo MeAsureMent in "sfn" tV netWorKs
comment reduire les interFerences dans les reseauX "sFn"
Certains pays comme l'Espagne et l'Italie, ont décidé d'installer des réseaux TV numériques « SFN » (réseaux à une seule
fréquence), en d'autres mots une chaîne de TVnationale a la même fréquence à travers tout le pays. C'est une opportunité
fantastique, mais cela signifieégalement qu'il est possible de recevoir les mêmes signaux de plusieurs émetteurs. Si le réseau
« SFN » a été correctement élaboré, le temps de propagation des signaux SFN (que nous allons appeler «échos»), provenant
des différentes distances correspondant à l'emplacement des émetteurs, est intégré par la fonction INTERVALLE DE GARDE,
présente dans la modulation DVB-T & T2 (COFDM) et i il n'y aura donc pas de problèmede réception. Dans tous les cas,
notre expérience nous a démontré que la réalité est différente de la théorie, surtout en présence de plusieurs réseaux de TV
régionaux pouvant générer des interférences.On peut en effet recevoir un signal suffisammentpuissant, mais sans image sans
que l'on sache pourquoi. Dans ce cas là, il est indispensable de mesurer la REPONSE IMPULSIONNELLE en temps réel,
de mesurer la différence de temps de l'écho par rapport au signal le plus important.
modifiant l'orientation de l'antenne, en rendant maximale la puissance du signal le plus important et en minimisant la puissance
des échos d'interférence.
Une fois de plus, ROVER INSTRUMENTS est la première entreprise à fournir des mesureurs pour les installateurs, qui
peuvent mesurer jusqu'à 16 ECHOS et PRE-ECHOS en temps réel.
Les mesureurs ROVER vous permettent de voir les ECHOS, mesure la puissance et la différence de temps en µS et la
distance du programme interférant en km.
Il y a peu de mesureurs qui permettent de mesurer les ECHOS et PRE-ECHOS, en temps réel et à une distance allant jusqu' à
75 km, et même au delà de l'INTERVALLE DE GARDE et qui, en plus, peut mettre en surbrillance, par le masque vert, l'aire de
réception, dans l'intervalle de garde.La largeur de l'INTERVALLE DE GARDE varie en fonction des paramètres de modulation:
voir le tableau ci-dessous pour la largeur de l'INTERVALLE DE GARDE et toutes les configurations DVB-T.
Fig. 1:
RECEPTION OPTIMALE:*
Pas d'écho à l'intérieur ou à l'extérieur du
champ de l'intervalle de garde (zone verte)
N.B.* exemples pour un signal de
8k avec une largeur de bande de
8MHz et 1/8 d'intervalle de garde,
ces données apparaissent sur les
mesureurs ROVER à droite de la
constellation, voir fig 4.
Fig. 4:
CONSTELLATION DVB-T-64Q:
Le tableau à droite donne tous
les paramètres de réception en
modulation.
fonCtions CoMPleMentAires
sPectre
tV
12
Fig. 2:
BONNE RECEPTION:* Présence de 2
échos , le champ de l'intervalle de garde
(zone verte verte provenant d'une distance de
- 1er écho : 15 km, temps de retard de 50µs
- 2eme écho : 25 km, temps de retard de 83µs
REPRESENTATION TEMPORELLE DE l'INTERVALLE DE GARDE
(automatiquement affiché par le mesureur dans la partie VERTE)
INTERVALLE de GARDE
Temps max. (microsecondes)
Distance max (Km)
INTERVALLE de GARDE
Temps max. (microsecondes)
Distance max (Km)
sélection
BARSCAN
BARSCAN
Plan
canaux tV
terrestre
Il est possible d'optimiser la réception en
Fig. 3:
RECEPTION PASSABLE (OU IMPOSSIBLE):*
2 échos présents à l'extérieur de l'intervalle
degarde ( zone verte), provenant d'une distance de
- 1er écho : 40 km, temps de retard de 133µs
- 2eme écho : 45 km, l temps de retard de 150µs
DVB-T 2.000 porteuses (2K DVB-T)
1/4
56
16.8
DVB-T 8.000 porteuses (8K DVB-T)
1/4
224
67.2
barscan
MPEG SERVICE
MPEG SERVICE
liste des
services
mPeG
1/8
1/16
28
14
8.4
4.2
1/8
1/16
112
56
33.6
16.8
__________________
détection
desparamètres
du canal
numérique
sélectionné
1/32
7
2.1
1/32
28
8.4
