Mode TV
continua: MISURE DEI SEGNALI DIGITALI: MEAS
Suite : MESURES DES SIGNAUX TV NUMERIQUES : "MEAS"
Appuyer de nouveau sur le bouton
Plan de mémoire (réf. & 1.0)

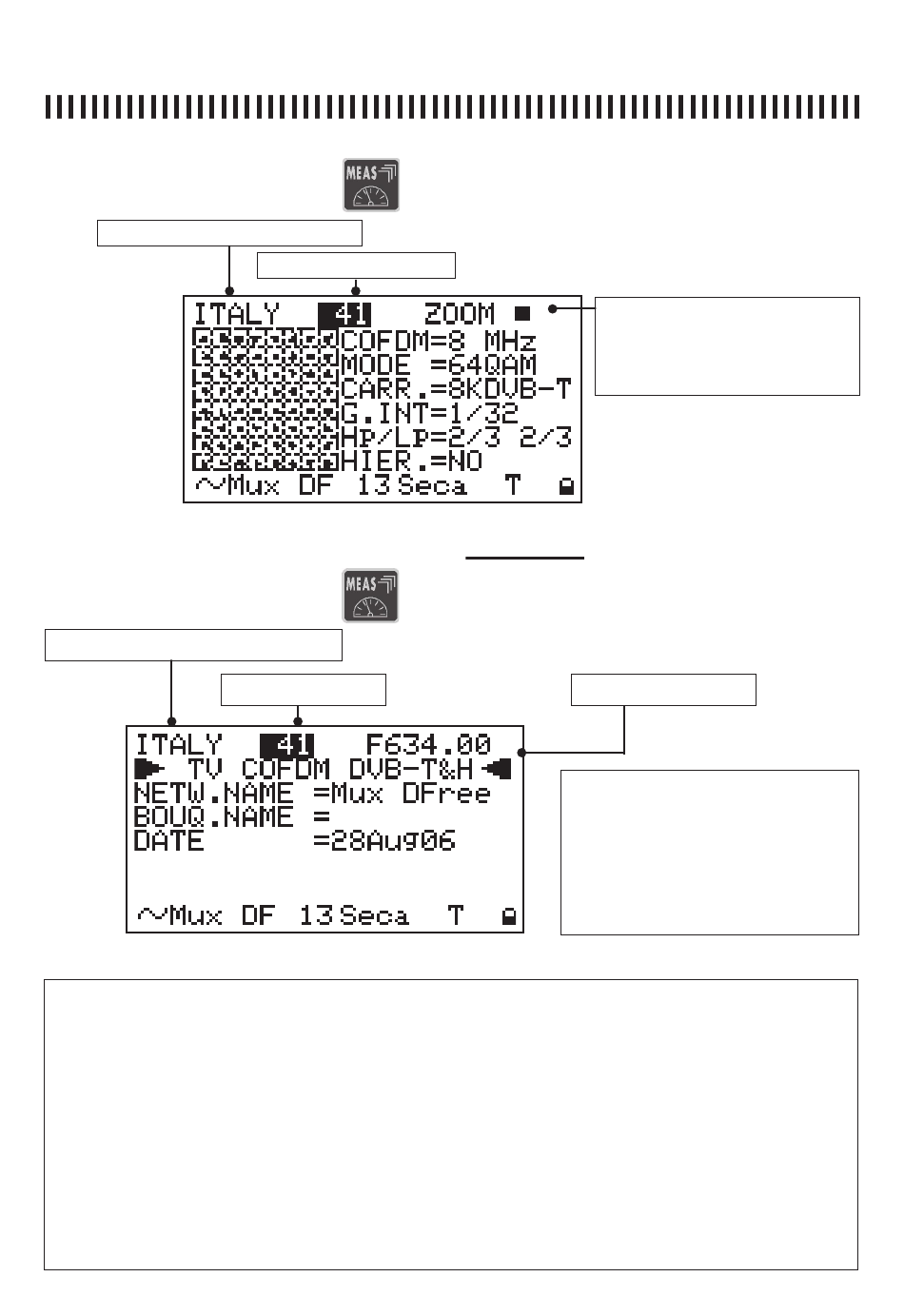

Fig. 4.4 Le 4ème niveau nous fournit le diagramme de constellation.
4.5 Récupération des données Net-ID (Niveau 5)
Appuyer de nouveau sur le bouton
Plan de mémoire (cf. Chap. 1.0)
Fig. 4.5 Visualisation du nom de l'opérateur, du bouquet et des données de réception.
NOTE
• En absence de signal ou pour une puissance inférieure à la sensibilité de mesure de l'appareil, ou quand le
signal n'est pas reçu, en correspondance des champs des mesures (réf. fig. de 5.5. à 5.8.), seulement des
barres graphiques horizontales sont visualisées (dans la fig. 4.1. sur PWR on lit PWR_TOO_LOW).
• Pour les niveaux de mesure deux ou cinq, il est possible de modifier le plan de mémoire, le numéro de canal
et la fréquence du signal, seulement dans des plans créés par l'utilisateur, si ce n'est pas le cas, seulement
le canal est modifiable.
• Quand on modifie la fréquence du signal, des barres horizontales sont visualisées au lieu du numéro de
canal ou de Programme. Cela est dû à la perte de la correspondance entre le numéro de canal et la nouvelle
fréquence réglée.
• ll est possible de retourner au niveau de mesure 1 montré dans la fig. 4.1. à n'importe quel moment en
appuyant sur le bouton d'allumage (14)
• Sur le bas de l'écran à partir du niveau de mesure 4.2, sont affichées les valeurs de NIT relatives au Fournis-
seur d'accès, le système de codification utilisé, le symbole « D » pour indiquer que le signal est numérique
et un cadenas qui se ferme lorsque le multiplex numérique est accroché.
Canal (réf. & 1.0)
Canal (réf. & 1.0)
pag. 23
pour activer le quatrième niveau de mesure :
pour activer le cinquième niveau de mesure :
NOTE
les champs modifiables sont au
nombre de trois dans ce niveau
de mesure: le Plan de mémoi-
re, le numéro du Canal et la
Fréquence. Seulement avec les
plans créés par l'utilisateur.
Notice ST2
ZOOM: permet d'augmenter
la constellation de façon à
visualiser chaque quadrant à
la fois
Fréquence du canal
