Installation sur le profilé support pour convoyeur aérien de SEW-EURODRIVE

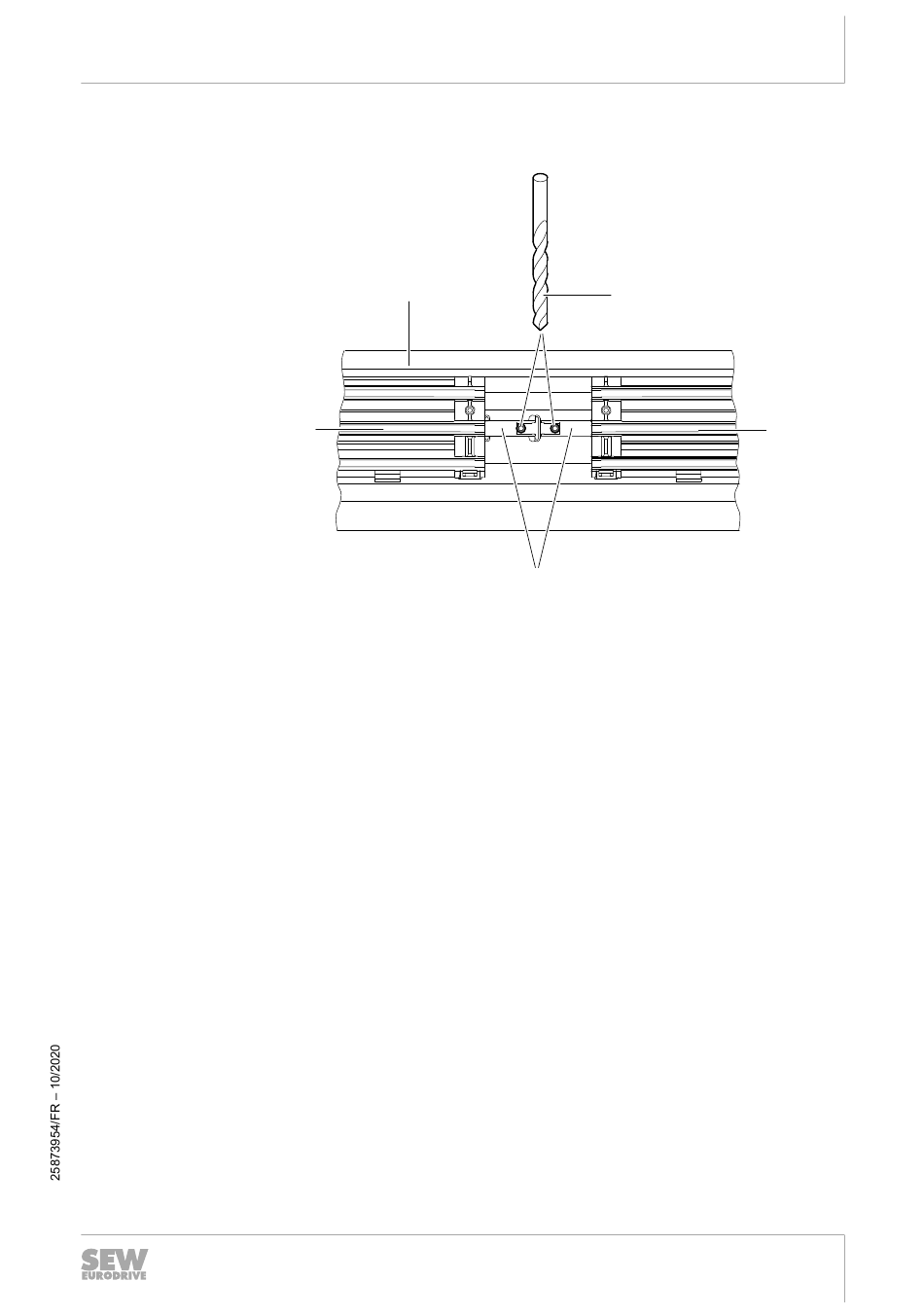

4. À l'aide d'un foret de Ø 4 mm, percer respectivement 1 trou de guidage à travers le
profilé support pour convoyeur aérien au niveau des marquages.
[2]
[1]
[1] Support pour conducteur de
ligne TIS20A...-H..-0
[2] Profilé support pour convoyeur aé-
rien
5. Placer le gabarit de perçage à l'arrière du profilé support pour convoyeur aérien en
insérant la première partie du gabarit dans le profilé chapeau inférieur du profilé
support pour convoyeur aérien.
Notice d'exploitation – Matériels d'installation MOVITRANS
Installation mécanique
[3]
[4]
[3] Foret de Ø 4 mm
[4] Profilés coudés pour passages de
câbles TIS20A...-A..-0
®
4
[1]
30858862603
