Installation mécanique
4
Installation sur le profilé support pour convoyeur aérien de SEW-EURODRIVE
64
Notice d'exploitation – Matériels d'installation MOVITRANS
[2]
[1]

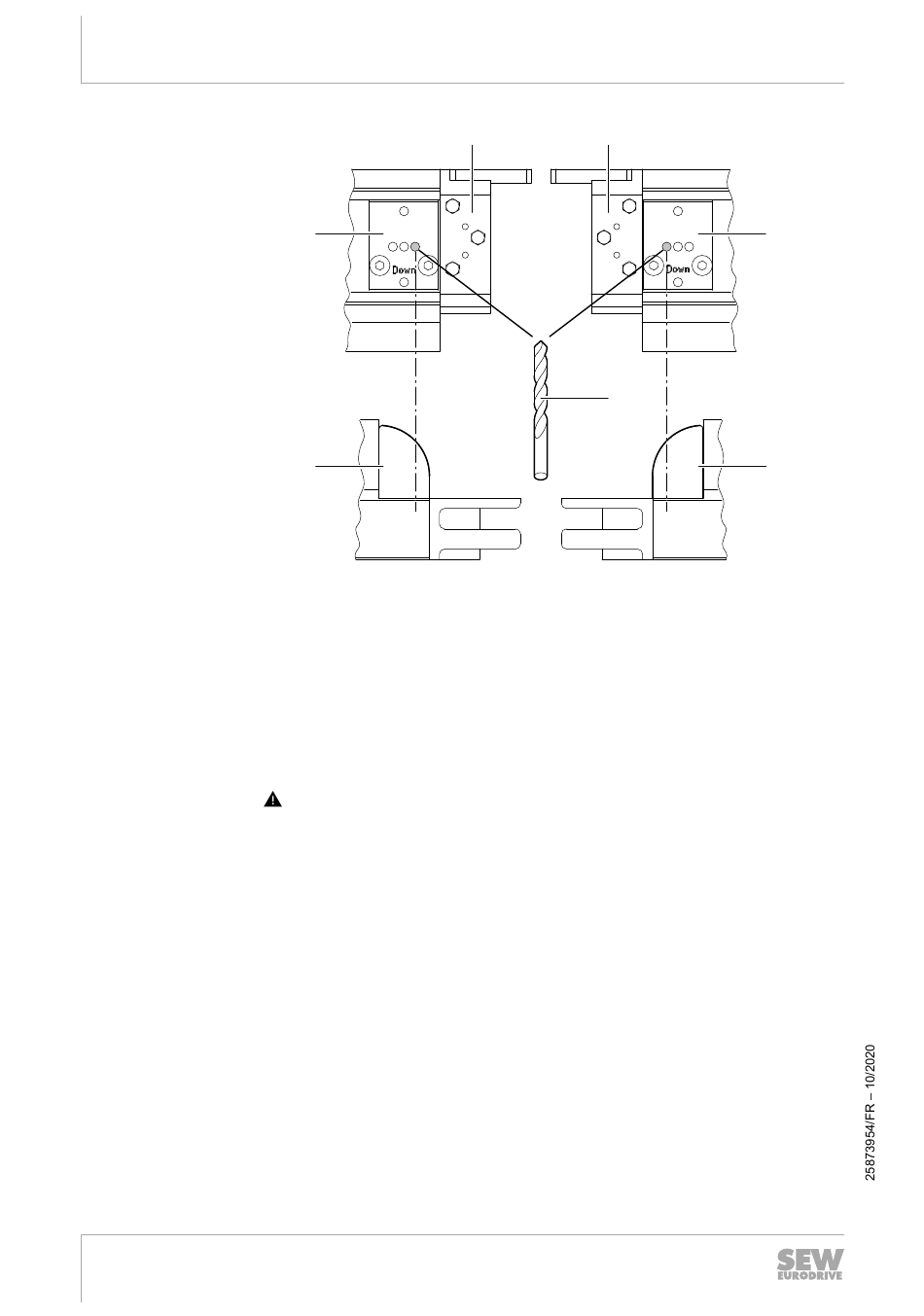

[1] Profilé coudé pour passages de
câbles TIS20A...-AL4-0, exécution
gauche
[2] Gabarits de perçage
[3] Élément de dilatation
9. Desserrer les vis du gabarit de perçage.
10. Retirer le gabarit de perçage.
11. AVERTISSEMENT ! Trous de perçage non ébavurés. Blessures par coupure
et déficiences fonctionnelles des doigts.
Porter des gants de travail. Ébavurer les trous de perçage à l'aide d'une fraise à
chanfreiner.
12. Répéter l'opération de l'autre côté du joint de dilatation.
[3] [3]
[4]
[4] Foret de Ø 9 mm
[5] Profilé coudé pour passages de
câbles TIS20A...-AR4-0, exécution
droite
®
TCS, TVS, TLS, TIS
[2]
[5]
