Marques utilisées dans ce document : Dell, Dell OpenManage, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet et Latitude

sont des marques de Dell Inc. ; Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres

pays ; Procomm Plus est une marque de Symantec Corporation ou de ses filiales aux États-Unis et dans d'autres pays.

Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires de ces marques et de ces noms ou à leurs

produits. Dell Inc. décline tout intérêt dans l'utilisation des marques déposées et des noms de marques ne lui appartenant pas.

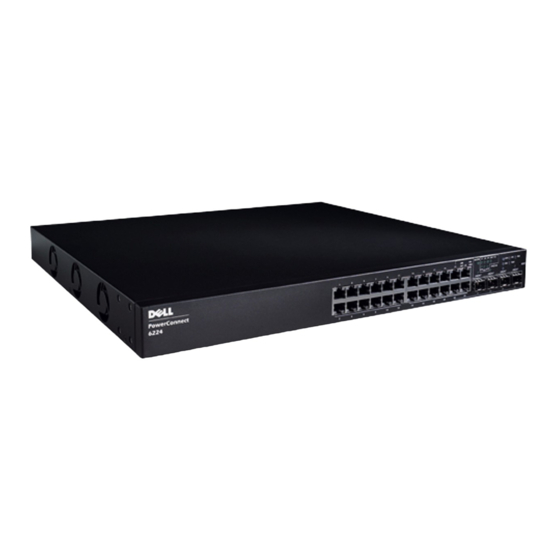

Modèles PC6224, PC6248, PC6224P, PC6248P et PC6224F

Septembre 2007 Rév. A00

Configuration des paramètres de commutation

Affichage de statistiques/RMON

Configuration du routage

Configuration d'IPv6

Configuration de la qualité de service

Configuration de la multidiffusion IP

Obtention d'aide

Table des Matières

Sommaire des Matières pour Dell PowerConnect 6200 Série

Page 1 Modèles PC6224, PC6248, PC6224P, PC6248P et PC6224F Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2007 Dell Inc. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, Dell OpenManage, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet et Latitude sont des marques de Dell Inc. ; Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Procomm Plus est une marque de Symantec Corporation ou de ses filiales aux États-Unis et dans d'autres pays. Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires de ces marques et de ces noms ou à leurs ...
Page 2: Informations Sur Les Ports Et Les Câbles
Retour au sommaire Informations sur les ports et les câbles Dell™ PowerConnect™ série 6200 - Guide d'utilisation Interface Ethernet 10/100/1000 Interfaces SFP Interfaces avec logements 10 Gbps double port Connexion du câble série Connexion des câbles d'alimentation en CA et en CC Cette section décrit les interfaces physiques du commutateur et contient des informations sur les connexions des câbles. Les stations sont connectées aux ports du commutateur via les ports d'interface physiques situés sur le panneau avant. Le mode approprié (Half Duplex, Full Duplex et Auto) est défini sur chaque station. Interface Ethernet 10/100/1000 Le port de commutation peut être relié à des stations équipées de ports Ethernet RJ-45 standard via des câbles directs. Pour connecter entre eux les périphériques de transmission, utilisez des câbles croisés. La Figure 4-1 représente un connecteur RJ-45. Figure 4-1. Connecteur RJ-45 Interfaces SFP Les interfaces SFP se trouvent sur l'avant de la console. La Figure 4-2 représente un connecteur SFP.
Page 3: Connexion Du Câble Série
Connexion du câble série Vous pouvez utiliser un câble série (simulateur de modem) pour relier le commutateur à un terminal afin de procéder à son installation et à sa configuration initiales. Il est également possible d'utiliser un ordinateur exécutant un logiciel d'émulation de terminal. Le câble série du commutateur est un câble croisé DB- 9 femelle-femelle (voir la Figure 4-4). Figure 4-4. Connecteur série Connexion du commutateur à un terminal 1. Connectez le câble série sur le terminal (console) ASCII DTE RS-232. 2. Connectez le câble d'interface sur le port série du commutateur (voir la Figure 4-5). 3. Si vous configurez une pile de commutateurs, branchez le câble d'interface sur le port série du commutateur principal (maître). Figure 4-5. Connexion série vers le commutateur Connexion des câbles d'alimentation en CA et en CC 1. Branchez un câble d'alimentation standard de 1,5 m (5 pieds) avec mise à la terre sur la prise correspondante. Celle-ci est située à l'arrière de l'appareil (voir la Figure 4-6). 2. Branchez le câble d'alimentation sur une prise électrique avec mise à la terre. 3. Si vous utilisez un bloc d'alimentation en CC redondant (modèle RPS600 ou EPS470, par exemple), branchez le câble d'alimentation en CC sur la prise correspondante, à arrière de l'appareil (voir la Figure 4-6). 4. Vérifiez que le périphérique est alimenté et fonctionne correctement en observant les voyants du panneau avant. Pour obtenir une description complète des voyants, voir Comportement des voyants.
Page 4 Retour au sommaire ...
Page 5: Configuration Des Informations Sur Le Système
Retour au sommaire Configuration des informations sur le système Dell™ PowerConnect™ série 6200 - Guide d'utilisation Ouverture de la page System (Système) Gestion de la sécurité du périphérique Définition des informations générales sur le périphérique Définition des paramètres SNMP Configuration des paramètres SNTP Gestion des fichiers Gestion des journaux Définition des paramètres avancés Définition de l'adressage IP Définition de l'empilage Exécution des diagnostics relatifs aux câbles Ouverture de la page System (Système) Les menus de la page System (Système) permettent de configurer les paramètres définissant l'interaction du commutateur avec son environnement d'installation. Pour afficher cette page, cliquez sur System (Système) dans l'arborescence. Cette page contient des liens vers les fonctionnalités suivantes : Définition des informations générales sur le périphérique Configuration des paramètres SNTP Gestion des journaux Définition de l'adressage IP...
Page 6: Définition Des Informations Sur Le Système
Cette page contient les champs suivants : System Name (0-255 characters) (Nom du système, 0-255 caractères) : permet d'attribuer un nom de système au périphérique. System Contact (0-255 characters) (Nom du contact, 0-255 caractères) : permet d'indiquer le nom de la personne à contacter pour les questions concernant ce périphérique. System Location (0-255 characters) (Emplacement du système, 0-255 caractères) : permet de définir l'emplacement du système. Sys Object ID (ID d'objet du système) : ID d'objet affecté au système. MAC Address (Adresse MAC) : indique l'adresse MAC du commutateur. Sys Uptime (Durée de fonctionnement) : indique le délai écoulé (jours, heures et minutes) depuis le dernier redémarrage. Date : affiche la date du système (au format MM/JJ/AAAA). Exemple : 11/01/05 correspond au 1er novembre 2005. Time (Heure) : affiche l'heure du système (au format HH:MM:SS). Exemple : 20:12:03. Unit No. (Numéro d'unité) : indique la position du commutateur dans la pile. Service Tag (Numéro de service) : indique le numéro de référence à communiquer pour la maintenance du périphérique. Asset Tag (0-16 characters) (Numéro d'inventaire, 0-16 caractères) : affiche la référence attribuée au périphérique par l'utilisateur. Serial No. (Numéro de série) : indique le numéro de série du périphérique. ...
Page 7: Santé Du Système
Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) SNMP Commands (Commandes SNMP) Clock Commands (Commandes de synchronisation) Santé du système La page Health (Santé) permet d'afficher des informations concernant la configuration physique du périphérique, y compris les sources d'alimentation et de ventilation. Pour afficher cette page, cliquez sur System (Système) ® General (Général) ® Health (Santé) dans l'arborescence. Figure 6-2. Page Health (Santé) Cette page contient les champs suivants : Unit No. (Numéro d'unité) : indique la position de l'unité dans la pile. Power Supply Status (État du bloc d'alimentation) : affiche l'état du bloc d'alimentation.
Page 8: Affichage Des Versions Utilisées Sur Le Périphérique À L'aide Des Commandes Cli
Figure 6-3. Page Versions Cette page contient les champs suivants : Unit No. (Numéro d'unité) : indique la position de l'unité dans la pile. Boot Version (Version d'amorçage) : affiche la version de l'image d'amorçage active. Image1 Version : affiche le numéro de version de l'une des deux images logicielles disponibles. Image2 Version : affiche le numéro de version de l'autre image logicielle disponible. Current-Active (Active/En cours) : affiche la version de logiciel actuellement exécutée sur le périphérique. Next-Active (Active/Suivante) : Affiche la version de logiciel qui doit être chargée en cas de non-fonctionnement de la version en cours. Affichage des versions utilisées sur le périphérique à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) Ressources du système La page System Resources (Ressources du système) permet d'afficher des informations sur l'utilisation de la mémoire et des tâches. Pour afficher cette page, cliquez sur System (Système) ® General (Général) ® System Resources (Ressources du système) dans l'arborescence. Figure 6-4. Page System Resources (Ressources du système) Cette page contient les champs suivants :...
Page 9: Affichage Des Ressources Du Système À L'aide Des Commandes Cli
Total Memory (Mémoire totale) : affiche la quantité totale de mémoire présente sur le commutateur. Available Memory (Mémoire disponible) : affiche la quantité de mémoire disponible (non affectée) présente sur le commutateur. Task Name (Nom de la tâche) : nom de la tâche active exécutée sur le commutateur. Utilization (%) (% d'utilisation) : affiche le pourcentage correspondant au temps processeur utilisé par la tâche correspondante. La valeur résultante est calculée sur une durée de 2 secondes. Affichage des ressources du système à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) Configuration du fuseau horaire La page Time Zone Configuration (Configuration du fuseau horaire) permet de définir le décalage horaire par rapport au temps universel coordonné (UTC). Pour afficher cette page, cliquez sur System (Système) ® General (Général) ® Time Zone Configuration (Configuration du fuseau horaire) dans l'arborescence.
Page 10: Définition Des Paramètres De L'heure D'été
Figure 6-6. Page Summer Time Configuration (Configuration de l'heure d'été) Les champs affichés dans cette page changent selon l'état (sélectionnée ou non) de la case à cocher Recurring (Récurrence). Cette page contient les champs suivants : Recurring (Récurrence) : sélectionnez cette case à cocher pour indiquer que cette modification horaire doit être répétée tous les ans. Location (Emplacement) : ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) est cochée. La configuration de l'heure d'été est prédéfinie pour les États-Unis et l'Union européenne. Pour configurer l'heure d'été pour une autre région, sélectionnez None (Aucun). Start Week (Semaine de début) : sélectionnez le numéro correspondant à la semaine de début. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) est cochée. Start Day (Jour de début) : sélectionnez le numéro du jour de début. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) est cochée. Start Month (Mois de début) : sélectionnez le mois de début. Start Time (Heure de début) : sélectionnez l'heure de début au format hh:mm. Start Date (Date de début) : sélectionnez la date de début. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) n'est pas cochée. Start Year (Année de début) : sélectionnez l'année de début. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) n'est pas cochée. End Week (Semaine de fin) : sélectionnez le numéro correspondant à la semaine de fin. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) est cochée. End Day (Jour de fin) : sélectionnez le numéro correspondant au jour de fin. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) est cochée. End Month (Mois de fin) : sélectionnez le mois de fin. End Time (Heure de fin) : sélectionnez l'heure de fin au format hh:mm. End Date (Date de fin) : sélectionnez la date de fin. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) n'est pas cochée. End Year (Année de fin) : sélectionnez l'année de fin. Ce champ s'affiche uniquement lorsque la case Recurring (Récurrence) n'est pas cochée. Offset (Décalage) : définissez le nombre de minutes à ajouter pendant l'heure d'été. Les valeurs admises sont comprises entre 0 et 1440. Zone : permet de définir l'acronyme du fuseau horaire qui doit être affiché lorsque l'heure d'été est en vigueur. ...
Page 11: Informations Détaillées Sur L'horloge
Clock Commands (Commandes de synchronisation) Informations détaillées sur l'horloge La page Clock Detail (Informations détaillées sur l'horloge) permet d'afficher l'heure en cours, le fuseau horaire et les paramètres de l'heure d'été. Pour afficher cette page, cliquez sur System (Système) ® General (Général) ® Clock Detail (Informations détaillées sur l'horloge) dans l'arborescence. Figure 6-7. Page Clock Detail (Informations détaillées sur l'horloge) Cette page contient des informations sur les fonctions suivantes de l'horloge : Current Time (Heure en cours) : cette section affiche l'heure en cours. Time Zone (Fuseau horaire) : cette section affiche les paramètres du fuseau horaire. Summertime (Heure d'été) : cette section affiche les paramètres de l'heure d'été. Affichage des informations détaillées sur l'horloge à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : ...
Page 12: Réinitialisation Du Périphérique
Cette page contient les champs suivants : Reset Unit No. (Numéro de l'unité à réinitialiser) : permet de sélectionner le périphérique à réinitialiser dans la pile. Réinitialisation du périphérique 1. Affichez la page Reset (Réinitialiser). 2. Cliquez sur Reset Unit No. (Numéro de l'unité à réinitialiser). 3. Sélectionnez Individual Unit (Une seule unité) ou All (Toutes). 4. Cliquez sur le bouton Apply Changes (Appliquer les modifications). 5. Lorsque le message de confirmation s'affiche, cliquez sur OK. Le périphérique sélectionné est réinitialisé. Une fois l'opération terminée, entrez un nom d'utilisateur et un mot de passe.
Page 13: Paramètres Globaux Sntp
Les informations de diffusion sont utilisées lorsque l'adresse IP du serveur est inconnue. Lorsqu'un message de diffusion est envoyé à partir d'un serveur SNTP, le client correspondant écoute ce message. Si l'interrogation de diffusion est activée, toutes les informations de synchronisation seront acceptées, même si elles n'ont pas été demandées par le périphérique. Cette méthode est la moins sécurisée. Le périphérique récupère les informations de synchronisation en les demandant de façon active ou à chaque intervalle d'interrogation. Si les méthodes d'interrogation de monodiffusion et de diffusion sont activées, les informations seront récupérées dans cet ordre : Les informations provenant des serveurs définis sur le périphérique sont extraites en priorité. Si la méthode d'interrogation monodiffusion est désactivée ou si aucun serveur n'est défini sur le périphérique, ce dernier accepte les informations de synchronisation provenant de n'importe quel serveur SNTP envoyant une réponse. Si plusieurs périphériques monodiffusion répondent, les informations de synchronisation prioritaires sont celles qui proviennent du périphérique correspondant au stratum le plus bas. Si les serveurs ont le même stratum, le périphérique accepte les informations de synchronisation provenant du serveur SNTP qui a répondu le premier. L'authentification MD5 (Message Digest 5) protège les chemins de synchronisation entre le périphérique et les serveurs SNTP. MD5 est un algorithme qui crée un hachage 128 bits. Il s'agit d'une variante de MD4 offrant davantage de sécurité. MD5 vérifie l'intégrité de la communication et en authentifie l'origine. La page du menu SNTP contient des liens vers des pages permettant de configurer les paramètres SNTP. Pour afficher cette page, cliquez sur System (Système) ® SNTP dans l'arborescence. Cette page permet d'accéder aux fonctions suivantes : Paramètres globaux SNTP Authentification SNTP Serveur SNTP Paramètres globaux SNTP La page SNTP Global Settings (Paramètres globaux SNTP) permet d'afficher et de régler les paramètres SNTP.
Page 14: Définition Des Paramètres Globaux Sntp À L'aide Des Commandes Cli
Définition des paramètres globaux SNTP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Clock Commands (Commandes de synchronisation) Authentification SNTP La page SNTP Authentication (Authentification SNTP) permet d'activer l'authentification SNTP entre le périphérique et un serveur SNTP. Elle permet également de sélectionner le serveur SNTP voulu. Utilisez-la pour activer ou désactiver l'authentification SNTP, modifier la clé d'authentification correspondant à un ID de clé de cryptage afin de définir cette clé d'authentification comme clé de confiance et supprimer l'ID de clé de cryptage sélectionné. Pour afficher cette page, cliquez sur System (Système) ® SNTP ® Authentication (Authentification) dans l'arborescence. Figure 6-10. Page SNTP Authentication (Authentification SNTP) Cette page contient les champs suivants : SNTP Authentication (Authentification SNTP) : si cette option est activée, les sessions SNTP ouvertes entre le périphérique et un serveur SNTP doivent être ...
Page 15: Affichage De La Table Des Clés D'authentification
La clé d'authentification SNTP est ajoutée et le périphérique est mis à jour. Affichage de la table des clés d'authentification 1. Affichez la page SNTP Authentication (Authentification SNTP). 2. Cliquez sur Show All (Afficher tout). La page Authentication Key Table (Table des clés d'authentification) s'affiche. Figure 6-12. Page Authentication Key Table (Table des clés d'authentification) Suppression d'une clé d'authentification 1. Affichez la page SNTP Authentication (Authentification SNTP). 2. Cliquez sur Show All (Afficher tout). La page Authentication Key Table (Table des clés d'authentification) s'affiche.
Page 16: Ajout D'un Serveur Sntp
Cette page contient les champs suivants : SNTP Server (Serveur SNTP) : contient un menu déroulant permettant de sélectionner l'adresse IP d'un serveur SNTP défini par l'utilisateur. Le bouton Add (Ajouter) permet de définir jusqu'à 8 serveurs SNTP. Encryption Key ID (ID de clé de cryptage) : indique l'ID de clé défini par l'utilisateur pour la communication entre le serveur SNTP et le périphérique. Cet ID est défini dans la page SNTP Authentication (Authentification SNTP). Priority (1-8) (Priorité, 1-8) : indique la priorité du serveur en ce qui concerne l'ordre d'envoi des requêtes SNTP. Les valeurs admises sont comprises entre 1 et 8, 1 étant la valeur par défaut. Les serveurs associés aux numéros les moins élevés sont prioritaires. Status (État) : affiche l'état de fonctionnement du serveur SNTP. Les valeurs possibles sont les suivantes : Up (En fonctionnement) : le serveur SNTP fonctionne normalement. Down (Non disponible) : indique qu'un serveur SNTP n'est pas disponible, parce qu'il n'est pas connecté ou en panne, par exemple. In progress (En cours) : le serveur SNTP est en train d'envoyer ou de recevoir des informations SNTP. Unknown (Inconnu) : l'état d'avancement de l'envoi d'informations SNTP est inconnu. Par exemple, le périphérique recherche une interface. Last Response (Dernière réponse) : affiche l'heure de réception de la dernière réponse envoyée par le serveur SNTP. Remove SNTP Server (Supprimer un serveur SNTP) : lorsqu'elle est cochée, cette option supprime le serveur SNTP sélectionné dans la liste SNTP Servers (Serveurs SNTP). Ajout d'un serveur SNTP 1. Affichez la page SNTP Servers (Serveurs SNTP). ...
Page 17: Suppression Du Serveur Sntp
La page SNTP Servers Table (Table des serveurs SNTP) s'affiche. 3. Cliquez sur Edit (Modifier) en regard du nom du serveur SNTP à modifier. 4. Modifiez les champs appropriés. 5. Cliquez sur Apply Changes (Appliquer les modifications). Les informations du serveur SNTP sont mises à jour. Suppression du serveur SNTP ...
Page 18: Paramètres Globaux
Paramètres globaux La page Global Settings (Paramètres globaux) permet d'activer les journaux globalement et de définir leurs paramètres. Les messages sont classés par ordre de sévérité décroissant. Pour afficher cette page, cliquez sur System (Système) ® Logs (Journaux) ® Global Settings (Paramètres globaux) dans l'arborescence. Figure 6-16. Page Global Settings (Paramètres globaux) Cette page contient les champs suivants : Logging (Journalisation) : active une journalisation globale du périphérique pour la mémoire cache, les fichiers et le serveur. Tous les journaux affichés sur la console sont enregistrés dans les fichiers journaux. Les valeurs admises sont les suivantes : Enable (Activer) : active l'enregistrement des journaux pour la mémoire cache (RAM), les fichiers (FLASH) et un serveur externe. Disable (Désactiver) : désactive l'enregistrement des journaux. L'enregistrement des journaux affichés sur la console ne peut pas être désactivé. Section Severity (Sévérité) Utilisez les cases à cocher de cette section pour régler la sensibilité de la console, de la mémoire persistante et des fichiers journaux. Lorsque vous sélectionnez un niveau spécifique, tous les niveaux supérieurs sont automatiquement sélectionnés. Par exemple, si vous sélectionnez le niveau Error, le système sélectionne automatiquement Error, Critical, Alert et Emergency (Erreur, Critique, Alerte et Urgence). De même, si vous désélectionnez le niveau Error, tous les niveaux inférieurs (par exemple Error, Warning, Notice, Informational, Debug) sont également désélectionnés. Emergency (Urgence) : niveau d'avertissement le plus élevé. Si le périphérique est en panne ou ne fonctionne pas correctement, un journal des urgences est enregistré sur celui-ci. Alert (Alerte) : niveau d'avertissement élevé, au second rang sur l'échelle de sévérité. Un journal des alertes est enregistré en cas de dysfonctionnement grave du périphérique (toutes les fonctions sont arrêtées, etc.). Critical (Critique) : niveau d'avertissement élevé, au troisième rang sur l'échelle de sévérité. Un journal des événements critiques est enregistré en cas de dysfonctionnement critique du périphérique (par exemple lorsque deux ports ne fonctionnent plus alors que tous les autres sont opérationnels). Error (Erreur) : une erreur s'est produite sur le périphérique (port déconnecté, par exemple). Warning (Avertissement) : niveau d'avertissement le plus faible. Notice (Remarque) : fournit des informations sur le périphérique aux administrateurs réseau. ...
Page 19: Activation De La Journalisation Globale À L'aide Des Commandes Cli
1. Affichez la page Global Settings (Paramètres globaux). 2. Dans le menu déroulant Logging (Journalisation), sélectionnez Enable (Activer). 3. Utilisez les cases à cocher pour sélectionner le type de consignation et la sévérité. REMARQUE : Lorsque vous sélectionnez un niveau spécifique, tous les niveaux supérieurs sont automatiquement sélectionnés. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres de journalisation sont enregistrés et le périphérique est mis à jour. Activation de la journalisation globale à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Syslog Commands (Commandes syslog) ...
Page 20: Suppression D'entrées De Journal À L'aide Des Commandes Cli
Suppression d'entrées de journal à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Syslog Commands (Commandes syslog) Fichier journal La page Log File (Fichier journal) contient des informations sur des entrées spécifiques du journal : heure de création, sévérité et description. Pour afficher cette page, cliquez sur System (Système) ® Logs (Journaux) ® Log File (Fichier journal) dans l'arborescence. Figure 6-18. Page Log File (Fichier journal) Cette page contient les champs suivants : Log Index (Index de journalisation) : numéro de l'entrée dans la table du fichier journal.
Page 21: Envoi De Journaux À Un Serveur
Cette page contient les champs suivants : Log Server (Serveur de journalisation) : serveur auxquels les entrées peuvent être envoyées. UDP Port (1-65535) (Port UDP, 1-65535) : port UDP à partir duquel les entrées sont envoyées. La valeur par défaut est de 514. Facility (Voie de transmission) : application définie par l'utilisateur, à partir de laquelle les journaux système sont envoyés au serveur distant. Une seule voie de transmission peut être affectée à chaque serveur. Si vous en définissez une seconde, celle-ci remplace la première. Toutes les applications définies pour un périphérique utilisent la même voie de transmission sur un serveur. Les valeurs admises vont de Local 0 à Local 7. Description : définit la description du serveur. La longueur maximale est de 64 caractères. Severity (Sévérité) : sévérité des entrées. Lorsque vous sélectionnez un niveau spécifique, tous les niveaux supérieurs sont automatiquement sélectionnés. Remove Log Server (Supprimer un serveur de journalisation) : supprime un serveur de la liste Log Server (Serveur de journalisation). Cochez la case pour supprimer le serveur de la liste. La page Remote Log Server Settings (Paramètres des serveurs de journalisation distants) affiche également une liste des niveaux de sévérité. Ces niveaux sont identiques à ceux indiqués dans la page RAM Log Table (Table du journal stocké dans la RAM). ...
Page 22: Affichage/Suppression D'un Serveur De Journalisation
3. Complétez les champs de la boîte de dialogue et cliquez sur Apply Changes (Appliquer les modifications). La liste Log Server (Serveur de journalisation) n'affiche le nom du serveur que lorsque vous revenez à la page Remote Log Server Settings (Paramètres des serveurs de journalisation distants). Affichage/Suppression d'un serveur de journalisation 1. Affichez la page Remote Log Server Settings (Paramètres des serveurs de journalisation distants). 2. Cliquez sur Show All (Afficher tout) pour ouvrir la page Remote Log Servers Table (Table des serveurs de journalisation distants). Figure 6-21.
Page 23: Interface De Gestion
Interface de gestion La page Management Interface (Interface de gestion) permet de définir l'adresse IP de l'interface de gestion, le masque de sous-réseau et l'adresse IP de la passerelle par défaut. Elle permet également d'activer et de désactiver le protocole d'amorçage. Pour afficher cette page, cliquez sur System (Système) ® IP Addressing (Adressage IP) ® Management Interface (Interface de gestion) dans l'arborescence. Figure 6-22. Page Management Interface (Interface de gestion) Page Management Interface (Interface de gestion) Cette page contient les champs suivants : IP Address (Adresse IP) : affiche l'adresse IP de l'interface de gestion.
Page 24: Ajout D'un Serveur Dns
Pour afficher cette page, cliquez sur System (Système) ® IP Addressing (Adressage IP) ® Domain Name Server (Serveur DNS) dans l'arborescence. Figure 6-23. Page Domain Name Server (Serveur DNS) Cette page contient les champs suivants : DNS Status (État du DNS) : active ou désactive la conversion des noms en adresses IP par le serveur DNS. DNS Server (Serveur DNS) : contient la liste des serveurs DNS. Pour ajouter de tels serveurs, utilisez la page Add DNS Server (Ajouter un serveur DNS). Remove (Supprimer) : lorsqu'elle est cochée, cette option supprime le serveur DNS sélectionné. Ajout d'un serveur DNS ...
Page 25: Définition Des Noms De Domaines Dns À L'aide Des Commandes Cli
Cette page contient le champ suivant : Default Domain Name (0-255 characters) (Nom de domaine par défaut, 0-255 caractères) : contient le nom de domaine par défaut défini par l'utilisateur. Une fois défini, le nom de domaine par défaut est appliqué à tous les noms d'hôtes non qualifiés. Définition des noms de domaines DNS à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IP Addressing Commands (Commandes d'adressage IP) Mappage des noms d'hôtes La page Host Name Mapping (Mappage des noms d'hôtes) permet d'affecter une adresse IP à un nom d'hôte statique. Elle fournit une adresse IP par système hôte. Pour afficher cette page, cliquez sur System (Système) ® IP Addressing (Adressage IP) ® Host Name Mapping (Mappage des noms d'hôtes). Figure 6-26. Page Host Name Mapping (Mappage des noms d'hôtes) Cette page contient les champs suivants : Host Name (Nom d'hôte) : répertorie les noms d'hôtes. Ces derniers sont définis dans la page Add Static Host Name Mapping (Ajouter un mappage de nom...
Page 26: Affichage De La Table De Mappage Des Noms D'hôte Statiques
1. Affichez la page Host Name Mapping (Mappage des noms d'hôtes). 2. Cliquez sur Add (Ajouter). La page Add Static Host Name Mapping (Ajouter un mappage de nom d'hôte statique) s'affiche. Figure 6-27. Page Add Static Host Name Mapping (Ajouter un mappage de nom d'hôte statique) 3. Complétez les champs appropriés. 4. Cliquez sur Apply Changes (Appliquer les modifications). L'adresse IP est mappée avec le nom d'hôte et le périphérique est mis à jour. Affichage de la table de mappage des noms d'hôte statiques 1. Affichez la page Host Name Mapping (Mappage des noms d'hôtes). ...
Page 27: Affichage De La Table Arp À L'aide Des Commandes Cli
correspondante. Pour afficher cette page, cliquez sur System (Système) ® IP Addressing (Adressage IP) ® ARP dans l'arborescence. Figure 6-29. Page ARP Table (Table ARP) Cette page contient les champs suivants : IP Address (Adresse IP) : adresse IP de la station associée à l'adresse MAC spécifiée ci-dessous. MAC Address (Adresse MAC) : adresse MAC de la station associée à l'adresse IP dans la table ARP. Affichage de la table ARP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IP Addressing Commands (Commandes d'adressage IP) ...
Page 28: Ajout D'une Entrée De Relais Udp
0.0.0.0 à 0.255.255.255 127.0.0.0 à 127.255.255.255 UDP Destination Port (1-65535) (Port de destination UDP, 1-65535) : numéro du port UDP de destination des paquets UDP à relayer. Le tableau suivant répertorie les affectations des ports UDP. Numéro du port UDP Application Echo Echo SysStat Utilisateur actif NetStat NetStat Quote Citation du jour CHARGEN Générateur de caractères FTP-data Données FTP Heure Heure NAMESERVER Serveur de nom d'hôte NICNAME Qui est-ce DOMAIN Serveur DNS TFTP Transfert de fichiers simple SUNRPC Sun Microsystems Rpc Heure réseau...
Page 29: Suppression D'un Relais Udp
4. Cliquez sur Apply Changes (Appliquer les modifications). Le relais UDP est ajouté et le périphérique est mis à jour. 5. Cliquez sur Back (Précédent) pour revenir à la page UDP Relay (Relais UDP). REMARQUE : Si le relais UDP est activé alors qu'aucun numéro de port UDP n'a été défini, le périphérique transmet par défaut les paquets de diffusion UDP pour les services suivants : service de noms IEN-116 (port 42), DNS (port 53), serveur de noms NetBIOS (port 137), serveur de datagrammes NetBIOS (port 138), serveur TACACS (port 49) et service d'heure (port 37). ...
Page 30: Réalisation D'un Test De Câble
Cette page contient les champs suivants : Interface : interface à laquelle le câble est connecté. Test Result (Résultat du test) : résultats du test du câble. Ce champ peut prendre les valeurs suivantes : No Cable (Aucun câble) : aucun câble n'est connecté au port. Open Cable (Câble ouvert) : le câble est ouvert. Short Cable (Câble en court-circuit) : un court-circuit est survenu sur le câble. OK : le test du câble a abouti. Fiber Cable (Câble à fibre optique) : un câble à fibre optique est raccordé au port. Cable Fault Distance (Emplacement du défaut du câble) : distance entre le port et l'endroit où l'erreur est survenue sur le câble. Last Update (Dernière mise à jour) : dernier test effectué sur ce port. Cable Length (Longueur du câble) : longueur approximative du câble. Ce test peut être effectué uniquement lorsque les ports sont activés et fonctionnent à 1 Gbps. Réalisation d'un test de câble 1. Vérifiez que les deux extrémités du câble de cuivre sont raccordées à un périphérique. 2. Affichez la page Integrated Cable Test for Copper Cables (Test intégré pour les câbles de cuivre). 3. Cliquez sur Run Test (Lancer le test). Le test du câble en cuivre est réalisé et les résultats s'affichent dans la page Integrated Cable Test for Copper Cables (Test intégré pour les câbles de ...
Page 31: Tests Des Câbles De Cuivre À L'aide Des Commandes Cli
Tests des câbles de cuivre à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : PHY Diagnostics Commands (Commandes de diagnostic PHY) Diagnostics des émetteurs-récepteurs optiques La page Optical Transceiver Diagnostics (Diagnostics des émetteurs-récepteurs optiques) permet de tester les câbles à fibre optique. Pour afficher cette page, cliquez sur System (Système) ® Diagnostics ® Optical Transceiver Diagnostics (Diagnostics des émetteurs-récepteurs optiques) dans l'arborescence. REMARQUE : Les diagnostics des émetteurs-récepteurs optiques ne peuvent être lancés que si la liaison est établie. ...
Page 32: Affichage De La Table De Résultats Des Diagnostics Pour Les Émetteurs-Récepteurs Optiques
Affichage de la table de résultats des diagnostics pour les émetteurs-récepteurs optiques 1. Affichez la page Optical Transceiver Diagnostics (Diagnostics des émetteurs-récepteurs optiques). 2. Cliquez sur Show All (Afficher tout). 3. Sélectionnez l'unité voulue dans le menu déroulant. Figure 6-35. Page Optical Transceiver Diagnostics Table (Table des diagnostics des émetteurs-récepteurs optiques) Le test est effectué et la page Optical Transceiver Diagnostics Table (Table des diagnostics des émetteurs-récepteurs optiques) s'affiche. Test des câbles à fibre optique à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : PHY Diagnostics Commands (Commandes de diagnostic PHY) Gestion de la sécurité du périphérique ...
Page 33: Affichage Du Profil D'accès
Access Profile (Profil d'accès) : affiche le profil d'accès. Current Active Access Profile (Profil d'accès actif) : affiche le profil actuellement activé. Set Active Access Profile (Définir le profil d'accès actif) : active le profil d'accès. Remove Profile (Supprimer un profil) : lorsqu'elle est cochée, cette option supprime un profil d'accès de la liste Access Profile (Profil d'accès). REMARQUE : L'attribution d'un profil d'accès à une interface implique que l'accès via les autres interfaces est refusé. Si aucun profil d'accès n'est activé, le périphérique est accessible via toutes les interfaces. Affichage du profil d'accès 1. Affichez la page Access Profile (Profil d'accès). 2. Cliquez sur Show All (Afficher tout) pour ouvrir la page Profile Rules Table (Table des règles de profil). Figure 6-37. Page Profile Rules Table (Table des règles de profil) ...
Page 34: Activation D'un Profil D'accès
4. Complétez les champs suivants : Management Method (Méthode de gestion) : effectuez une sélection dans la liste déroulante. La stratégie appliquée est limitée par la méthode de gestion choisie. Interface : si la stratégie doit utiliser une règle basée sur l'interface, cochez la case correspondant à cette dernière. Il peut s'agir d'une interface physique, d'un LAG ou d'un VLAN. Source IP Address (Adresse IP source) : cochez cette case si la stratégie doit utiliser une règle basée sur l'adresse IP du client à l'origine du trafic de gestion. Indiquez le masque et l'adresse IP source dans les champs prévus à cet effet. Le masque peut être indiqué dans les deux formats suivants : notation IP à points (exemple : 255.255.255.0) ou longueur du préfixe (exemple : 32). Action : choisissez l'action à exécuter lorsque les conditions définies dans les règles ci-dessus sont réunies. Utilisez la liste déroulante pour autoriser (Permit) ou refuser (Deny) l'accès. Rule Priority (Priorité des règles) : définit la priorité des règles. Ces dernières sont vérifiées par rapport à la demande entrante, dans l'ordre de priorité croissant. Lorsqu'une correspondance est identifiée, l'action est effectuée et les règles de priorité inférieure ne sont pas exécutées. Par exemple, si vous configurez l'adresse IP source 10.10.10.10 sur Permit (Autoriser) en priorité 1 et sur Deny (Refuser) en priorité 2, l'accès est autorisé si le profil est actif, et la seconde règle est ignorée. 5. Cliquez sur Apply Changes (Appliquer les modifications). Le nouveau profil d'accès est ajouté et le périphérique est mis à jour.
Page 35: Suppression D'une Règle
croissant. Lorsqu'une correspondance est identifiée, l'action est effectuée et les règles de priorité inférieure ne sont pas exécutées. Par exemple, si vous configurez l'adresse IP source 10.10.10.10 sur Permit (Autoriser) en priorité 1 et sur Deny (Refuser) en priorité 2, l'accès est autorisé si le profil est actif, et la seconde règle est ignorée. 4. Cliquez sur Apply Changes (Appliquer les modifications). La règle est ajoutée au profil d'accès et le périphérique est mis à jour. Suppression d'une règle 1. Affichez la page Access Profile (Profil d'accès). 2. Cliquez sur Show All (Afficher tout) pour ouvrir la page Profile Rules Table (Table des règles de profil). 3. Sélectionnez une règle. ...
Page 36: Authentication Method (Méthode D'authentification)
Enable (Activer) : active le mode privilège. Authentication Method (Méthode d'authentification) Optional Methods (Méthodes facultatives) : méthodes d'authentification des utilisateurs. Les options disponibles sont les suivantes : None (Aucune) : aucune authentification des utilisateurs n'est effectuée. Local (Locale) : l'authentification des utilisateurs est effectuée au niveau du périphérique, qui vérifie le nom d'utilisateur et le mot de passe. RADIUS : l'authentification des utilisateurs est effectuée au niveau du serveur RADIUS. Pour plus d'informations sur les serveurs RADIUS, voir Paramètres RADIUS. TACACS+ : l'authentification des utilisateurs est effectuée au niveau du serveur TACACS+. Pour plus d'informations sur les serveurs TACACS+, voir Paramètres TACACS+. Line (Ligne) : le mot de passe de ligne est utilisé pour l'authentification des utilisateurs. Enable (Activation) : le mot de passe d'activation est utilisé pour l'authentification. REMARQUE : L'authentification des utilisateurs est effectuée selon l'ordre des méthodes sélectionnées. Si une erreur survient au cours de l'authentification, la méthode sélectionnée suivante est utilisée. Par exemple, si les options sélectionnées sont Local, puis RADIUS, l'utilisateur est d'abord authentifié localement puis via un serveur RADIUS externe. Selected Methods (Méthodes sélectionnées) : méthode d'authentification sélectionnée. Remove (Supprimer) : supprime le profil sélectionné. Ajout d'un profil d'authentification 1. Affichez la page Authentication Profiles (Profils d'authentification). 2.
Page 37: Configuration D'un Profil D'authentification À L'aide Des Commandes Cli
1. Affichez la page Authentication Profiles (Profils d'authentification). 2. Cliquez sur Show All (Afficher tout). La page Authentication Profiles (Profils d'authentification) s'affiche. Figure 6-42. Page Authentication Profiles Table (Table des profils d'authentification) 3. Cochez la case Remove (Supprimer) en regard du profil à supprimer. ...
Page 38: Application D'une Liste De Méthodes D'authentification À Des Sessions De Console
None (Aucune) : aucune méthode d'authentification n'est utilisée pour l'accès. Local : l'authentification est effectuée en local. RADIUS : l'authentification est effectuée au niveau du serveur RADIUS. TACACS+ : l'authentification est effectuée au niveau du serveur TACACS+. Local, None (Locale, aucune) : l'authentification est d'abord effectuée en local. RADIUS, None (RADIUS, aucune) : l'authentification est d'abord effectuée au niveau du serveur RADIUS. Si celle-ci ne peut pas être vérifiée, aucune autre méthode d'authentification n'est utilisée. Une authentification n'est possible que si le serveur distant permettant d'identifier l'utilisateur peut être contacté. S'il peut l'être, la réponse qu'il envoie est toujours prise en compte. TACACS+, None (TACACS+, aucune) : l'authentification est d'abord effectuée au niveau du serveur TACACS+. Si celle-ci ne peut pas être vérifiée, aucune autre méthode d'authentification n'est utilisée. Une authentification n'est possible que si le serveur distant permettant d'identifier l'utilisateur peut être contacté. S'il peut l'être, la réponse qu'il envoie est toujours prise en compte. Local, RADIUS (Locale, RADIUS) : l'authentification est d'abord effectuée en local. Si cette opération n'aboutit pas, le serveur RADIUS tente d'authentifier la méthode de gestion. Si cette deuxième opération n'aboutit pas, la session est bloquée. Local, TACACS+ (Locale, TACACS+) : l'authentification est d'abord effectuée en local. Si cette opération n'aboutit pas, le serveur TACACS+ tente d'authentifier la méthode de gestion. Si cette deuxième opération n'aboutit pas, la session est bloquée. RADIUS, Local (RADIUS, locale) : l'authentification est d'abord effectuée au niveau du serveur RADIUS. Si cette opération n'aboutit pas, la session est authentifiée en local. Si cette deuxième opération n'aboutit pas, la session est bloquée. TACACS+, Local (TACACS+, locale) : l'authentification est d'abord effectuée au niveau du serveur TACACS+. Si cette opération n'aboutit pas, la session est authentifiée en local. Si cette deuxième opération n'aboutit pas, la session est bloquée. Local, RADIUS, None (Locale, RADIUS, aucune) : l'authentification est d'abord effectuée en local. Si cette opération n'aboutit pas, le serveur RADIUS tente d'authentifier la méthode de gestion. Si cette deuxième opération n'aboutit pas, la session est autorisée. RADIUS, Local, None (RADIUS, locale, aucune) : l'authentification est d'abord effectuée au niveau du serveur RADIUS. Si cette opération n'aboutit pas, la session est authentifiée en local. Si cette deuxième opération n'aboutit pas, la session est autorisée. Local, TACACS+, None (Locale, TACACS+, aucune) : l'authentification est d'abord effectuée en local. Si cette opération n'aboutit pas, le serveur TACACS+ tente d'authentifier la méthode de gestion. Si cette deuxième opération n'aboutit pas, la session est autorisée. TACACS+, Local, None (TACACS+, locale, aucune) : l'authentification est d'abord effectuée au niveau du serveur TACACS+. Si cette opération n'aboutit pas, la session est authentifiée en local. Si cette deuxième opération n'aboutit pas, la session est autorisée.
Page 39: Attribution D'une Séquence D'authentification À Des Sessions Http
Attribution d'une séquence d'authentification à des sessions HTTP 1. Affichez la page Select Authentication (Sélectionner une authentification). 2. Sous HTTP, sélectionnez une méthode d'authentification dans le champ Optional Methods (Méthodes facultatives) et cliquez sur le bouton représentant une flèche vers la droite. La méthode d'authentification sélectionnée passe dans le champ Selected Methods (Méthodes sélectionnées). 3. Répétez l'opération jusqu'à ce que la séquence d'authentification souhaitée s'affiche dans le champ Selected Methods (Méthodes sélectionnées). 4. Cliquez sur Apply Changes (Appliquer les modifications). Les sessions HTTP sont associées à la séquence d'authentification. Affectation de méthodes d'accès, de profils ou de séquences d'authentification à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : AAA Commands (Commandes AAA) ...
Page 40: Définition Des Contraintes Liées Aux Mots De Passe
Cette page contient les champs suivants : Password Minimum Length (8-64) (Longueur minimale du mot de passe, 8-64) : lorsqu'elle est cochée, cette option indique le nombre minimum de caractères que le mot de passe doit contenir. Par exemple, l'administrateur peut indiquer que tous les mots de passe de ligne doivent contenir au moins 10 caractères. Enable Password Aging (1-365) (Activer l'expiration du mot de passe, 1-365) : lorsqu'elle est cochée, cette option indique le délai qui s'écoule avant l'expiration du mot de passe. Les valeurs possibles sont comprises entre 1 et 365 jours. Cette fonction n'est opérationnelle que si l'horloge du commutateur est synchronisée avec un serveur SNTP. Pour plus d'informations, reportez-vous à la section "Clock Commands" (Commandes de synchronisation) du document "CLI Reference Guide" (Guide de référence CLI). Consecutive Passwords Before Reuse (1-10) (Mots de passe consécutifs avant réutilisation, 1-10) : indique le nombre de modifications du mot de passe au terme duquel il est possible de réutiliser un ancien mot de passe. Les valeurs possibles sont comprises entre 1 et 10. REMARQUE : L'utilisateur reçoit une notification lui demandant de changer le mot de passe avant son expiration. Les utilisateurs Web ne visualisent pas cette notification. Enable Login Attempts(1-5) (Nombre de tentatives de connexion autorisées, 1-5) : lorsqu'elle est sélectionnée, cette option permet de bloquer un utilisateur après un certain nombre de tentatives de connexion infructueuses (mot de passe incorrect). Par exemple, si le nombre maximum de tentatives de connexion a été défini sur cinq et si l'utilisateur tente de se connecter cinq fois en utilisant un mot de passe non valide, le périphérique bloque cet utilisateur à la sixième tentative. Le compte de l'utilisateur doit alors être réactivé par un superutilisateur. Les valeurs admises sont comprises entre 1 et 5. Définition des contraintes liées aux mots de passe 1. Affichez la page Password Management (Gestion des mots de passe). ...
Page 41: Attribution De Droits D'accès À Un Utilisateur
Cette page contient les champs suivants : User Name (Nom d'utilisateur) : liste des utilisateurs. Access Level (Niveau d'accès) : niveau d'accès des utilisateurs. Le niveau d'accès le plus bas est 1 (lecture seule) et le plus élevé est 15 (lecture/écriture). Pour suspendre l'accès d'un utilisateur, définissez le niveau 0. Cette opération ne peut être effectuée que par un utilisateur possédant le niveau d'accès 15. Password (8-64 Characters) (Mot de passe, 8-64 caractères) : mot de passe défini par l'utilisateur. Confirm Password (Confirmer le mot de passe) : permet de confirmer le mot de passe défini par l'utilisateur. Remove (Supprimer) : lorsque cette option est sélectionnée, elle permet de supprimer des utilisateurs de la base de données utilisateurs locale. Attribution de droits d'accès à un utilisateur 1. Affichez la page Local User Database (Base de données utilisateurs locale). 2. Sélectionnez un utilisateur dans le champ User Name (Nom d'utilisateur). 3. Complétez les champs avec les valeurs appropriées. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les droits d'accès et les mots de passe de l'utilisateur sont définis et le périphérique est mis à jour.
Page 42: Affichage Des Utilisateurs De La Base De Données Locale
Affichage des utilisateurs de la base de données locale 1. Affichez la page Local User Database (Base de données utilisateurs locale). 2. Cliquez sur Show All (Afficher tout) pour ouvrir la page Local User Table (Table des utilisateurs locaux). Tous les membres de la base de données utilisateurs locale sont affichés. Figure 6-47. Page Local User Table (Table des utilisateurs locaux) ...
Page 43: Définition De Mots De Passe De Ligne
Cette page contient les champs suivants : Line Mode (Mode de la ligne) : le menu déroulant indique si l'accès au périphérique est effectué au moyen d'une console, d'une session Telnet standard ou d'une session Telnet sécurisée (SSH). Line Password (8-64 characters) (Mot de passe de ligne, 8-64 caractères) : mot de passe de ligne permettant d'accéder au périphérique au moyen d'une console, d'une session Telnet standard ou d'une session Telnet sécurisée. Le mot de passe s'affiche sous la forme d'une chaîne d'astérisques (*****). Confirm Password (8-64 characters) (Confirmer le mot de passe, 8-64 caractères) : confirme le nouveau mot de passe de ligne. Le mot de passe s'affiche sous la forme d'une chaîne d'astérisques (*****). Définition de mots de passe de ligne 1. Affichez la page Line Password (Mot de passe de ligne). 2. Indiquez si l'accès au périphérique est effectué au moyen d'une console, d'une session Telnet standard ou d'une session Telnet sécurisée (SSH). 3. Renseignez le champ Line Password (Mot de passe de ligne) correspondant au type de session que vous utilisez pour vous connecter au périphérique. ...
Page 44: Définition De Mots De Passe D'activation
Définition de mots de passe d'activation 1. Affichez la page Enable Password (Mot de passe d'activation). 2. Indiquez le mot de passe d'activation. 3. Confirmez le mot de passe d'activation. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le mot de passe d'activation est défini. Attribution de mots de passe d'activation à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : AAA Commands (Commandes AAA)
Page 45: Définition Des Paramètres Tacacs
usine. Status (État) : état de la connexion entre le périphérique et le serveur TACACS+. Les valeurs possibles sont les suivantes : Connected (Connecté) : le périphérique est actuellement connecté au serveur TACACS+. Not Connected (Non connecté) : le périphérique n'est pas connecté au serveur TACACS+ actuellement. Les champs de la section Default Parameters (Paramètres par défaut) contiennent des valeurs qui sont automatiquement appliquées aux nouveaux serveurs TACACS+. Key String (0-128 Characters) (Clé de cryptage, 0-128 caractères) : entrez la clé par défaut à utiliser pour l'authentification et le cryptage des communications TACACS+ entre le périphérique et le serveur TACACS+. Timeout for Reply (1-30) (Délai de réponse, 1-30 secondes) : indiquez le délai qui doit s'écouler avant l'expiration de la connexion entre le périphérique et le serveur TACACS+. Définition des paramètres TACACS+ 1. Affichez la page TACACS+ Settings (Paramètres TACACS+). 2. Complétez les champs avec les valeurs appropriées. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres TACACS+ sont mis à jour sur le périphérique.
Page 46: Suppression D'un Serveur De La Liste Des Serveurs Tacacs
Suppression d'un serveur de la liste des serveurs TACACS+ 1. Affichez la page TACACS+ Settings (Paramètres TACACS+). 2. Cliquez sur Show All (Afficher tout). La page TACACS+ Servers Table (Table des serveurs TACACS+) s'affiche. 3. Sélectionnez une entrée dans la table. 4. Cochez la case Remove (Supprimer). ...
Page 47: Ajout D'un Serveur Radius
valeurs possibles vont de 1 à 10. La valeur par défaut est de 3. Si aucune valeur spécifique n'est définie pour l'hôte, la valeur globale s'applique à tous les hôtes. Cochez Use Default (Utiliser la valeur par défaut) pour sélectionner la valeur par défaut définie par l'utilisateur. Timeout for Reply (1-30) (Délai de réponse, 1-30) : délai (en secondes) pendant lequel le périphérique attend une réponse du serveur RADIUS avant expiration. Les valeurs possibles vont de 1 à 30. La valeur par défaut est de 3. Si aucune valeur spécifique n'est définie pour l'hôte, la valeur globale s'applique à tous les hôtes. Cochez Use Default (Utiliser la valeur par défaut) pour sélectionner la valeur par défaut définie par l'utilisateur. Deadtime (0-2000) (Délai d'inactivité, 0-2000) : délai pendant lequel un serveur RADIUS est ignoré lors des demandes de service. Les valeurs possibles vont de 0 à 2000. Si aucune valeur spécifique n'est définie pour l'hôte, la valeur globale s'applique à tous les hôtes. Cochez Use Default (Utiliser la valeur par défaut) pour sélectionner la valeur par défaut définie par l'utilisateur. Key String (0-128 Characters) (Clé de cryptage, 0-128 caractères) : clé utilisée pour l'authentification et le cryptage des communications RADIUS entre le périphérique et le serveur RADIUS. Cette clé doit correspondre au cryptage RADIUS. Si aucune valeur spécifique n'est définie pour l'hôte, la valeur globale s'applique. Cochez Use Default (Utiliser la valeur par défaut) pour sélectionner la valeur par défaut définie par l'utilisateur. Source IP Address (Adresse IP source) : adresse IP du périphérique qui accède au serveur RADIUS. Cochez Use Default (Utiliser la valeur par défaut) pour sélectionner la valeur par défaut définie par l'utilisateur. Usage Type (Type d'utilisation) : liste déroulante permettant de sélectionner le type d'utilisation du serveur RADIUS. REMARQUE : Les paramètres par défaut de cette page sont définis par l'utilisateur. Default Retries (1-10) (Tentatives par défaut, 1-10) : indique le nombre par défaut de requêtes transmises au serveur RADIUS avant échec. Default Timeout for Reply (1-30) (Délai de réponse par défaut, 1-30) : délai par défaut (en secondes) pendant lequel le périphérique attend une réponse du ...
Page 48: Suppression D'un Serveur De La Liste Des Serveurs Radius
1. Affichez la page RADIUS Settings (Paramètres RADIUS). 2. Cliquez sur Show All (Afficher tout). La page RADIUS Servers Table (Table des serveurs RADIUS) s'affiche. Figure 6-55. Page RADIUS Servers Table (Table des serveurs RADIUS) 3. Cliquez sur le lien Edit (Modifier) correspondant à l'entrée sélectionnée. ...
Page 49: Modification Des Paramètres Du Serveur Telnet
Cette page contient les champs suivants : New Telnet Sessions (Nouvelles sessions Telnet) : contrôle le mode d'administration des sessions Telnet entrantes. Si vous définissez ce mode sur Block (Bloquer), les nouvelles sessions Telnet ne sont pas autorisées, mais les sessions existantes ne sont pas interrompues. La valeur par défaut est Allow (Autoriser). Telnet Port Number (Numéro de port Telnet) : numéro de port à utiliser pour le lancement de la session Telnet. Ce port sera utilisé pour la nouvelle session Telnet entrante. Si vous avez modifié le port du serveur Telnet, seules les nouvelles sessions Telnet entrantes utiliseront ce nouveau port. Les sessions Telnet existantes ne sont pas affectées. Modification des paramètres du serveur Telnet 1. Affichez la page Telnet Server Configuration (Configuration du serveur Telnet). 2. Complétez les champs appropriés. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres sont enregistrés et le périphérique est mis à jour. ...
Page 50: Configuration Des Paramètres De Protection Contre Les Refus De Service
Cette page contient les champs suivants : Denial of Service SIP=DIP (Refus de service - IP source égale à IP cible) : lorsque cette fonction de prévention est activée, le commutateur rejette les paquets dont les adresses IP source et cible sont identiques. Denial of Service First Fragment (Refus de service - Premier fragment) : lorsque cette fonction de prévention est activée, le commutateur rejette les paquets dont l'en-tête TCP est d'une taille inférieure à la limite minimale définie. Denial of Service Min TCP Hdr Size (Refus de service - Taille minimale de l'en-tête TCP) : définit la taille minimale autorisée pour l'en-tête TCP. Si l'option de prévention Denial of Service First Fragment (Refus de service - Premier fragment) est activée, le commutateur rejette les paquets possédant un en-tête TCP dont la taille est inférieure à cette taille minimale. Denial of Service TCP Fragment (Refus de service - Fragment TCP) : lorsque cette fonction de prévention est activée, le commutateur rejette les paquets pour lesquels le décalage de fragments IP est égal à 1.
Page 51: Paramètres Globaux Snmp
versions 1, 2 et 3 de ce protocole. REMARQUE : Par défaut, SNMPv2 est automatiquement activé sur le périphérique. Pour activer SNMPv3, un identifiant de moteur local doit être défini pour le périphérique. Par défaut, cet identifiant correspond à l'adresse MAC du commutateur. Cependant, lorsque ce dernier fonctionne en mode empilage, il est important de configurer l'ID du moteur local approprié pour la pile. En outre, l'ID défini doit être unique au sein du réseau. Cette opération est indispensable car l'ID du moteur par défaut d'une pile correspond à l'adresse MAC de l'unité principale, qui peut changer si cette dernière tombe en panne et est remplacée par une autre unité de la pile. Pour plus d'informations sur la configuration de l'ID de moteur local, voir Paramètres globaux SNMP. SNMP v1 et v2 L'agent SNMP gère une liste de variables qui sont utilisées pour gérer le commutateur. Ces variables sont définies dans la base MIB (Management Information Base, base d'informations de gestion). Celle-ci contient les variables gérées par l'agent SNMP, lequel définit le format de spécifications MIB et celui qui est utilisé pour accéder aux informations sur le réseau. Les droits d'accès à l'agent SNMP sont contrôlés par des chaînes d'accès. SNMP v3 SNMP v3 applique également un contrôle d'accès et un nouveau mécanisme d'interruption aux PDU SNMPv1 et SNMPv2. Par ailleurs, le modèle de sécurité utilisateur (User Security Model ou USM) est défini pour SNMPv3. Il comprend les éléments suivants : Authentication (Authentification) : garantit l'intégrité des données et authentifie leur origine. Privacy (Confidentialité) : garantit la confidentialité des informations contenues dans les messages. Le mode CBC (Cipher-Bock-Chaining, cryptage par chaînage de blocs) est utilisé pour le cryptage. Un message SNMP peut être protégé par la fonction d'authentification uniquement, ou bien à la fois par l'authentification et la confidentialité. Toutefois, la confidentialité ne peut pas être activée sans authentification. Timeliness (Ponctualité) : offre une protection contre le retard dans la transmission de messages ou contre la transmission de messages redondants. L'agent SNMP compare le message entrant et les informations d'horodatage des messages. Key Management (Gestion des clés) : définit la création, les mises à jour et l'utilisation des clés. ...
Page 52: Paramètres Des Vues Snmp
SNMP Traps (Interruptions SNMP) : active ou désactive le périphérique qui envoie les notifications SNMP. Authentication Trap (Interruption liée à l'authentification) : active ou désactive le périphérique qui envoie les interruptions SNMP en cas d'échec de l'authentification. Définition de l'ID du moteur SNMP local 1. Affichez la page Global Parameters (Paramètres globaux). 2. Entrez l'ID hexadécimal voulu dans le champ Local Engine ID (ID du moteur local). 3. Cliquez sur Apply Changes (Appliquer les modifications). Le nouvel ID du moteur local est défini et le périphérique est mis à jour. Utilisation de l'ID de moteur SNMP par défaut 1. Affichez la page Global Parameters (Paramètres globaux). ...
Page 53: Ajout D'une Vue
Cette page contient les champs suivants : View Name (Nom des vues) : répertorie les vues définies par l'utilisateur. Un nom de vue peut contenir jusqu'à 30 caractères alphanumériques. OID Subtree (Sous-arborescence des OID) : définit une chaîne d'ID d'objet SNMP valide pouvant contenir des métacaractères (tels qu'un astérisque, par exemple). View Type (Type de vue) : indique si les OID de la vue sont inclus ou exclus. Remove (Supprimer) : cochez cette option pour supprimer le type de vue affiché. Ajout d'une vue 1. Affichez la page SNMP View Settings (Paramètres des vues SNMP). 2. Cliquez sur Add (Ajouter). La page Add View (Ajouter une vue) s'affiche. Figure 6-60. Page Add View (Ajouter une vue) ...
Page 54: Suppression De Vues Snmp
Suppression de vues SNMP 1. Affichez la page SNMP View Settings (Paramètres des vues SNMP). 2. Cliquez sur Show All (Afficher tout). La page View Table (Table des vues) s'affiche. 3. Sélectionnez une vue SNMP. 4. Cochez la case Remove (Supprimer). 5.
Page 55: Affichage De La Table Des Accès
SNMPv1 : le groupe est associé à la version SNMPv1. SNMPv2 : le groupe est associé à la version SNMPv2. SNMPv3 : le groupe est associé au modèle de sécurité utilisateur (USM) SNMPv3. Security Level (Niveau de sécurité) : niveau de sécurité associé au groupe. Les niveaux de sécurité ne s'appliquent qu'aux groupes SNMPv3. Les valeurs possibles sont les suivantes : noauth no priv (Pas d'authentification ni de confidentialité) : aucun niveau de sécurité, qu'il s'agisse de l'authentification ou de la confidentialité, n'est associé au groupe. auth nopriv (Authentification sans confidentialité) : authentifie les messages SNMP sans les crypter. auth priv (Authentification avec confidentialité) : authentifie et crypte les messages SNMP. Context Prefix (1-30) (Préfixe de contexte, 1-30) : ce champ permet à l'utilisateur d'entrer les 30 premiers caractères du nom du contexte. Operation (Actions) : définit les droits d'accès du groupe. Les valeurs possibles sont les suivantes : Read (Lecture) : sélectionnez une vue autorisant uniquement l'affichage du contenu de l'agent. Si aucune vue n'est sélectionnée, tous les objets peuvent être visualisés, à l'exception des tables correspondant à la communauté, aux utilisateurs SNMPv3 et aux accès. Write (Écriture) : sélectionnez une vue autorisant l'accès en lecture-écriture au contenu de l'agent. Notify (Notification) : sélectionnez une vue autorisant l'envoi d'informations ou d'interruptions SNMP. Ajout de groupes SNMP 1. Affichez la page Access Control Configuration (Configuration du contrôle d'accès). 2. Cliquez sur Add (Ajouter). La page Add an Access Control Configuration (Ajouter une définition de contrôle d'accès) s'affiche. ...
Page 56: Définition Du Contrôle D'accès Snmp À L'aide Des Commandes Cli
1. Affichez la page Access Control Configuration (Configuration du contrôle d'accès). 2. Cliquez sur Show All (Afficher tout). La table des accès s'affiche. 3. Sélectionnez un groupe. 4. Cliquez sur Remove (Supprimer). 5. Cliquez sur Apply Changes (Appliquer les modifications). Le groupe est supprimé et le périphérique est mis à jour. Définition du contrôle d'accès SNMP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : SNMP Commands (Commandes SNMP)
Page 57: Ajout D'utilisateurs Snmpv3 Locaux À Un Groupe
des : un mot de passe à cryptage symétrique CBC-DES est utilisé pour la clé d'authentification. des-key (Clé DES) : une clé d'authentification HMAC-MD5-96 pré-générée est utilisée. Authentication Key (MD5-16; SHA-20 HEX character pairs) (Clé d'authentification, paires de caractères hexadécimaux MD5-16/SHA-20) : définit la clé d'authentification. Une clé d'authentification n'est définie que si la méthode d'authentification est MD5 ou SHA. Remove (Supprimer) : lorsqu'elle est cochée, cette option supprime un utilisateur d'un groupe donné. Ajout d'utilisateurs SNMPv3 locaux à un groupe 1. Affichez la page SNMPv3 User Security Model (Modèle de sécurité utilisateur SNMPv3). 2. Cliquez sur Add Local User (Ajouter un utilisateur local). La page correspondante s'affiche. Figure 6-66. Page Add Local User (Ajouter un utilisateur local) ...
Page 58: Suppression D'une Entrée De La Table Du Modèle De Sécurité Utilisateur
La page User Security Model Table (Table du modèle de sécurité utilisateur) s'affiche : Figure 6-68. Page User Security Model Table (Table du modèle de sécurité utilisateur) Suppression d'une entrée de la table du modèle de sécurité utilisateur 1. Affichez la page User Security Model (Modèle de sécurité utilisateur). 2. Cliquez sur Show All (Afficher tout). La page User Security Model Table (Table du modèle de sécurité utilisateur) s'affiche. 3. Sélectionnez une entrée. 4. Cochez la case Remove (Supprimer). ...
Page 59: Ajout D'une Nouvelle Communauté
Basic (De base) : active le mode SNMP de base pour la communauté sélectionnée. Les valeurs possibles sont les suivantes : Access Mode (Mode d'accès) : définit les droits d'accès de la communauté. Les valeurs possibles sont les suivantes : Read-Only (Lecture seule) : la communauté dispose uniquement d'un accès en lecture pour les objets de la base MIB qui sont inclus dans la vue. Read-Write (Lecture-écriture) : la communauté dispose d'un accès en lecture-écriture aux objets de la base MIB qui sont inclus dans la vue. Super User (Superutilisateur) : la communauté peut lire et modifier tous les objets de la base MIB. View Name (Nom de vue) : répertorie les vues SNMP définies par l'utilisateur. Advanced (Avancé) : répertorie les groupes définis par l'utilisateur. Lorsque le mode SNMP avancé est sélectionné, les règles de contrôle d'accès SNMP correspondant au groupe sont activées pour la communauté sélectionnée. Ce mode active également des groupes SNMP pour des communautés SNMP spécifiques (il est défini uniquement avec SNMPv3). Remove (Supprimer) : lorsqu'elle est cochée, cette option supprime une communauté. Ajout d'une nouvelle communauté 1. Affichez la page SNMPv1, 2 Community (Communauté SNMPv1, 2). 2. Cliquez sur Add (Ajouter). La page Add SNMPv1,2 Community (Ajouter une communauté SNMPv1, 2) s'affiche. Figure 6-70. Page Add SNMPv1,2 Community (Ajouter une communauté SNMPv1, 2) 3. Complétez les champs appropriés. Outre les champs de la page SNMPv1, 2 Community (Communauté SNMPv1, 2), la page Add SNMPv1, 2 Community (Ajouter une communauté ...
Page 60: Configuration Des Communautés À L'aide Des Commandes Cli
1. Affichez la page SNMPv1, 2 Community (Communauté SNMPv1, 2). 2. Cliquez sur Show All (Afficher tout). La page Basic Table (Table de base) s'affiche. 3. Sélectionnez une communauté et cochez la case Remove (Supprimer). 4. Cliquez sur Apply Changes (Appliquer les modifications). L'entrée correspondant à la communauté est supprimée et le périphérique est mis à jour. Configuration des communautés à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : SNMP Commands (Commandes SNMP)
Page 61: Suppression D'un Filtre
3. Complétez les champs appropriés. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le nouveau filtre est ajouté et le périphérique est mis à jour. Affichage de la table des filtres 1. Affichez la page Notification Filter (Filtre de notification). 2. Cliquez sur Show All (Afficher tout). La page Filter Table (Table des filtres) affiche tous les filtres correspondant au nom sélectionné. Figure 6-74.
Page 62: Ajout D'un Nouveau Destinataire De Notifications
Figure 6-75. Page Notification Recipients (Destinataires des notifications) Cette page contient les champs suivants : Recipient IP (IP destinataire) : contient la liste des adresses IP correspondant aux destinataires des notifications. Cette liste est définie par l'utilisateur. Notification Type (Type de notification) : type de la notification envoyée. Les valeurs possibles sont les suivantes : Trap (Interruption) : des interruptions sont envoyées. Inform (Informations) : des informations sont envoyées. SNMPv1, 2 : les versions SNMP 1 ou 2 sont activées pour le destinataire sélectionné. Les valeurs possibles sont les suivantes : Community String (Chaîne de communauté) : affiche la chaîne de communauté à envoyer avec la notification. Notification Version (Version de la notification) : détermine la version de la notification. Les valeurs possibles sont les suivantes : SNMP V1 : des interruptions de type SNMP version 1 sont envoyées. Si le type de notification sélectionné est Inform (Informations), vous ne pouvez pas sélectionner SNMPv1. SNMP V2 : des interruptions ou des informations de type SNMP version 2 sont envoyées. SNMPv3 : SNMP version 3 est activé pour le destinataire sélectionné. Les valeurs possibles sont les suivantes : User Name (Nom d'utilisateur) : sélectionnez l'utilisateur approprié pour la création des notifications. Security Level (Niveau de sécurité) : niveau de sécurité associé aux notifications. Les valeurs possibles sont les suivantes : NoAu NoPriv (Pas d'authentification ni de confidentialité) : le paquet n'est ni authentifié, ni crypté. Auth NoPriv (Authentification sans confidentialité) : le paquet est authentifié. Auth Priv (Authentification et confidentialité) : le paquet est à la fois authentifié et crypté. UDP Port (1-65535) (Port UDP, 1-65535) : port UDP utilisé pour l'envoi des notifications. La valeur par défaut est de 162. Filter Name (Nom du filtre) : cochez cette case pour appliquer un filtre SNMP défini par l'utilisateur (sélectionné dans le menu déroulant) aux notifications.
Page 63: Affichage Des Tables Des Destinataires De Notifications
3. Complétez les champs appropriés. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le destinataire des notifications est ajouté et le périphérique est mis à jour. Affichage des tables des destinataires de notifications 1. Affichez la page Notification Recipients (Destinataires des notifications). 2. Cliquez sur Show All (Afficher tout). La page Notification Recipients Tables (Tables des destinataires de notifications) s'affiche. Figure 6-77.
Page 64: Présentation Des Fichiers De Gestion
La page File Management (Gestion des fichiers) permet de gérer les logiciels du périphérique, le fichier image et les fichiers de configuration. Les fichiers peuvent être téléchargés ou chargés via un serveur TFTP. Le système peut gérer deux versions des logiciels. Ainsi, un système exécutant une ancienne version ne chargera pas un fichier de configuration créé par la nouvelle (s'il détecte une version de ce type, un avertissement s'affiche). Présentation des fichiers de gestion La structure des fichiers de gestion s'établit comme suit : Startup configuration file (Fichier de configuration de démarrage) : conserve la configuration exacte du périphérique lors de sa mise sous tension ou de son redémarrage. Le fichier de démarrage gère les commandes de configuration ; il peut également contenir celles du fichier de configuration d'exécution. Running configuration file (Fichier de configuration d'exécution) : contient toutes les commandes du fichier de démarrage, ainsi que celles entrées pendant la session en cours. À la mise hors tension ou au redémarrage du périphérique, toutes les commandes stockées dans le fichier de configuration d'exécution sont perdues. Pendant le processus de démarrage, toutes les commandes du fichier de démarrage sont copiées dans le fichier de configuration d'exécution et appliquées au périphérique. Pendant la session, toutes les nouvelles commandes saisies sont ajoutées aux commandes existantes du fichier de configuration d'exécution. Les commandes ne sont pas remplacées. Pour mettre à jour le fichier de démarrage, le fichier de configuration d'exécution doit être copié dans le fichier de configuration de démarrage avant la mise hors tension du périphérique. Au prochain redémarrage du périphérique, les commandes sont recopiées dans le fichier de configuration d'exécution à partir du fichier de configuration de démarrage. Backup Configuration File (Fichier de configuration de sauvegarde) : contient une copie de sauvegarde de la configuration du périphérique. Le fichier de sauvegarde est mis à jour lorsqu'il reçoit le contenu du fichier de configuration d'exécution ou du fichier de démarrage. Les commandes copiées dans le fichier de sauvegarde remplacent celles qui y sont déjà enregistrées. Le contenu de ce fichier peut aussi bien être copié dans le fichier de configuration d'exécution que dans le fichier de configuration de démarrage. Vous pouvez aussi effectuer une copie vers le fichier de sauvegarde et le fichier de démarrage à partir d'un serveur TFTP distant (ou effectuer l'opération inverse). Image Files (Fichiers image) : des images du système sont enregistrées dans deux secteurs Flash appelés "images" (Image 1 et Image 2). L'image active contient la copie active tandis que l'autre image contient une deuxième copie. Le périphérique démarre et s'exécute à partir de l'image active. Si cette dernière est endommagée, le système démarre automatiquement à partir de l'image non active. Ce mécanisme de sécurité permet de remédier aux dysfonctionnements qui peuvent se produire lors du processus de mise à niveau de l'amorçage. Pour afficher la page File Management (Gestion des fichiers), cliquez sur System (Système) ® File Management (Gestion des fichiers) dans l'arborescence. ...
Page 65: Suppression De Fichiers
Suppression de fichiers 1. Affichez la page File System (Système de fichiers). 2. Utilisez le champ File Name (Nom de fichier) pour sélectionner le fichier à supprimer. 3. Cochez la case Remove (Supprimer). 4. Cliquez sur Apply Changes (Appliquer les modifications). Le fichier est supprimé. Affichage des fichiers à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Configuration and Image Files Commands (Commandes portant sur les fichiers image et les fichiers de configuration) ...
Page 66: Téléchargement De Fichiers
Cette page contient les champs suivants : Firmware Download (Téléchargement de micrologiciel) : lorsqu'elle est sélectionnée, cette option indique que le fichier de micrologiciel doit être téléchargé. Dans ce cas, les champs de la section Configuration Download (Téléchargement de la configuration) sont grisés. Configuration Download (Téléchargement de la configuration) : lorsqu'elle est sélectionnée, cette option indique que le fichier de configuration doit être téléchargé. Dans ce cas, les champs de la section Firmware Download (Téléchargement de micrologiciel) sont grisés. Firmware Download (Téléchargement de micrologiciel) TFTP Server IP Address (Adresse IP du serveur TFTP) : adresse IP du serveur TFTP à partir duquel les fichiers de micrologiciel sont téléchargés. Source File Name (1-32 characters) (Nom du fichier source, 1-32 caractères) : nom du fichier sur le serveur TFTP, avec chemin relatif par rapport au répertoire tftpboot. Par exemple, si TFTP est configuré sur un serveur distant sur lequel le répertoire tftpboot est e:\tftp et si le fichier test.scr se trouve à l'emplacement e:\tftp\latest\test.scr, vous devez entrer \latest\test.scr. ...
Page 67: Téléchargement De Fichiers À L'aide Des Commandes Cli
Le logiciel est téléchargé sur le périphérique. Téléchargement de fichiers à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Configuration and Image Files Commands (Commandes portant sur les fichiers image et les fichiers de configuration) Chargement de fichiers La page File Upload To Server (Chargement de fichiers sur le serveur) permet de charger des fichiers de configuration (ASCII) et des fichiers image (binaires) à partir du périphérique pour les placer sur le serveur TFTP. ...
Page 68: Chargement De Fichiers Sur Le Serveur
Running Configuration (Configuration d'exécution) : charge les fichiers de configuration d'exécution sur le serveur. Startup Configuration (Configuration de démarrage) : charge les fichiers de configuration de démarrage sur le serveur. Backup Configuration (Configuration de sauvegarde) : charge les fichiers de configuration de sauvegarde sur le serveur. Chargement de fichiers sur le serveur 1. Affichez la page File Upload to Server (Chargement de fichiers sur le serveur). 2. Complétez les champs appropriés. 3. Cliquez sur Apply Changes (Appliquer les modifications). REMARQUE : Lorsque vous lancez le chargement d'un fichier, la page est actualisée et un champ d'état s'affiche pour indiquer le nombre d'octets ...
Page 69: Copie De Fichiers À L'aide Des Commandes Cli
Cette page contient les champs suivants : Copy Master Firmware (Copier le micrologiciel principal) : indique qu'un fichier contenant une image de logiciel doit être copié. Source : fichier source de l'image de logiciel à partir duquel le fichier est copié. Destination : unité cible sur laquelle le fichier est copié. Copy Configuration (Copier la configuration) : indique qu'un fichier de configuration doit être copié. Source : fichier de configuration source (exécution, démarrage, sauvegarde) à partir duquel le fichier est copié. Destination : fichier de configuration cible (exécution, démarrage, sauvegarde) dans lequel le fichier est copié. Restore Configuration Factory Default (Restaurer les paramètres de configuration définis en usine) : lorsqu'elle est sélectionnée, cette option indique que les fichiers de configuration par défaut définis en usine doivent être restaurés. Si elle n'est pas cochée, les paramètres de configuration actuels sont conservés. Copie de fichiers 1. Affichez la page Copy Files (Copie de fichiers). 2. Sélectionnez Copy (Copier) ou Restore (Restaurer) et complétez les champs appropriés. 3. Cliquez sur Apply Changes (Appliquer les modifications). Le fichier est copié.
Page 70: Modification Du Nombre D'entrées Pour Les Journaux Stockées Dans La Ram
Cette page contient les champs suivants : Attribute (Attribut) : nombre maximal d'entrées dans la table des journaux stockés dans la RAM. La valeur par défaut est de 200 entrées. After Reset (Après réinitialisation) : nombre maximum d'entrées après la réinitialisation du périphérique. Lorsqu'une valeur est saisie dans cette colonne, la mémoire est allouée à la table de champs. Modification du nombre d'entrées pour les journaux stockées dans la RAM 1. Affichez la page General Settings (Paramètres généraux). 2. Entrez la valeur souhaitée dans le champ After Reset (Après réinitialisation). 3. Cliquez sur Apply Changes (Appliquer les modifications). L'espace alloué aux entrées des journaux stockés dans la RAM prend effet à la prochaine réinitialisation du périphérique. Affichage des statistiques générales à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Syslog Commands (Commandes syslog) Définition de l'empilage ...
Page 71: Définition De La Configuration De L'unité
Cette page contient les champs suivants : Switch ID (ID du commutateur) : identifie l'unité à configurer. Change Switch ID to (Remplacer l'ID du commutateur par) : change le numéro de l'unité sélectionnée. Master (Maître) : sélectionnez cette option pour désigner cette unité comme maître (unité utilisée pour la gestion de la pile). La valeur par défaut est Unassigned (Non affecté). Management Status (État de gestion) : indique si l'unité sélectionnée est une unité de gestion ou un simple membre de la pile. Hardware Management Preference (Préférence de gestion au niveau du matériel) : caractéristiques matérielles prioritaires à prendre en compte pour la sélection d'une unité de gestion. Admin Management Preference (Préférence de gestion pour l'administration) : indique si l'unité possède les caractéristiques requises pour devenir le commutateur maître d'une pile. Les valeurs possibles vont de Disable (Désactivé - l'unité ne prend pas en charge la fonction de commutateur maître) à Preference 15. Une valeur élevée signifie que l'unité est plus adaptée au rôle de commutateur maître que les commutateurs associés à des valeurs inférieures. La valeur Unassigned (Non affecté) signifie qu'aucune préférence n'est définie ; la désignation de l'unité principale est effectuée par les membres de la pile. Switch Type (Type de commutateur) : ID de matériel attribué au système pour déterminer le type du commutateur. Preconfigured Model Identifier (Identificateur du modèle préconfiguré) : chaîne de caractères (16 octets) identifiant le modèle préconfiguré de l'unité sélectionnée. Plugged-in Model Identifier (Identificateur du modèle ajouté) : chaîne de caractères (16 octets) identifiant le modèle ajouté pour l'unité sélectionnée. Switch Status (État du commutateur) : affiche l'état de l'unité sélectionnée. Les valeurs possibles sont les suivantes : OK : l'unité est installée et opérationnelle. Unsupported (Non prise en charge) : l'unité est installée mais ne peut pas fonctionner en tant que membre de la pile. Code Mismatch (Code non conforme) : les éléments logiciels du commutateur ne correspondent pas à ceux de l'unité maître. Config Mismatch (Configuration non conforme) : la configuration du commutateur ne correspond pas à celle de l'unité maître.
Page 72: Suppression D'un Commutateur
Les modifications prendront effet à la prochaine réinitialisation du périphérique. Suppression d'un commutateur 1. Affichez la page Unit Configuration (Configuration de l'unité). 2. Cochez l'option Remove Switch (Supprimer un commutateur). 3. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications prendront effet à la prochaine réinitialisation du périphérique. Ajout d'une unité La page Add Unit (Ajouter une unité) permet de définir les paramètres généraux du périphérique. Pour afficher cette page, cliquez sur System (Système) ® Stacking (Empilage) ® Unit Configuration (Configuration de l'unité) dans l'arborescence, puis cliquez sur Add Unit (Ajouter une unité). ...
Page 73: Affichage Du Récapitulatif De La Pile À L'aide Des Commandes Cli
Cette page contient les champs suivants : Switch ID (ID du commutateur) : ID de l'unité. Le nombre maximal de commutateurs pouvant être inclus dans une pile est de 8. Management Status (État de gestion) : ce champ indique si le commutateur est utilisé pour la gestion, s'il s'agit d'un simple membre de la pile ou si l'état n'est pas déterminé. Pre-configured Model Identifier (Identificateur du modèle préconfiguré) : ce champ contient la chaîne de caractères (16 octets) définie par le fabricant pour identifier le périphérique préconfiguré. Plugged-in Model Identifier (Identificateur du modèle ajouté) : ce champ contient la chaîne de caractères (16 octets) définie par le fabricant pour identifier le périphérique ajouté. Switch Status (État du commutateur) : indique l'état de l'unité. Ce champ peut contenir les 5 valeurs suivantes : OK : l'unité est installée et opérationnelle. Unsupported (Non prise en charge) : l'unité ne peut pas être utilisée dans la pile. Code Mismatch (Code non conforme) : l'image logicielle de l'unité ne correspond pas à celle du commutateur maître de la pile. Config Mismatch (Configuration non conforme) : le fichier de configuration de l'unité ne correspond pas à celui du commutateur maître de la pile. Not Present (Absente) : l'unité est introuvable. Firmware Version (Version du micrologiciel) : indique la version de code détectée sur l'unité. Affichage du récapitulatif de la pile à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) ...
Page 74: Affichage Des Caractéristiques D'un Commutateur Pris En Charge
Cette page contient les champs suivants : Supported Switches (Commutateurs pris en charge) : liste déroulante permettant de sélectionner les commutateurs pris en charge. Switch Index (Index du commutateur) : indique l'index du commutateur dans la base de données répertoriant les types de commutateurs pris en charge. Switch Type (Type de commutateur) : ID de matériel attribué au commutateur. Switch Model ID (ID du modèle de commutateur) : affiche une chaîne de caractères (16 octets) identifiant le modèle du commutateur pris en charge. Description : affiche un champ de données (256 octets) utilisé pour identifier le périphérique. Management Preference (Préférence de gestion) : indique si l'unité possède les caractéristiques requises pour devenir le commutateur maître d'une pile. Si la valeur définie est 0, l'unité ne prend pas en charge la fonction de commutateur maître. Une valeur élevée signifie que l'unité est plus adaptée au rôle de commutateur maître que les commutateurs associés à des valeurs inférieures. La valeur initiale de ce champ est définie par le fabricant du périphérique. Expected Code Type (Type de code attendu) : affiche les numéros de version et d'édition attendus pour le code. Affichage des caractéristiques d'un commutateur pris en charge 1. Affichez la page Supported Switches (Commutateurs pris en charge). 2. Sélectionnez le commutateur souhaité dans la liste déroulante Supported Switches (Commutateurs pris en charge). Affichage de la configuration des commutateurs pris en charge à l'aide des commandes CLI ...
Page 75: Affichage Du Récapitulatif Des Ports De La Pile À L'aide Des Commandes Cli
Cette page contient les champs suivants : Unit (Unité) : numéro d'ID de l'unité. Interface : identifie l'interface d'empilage affectée à l'unité. Configured Stack Mode (Mode configuré sur la pile) : indique si chaque unité est ou non en mesure de participer au fonctionnement de la pile. Running Stack Mode (Mode exécuté sur la pile) : indique si chaque unité participe ou non au fonctionnement de la pile. Link Status (État du lien) : indique si l'interface d'empilage de chaque unité est opérationnelle. Link Speed (Gb/s) (Vitesse de la liaison [Gbps]) : indique la vitesse nominale de transfert pour chaque unité. Affichage du récapitulatif des ports de la pile à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) Compteurs des ports de la pile La page Stack Port Counters (Compteurs des ports de la pile) permet d'afficher les statistiques d'envoi et de réception, ainsi que le débit de données et le pourcentage d'erreurs.
Page 76: Affichage Des Compteurs Relatifs Aux Ports De La Pile
Data Rate (Mb/s) (Débit de données [Mbps]) : indique la vitesse de transfert des données. Transmit Error Rate (Errors/sec) (Taux d'erreurs de transmission [Erreurs/sec]) : indique le nombre d'erreurs de transmission par seconde. Total Errors (Total d'erreurs) : nombre total d'erreurs de transmission. Data Rate (Mb/s) (Débit de données [Mbps]) : indique la vitesse de réception des données. Receive Error Rate (Errors/sec) (Taux d'erreurs de réception [Erreurs/sec]) : indique le nombre d'erreurs de réception par seconde. Total Errors (Total d'erreurs) : nombre total d'erreurs de réception. Affichage des compteurs relatifs aux ports de la pile 1. Affichez la page Stack Port Counters (Compteurs des ports de la pile). ...
Page 77: Configuration Des Fonctions De Support Pour Le Téléphone Ip Et Les Points D'accès
Retour au sommaire Configuration des fonctions de support pour le téléphone IP et les points d'accès Dell™ PowerConnect™ série 6200 - Guide d'utilisation Configuration de la fonction Power Over Ethernet Configuration de LLDP-MED Configuration des ports d'un VLAN voix Cette section décrit différentes fonctions de support disponibles sur le système pour le téléphone IP et les points d'accès : Configuration de la fonction Power Over Ethernet Configuration de LLDP-MED Configuration des ports d'un VLAN voix Configuration de la fonction Power Over Ethernet...
Page 78: Configuration Des Paramètres Poe Globaux
Configuration des paramètres PoE globaux 1. Affichez la page Global Configuration (Configuration globale). 2. Définissez le seuil d'utilisation du système, les interruptions ou les modalités de prise en charge des périphériques PoE de génération antérieure. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres sont modifiés et le périphérique est mis à jour. Configuration de PoE à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Power Over Ethernet Commands (Commandes portant sur la fonction Power Over Ethernet) ...
Page 79: Définition Des Paramètres Poe D'une Interface
Low (Basse) Power Classification (Classification électrique) : niveau de consommation du périphérique alimenté. Les classes existantes sont les suivantes : Classe 0 (0,44 à 12,95) Classe 1 (0,44 à 3,84) Classe 2 (3,84 à 6,49) Classe 3 (6,49 à 12,95) Powered Device (Périphérique alimenté) : description du type correspondant au périphérique alimenté (24 caractères maximum). Overload Counter (Nombre de surcharges) : indique le nombre de conditions de surcharge ayant été détectées. Short Counter (Nombre de courts-circuits) : indique le nombre de courts-circuits ayant été détectés. Denied Counter (Nombre de refus) : indique le nombre de fois où l'alimentation en électricité a été refusée. Absent Counter (Nombre d'absences) : indique le nombre de fois où l'alimentation électrique a été coupée en raison de la perte d'un périphérique alimenté. Invalid Signature Counter (Nombre de signatures non valides) : indique le nombre de fois où un périphérique alimenté possédant une signature non valide a été détecté. Définition des paramètres PoE d'une interface 1. Affichez la page Interface Configuration (Configuration des interfaces). 2. Sélectionnez l'unité et le port à configurer. ...
Page 80: Modification De La Configuration Lldp-Med Globale
La fonction LLDP-MED (Link Layer Discovery Protocol for Media Endpoint Devices) est une extension de la norme LLDP appliquée à différentes fonctionnalités : configuration des réseaux, implémentation de stratégies, détection de périphériques, gestion de la fonction PoE et gestion de l'inventaire. Le protocole LLDP-MED utilise les extensions TLV (ensembles Type, Longueur, Valeur) spécifiques de chaque organisation, mais il définit également de nouveaux TLV facilitant le déploiement des fonctions VoIP (voix sur IP) dans les environnements LAN/MAN câblés ou sans fil. Il détermine quels sont les TLV obligatoires et quels sont ceux qui au contraire ne devraient pas être transmis. LLDP-MED utilisant l'architecture du protocole LLDP, il présente les mêmes exigences que les spécifications d'origine (format des trames, restrictions, etc.). Les TLV ne font que communiquer des informations ; ils ne se traduisent pas automatiquement en une configuration spécifique. Une application externe peut interroger la base MIB contenant les informations sur les périphériques réseau et configurer les fonctions requises en lançant les opérations de gestion appropriées. La page de menu LLDP-MED contient des liens vers les fonctionnalités suivantes : Configuration LLDP-MED globale Configuration des interfaces LLDP-MED Informations LLDP-MED sur les périphériques locaux Informations LLDP-MED sur les périphériques distants Configuration LLDP-MED globale La page LLDP-MED Global Configuration (Configuration LLDP-MED globale) permet d'afficher et de modifier les paramètres LLDP-MED qui affectent l'intégralité du système.
Page 81: Configuration Des Interfaces Lldp-Med
Configuration des interfaces LLDP-MED La page LLDP-MED Interface Configuration (Configuration des interfaces LLDP-MED) permet de définir les paramètres LLDP-MED affectant une interface spécifique. Pour afficher cette page, cliquez sur Switching (Commutation) ® LLDP ® LLDP-MED ® LLDP-MED Interface Configuration (Configuration des interfaces LLDP-MED) dans l'arborescence. Figure 7-5.
Page 82: Affichage Du Récapitulatif Des Interfaces
Affichage du récapitulatif des interfaces 1. Affichez la page LLDP-MED Interface Configuration (Configuration des interfaces LLDP-MED). 2. Cliquez sur Show All (Afficher tout). La page LLDP-MED Interface Summary (Récapitulatif des interfaces LLDP-MED) affiche un résumé des informations LLDP-MED relatives à toutes les interfaces. Figure 7-6. Page LLDP-MED Interface Summary (Récapitulatif des interfaces LLDP-MED) Configuration des paramètres des interfaces LLDP-MED à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : LLDP Commands (Commandes LLDP) ...
Page 83 informations suivantes s'affichent : Network Application (Application réseau) : indique le type d'application qui est annoncé par le périphérique local dans la stratégie. Un port peut recevoir un ou plusieurs types, notamment les suivants : unknown (inconnu) voicesignaling guestvoice guestvoicesignalling softphonevoice videoconferencing streammingvideo videosignalling Vlan Id (ID du VLAN) : indique l'ID de VLAN associé à un type spécifique de stratégie. Priority (Priorité) : indique la priorité associée à un type spécifique de stratégie. DSCP : indique le DSCP (Differenciated Services Code Point) associé à un type spécifique de stratégie. Unknown Bit Status (État du bit inconnu) : indique l'état du bit inconnu associé à un type spécifique de stratégie. Tagged Bit Status (État du bit balisé) : indique l'état du bit balisé associé à un type spécifique de stratégie. Inventory (Inventaire) : si un TLV contenant des informations d'inventaire est présent dans les trames LLDP, les informations suivantes s'affichent : Hardware Revisions (Niveau de révision du matériel) : indique la version du matériel. Firmware Revisions (Niveau de révision du micrologiciel) : indique la version du micrologiciel. Software Revisions (Niveau de révision du logiciel) : indique la version du logiciel. Serial Number (Numéro de série) : indique le numéro de série. Manufacturer Name (Nom du constructeur) : indique le nom du constructeur. Model Name (Nom du modèle) : indique le nom du modèle. Asset ID (ID d'inventaire) : indique l'ID d'inventaire. Location Information (Informations d'emplacement) : si un TLV contenant des informations d'emplacement est présent dans les trames LLDP, les informations suivantes s'affichent : Sub Type (Sous-type) : contient des informations sur le type d'emplacement.
Page 84: Informations Lldp-Med Sur Les Périphériques Distants
Informations LLDP-MED sur les périphériques distants La page LLDP-MED Remote Device Information (Informations LLDP-MED sur les périphériques distants) permet d'afficher les données LLDP annoncées par les périphériques distants. Pour afficher cette page, cliquez sur Switching (Commutation) ® LLDP ® LLDP-MED ® LLDP-MED Remote Device Information (Informations LLDP-MED sur les périphériques distants) dans l'arborescence. Figure 7-8. Page LLDP-MED Remote Device Information (Informations LLDP-MED sur les périphériques distants) Cette page contient les champs suivants : Local Interface (Interface locale) : indique la liste des ports sur lesquels LLDP-MED est activé.
Page 85: Configuration Des Ports D'un Vlan Voix
Vlan Id (ID du VLAN) : indique l'ID de VLAN associé à un type spécifique de stratégie. Priority (Priorité) : indique la priorité associée à un type spécifique de stratégie. DSCP : indique le DSCP (Differenciated Services Code Point) associé à un type spécifique de stratégie. Unknown Bit Status (État du bit inconnu) : indique l'état du bit inconnu associé à un type spécifique de stratégie. Tagged Bit Status (État du bit balisé) : indique l'état du bit balisé associé à un type spécifique de stratégie. Inventory (Inventaire) : si un TLV contenant des informations d'inventaire est présent dans les trames LLDP, les informations suivantes s'affichent : Hardware Revisions (Niveau de révision du matériel) : indique la version du matériel utilisé par le périphérique distant. Firmware Revisions (Niveau de révision du micrologiciel) : indique la version du micrologiciel utilisé par le périphérique distant. Software Revisions (Niveau de révision du logiciel) : indique la version du logiciel utilisé par le périphérique distant. Serial Number (Numéro de série) : indique le numéro de série du périphérique distant. Manufacturer Name (Nom du constructeur) : indique le nom du constructeur du périphérique distant. Model Name (Nom du modèle) : indique le nom de modèle du périphérique distant. Asset ID (ID d'inventaire) : indique l'ID d'inventaire du périphérique distant. Location Information (Informations d'emplacement) : si un TLV contenant des informations d'emplacement est présent dans les trames LLDP, les informations suivantes s'affichent : Sub Type (Sous-type) : contient des informations sur le type d'emplacement. Location Information (Informations d'emplacement) : contient une chaîne correspondant à l'ID d'un type d'emplacement donné. Extended PoE (Périphérique PoE étendu) : indique si le périphérique distant est un périphérique PoE. Device Type (Type de périphérique) : indique le type PoE du périphérique distant connecté à ce port. Extended PoE PSE (Périphérique PSE PoE étendu) : si un TLV contenant des informations sur un phériphérique PSE étendu est présent dans la trame LLDP reçue sur ce port, les informations suivantes s'affichent : Available (Disponible) : indique la puissance du périphérique PSE (en dixièmes de watts) associé au port distant.
Page 86: Configuration Des Paramètres D'un Vlan Voix
l'arborescence. Figure 7-9. Page Voice VLAN Configuration (Configuration d'un VLAN voix) Cette page contient les champs suivants : Voice VLAN Admin Mode (Mode d'administration du VLAN voix) : utilisez le menu déroulant pour sélectionner le mode d'administration du commutateur pour le VLAN voix. La valeur par défaut est Disable (Désactiver). Port : sélectionnez l'interface à afficher ou à configurer. Voice VLAN Interface Mode (Mode d'interface du VLAN voix) : sélectionnez le mode du VLAN voix pour l'interface sélectionnée. La valeur par défaut est Disable (Désactiver). Le mode peut être l'un des suivants : Disable (Désactiver) : le VLAN voix est désactivé sur le port. None (Aucun) : autorise le téléphone IP à utiliser sa propre configuration pour l'envoi d'un trafic vocal non balisé. VLAN ID (ID du VLAN) : permet de configurer la définition des balises VLAN pour le trafic vocal. Les ID de VLAN pouvant être utilisés vont de 1 à 4093. dot1p : permet de définit la priorité du trafic vocal au moyen de balises VLAN 802.1p. Les balises de priorité pouvant être utilisées vont de 0 à 7. Untagged (Non balisé) : le téléphone est configuré pour envoyer un trafic vocal non balisé. CoS Override Mode (Mode d'écrasement CoS) : permet de sélectionner le mode d'écrasement CoS pour l'interface sélectionnée. La valeur par défaut est Disable (Désactiver). Operational State (État de fonctionnement) : état de fonctionnement du VLAN voix sur une interface donnée. Configuration des paramètres d'un VLAN voix 1. Affichez la page Voice VLAN Configuration (Configuration d'un VLAN voix). ...
Page 87: Configuration Des Paramètres De Commutation
Retour au sommaire Configuration des paramètres de commutation Dell™ PowerConnect™ série 6200 - Guide d'utilisation Configuration de la sécurité du réseau Configuration du protocole Spanning Tree Configuration des ports Configuration des VLAN Configuration de la mise en miroir du trafic Agrégation de ports Configuration des tables d'adresses Prise en charge de la transmission multidiffusion Configuration du protocole GARP Configuration du protocole LLDP...
Page 88: Paramètres De L'interface
Cette page contient les champs suivants : Paramètres globaux Port Based Authentication State (État de l'authentification basée sur les ports) : active l'authentification basée sur les ports au niveau du commutateur. Les valeurs possibles sont les suivantes : Enable (Activer) : active l'authentification basée sur les ports au niveau du commutateur. Disable (Désactiver) : désactive l'authentification basée sur les ports au niveau du commutateur. Authentication Method (Méthode d'authentification) : sélectionne la méthode d'authentification utilisée. Les valeurs possibles sont les suivantes : Unconfigured (Non configuré) : indique qu'aucune méthode d'authentification n'a été sélectionnée. None (Aucune) : indique qu'aucune méthode d'authentification n'est utilisée. RADIUS : indique que l'authentification est effectuée au niveau du serveur RADIUS. RADIUS, None (RADIUS, aucune) : indique que l'authentification est effectuée au niveau du serveur RADIUS. Si le serveur RADIUS n'est pas disponible, aucune méthode d'authentification n'est utilisée. None, RADIUS (Aucune, RADIUS) : indique qu'aucune méthode d'authentification n'est utilisée. Si une authentification est requise, elle est effectuée au niveau du serveur RADIUS. Guest VLAN (VLAN invité) : définit un VLAN invité pour l'ensemble des ports. Les valeurs possibles sont les suivantes : Unconfigured (Non configuré) : le VLAN invité n'est pas configuré pour l'ensemble des ports. VLAN ID (ID des VLAN) : indique l'identificateur des VLAN configurés sur le système. Sélectionnez le VLAN à utiliser en tant que VLAN invité pour l'ensemble des ports. ...
Page 89: Affichage De La Table D'authentification Basée Sur Les Ports
Resending EAP Identity Request (1-65535) (Renvoi d'une requête d'identité EAP, 1-65535) : définit le délai qui s'écoule avant le renvoi de requêtes EAP. La valeur de ce champ est exprimée en secondes. La valeur par défaut est de 30 secondes. Quiet Period (1-65535) (Période de latence, 1-65535 secondes) : définit le délai de latence du commutateur après l'échec d'une authentification. Les valeurs possibles vont de 1 à 65535. La valeur de ce champ est exprimée en secondes. La valeur par défaut est de 60 secondes. Supplicant Timeout (0-65535) (Délai pour le demandeur, 0-65535 secondes) : définit le délai qui s'écoule avant que les requêtes EAP soient renvoyées à l'utilisateur. La valeur de ce champ est exprimée en secondes. La valeur par défaut est de 30 secondes. Max EAP Requests (1-10) (Nombre maximal de requêtes EAP, 1-10) : définit le nombre maximal d'envoi d'une requête EAP que le commutateur peut effectuer avant de relancer le processus d'authentification, s'il ne reçoit pas de réponse. Les valeurs possibles vont de 1 à 10. La valeur par défaut est de 2 tentatives. Affichage de la table d'authentification basée sur les ports 1. Affichez la page Port Based Authentication (Authentification basée sur les ports). 2. Cliquez sur Show All (Afficher tout). La page Port Based Authentication Table (Table d'authentification basée sur les ports) s'affiche. Figure 8-2. Page Port Based Authentication Table (Table d'authentification basée sur les ports) ...
Page 90: Modification Du Contrôle Administratif Des Ports
5. Pour activer une ré-authentification immédiate, cochez l'option Reauthenticate Now (Ré-authentification immédiate) correspondant à chaque port à ré- authentifier. 6. Cliquez sur Apply Changes (Appliquer les modifications). Les ports spécifiés sont ré-authentifiés (soit immédiatement, soit périodiquement) et le périphérique est mis à jour. Modification du contrôle administratif des ports 1. Affichez la page Port Based Authentication (Authentification basée sur les ports). 2. Cliquez sur Show All (Afficher tout). La page Port Based Authentication Table (Table d'authentification basée sur les ports) s'affiche. ...
Page 91: Affichage De La Table Multiple Hosts (Hôtes Multiples)
Discard Shutdown (Rejeter, Fermer) : rejette le paquet provenant d'une source inconnue et ferme le port. Le port reste désactivé jusqu'à sa réactivation ou jusqu'à la prochaine réinitialisation du commutateur. Traps (Interruptions) : active ou désactive l'envoi d'interruptions vers l'hôte en cas de violation. Trap Frequency (1-1000000) (Fréquence des interruptions, 1-1000000) : définit la fréquence d'envoi des interruptions à l'hôte. La valeur par défaut est de 10 secondes. L'interruption de sécurité est envoyée toutes les 10 secondes, avec un décompte du nombre de violations. Status (État) : affiche l'état de l'hôte. Les valeurs possibles sont les suivantes : Authorized (Autorisé) : indique que le contrôle du port est défini sur le mode automatique et que les clients peuvent accéder au port sans restriction. Unauthorized (Non autorisé) : Indique que le contrôle du port est défini sur Force Unauthorized (Forcé sur non autorisé) ou sur Auto, ou bien que la liaison associée à ce port est désactivée, et qu'un client n'a pas été authentifié via ce port. Not in auto mode (Pas en mode automatique) : indique que le contrôle du port est défini sur Forced Authorized (Forcé sur autorisé) et que les clients peuvent accéder au port sans restriction. Single-host Lock (Verrouillage hôte unique) : indique que le contrôle du port est défini sur Auto et qu'un client unique a été authentifié via le port. No Single Host (Hôte unique désactivé) : indique que le mode Multiple Host (Hôtes multiples) est activé. Number of Violations (Nombre de violations) : affiche le nombre de paquets reçus sur l'interface en mode hôte unique et provenant d'un hôte dont l'adresse MAC n'est pas celle du client (demandeur). Affichage de la table Multiple Hosts (Hôtes multiples) 1. Affichez la page Multiples Hosts (Hôtes multiples). ...
Page 92: Configuration De L'authentification Avancée D'un Port À L'aide Des Commandes Cli
3. Sélectionnez la case Edit (Modifier) située en regard des ports que vous souhaitez configurer. 4. Modifiez les variables correspondant aux ports voulus. 5. Cliquez sur Apply Changes (Appliquer les modifications). Les ports modifiés sont actualisés et le périphérique est mis à jour. Configuration de l'authentification avancée d'un port à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : 802.1X Commands (Commandes 802.1X) Utilisateurs authentifiés La page Authenticated Users (Utilisateurs authentifiés) affiche des listes d'utilisateurs autorisés à accéder au port. Pour afficher cette page, cliquez sur Switching (Commutation) ®...
Page 93: Définition D'un Port Verrouillé
Figure 8-6. Page Port Security (Verrouillage des ports) Interface : sélectionne l'unité et le port ou le LAG sur lesquels les paramètres de verrouillage des ports doivent être configurés. Set Port (Définir le port) : active le verrouillage du port ou LAG. Lorsqu'un port est verrouillé, toutes les adresses en cours qui ont été apprises de façon dynamique par le commutateur sur ce port sont supprimées de la base de données. Action on Violation (Action si violation) : définit l'action à appliquer aux paquets qui arrivent sur le port/LAG. Le champ est grisé si le port/LAG est déverrouillé. Ce champ peut prendre les valeurs suivantes : Discard (Rejeter) : rejette les paquets provenant d'une source inconnue. Il s'agit de la valeur par défaut. Forward (Transmettre) : transmet les paquets provenant d'une source inconnue. L'adresse MAC n'est pas apprise. Shutdown (Fermer) : rejette le paquet provenant d'une source inconnue et envoie une interruption. En outre, le port d'entrée est désactivé. Traps (Interruptions) : active ou désactive l'envoi d'une interruption lorsqu'un paquet est reçu sur un port/LAG verrouillé. Trap Frequency (1-1000000) (Fréquence des interruptions, 1-1000000) : définit le délai (en secondes) entre deux interruptions. Max Learned Addresses (1-100) (Nombre maximal d'adresses apprises, 1-100) : définit le nombre maximal d'adresses MAC sécurisées pouvant être apprises sur un port. Définition d'un port verrouillé 1. Affichez la page Port Security (Verrouillage des ports). ...
Page 94: Définition De Plusieurs Ports Verrouillés
3. Utilisez le menu déroulant Unit (Unité) pour afficher la page Port Security Table (Table de verrouillage des ports) pour les autres unités de la pile, le cas échéant. Définition de plusieurs ports verrouillés 1. Affichez la page Port Security (Verrouillage des ports). 2. Cliquez sur Show All (Afficher tout). La table Port Security (Verrouillage des ports) s'affiche. 3. Cliquez sur Edit (Modifier) pour chaque port dont les paramètres doivent être modifiés. 4.
Page 95: Ajout Du Filtrage Dhcp
Interface : indique l'unité et le port ou le LAG affectés. Choisissez l'unité et le port/LAG voulus dans les menus déroulants. DHCP Trust Mode (Mode de confiance DHCP) : active ou désactive le mode de confiance. La valeur par défaut est Disabled (Désactivé). Ajout du filtrage DHCP 1. Affichez la page DHCP Filtering (Filtrage DHCP). 2. Indiquez l'interface ou le LAG à affecter. 3. Définissez les paramètres voulus dans les champs DHCP Filtering Global Mode (Mode global de filtrage DHCP) et DHCP Filtering Trust Mode (Mode de confiance du filtrage DHCP).
Page 96: Configuration Des Acl Ip
Configuration des ACL IP Les listes de contrôle d'accès (ACL) permettent aux administrateurs réseau de définir des actions et des règles de classification pour des ports d'entrée spécifiques. Votre commutateur prend en charge jusqu'à 100 ACL. Toutefois, les ressources matérielles étant limitées, il est possible que le système ne puisse pas prendre en charge 100 listes complètes. Les paquets peuvent être filtrés en entrée. Le filtrage détermine les actions devant être lancées : rejet du paquet ou désactivation du port, par exemple. Par exemple, un administrateur réseau peut définir une règle d'ACL indiquant que le port numéro 20 peut recevoir des paquets TCP. Cependant, si un paquet UDP est reçu, il est rejeté. Les ACL se composent d'ACE (access control entries), c'est-à-dire de règles définissant les filtres utilisés pour la classification du trafic. Le nombre total de règles pouvant être définies pour chaque ACL est de 10. La page IP ACL Configuration (Configuration des ACL IP) permet d'ajouter ou de supprimer des listes de contrôle d'accès basées sur les paramètres IP. Pour afficher cette page, cliquez sur Switching (Commutation) ® Network Security (Sécurité réseau) ® Access Control Lists (Listes de contrôle d'accès) ® IP Access Control Lists (Listes de contrôle d'accès IP) ®...
Page 97: Ajout D'une Acl Ip À L'aide Des Commandes Cli
Affichage des ACL IP 1. Affichez la page IP ACL Configuration (Configuration des ACL IP). 2. Cliquez sur Show All (Afficher tout). Toutes les listes de contrôle d'accès basées sur les paramètres IP et les données correspondantes s'affichent dans la table. Figure 8-12. Table IP ACL (ACL IP Ajout d'une ACL IP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : ACL Commands (Commandes ACL) ...
Page 98 Action : sélectionne l'action de transfert appliquée par l'ACL. Choisissez l'action de transfert à appliquer dans le menu déroulant. Ce champ peut prendre les valeurs suivantes : Permit (Autoriser) : transmet les paquets répondant aux critères de la liste de contrôle d'accès. Deny (Refuser) : rejette les paquets ne répondant pas aux critères de la liste de contrôle d'accès. Assign Queue ID (Affecter un ID de file d'attente) : cochez cette case pour appliquer ce critère, puis entrez un numéro d'identification compris entre 0 et 6. Redirect Interface (Interface de redirection) : utilisez la liste déroulante pour sélectionner une interface vers laquelle les paquets correspondant aux critères de la règle peuvent être redirigés. Mirror Interface (Interface de mise en miroir) : utilisez la liste déroulante pour sélectionner une interface vers laquelle les paquets correspondant aux critères de la règle peuvent être mis en miroir. Logging (Consignation) : lorsque la case à cocher est sélectionnée, la consignation est activée pour une ACL donnée. La consignation est prise en charge uniquement pour l'action "Deny" (Refuser). Match Every (Comparer tous les critères) : exige du paquet qu'il réponde aux critères de la liste de contrôle d'accès. Cochez la case pour appliquer ces critères. Le paramètre Match Every (Comparer tous les critères) prévaut sur toutes les autres règles de filtrage ; si cette option est cochée, les autres règles affichées à l'écran ne sont pas accessibles. Protocol (Protocole) : le protocole d'un paquet doit correspondre au protocole indiqué. Cochez la case pour appliquer ce critère, puis sélectionnez l'un des éléments suivants : Select from List (Sélectionner dans la liste) : sélectionnez dans la liste déroulante le protocole sur lequel la liste doit être basée. Match to Value (Comparer avec la valeur) : cliquez pour ajouter un ID de protocole défini par l'utilisateur et devant servir pour vérification de la règle. Source IP Address (Adresse IP source) : l'adresse IP du port source associé à un paquet doit correspondre à l'adresse indiquée ici. Cochez la case et saisissez une adresse pour appliquer ce critère. Wild Card Mask (Masque à caractères génériques) : définit le masque à caractères génériques correspondant à l'adresse IP source. Les masques à caractères génériques déterminent les bits qui sont utilisés et ceux qui sont ignorés. Un masque à caractères génériques de 255.255.255.255 signifie ...
Page 99: Modification D'une Règle Basée Sur Les Adresses Ip
Modification d'une règle basée sur les adresses IP REMARQUE : Les règles ne peuvent être modifiées que lorsque la liste de contrôle d'accès dont elles font partie n'est pas liée à une interface. 1. Affichez la page IP ACL Rule Configuration (Configuration de règles pour les ACL IP). 2. Sélectionnez la liste de contrôle d'accès voulue dans le menu déroulant IP ACL (ACL IP). 3. Sélectionnez la règle voulue dans le menu déroulant Rule ID (ID de la règle). 4. Modifiez les autres champs selon vos besoins. 5. Cliquez sur Apply Changes (Appliquer les modifications). La règle est modifiée et le périphérique est mis à jour.
Page 100: Ajout D'une Acl Basée Sur Les Adresses Mac
Ajout d'une ACL basée sur les adresses MAC 1. Affichez la page MAC ACL Configuration (Configuration des ACL MAC). 2. Cliquez sur Add (Ajouter) pour afficher la page Add MAC ACL (Ajouter une ACL MAC). Figure 8-15. Page Add MAC ACL (Ajouter une ACL MAC) ...
Page 101 Cette page contient les champs suivants : MAC ACL Name (Nom de l'ACL MAC) : identifie une ACL MAC existante. Pour définir une nouvelle ACL MAC, utilisez la page MAC ACL Configuration (Configuration des ACL MAC). Rule Id (ID de la règle) : sélectionne ou crée une liste de contrôle d'accès définie par l'utilisateur. Entrez l'ID d'une règle existante ou créez une nouvelle règle en sélectionnant Create (Créer) dans le menu déroulant et en entrant l'ID de la nouvelle règle. Le nouvel ID est créé lorsque vous cliquez sur Apply Changes (Appliquer les modifications). Action : sélectionne l'action de transfert de l'ACL. Les valeurs admises sont les suivantes : Permit (Autoriser) : transmet les paquets répondant aux critères de la liste de contrôle d'accès. Deny (Refuser) : rejette les paquets ne répondant pas aux critères de la liste de contrôle d'accès. Assign Queue ID (Affecter un ID de file d'attente) : cochez cette case pour appliquer ce critère, puis entrez un numéro d'identification compris entre 0 et 6. Redirect Interface (Interface de redirection) : utilisez la liste déroulante pour sélectionner une interface vers laquelle les paquets correspondant aux critères de la règle peuvent être redirigés. Mirror Interface (Interface de mise en miroir) : utilisez la liste déroulante pour sélectionner une interface vers laquelle les paquets correspondant aux critères de la règle peuvent être mis en miroir. Logging (Consigner) : cochez la case pour activer la consignation pour cette ACL. Cette fonction est prise en charge uniquement pour l'action "Deny" (Refuser). Match Every (Comparer tous les critères) : exige du paquet qu'il réponde aux critères de la liste de contrôle d'accès. Cochez la case pour appliquer ces critères. Class of Service (Classe de service) : la classe de service d'un paquet doit correspondre à la valeur indiquée ici. Cochez la case et entrez une valeur de classe de service comprise entre 0 et 7 pour appliquer ce critère.
Page 102: Modification D'une Règle Basée Sur Les Paramètres Mac
Modification d'une règle basée sur les paramètres MAC REMARQUE : Les règles ne peuvent être modifiées que lorsque la liste de contrôle d'accès dont elles font partie n'est pas liée à une interface. 1. Affichez la page MAC ACL Rule Configuration (Configuration de règles pour les ACL MAC). 2. Sélectionnez la liste de contrôle d'accès voulue dans le menu déroulant MAC ACL (ACL MAC). 3. Sélectionnez la règle voulue dans le menu déroulant Rule ID (ID de la règle). 4. Modifiez les autres champs selon vos besoins. 5. Cliquez sur Apply Changes (Appliquer les modifications). La règle est modifiée et le périphérique est mis à jour.
Page 103: Affectation D'une Acl À Une Interface
Cette page contient les champs suivants : Interface : les boutons radio permettent de sélectionner l'interface en fonction de l'unité/du port, du LAG ou du VLAN. Select an ACL (Sélectionner une ACL) : sélectionne le type d'ACL auquel les paquets entrants sont comparés. Les paquets peuvent être comparés à des ACL basées sur les paramètres IP ou MAC. Assign ACL Priority (Définir la priorité de l'ACL) : permet d'affecter une priorité à l'ACL. Si plusieurs ACL sont appliquées à une interface, les critères de comparaison des listes possédant la priorité la plus élevée sont évalués en premier. Affectation d'une ACL à une interface 1. Affichez la page ACL Bind Configuration (Configuration de liaisons pour les ACL). 2. Dans le champ Interface, indiquez l'unité et le port, le LAG ou le VLAN à configurer. 3. Sélectionnez le type d'ACL (IP ou MAC) dans le champ Select an ACL (Sélectionner une ACL). REMARQUE : Lorsqu'une ACL est affectée à un port, LAG ou VLAN, les flux provenant de cette interface d'entrée et qui ne correspondent pas à l'ACL sont soumis à la règle par défaut, "Drop unmatched packets" (Rejeter les paquets non conformes). 4.
Page 104: Paramètres Globaux
La page Ports contient des liens permettant de configurer la fonctionnalité des ports, y compris des fonctions avancées telles que Storm Control et la mise en miroir des ports, et d'effectuer des tests virtuels sur les ports. Pour afficher cette page, cliquez sur Switching (Commutation) ® Ports dans l'arborescence. Cette page contient des liens vers les fonctionnalités suivantes : Paramètres globaux Configuration des ports Configuration des ports protégés Configuration des LAG Storm Control Paramètres globaux La page Global Parameters (Paramètres globaux) permet de configurer le contrôle de flux. Le contrôle de flux permet de réduire momentanément le trafic provenant d'un commutateur. Il ne peut être défini que sur les commutateurs directement connectés, et uniquement pour les ports configurés pour fonctionner en duplex intégral. Étant donné que les ports configurés pour la négociation automatique ne peuvent pas être ajoutés en tant que membres d'un LAG, le contrôle de flux ne peut pas être configuré sur automatique pour les ports faisant partie d'un LAG. REMARQUE : Le contrôle de flux est incompatible avec le mode de prévention utilisant le blocage HOL (tête de ligne). Le commutateur peut fonctionner ...
Page 105 Figure 8-20. Page Port Configuration (Configuration des ports) Cette page contient les champs suivants : Port : indique l'unité et le port pour lesquels les paramètres sont définis. Description (0-64 Characters) (Description, 0 à 64 caractères) : contient une brève description de l'interface (par exemple, Ethernet). Admin Status (État admin) : active ou désactive le transfert du trafic via ce port. Current Port Status (État actuel du port) : indique si le port est opérationnel ou non. Current Port Speed (Vitesse actuelle du port) : affiche la vitesse actuelle du port synchronisé (en bps). Admin Port Speed (Vitesse admin du port) : force la vitesse du port sur la valeur sélectionnée (10 M, 100 M, 1000 M ou 10000 M). Maximum Frame Size (1518-9216) (Taille de trame maximale, 1518-9216) : indique la taille maximale acceptée pour les paquets. Les paquets de taille supérieure sont rejetés. La valeur par défaut est de 1518. Admin Duplex (Duplex admin) : définit le mode duplex du port. Les options disponibles sont Full (Intégral) et Half (Semi). Full (Intégral) : indique que l'interface prend en charge la transmission bidirectionnelle entre le commutateur et le client. Half (Semi duplex) : indique que l'interface prend en charge la transmission entre le commutateur et le client, dans un seul sens à la fois. Current Duplex Mode (Mode duplex actuel) : affiche le mode duplex du port synchronisé. Auto Negotiation (Négociation automatique) : active la négociation automatique sur le port. ...
Page 106: Définition Des Paramètres Des Ports
Current MDI/MDX (MDI/MDX en cours) : indique la configuration MDX actuelle du commutateur. Ce champ peut prendre les valeurs suivantes : MDI : la configuration en cours est MDI. MDX : la configuration en cours est MDX. Auto : la valeur est définie automatiquement. LAG : affiche le numéro de LAG, si ce port est membre d'un LAG. Définition des paramètres des ports 1. Affichez la page Port Configuration (Configuration des ports). 2. Sélectionnez une unité et un port dans les champs Unit (Unité) et Port. 3. Complétez les champs affichés. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres des ports sont sauvegardés sur le commutateur. Affichage de la table des ports ...
Page 107: Modification Des Paramètres De Configuration Pour Plusieurs Ports
Modification des paramètres de configuration pour plusieurs ports 1. Affichez la page Port Configuration (Configuration des ports). 2. Cliquez sur Show All (Afficher tout). La table Port Configuration (Configuration des ports) s'affiche. 3. Cliquez sur Edit (Modifier) pour chacun des ports à modifier. 4. Modifiez les champs de configuration selon vos besoins. ...
Page 108: Ajout De Groupes De Ports Protégés
3. Cochez la case Remove (Supprimer) puis cliquez sur Apply Changes (Appliquer les modifications) pour dissocier un port d'un groupe protégé. 4. Utilisez le menu déroulant Unit (Unité) pour afficher la page Protected Port Summary (Récapitulatif des ports protégés) pour les autres unités de la pile, le cas échéant. Ajout de groupes de ports protégés 1. Affichez la page Protected Port Configuration (Configuration des ports protégés). 2. Cliquez sur Add (Ajouter). La page Add Protected Group (Ajouter un groupe protégé) s'affiche. Figure 8-24. Page Add Protected Group (Ajouter un groupe protégé) ...
Page 109: Définition Des Paramètres Des Lag
Cette page contient les champs suivants : LAG : répertorie les numéros de LAG. LAG Type (Type de LAG) : types de ports inclus dans le LAG. Description (0-64 Characters) (Description, 0-64 caractères) : description du port. Admin Status (État admin) : active ou désactive le transfert du trafic sur le LAG sélectionné. Current LAG Status (État actuel du LAG) : indique si le LAG sélectionné est actuellement en cours de fonctionnement ou indisponible. Définition des paramètres des LAG 1. Affichez la page LAG Configuration (Configuration des LAG). 2. Sélectionnez un LAG dans le champ LAG. ...
Page 110: Configuration Des Lag À L'aide Des Commandes Cli
5. Les champs Admin Status (État admin) et Description peuvent maintenant être modifiés. 6. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres des LAG sont sauvegardés sur le commutateur. Configuration des LAG à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Port Channel Commands (Commandes portant sur les canaux des ports) Storm Control Le terme "Broadcast Storm" désigne une quantité excessive de messages de diffusion transmis simultanément sur un réseau à travers un seul port. Les ...
Page 111: Modification Du Contrôle De Diffusion
1. Affichez la page Storm Control. 2. Cliquez sur Show All (Afficher tout). La table Storm Control Settings (Paramètres de Storm Control) s'affiche. Figure 8-28. Page Storm Control Settings Table (Table des paramètres de Storm Control) 3. Utilisez le menu déroulant Unit (Unité) pour afficher la page Storm Control Settings Table (Table des paramètres de Storm Control) pour les autres unités de la pile, le cas échéant. Modification du contrôle de diffusion 1. Affichez la page Storm Control. 2. Cliquez sur Show All (Afficher tout). La table Storm Control Settings (Paramètres de Storm Control) s'affiche.
Page 112: Ajout D'une Session De Mise En Miroir Des Ports
pas de balise VLAN, selon sa configuration lors de sa transmission sur le port source. Pour afficher la page Port Mirroring (Mise en miroir des ports), cliquez sur Switching (Commutation) ® Traffic Mirroring (Mise en miroir du trafic) ® Port Mirroring (Mise en miroir des ports) dans l'arborescence.
Page 113: Suppression D'une Session De Mise En Miroir Des Ports
1. Affichez la page Port Mirroring (Mise en miroir des ports). 2. Modifiez les champs. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les champs de la session de la mise en miroir de ports sont modifiés et le périphérique est mis à jour. Suppression d'une session de mise en miroir des ports 1. Affichez la page Port Mirroring (Mise en miroir des ports). ...
Page 114: Configuration Des Tables D'adresses
3. Cliquez sur Apply Changes (Appliquer les modifications). Les informations sur la mise en miroir basée sur les flux sont copiées vers le port spécifié et le périphérique est mis à jour. Configuration de la mise en miroir basée sur les flux à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : QOS Commands (Commandes QOS) Configuration des tables d'adresses Les adresses MAC sont sauvegardées dans la table des adresses statiques ou dynamiques. Les adresses statiques sont définies par l'utilisateur. Les adresses dynamiques sont apprises par le système et supprimées après un certain délai. Un paquet envoyé à une destination enregistrée dans l'une des tables est immédiatement transmis vers les ports. Les tables des adresses statiques et dynamiques peuvent être triées en fonction de l'interface, de l'ID de VLAN ou du nom de VLAN. En outre, des adresses peuvent y être ajoutées. Pour afficher la page Address Tables (Tables d'adresses), cliquez sur Switching (Commutation) ® Address Tables (Tables d'adresses) dans l'arborescence. Cette page contient des liens vers les fonctionnalités suivantes : ...
Page 115: Modification D'une Adresse De La Table Des Adresses Mac Statiques
2. Cliquez sur Add (Ajouter). La page Add Static MAC Address (Ajouter une adresse MAC statique) s'affiche. Figure 8-33. Page Add Static MAC Address (Ajouter une adresse MAC statique) 3. Complétez les champs selon vos besoins. 4. Cliquez sur Apply Changes (Appliquer les modifications). La nouvelle adresse statique est ajoutée à la table des adresses MAC statiques et le périphérique est mis à jour.
Page 116: Définition Du Délai D'expiration
Table des adresses dynamiques La page Dynamic Address Table (Table des adresses dynamiques) contient diverses informations : type d'interface, adresses MAC, VLAN. Elle permet également de sélectionner un critère de tri. Les paquets transmis à une adresse stockée dans la table des adresses sont transférés directement à ces ports. Cette page contient également des informations sur le délai d'expiration qui s'écoule avant qu'une adresse MAC dynamique ne soit supprimée de la table. Pour afficher cette page, cliquez sur Switching (Commutation) ® Address Tables (Tables d'adresses) ® Dynamic Address Table (Table des adresses dynamiques) dans l'arborescence. Figure 8-35. Page Dynamic Address Table (Table des adresses dynamiques) Cette page contient les champs suivants : Address Aging (10-1000000) (Expiration de l'adresse, 10-1000000) : indique le délai (en secondes) avant suppression d'une adresse MAC dynamique. La ...
Page 117: Suppression De Données De La Table Des Adresses Dynamiques
1. Affichez la page Dynamic Address Table (Table des adresses dynamiques). 2. Définissez le paramètre à utiliser pour interroger la table. L'interrogation peut être basée sur l'interface, le LAG, l'adresse MAC ou l'ID de VLAN. 3. Cliquez sur Query (Interroger) pour interroger la table des adresses dynamiques. Suppression de données de la table des adresses dynamiques 1.
Page 118: Définition Des Temporisateurs Garp
Définition des temporisateurs GARP 1. Affichez la page GARP Timers (Temporisateurs GARP). 2. Complétez les champs. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres sont copiés sur les ports ou LAG sélectionnés dans la table des temporisateurs GARP et le périphérique est mis à jour. Affichage des paramètres de la table des temporisateurs GARP 1. Affichez la page GARP Timers (Temporisateurs GARP). 2. Cliquez sur Show All (Afficher tout). La table GARP Timers (Temporisateurs GARP) s'affiche.
Page 119: Définition De Temporisateurs Garp À L'aide Des Commandes Cli
La table GARP Timers (Temporisateurs GARP) s'affiche. 3. Cliquez sur Edit (Modifier) pour chacune des interfaces à modifier. 4. Modifiez les champs de configuration selon vos besoins. 5. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres des temporisateurs GARP sont modifiés et le périphérique est mis à jour. Définition de temporisateurs GARP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : GVRP Commands (Commandes GVRP) Configuration du protocole Spanning Tree...
Page 120: Bridge Settings (Paramètres Des Ponts)
Cette page contient les champs suivants : Spanning Tree Status (État de Spanning Tree) : active ou désactive le protocole STP, Rapid STP ou MSTP sur le commutateur. STP Operation Mode (Mode de fonctionnement STP) : indique le mode de fonctionnement STP activé sur le commutateur. Ce champ peut prendre les valeurs suivantes : Classic STP, Rapid STP, Multiple STP. BPDU Handling (Traitement des BPDU) : définit le traitement appliqué aux paquets BPDU (Bridge Protocol Data Unit) lorsque le protocole STP est désactivé sur une interface. Les valeurs possibles sont Filtering (Filtrage) et Flooding (Acheminement simultané). La valeur par défaut est Flooding (Acheminement simultané). STP BPDU Protection (Protection des BPDU STP) : désactive un port si un nouveau commutateur tente d'accéder à la topologie STP existante. Cela empêche toute modification de la topologie STP par des commutateurs ne faisant pas partie de l'arborescence d'origine. Si vous sélectionnez Enable (Activer), lorsqu'une BPDU est reçue sur un port d'extrémité ("edge port"), ce dernier est désactivé. Le port désactivé doit être réactivé manuellement. Bridge Settings (Paramètres des ponts) Priority (0-61440) (Priorité, 0-61440) : indique la valeur de priorité du pont. Les commutateurs ou les ponts exécutant le protocole STP se voient affecter un ...
Page 121: Paramètres Des Ports Stp
Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Spanning Tree Commands (Commandes portant sur le protocole Spanning Tree) Paramètres des ports STP La page STP Port Settings (Paramètres des ports STP) permet d'affecter des propriétés STP aux ports. Pour afficher cette page, cliquez sur Switching (Commutation) ® Spanning Tree ® STP Port Settings (Paramètres des ports STP) dans l'arborescence. Figure 8-39 Page STP Port Settings (Paramètres des ports STP) Cette page contient les champs suivants : Select a Port (Sélectionner un port) : indique l'unité et le port sur lesquels le protocole STP est activé.
Page 122: Activation Du Protocole Stp Sur Un Port
Activation du protocole STP sur un port 1. Affichez la page STP Port Settings (Paramètres des ports STP). 2. Indiquez l'unité et le port à activer dans le champ Select a Port (Sélectionner un port). 3. Sélectionnez Enable (Activer) dans le champ STP. 4. Modifiez les champs Fast Link, STP Root Guard (Protection de la racine STP), Path Cost (Coût du chemin) et Priority (Priorité) selon vos besoins. ...
Page 123: Application Du Mode Fast Link À Un Port
Application du mode Fast Link à un port 1. Affichez la page STP Port Settings (Paramètres des ports STP). 2. Cliquez sur Show All (Afficher tout). La page STP Port Table (Table des ports STP) s'affiche. 3. Cliquez sur Edit (Modifier) pour chacun des ports à modifier. 4. Cochez la case Fast Link pour activer le mode Fast Link sur un port. Un port en mode Fast Link passe automatiquement à l'état Forwarding (Transfert) lorsque la liaison est active.
Page 124: Modification Des Paramètres Stp D'un Lag
Broken (Interrompu) : le LAG ne fonctionne pas correctement et ne peut pas être utilisé pour transférer le trafic. Role (Rôle) : affiche le rôle du port dans la topologie STP. Path Cost (1-200000000) (Coût du chemin, 1-200000000) : définit la contribution du LAG au coût du chemin racine. Le coût du chemin est arrondi à une valeur supérieure ou inférieure. Il est utilisé pour transférer le trafic lorsqu'un chemin est réacheminé. La valeur par défaut est de 0. Priority (0-240) (Priorité, 0-240) : indique la valeur de priorité du LAG. Cette valeur influence le choix du LAG lorsqu'un pont contient deux ports connectés en boucle. Elle est comprise entre 0 et 240. Designated Bridge ID (ID du pont désigné) : affiche l'ID du pont désigné. Designated Port ID (ID du port désigné) : affiche l'ID du port désigné. Designated Cost (Coût désigné) : affiche le coût du port participant à la topologie STP. Si le protocole détecte des boucles, le risque de blocage des ports sera moindre si leur coût est inférieur. Modification des paramètres STP d'un LAG 1. Affichez la page STP LAG Settings (Paramètres des LAG STP). 2. Sélectionnez un LAG dans le menu déroulant Select a LAG (Sélectionner un LAG). 3. Modifiez les champs selon vos besoins. ...
Page 125: Définition Des Paramètres Des Lag Stp À L'aide Des Commandes Cli
Définition des paramètres des LAG STP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Spanning Tree Commands (Commandes portant sur le protocole Spanning Tree) Rapid Spanning Tree (RSTP) Le protocole Rapid Spanning Tree (RSTP) détecte et sélectionne les topologies de réseau offrant une meilleure convergence du Spanning Tree, sans pour autant créer de boucles de transfert. Pour afficher la page Rapid Spanning Tree, cliquez sur Switching (Commutation) ® Spanning Tree ® Rapid Spanning Tree dans l'arborescence. Figure 8-43.
Page 126: Définition Des Paramètres Rstp À L'aide Des Commandes Cli
3. Utilisez le menu déroulant Unit (Unité) pour afficher la page Rapid Spanning Tree Table (Table Rapid Spanning Tree) pour les autres unités de la pile, le cas échéant. Définition des paramètres RSTP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Spanning Tree Commands (Commandes portant sur le protocole Spanning Tree) Paramètres MSTP Le protocole MSTP (Multiple Spanning Tree Protocol) prend en charge plusieurs instances de l'arborescence STP afin de canaliser efficacement le trafic VLAN sur différentes interfaces. Il est compatible avec les protocoles RSTP et STP. Un pont MSTP peut en outre être configuré pour se comporter comme un pont RSTP ou ...
Page 127: Modification Des Paramètres Mstp
Included VLANs (VLAN inclus) : mappe les VLAN sélectionnés avec l'instance sélectionnée. Chaque VLAN n'appartient qu'à une seule instance. Priority (0-61440) (Priorité, 0-61440) : définit la priorité du commutateur pour l'instance STP sélectionnée. La valeur par défaut est de 32768. Bridge ID (ID du pont) : indique l'ID de pont de l'instance sélectionnée. Root Bridge ID (ID du pont racine) : ID du pont racine présentant le coût de chemin le plus faible. Root Port (Port racine) : indique le port racine de l'instance sélectionnée. Root Path Cost (Coût du chemin racine) : indique le coût du chemin correspondant à l'instance sélectionnée. Modification des paramètres MSTP 1. Affichez la page MSTP Settings (Paramètres MSTP). 2. Modifiez les champs des sections Global Settings (Paramètres globaux) et Instance Settings (Paramètres de l'instance) selon vos besoins. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres MSTP sont modifiés et le périphérique est mis à jour.
Page 128: Affectation Des Paramètres Des Interfaces Mstp
La page MSTP Interface Settings (Paramètres des interfaces MSTP) contient les champs suivants : Instance ID (ID d'instance) : sélectionne les instances MSTP configurées sur le commutateur. Les valeurs admises sont comprises entre 1 et 15. Interface : sélectionne une unité/port ou un LAG pour cette instance MSTP. Port State (État du port) : indique si le port est activé ou désactivé dans cette instance spécifique. Port Type (Type de port) : indique si le protocole MSTP traite le port comme un port point à point ou connecté à un concentrateur, et s'il s'agit d'un port interne de la région MST ou d'un port frontière. Si le port est un port frontière, ce champ indique également si le commutateur situé à l'autre extrémité de la liaison fonctionne en mode RSTP ou STP. Role (Rôle) : indique le rôle attribué au port par l'algorithme STP afin de fournir des chemins STP. Les valeurs possibles sont les suivantes : Root (Racine) : fournit le chemin dont le coût est le plus faible pour le transfert des paquets vers le commutateur racine. Designated (Désigné) : indique le port ou LAG sur lequel le commutateur désigné est connecté au LAN. Alternate (Autre) : fournit un autre chemin vers le commutateur racine à partir de l'interface. Backup (Chemin de secours) : fournit un chemin de secours vers le LAN désigné. Les ports de secours servent uniquement lorsque deux ports sont connectés en boucle par une liaison point à point, ou lorsqu'un LAN comporte deux connexions ou plus à un segment partagé. Disabled (Désactivé) : indique que le port ne fait pas partie de la topologie Spanning Tree. Priority (Priorité) : définit la priorité de l'interface pour l'instance spécifiée. Les priorités admises sont comprises entre 0 et 240, par incréments de 16. La valeur par défaut est de 128. Path Cost (0-200000000) (Coût du chemin, 0-200000000) : indique la contribution du port à l'instance STP. Les valeurs admises sont comprises entre 0 et 200 000 000. La valeur par défaut est déterminée par la vitesse du port. La valeur par défaut est : Canal du port : 20 000 1000 Mbps (giga) : 20 000 100 Mbps : 200 000 10 Mbps : 2 000 000 Designated Bridge ID (ID du pont désigné) : numéro d'ID du pont qui connecte la liaison ou le LAN partagé à la racine. Designated Port ID (ID du port désigné) : numéro d'ID du port sur le pont désigné qui connecte la liaison ou le LAN partagé à la racine.
Page 129: Définition D'interfaces Mstp À L'aide Des Commandes Cli
1. Affichez la page MSTP Settings (Paramètres MSTP). 2. Cliquez sur Show All (Afficher tout). La page MSTP Interface Table (Table des interfaces MSTP) s'affiche. Figure 8-48. Page MSTP Interface Table (Table des interfaces MSTP) 3. Utilisez le menu déroulant Unit (Unité) pour afficher la page MSTP Interface Table (Table des interfaces MSTP) pour les autres unités de la pile, le cas échéant. ...
Page 130: Appartenance À Un Vlan
Appartenance à un VLAN La page VLAN Membership (Appartenance à un VLAN) permet de définir les groupes de VLAN répertoriés dans la table d'appartenance à un VLAN. Le commutateur prend en charge jusqu'à 4094 VLAN. Cependant, vous ne pouvez réellement créer que 4092 VLAN car : le VLAN 1 est le VLAN par défaut dont tous les ports font partie ; le VLAN 4095 est désigné comme VLAN de rejet ("Discard VLAN"). Vous ne pouvez créer que les VLAN de 2 à 4093. Le VLAN 4094 est réservé. Pour afficher cette page, cliquez sur Switching (Commutation) ® VLAN ® VLAN Membership (Appartenance à un VLAN) dans l'arborescence. Figure 8-49. Page VLAN Membership (Appartenance à un VLAN) La page VLAN Membership (Appartenance à un VLAN) contient deux sections. La section du haut contient les champs définissant l'appartenance au VLAN dans sa globalité. La section du bas contient des tables définissant les paramètres d'appartenance pour des ports et des LAG spécifiques de ce VLAN. Les champs de la page VLAN Membership (Appartenance à un VLAN) sont les suivants : Show VLAN (Afficher le VLAN) : sélectionne le VLAN à afficher. Utilisez les menus déroulants VLAN ID (ID du VLAN) ou VLAN Name (Nom du VLAN) pour sélectionner le VLAN. ...
Page 131: Ajout De Nouveaux Vlan
Interdit (Forbidden) : indique que l'interface n'est pas autorisée à devenir membre d'un VLAN. Champ vide : l'interface n'est pas membre d'un VLAN. Les paquets associés à cette interface ne sont pas transférés. Champ vide Ajout de nouveaux VLAN 1. Affichez la page VLAN Membership (Appartenance à un VLAN). 2. Cliquez sur Add (Ajouter). La page Add VLAN (Ajouter un VLAN) s'affiche. Figure 8-50. Page Add VLAN (Ajouter un VLAN) 3. Entrez un nouvel ID et un nom pour le VLAN. ...
Page 132: Paramètres Des Ports De Vlan
Le VLAN sélectionné est supprimé et le périphérique est mis à jour. Définition des groupes d'appartenance à un VLAN et affectation de ports/LAG à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : VLAN Commands (Commandes portant sur les VLAN) Paramètres des ports de VLAN Dans un VLAN basé sur l'utilisation des ports, le trafic non balisé transite sur certains ports spécifiques en fonction du PVID des ports récepteurs. Ces VLAN peuvent aider à optimiser les modèles de trafic réseau car les paquets de diffusion, de multidiffusion et monodiffusion inconnus ne sont transférés que vers des ports faisant partie du VLAN. Les paquets reçus avec une balise VLAN utilisent cet ID de VLAN pour le processus de commutation. La page VLAN Port Settings (Paramètres des ports de VLAN) permet d'identifier un port en tant que membre d'un VLAN et de définir et de modifier les paramètres des ports. Pour afficher cette page, cliquez sur Switching (Commutation) ® VLAN ® Port Settings (Paramètres des ports) dans l'arborescence. Figure 8-51. Page Port Settings (Paramètres des ports) pour un VLAN Cette page contient les champs suivants : Ports : indique l'unité et le port inclus dans le VLAN.
Page 133: Modification Des Paramètres Pour Plusieurs Ports
Affichage de la table des ports de VLAN 1. Affichez la page VLAN Port Settings (Paramètres des ports de VLAN). 2. Cliquez sur Show All (Afficher tout). La page VLAN Port Table (Table des ports de VLAN) s'affiche. Figure 8-52. Page VLAN Port Table (Table des ports de VLAN) REMARQUE : Si un port d'accès est choisi, les types de paquets acceptés sur le port ne peuvent pas être désignés. En outre, il est impossible ...
Page 134: Affectation Des Paramètres Des Lag De Vlan
Cette page contient les champs suivants : LAG : indique le numéro du LAG inclus dans le VLAN. Port VLAN Mode (Mode VLAN du port) : indique le mode VLAN du LAG. Ce champ peut prendre les valeurs suivantes : General (Général) : le LAG appartient à plusieurs VLAN et chaque VLAN est défini par l'utilisateur comme étant balisé ou non balisé (mode 802.1Q intégral). Access (Accès) : le LAG appartient à un seul VLAN non balisé. Trunk (Tronçon) : le LAG appartient à plusieurs VLAN et tous les ports sont balisés (sauf dans le cas d'un seul VLAN natif). PVID (1-4093) | 4095 (PVID, 1 à 4093 | 4095) : affecte un ID de VLAN aux paquets non balisés. Les valeurs possibles vont de 1 à 4093 ou 4095. Frame Type (Type de trame) : indique le type de paquets accepté par le LAG. La valeur par défaut est Admit Tag Only (Accepter uniquement les paquets balisés). Ce champ peut prendre les valeurs suivantes : Admit Tag Only (Accepter uniquement les paquets balisés) : seuls les paquets balisés sont acceptés par le LAG. Admit All (Accepter tout) : indique que les paquets balisés et non balisés sont acceptés par le LAG. Ingress Filtering (Filtrage en entrée) : active ou désactive le filtrage en entrée effectué par le LAG. Le filtrage en entrée rejette les paquets contenant une balise VLAN qui ne correspond pas au VLAN dont le LAG fait partie. Affectation des paramètres des LAG de VLAN 1.
Page 135: Modification Des Paramètres Pour Plusieurs Lag
Modification des paramètres pour plusieurs LAG 1. Affichez la page VLAN LAG Settings (Paramètres des LAG de VLAN). 2. Cliquez sur Show All (Afficher tout). La page VLAN LAG Table (Table des LAG de VLAN) s'affiche. 3. Cliquez sur Edit (Modifier) pour chacun des LAG à modifier. 4. Modifiez les champs selon vos besoins. ...
Page 136: Modification Des Vlan Pour Plusieurs Adresses Mac
1. Affichez la page Bind MAC to VLAN (Lier des adresses MAC et des VLAN). 2. Cliquez sur Show All (Afficher tout). La page MAC-VLAN Bind Table (Table des liaisons MAC-VLAN) s'affiche. Figure 8-56. Page MAC - VLAN Bind Table (Table des liaisons MAC-VLAN) ...
Page 137: Liaison De Sous-Réseaux Ip Et De Vlan
Cette page contient les champs suivants : IP Address (Adresse IP) : indique l'adresse IP source du paquet. Subnet Mask (Masque de sous-réseau) : indique le masque de sous-réseau correspondant à l'adresse IP source du paquet. Bind to VLAN (1-4093) (Lier à un VLAN, 1-4093) : indique le VLAN auquel l'adresse IP est affectée. Liaison de sous-réseaux IP et de VLAN 1. Affichez la page Bind IP Subnet to VLAN (Lier des sous-réseaux IP et des VLAN). 2. Entrez l'adresse IP à associer au VLAN. 3. Saisissez le sous-réseau IP associé à l'adresse IP. ...
Page 138: Suppression De L'association Entre Une Adresse Mac Et Un Sous-Réseau Ip
5. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres de liaisons aux VLAN sont modifiés et le périphérique est mis à jour. Suppression de l'association entre une adresse MAC et un sous-réseau IP 1. Affichez la page Bind IP Subnet to VLAN (Lier des sous-réseaux IP et des VLAN). 2. Cliquez sur Show All (Afficher tout). La page IP Subnet - VLAN Bind Table (Table des liaisons sous-réseaux IP - VLAN) s'affiche.
Page 139: Ajout D'un Groupe De Protocoles
Ajout d'un groupe de protocoles 1. Affichez la page Protocol Group (Groupe de protocoles). 2. Cliquez sur Add (Ajouter). La page Add Protocol Group (Ajouter un groupe de protocoles) s'affiche. Figure 8-60. Page Add Protocol Group (Ajouter un groupe de protocoles) ...
Page 140: Configuration Des Groupes De Protocole À L'aide Des Commandes Cli
Figure 8-61. Page Protocol Group Table (Table des groupes de protocoles) 3. Cochez la case Remove (Supprimer) en regard de chaque groupe de protocoles à supprimer. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le protocole est supprimé et le périphérique est mis à jour. Configuration des groupes de protocole à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : VLAN Commands (Commandes portant sur les VLAN) ...
Page 141: Activation De L'enregistrement De Vlan Par Le Biais Du Protocole Gvrp
3. Cliquez sur Apply Changes (Appliquer les modifications). Le protocole GVRP est activé sur le commutateur. Activation de l'enregistrement de VLAN par le biais du protocole GVRP 1. Affichez la page GVRP Global Parameters (Paramètres globaux GVRP). 2. Sélectionnez Enable (Activer) dans le champ GVRP Global Status (État global GVRP) pour l'interface voulue. ...
Page 142: Modification Des Paramètres Gvrp Pour Plusieurs Ports
Modification des paramètres GVRP pour plusieurs ports 1. Affichez la page GVRP Global Parameters (Paramètres globaux GVRP). 2. Cliquez sur Show All (Afficher tout). La page GVRP Port Parameters Table (Table de paramètres des ports GVRP) s'affiche. 3. Cliquez sur Edit (Modifier) pour chaque interface/LAG à modifier. 4. Modifiez les champs de paramètres selon vos besoins. 5. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres des ports GVRP sont modifiés et le périphérique est mis à jour.
Page 143: Port Parameters (Paramètres Des Ports)
LACP System Priority (1-65535) (Priorité système LACP, 1-65535) : priorité LACP pour les paramètres globaux. La valeur par défaut est de 1. Port Parameters (Paramètres des ports) Interface : indique le numéro de l'unité et du port auxquels les valeurs d'expiration et de priorité sont associées. LACP Port Priority (1-65535) (Priorité du port LACP, 1-65535) : définit la priorité LACP pour le port indiqué. La valeur par défaut est de 1. LACP Timeout (Délai d'expiration LACP) : indique le délai d'expiration administratif LACP. Ce champ peut prendre les valeurs suivantes : Short (Court) : définit un délai d'expiration court Long : définit un délai d'expiration long. Cette option est utilisée par défaut. Définition des paramètres d'agrégation de liaisons 1. Affichez la page LACP Parameters (Paramètres LACP). 2. Complétez les champs selon vos besoins. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres sont définis et le périphérique est mis à jour. Affichage de la table de paramètres LACP ...
Page 144: Configuration Des Paramètres Lacp À L'aide Des Commandes Cli
Configuration des paramètres LACP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : LACP Commands (Commandes LACP) Appartenance à un LAG Le commutateur prend en charge 18 LAG par système et huit ports par LAG. La page LAG Membership (Appartenance à un LAG) permet d'affecter les ports à des LAG et des LACP. Pour afficher cette page, cliquez sur Switching (Commutation) ® Link Aggregation (Agrégation de liaisons) ® LAG Membership (Appartenance à un LAG) dans l'arborescence. Figure 8-66. Page LAG Membership (Appartenance à un LAG) Cette page comprend une table qui contient les champs suivants : LACP : agrège un port de LAG à une appartenance LACP. Pour activer (valeur "on") LACP sur les ports dont le numéro figure dans la rangée LAG, vous pouvez ...
Page 145: Configuration Du Hachage Des Lag
Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Port Channel Commands (Commandes portant sur les canaux des ports) Configuration du hachage des LAG Utilisez l'algorithme de hachage des LAG pour définir le mode de distribution du trafic sur la liaison d'agrégation. Le type de hachage peut être défini pour chaque tronçon. Pour afficher la page LAG Hash Configuration (Configuration du hachage des LAG), cliquez sur Switching (Commutation) ® Link Aggregation (Agrégation de liaisons) ®...
Page 146: Affichage Du Récapitulatif De L'algorithme De Hashage Des Lag À L'aide Des Commandes Cli
Figure 8-68. Page LAG Hash Summary (Récapitulatif du hachage des LAG) Cette page comprend une table qui contient les champs suivants : LAGs : répertorie les numéros de LAG. Hash Algorithm Type (Type d'algorithme de hachage) : affiche le type d'algorithme de hachage utilisé pour les flux du trafic de monodiffusion et associé au LAG. Affichage du récapitulatif de l'algorithme de hashage des LAG à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Port Channel Commands (Commandes portant sur les canaux des ports) Prise en charge de la transmission multidiffusion La base de données des transferts de multidiffusion de couche 2 est utilisée par le commutateur pour déterminer l'action de transfert à appliquer aux paquets qui arrivent avec une adresse MAC cible de multidiffusion. Le fait de limiter les multidiffusions à certains ports du commutateur permet d'éviter que le trafic ne soit envoyé à des parties du réseau lorsque cela n'est pas utile. Lorsqu'un paquet arrive sur le commutateur, l'adresse MAC de destination est associée à l'ID de VLAN et une recherche est effectuée dans la base de donnée ...
Page 147: Activation Du Filtrage De Multidiffusion Par Ponts Sur Le Commutateur
Cette page contient les champs suivants : Bridge Multicast Filtering (Filtrage de multidiffusion par ponts) : active ou désactive le filtrage de multidiffusion par ponts. La valeur par défaut est Disabled (Désactivé). IGMP Snooping Status (État du contrôle IGMP) : active ou désactive le contrôle IGMP. La valeur par défaut est Disabled (Désactivé). Activation du filtrage de multidiffusion par ponts sur le commutateur 1. Affichez la page Multicast Global Parameters (Paramètres globaux de multidiffusion). 2. Sélectionnez Enable (Activer) dans le champ Bridge Multicast Filtering (Filtrage de multidiffusion par ponts). ...
Page 148: Tables Des Ports Et Des Membres De Lag
VLAN ID (ID de VLAN) : sélectionne le VLAN auquel le groupe de multidiffusion doit être ajouté ou dans lequel les ports d'un groupe de multidiffusion existant doivent être modifiés. Bridge Multicast Address (Adresse de multidiffusion par ponts) : identifie l'adresse MAC ou IP du groupe de multidiffusion qui est associée à l'ID de VLAN sélectionné. Utilisez le bouton Add (Ajouter) pour associer une nouvelle adresse à un ID de VLAN. Remove (Supprimer) : supprime une adresse de multidiffusion par ponts lorsque cette case est cochée. Tables des ports et des membres de LAG La table Bridge Multicast Group (Groupe de multidiffusion par ponts) affiche les ports et les LAG qui sont membres du groupe de multidiffusion. Elle indique également s'ils sont statiques (S), dynamiques (D) ou interdits (F, forbidden). Les tables contiennent deux lignes : Static (Statique) et Current (En cours).
Page 149: Affectation D'une Interface À Un Groupe De Multidiffusion Existant
Affectation d'une interface à un groupe de multidiffusion existant 1. Affichez la page Bridge Multicast Group (Groupe de multidiffusion par ponts). 2. Sélectionnez l'ID du VLAN dans le menu déroulant VLAN ID. L'adresse de multidiffusion par ponts associée s'affiche. 3. Dans les tables Bridge Multicast Group (Groupe de multidiffusion par ponts), affectez un paramètre en cliquant sur la ligne Static (Statique) pour un port/LAG spécifique. Chaque clic permet de basculer entre S, F et un champ vide (non membre). 4. Cliquez sur Apply Changes (Appliquer les modifications). L'interface est affectée au groupe de multidiffusion. La ligne Current (En cours) est mise à jour avec les paramètres de la ligne Static (Statique) et le périphérique est mis à jour.
Page 150: Modification Du Mode De Transfert De La Multidiffusion Par Ponts
Forward All (Transférer tout) : autorise le transfert des paquets de multidiffusion, qu'ils soient enregistrés ou non. Filter Unregistered (Filtrer les paquets non enregistrés) : interdit le transfert de paquets de multidiffusion IPv4 dont l'adresse de destination ne correspond à aucun des groupes répertoriés dans les rapports d'appartenance IGMP précédents. Modification du mode de transfert de la multidiffusion par ponts 1. Affichez la page Bridge Multicast Forwarding (Transfert de multidiffusion par ponts). 2. Sélectionnez un ID de VLAN dans le menu déroulant VLAN ID. 3. Sélectionnez le mode de transfert à affecter au VLAN dans le menu déroulant Forwarding Mode. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le VLAN est actualisé avec le paramètre Forwarding Mode (Mode de transfert) sélectionné et le périphérique est mis à jour.
Page 151: Affichage De La Page Igmp Snooping Table (Table De Contrôle Igmp)
3. Complétez les champs de cette page selon vos besoins. 4. Cliquez sur Apply Changes (Appliquer les modifications). Le contrôle IGMP est activé sur le commutateur. Affichage de la page IGMP Snooping Table (Table de contrôle IGMP) 1. Affichez la page IGMP Snooping (Contrôle IGMP). 2. Cliquez sur Show All (Afficher tout). La page IGMP Snooping Table (Table de contrôle IGMP) s'affiche. Figure 8-74. Page IGMP Snooping Table (Table de contrôle IGMP) 3. Utilisez le menu déroulant Unit (Unité) pour afficher la page IGMP Snooping Table (Table de contrôle IGMP) pour les autres unités de la pile, le cas échéant. ...
Page 152: Configuration Du Contrôle Igmp À L'aide Des Commandes Cli
5. Cliquez sur Copy To (Copier vers) pour chaque unité/port ou LAG cible. 6. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres de contrôle IGMP sont modifiés et le périphérique est mis à jour. Configuration du contrôle IGMP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IGMP Snooping Commands (Commandes de contrôle IGMP) Configuration du protocole LLDP Le protocole LLDP (Link Layer Discovery Protocol) est une norme IEEE 802.1AB qui permet aux stations faisant partie d'un réseau local de type 802 de déclarer leurs principales capacités et caractéristiques physiques. Ces informations peuvent être affichées par l'administrateur réseau. Elles lui permettent d'identifier la topologie du système et de détecter les configurations non valides présentes sur le réseau local. Le protocole LLDP est un protocole unidirectionnel qui ne requiert aucune suite de requêtes/réponses. Les informations sont déclarées par les stations de transmission, puis elles sont reçues et traitées par les stations de réception. Les fonctions de transfert et de réception peuvent être activées/désactivées séparément pour chaque port. Par défaut, ces deux fonctions sont désactivées sur tous les ports. L'application est responsable du démarrage de chaque machine associée aux états de transfert et de réception, lequel doit être effectué conformément à l'état de configuration et de fonctionnement du port. La page LLDP contient des liens vers les fonctionnalités suivantes : Configuration LLDP Statistiques LLDP...
Page 153: Port Settings (Paramètres De Port)
Port Settings (Paramètres de port) Interface : indique le port affecté par ces paramètres. Transmit Mode (Mode de transfert) : active ou désactive la fonction de transfert. Le paramètre par défaut est Disabled (Désactivé). Receive Mode (Mode de réception) : active ou désactive la fonction de réception. Le paramètre par défaut est Disabled (Désactivé). Transmit Management Information (Transmettre les informations de gestion) : active ou désactive le transfert de l'instance de l'adresse de gestion. La valeur par défaut est Disabled (Désactivé). Notification Mode (Mode de notification) : active ou désactive les notifications de modifications à distance. Le paramètre par défaut est Disabled (Désactivé). Included TLVs (TLV inclus) : sélectionne les informations contenues dans les TLV qui doivent être transmises. Les informations disponibles sont les suivantes : System Name (Nom du système), System Capabilities (Capacités du système), System Description (Description du système) et Port Description (Description du port). Modification de la configuration LLDP 1. Affichez la page LLDP Configuration (Configuration LLDP). 2. Complétez les champs avec les valeurs appropriées. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres LLDP sont sauvegardés sur le commutateur.
Page 154: Modification Des Paramètres De L'interface Lldp Pour Plusieurs Ports
Les paramètres de l'interface LLDP sont copiés et le périphérique est mis à jour. Modification des paramètres de l'interface LLDP pour plusieurs ports 1. Affichez la page LLDP Configuration (Configuration LLDP). 2. Cliquez sur Show All (Afficher tout). La page LLDP Interface Settings Table (Table de paramètres de l'interface LLDP) s'affiche. 3. Cliquez sur Edit (Modifier) pour chaque unité/port à modifier. 4. Modifiez les champs de l'interface LLDP selon vos besoins. ...
Page 155: Affichage Des Statistiques Lldp À L'aide Des Commandes Cli
Total Drops (Total des rejets) : affiche le nombre de fois où un ensemble complet d'informations publié par un commutateur distant n'a pas pu être inséré en raison d'une insuffisance de ressources. Total Ageouts (Total des délais arrivés à expiration) : affiche le nombre de fois où une entrée de données distante a été supprimée en raison de l'expiration du délai (TTL, Time-To-Live). Statistiques sur les ports Interface : affiche l'unité et le port auxquels les statistiques figurant sur cette ligne s'appliquent. Transmit Total (Total des transferts) : affiche le nombre total de trames LLDP transmises sur le port indiqué. Receive Total (Total des réceptions) : affiche le nombre total de trames LLDP valides reçues sur le port indiqué. Discards (Rejets) : affiche le nombre de trames LLDP reçues sur le port indiqué et rejetées pour une raison quelconque. Errors (Erreurs) : affiche le nombre de trames LLDP non valides ayant été reçues sur le port indiqué. Ageouts (Délais arrivés à expiration) : affiche le nombre de fois où une entrée de données distante associée au port indiqué a été supprimée en raison de l'expiration du délai (TTL, Time-To-Live). TLV Discards (TLV rejetés) : affiche le nombre de TLV (ensembles Type, Longueur, Valeur) LLDP ayant été reçus sur le port indiqué et rejetés pour une raison quelconque par l'agent LLDP. TLV Unknowns (TLV inconnus) : affiche le nombre de TLV LLDP ayant été reçus sur le port indiqué mais dont le type n'a pas été reconnu par l'agent LLDP. Utilisez le menu déroulant Unit (Unité) pour afficher la page LLDP Statistics (Statistiques LLDP) pour les autres unités de la pile, le cas échéant. Utilisez le bouton Clear Statistics (Effacer les statistiques) pour remettre les statistiques LLDP à zéro.
Page 156: Affichage D'informations Détaillées Sur Les Connexions Lldp
Utilisez le bouton Clear Table (Effacer la table) pour supprimer toutes les informations de la table LLDP Connections (Connexions LLDP). Affichage d'informations détaillées sur les connexions LLDP 1. Affichez la page LLDP Connections (Connexions LLDP). 2. Cliquez sur une interface dans le champ Local Interface (Interface locale) pour afficher des informations détaillées sur le périphérique correspondant. La page LLDP Connections - Detailed (Connexions LLDP - Informations détaillées) relative au périphérique concerné s'affiche.
Page 157: Configuration Du Routage
Retour au sommaire Configuration du routage Dell™ PowerConnect™ série 6200 - Guide d'utilisation Protocole ARP Routeur Protocole IP Routage VLAN Protocole OSPF Protocole VRRP Agent de relais BOOTP/DHCP Tunnels Protocole RIP Boucles de rappel Protocole Router Discovery La série 6200 prend en charge la fonction de routage IP. Utilisez la page de menu Routing (Routage) pour configurer le routage sur les réseaux VLAN. Lorsqu'un paquet arrive sur le commutateur, l'adresse MAC de destination est vérifiée pour déterminer si elle correspond aux interfaces de routage configurées. Si tel est le cas, le périphérique recherche dans la table des systèmes hôtes une adresse IP de destination correspondante. S'il trouve une entrée, le paquet est acheminé vers l'hôte. Dans le cas contraire, le commutateur recherche une correspondance avec le préfixe le plus long de l'adresse IP de destination. S'il trouve une entrée, le paquet est acheminé vers le saut suivant. Dans le cas contraire, le paquet est acheminé vers le saut suivant défini dans l'itinéraire par défaut. Si aucun itinéraire par défaut n'est configuré, le paquet est transmis au logiciel du PowerConnect 6200 qui lui appliquera le traitement ...
Page 158: Création Arp
Configuration de la table ARP Création ARP La page ARP Create (Création ARP) permet d'ajouter une entrée à la table ARP (Address Resolution Protocol). Pour afficher cette page, cliquez sur Routing (Routage) ® ARP® ARP Create (Création ARP) dans l'arborescence. Figure 10-1. Page ARP Create (Création ARP) La page ARP Create (Création ARP) contient les champs suivants : IP Address (Adresse IP) : entrez l'adresse IP à ajouter. Elle doit correspondre à l'adresse IP d'un périphérique présent dans un sous-réseau connecté à l'une des interfaces de routage existantes du commutateur. MAC Address (Adresse MAC) : adresse MAC monodiffusion du périphérique. Elle doit comporter six nombres hexadécimaux à deux chiffres séparés par deux ...
Page 159 La page ARP Table Configuration (Configuration de la table ARP) contient les champs suivants : Age Time (secs) (Délai d'expiration [secondes]) : entrez la valeur que le commutateur doit utiliser pour le délai d'expiration d'une entrée ARP. Vous devez entrer un nombre entier valide, qui représente le nombre de secondes avant l'expiration d'une entrée ARP. Les valeurs admises sont comprises entre 15 et 21600 secondes. La valeur par défaut est de 1200 secondes. Response Time (secs) (Délai de réponse [secondes]) : entrez la valeur que le commutateur doit utiliser pour le délai de réponse ARP. Vous devez entrer un nombre entier valide, qui représente le délai d'attente en secondes avant que le commutateur obtienne une réponse à une requête ARP. Les valeurs admises sont comprises entre 1 et 10 secondes. La valeur par défaut est de 1 seconde. Retries (Tentatives) : entrez un nombre entier qui représente le nombre maximum de tentatives pour une requête ARP. La plage de valeurs pour ce champ est comprise entre 0 et 10. La valeur par défaut est de 4. Cache Size (Taille de la mémoire cache) : entrez un nombre entier qui représente le nombre maximum d'entrées pour la mémoire cache ARP. La plage de valeurs pour ce champ est comprise entre 256 et 896. La valeur par défaut est de 896. Dynamic Renew (Renouvellement dynamique) : ce champ contrôle si le composant ARP tente automatiquement de renouveler les entrées ARP de type dynamique une fois qu'elles ont expiré. Le paramètre par défaut est Enable (Activer). Total Entry Count (Nombre total d'entrées) : nombre total d'entrées dans la table ARP. Peak Total Entries (Nombre maximum d'entrées) : valeur la plus élevée que peut atteindre le champ Total Entry Count (Nombre total d'entrées). Cette valeur de compteur est réinitialisée lorsque la valeur de la taille de la mémoire cache de la table ARP est modifiée. Active Static Entries (Entrées statiques actives) : nombre total d'entrées statiques actives dans la table ARP. Configured Static Entries (Entrées statiques configurées) : nombre total d'entrées statiques configurées dans la table ARP. Maximum Static Entries (Entrées statiques maximales) : nombre maximum d'entrées statiques pouvant être définies. Remove from Table (Supprimer de la table) : permet de supprimer certaines entrées de la table ARP. Les choix énumérés indiquent le type d'entrée ARP à supprimer : All Dynamic Entries (Toutes les entrées dynamiques) All Dynamic and Gateway Entries (Toutes les entrées dynamiques et de passerelle) ...
Page 160: Configuration De La Table Arp À L'aide Des Commandes Cli
3. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications sont enregistrées et la table ARP est mise à jour. Configuration de la table ARP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : ARP Commands (Commandes ARP) Protocole IP La page de menu IP contient des liens vers les pages Web permettant de configurer et d'afficher les données de routage IP. Pour afficher cette page, cliquez sur Routing (Routage) ® IP dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration IP Statistiques IP Configuration de l'interface IP ...
Page 161: Configuration Des Paramètres De Routage Ip À L'aide De La Commande Cli
3. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications sont enregistrées et les paramètres de routage sont mis à jour. Configuration des paramètres de routage IP à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : IP Routing Commands (Commandes de routage IP) VLAN Commands (Commandes portant sur les VLAN) Statistiques IP Les statistiques contenues sur la page IP Statistics (Statistiques IP) sont conformes à la norme RFC 1213. Pour afficher cette page, cliquez sur Routing (Routage) ®...
Page 162: Actualisation Des Statistiques Ip
IpReasmOKs : nombre de datagrammes IP réassemblés avec succès. IpReasmFails : nombre d'échecs détectés par l'algorithme de réassemblage IP (pour une raison quelconque : délai expiré, erreurs, etc). Notez que ce nombre ne correspond pas forcément au nombre de fragments IP rejetés car certains algorithmes peuvent perdre la trace du nombre de fragments en les associant à leur réception. IpFragOKs : nombre de datagrammes IP fragmentés avec succès sur cette entité. IpFragFails : nombre de datagrammes IP rejetés car leur fragmentation sur cette entité n'a pas pu être effectuée (par exemple, parce que leur indicateur "Don't Fragment" [Ne pas fragmenter] était défini). IpFragCreates : nombre de fragments de datagrammes IP générés suite à leur fragmentation sur cette entité. IpRoutingDiscards : nombre d'entrées de routage rejetées bien qu'elles soient valides. Une des raisons possibles justifiant ce rejet est de libérer de l'espace dans la mémoire tampon pour les autres entrées de routage. IcmpInMsgs : nombre total de messages ICMP reçus par l'entité. Notez que ce compteur inclut tous les messages dénombrés dans icmpInErrors. IcmpInErrors : nombre de messages ICMP reçus par l'entité, mais contenant des erreurs propres au protocole ICMP (sommes de contrôle ICMP incorrectes, longueur incorrecte, etc.). IcmpInDestUnreachs : nombre de messages ICMP "Destination Unreachable" (Destination inaccessible) reçus. IcmpInTimeExcds : nombre de messages ICMP "Time Exceeded" (Délai dépassé) reçus. IcmpInParmProbs : nombre de messages ICMP "Parameter Problem" (Problème de paramètres) reçus. IcmpInSrcQuenchs : nombre de messages ICMP "Source Quench" (Extinction de la source) reçus. IcmpInRedirects : nombre de messages ICMP "Redirect" (Redirection) reçus. IcmpInEchos : nombre de messages (requête) ICMP "Echo" (Écho) reçus. IcmpInEchoReps : nombre de messages ICMP "Echo Reply" (Réponse à l'écho) reçus. IcmpInTimestamps : nombre de messages (requête) ICMP "Timestamp" (Horodateur) reçus. IcmpInTimestampReps : nombre de messages ICMP "Timestamp Reply" (Réponse horodateur) reçus. IcmpInAddrMasks : nombre de messages ICMP "Address Mask Request" (Demande de masque d'adresse) reçus. IcmpInAddrMaskReps : nombre de messages ICMP "Address Mask Reply" (Réponse masque d'adresse) reçus. IcmpOutMsgs : nombre total de messages ICMP que cette entité a tenté d'envoyer. Notez que ce compteur inclut tous les messages dénombrés dans icmpOutErrors. IcmpOutErrors : nombre de messages ICMP qui n'ont pas été envoyés par cette entité en raison de problèmes détectés dans le protocole ICMP, par exemple un manque de mémoire tampon. Cette valeur ne doit pas inclure les erreurs détectées en dehors de la couche ICMP, par exemple l'incapacité du protocole IP à acheminer le datagramme résultant. Dans certaines implémentations, aucun type d'erreur n'intervient dans la valeur de ce compteur. IcmpOutDestUnreachs : nombre de messages ICMP "Destination Unreachable" (Destination inaccessible) envoyés. IcmpOutTimeExcds : nombre de messages ICMP "Time Exceeded" (Délai dépassé) envoyés. IcmpOutParmProbs : nombre de messages ICMP "Parameter Problem" (Problème de paramètres) envoyés. IcmpOutSrcQuenchs : nombre de messages ICMP "Source Quench" (Extinction de la source) envoyés. IcmpOutRedirects : nombre de messages ICMP "Redirect" (Redirection) envoyés. Cet objet a toujours la valeur zéro pour un hôte, car les hôtes n'envoient pas de redirections. IcmpOutEchos : nombre de messages (requête) ICMP "Echo" (Écho) envoyés. IcmpOutEchoReps : nombre de messages ICMP "Echo Reply" (Réponse à l'écho) envoyés. ...
Page 163: Affichage Des Statistiques Ip À L'aide De La Commande Cli
Affichage des statistiques IP à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IP Routing Commands (Commandes de routage IP) Configuration de l'interface IP La page IP Interface Configuration (Configuration de l'interface IP) permet de mettre à jour les données de l'interface IP de ce commutateur. Pour afficher cette page, cliquez sur Routing (Routage) ® IP ® Interface Configuration (Configuration de l'interface) dans l'arborescence. Figure 10-5.
Page 164: Commandes Cli De Configuration De L'interface Ip
Les modifications sont enregistrées et l'interface IP est mise à jour. Commandes CLI de configuration de l'interface IP Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : IP Addressing Commands (Commandes d'adressage IP) IP Routing Commands (Commandes de routage IP) ARP Commands (Commandes ARP) Protocole OSPF Le protocole de routage OSPF (Open Shortest Path First) est un protocole IGP (Interior Gateway Protocol). Chaque routeur OSPF crée l'arborescence du chemin le plus court pour tous les routeurs et réseaux du domaine. Les informations de routage sont acheminées par paquets LSU (Link State Update) de manière régulière et en cas de modifications de la topologie du réseau. Elles sont reçues, assimilées et enregistrées dans les bases de données OSPF de ...
Page 165 Cette page contient les champs suivants : Router ID (ID du routeur) : nombre entier de 32 bits à points décimaux qui identifie de manière unique le routeur dans le système autonome. Pour modifier l'ID du routeur, vous devez d'abord désactiver l'interface OSPF. Une fois que vous avez défini le nouvel ID du routeur, vous devez réactiver l'interface OSPF pour que les modifications prennent effet. La valeur par défaut est 0.0.0.0, qui n'est pas un ID de routeur correct. OSPF Admin Mode (Mode admin OSPF) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. Si vous sélectionnez Enable (Activer), l'interface OSPF est activée pour ce commutateur. La valeur par défaut est Disabled (Désactivé). Vous devez configurer un ID de routeur pour que l'interface OSPF devienne opérationnelle. REMARQUE : Une fois l'interface OSPF activée sur le routeur, elle reste active tant que le routeur n'est pas réinitialisé. ASBR Mode (Mode ASBR) : indique si le mode ASBR est activé ou désactivé. S'il est activé, cela signifie que le routeur est un routeur de limites de systèmes autonomes (ASBR, Autonomous System Border Router). Il devient automatiquement un routeur ASBR lorsqu'il est configuré pour redistribuer les itinéraires appris à partir d'un autre protocole. RFC 1583 Compatibility (Compatibilité RFC 1583) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant pour indiquer les règles de préférences qui s'appliquent lorsque vous choisissez parmi plusieurs LSA externes au système autonome qui annoncent la même destination. Si vous sélectionnez Enable (Activer), les règles de préférences définies par RFC 1583 s'appliquent. Si vous sélectionnez Disable (Désactiver), les règles de préférences définies à la section 16.4.1 de la norme OSPF-2 (RFC 2328) s'appliquent, ce qui empêche le routage des boucles lorsque les LSA externes au système autonome annonçant la même destination proviennent de zones différentes. La valeur par défaut est Enable (Activer). Pour empêcher le routage des boucles, vous devez sélectionner Disable (Désactiver), mais uniquement si tous les routeurs OSPF contenus dans le domaine de routage peuvent fonctionner conformément à la RFC 2328. ABR Status (État ABR) : les valeurs de ce champ sont Enabled (Activé) ou Disabled (Désactivé). L'option Enabled (Activé) indique que le routeur est un routeur de limite de zone. L'option Disabled (Désactivé) indique le contraire. Exit Overflow Interval (sec) (Intervalle de sortie en cas de saturation [secondes]) : entrez le délai d'attente en secondes avant que le routeur tente de sortir de l'état de saturation, une fois cet état activé. Cela permet au routeur de créer à nouveau des LSA externes au système autonome qui ne sont pas définies par défaut. Si vous entrez la valeur 0, le routeur ne quitte pas l'état de saturation tant que le système n'est pas redémarré. Les valeurs admises sont comprises entre 0 et 2147483647 secondes. SPF DelayTime (secs) (Délai SPF [secondes]) : entrez le délai en secondes entre le moment où l'interface OSPF reçoit un changement de topologie et le moment où elle démarre un calcul SPF. Cette valeur peut être un nombre entier compris entre 0 et 65535. La valeur par défaut est de 5 secondes. La valeur 0 indique qu'aucun délai n'est défini ; le calcul SPF est démarré immédiatement. SPF HoldTime (secs) (Délai d'attente [secondes]) : entrez la durée minimale en secondes entre deux calculs SPF consécutifs. Cette valeur peut être un nombre entier compris entre 0 et 65535. La valeur par défaut est de 10 secondes. La valeur 0 indique qu'aucun délai n'est défini ; deux calculs SPF peuvent ...
Page 166: Modification D'une Configuration Ospf
Always (Toujours) : définit l'annonce de routeur 0.0.0.0/0.0.0.0 lorsqu'elle est définie sur True (Vrai). Metric (Métrique) : définit la métrique de l'itinéraire par défaut. Les valeurs admises sont comprises entre 1 et 16777214. Metric Type (Type de métrique) : définit le type de métrique de l'itinéraire par défaut. Les options sont External Type 1 (Type externe 1) et External Type 2 (Type externe 2). La valeur par défaut est External Type 2 (Type externe 2). Modification d'une configuration OSPF 1. Affichez la page OSPF Configuration (Configuration OSPF). 2. Modifiez les valeurs au besoin. 3. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications sont enregistrées et l'interface OSPF est mise à jour. Commandes CLI de configuration OSPF Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF)
Page 167: Configuration D'une Zone Ospf
Area LSA Checksum (Somme de contrôle des LSA dans la zone) : total non signé de 32 bits des sommes de contrôle LS des LSA contenues dans la base de données LSDB (Link State Database) de cette zone. Cette valeur exclut les LSA (LS de type 5) externes. Elle peut être utilisée pour déterminer si des modifications ont été apportées à la base de données LSDB d'un routeur et pour comparer les bases de données LSDB de deux routeurs. Elle est au format hexadécimal. Stub Area Information (Informations de la zone de stub) Import Summary LSAs (Importer les LSA récapitulatives) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. Si vous sélectionnez Enable (Activer), les LSA récapitulatives sont importées dans les zones de stub. Metric Value (Valeur de métrique) : entrez la valeur de métrique que vous souhaitez appliquer pour l'itinéraire par défaut annoncé dans la zone de stub. La plage de valeurs admises est comprise entre 1 et 16 777 215. Metric Type (Type de métrique) : sélectionnez le type de métrique défini dans le champ Metric Value (Valeur de métrique). Translator Role (Rôle du traducteur) : attribuez au rôle du traducteur NSSA la valeur Always/Candidate (Toujours/candidat). Translator Stability Interval (Intervalle de stabilité du traducteur) : configurez l'interface de stabilité du traducteur pour le NSSA sélectionné. No-Redistribute Mode (Mode de non-redistribution) : configurez la redistribution des itinéraires pour le NSSA sélectionné. Translator State (État du traducteur) : affiche l'état actuel du traducteur. Configuration d'une zone OSPF ...
Page 168: Affichage D'une Zone De Stub Ospf À L'aide De La Commande Cli
Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Stub Area Summary (Récapitulatif de la zone de stub) dans l'arborescence. Figure 10-8. Page OSPF Stub Area Summary (Récapitulatif de la zone de stub OSPF) La page OSPF Stub Area Summary (Récapitulatif de la zone de stub OSPF) contient les champs suivants : Area ID (ID de zone) : ID de zone de la zone de stub. Type of Service (Type de service) : type de service associé à la métrique du stub. Le commutateur n'accepte que la valeur Normal. Metric Value (Valeur de métrique) : affiche la valeur de métrique configurée. Metric Type (Type de métrique) : type de métrique associé à la zone de stub. Les types admis sont : OSPF Metric (Métrique OSPF) : métrique OSPF normale Comparable Cost (Coût comparable) : métriques de type externe 1 comparables à la métrique OSPF Non-comparable Cost (Coût non comparable) : métriques de type externe 2 qui sont supposées être supérieures au coût de la métrique OSPF Import Summary LSAs (Importer les LSA récapitulatives) : indique si l'importation des LSA récapitulatives est activée ou désactivée. ...
Page 169: Définition D'une Plage De Zones Ospf
La page OSPF Area Range Configuration (Configuration de la plage de zones OSPF) contient les champs suivants : Area ID (ID de zone) : sélectionnez la zone dont vous voulez configurer les données dans le menu déroulant. IP Address (Adresse IP) : entrez l'adresse IP de la plage d'adresses pour la zone sélectionnée. Subnet Mask (Masque de sous-réseau) : entrez le masque de sous-réseau de la plage d'adresses pour la zone sélectionnée. LSDB Type (Type de LSDB) : sélectionnez le type d'annonce de liaison associé à la zone et à la plage d'adresses spécifiées. Le type par défaut est "Network Summary" (Récapitulatif du réseau). Advertisement (Annonce) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. Si vous sélectionnez Enable (Activer), la plage d'adresses est annoncée en dehors de la zone via une LSA de type "Network Summary" (Récapitulatif du réseau). La valeur par défaut est Enable (Activer). Add (Ajouter) : cochez la case Add (Ajouter) pour ajouter une plage de zones. OSPF Area Range Table (Table de plages de zones OSPF) Area ID (ID de zone) : affiche la zone OSPF. IP Address (Adresse IP) : affiche l'adresse IP d'une plage d'adresses pour la zone. Subnet Mask (Masque de sous-réseau) : affiche le masque de sous-réseau d'une plage d'adresses pour la zone. LSDB Type (Type de LSDB) : affiche le type d'annonce de liaison associée à la plage d'adresses et à la zone. ...
Page 170: Commande Cli De Configuration De La Plage De Zones Ospf
Commande CLI de configuration de la plage de zones OSPF Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF) Statistiques sur les interfaces La page OSPF Interface Statistics (Statistiques sur les interfaces OSPF) permet d'afficher les statistiques de l'interface sélectionnée. Les informations ne s'affichent que si l'interface OSPF est activée. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Interface Statistics (Statistiques sur les interfaces) dans l'arborescence. Figure 10-10.
Page 171: Affichage Des Statistiques Sur Les Interfaces Ospf À L'aide De La Commande Cli
Affichage des statistiques sur les interfaces OSPF à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF) Configuration des interfaces La page OSPF Interface Configuration (Configuration des interfaces OSPF) permet de configurer une interface OSPF. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Interface Configuration (Configuration des interfaces) dans l'arborescence. Figure 10-11.
Page 172: Paramétrage De La Configuration D'une Interface Ospf
Authentication Type (Type d'authentification) : vous pouvez sélectionner un type d'authentification autre que None (Aucun) en cliquant sur le bouton Modify (Modifier). Une nouvelle page Web apparaît, dans laquelle vous pouvez sélectionner un type d'authentification dans le menu déroulant. Ce champ peut prendre les valeurs suivantes : None (Aucun) : état initial de l'interface. Si vous sélectionnez cette option dans le menu déroulant du deuxième écran et cliquez sur Apply Changes (Appliquer les modifications), vous êtes renvoyé au premier écran et aucun protocole d'authentification n'est exécuté. Simple : si vous sélectionnez cette option, vous êtes invité à entrer une clé d'authentification. Cette clé figure dans l'en-tête OSPF de tous les paquets envoyés sur le réseau. Tous les routeurs contenus sur le réseau doivent être configurés avec la même clé. Encrypt (Crypter) : si vous sélectionnez cette option, vous êtes invité à entrer une clé d'authentification et un ID d'authentification. Le cryptage utilise l'algorithme Message-Digest MD5. Tous les routeurs contenus sur le réseau doivent être configurés avec la même clé et le même ID. Interface Type (Type d'interface) : type d'interface OSPF, qui a toujours la valeur Broadcast (Diffusion). State (État) : état actuel de l'interface de routeur sélectionnée. Ce champ peut prendre les valeurs suivantes : Down (Inactif) : état initial de l'interface. Cet état indique que les protocoles de niveau inférieur ont signalé que l'interface est hors d'usage. Les paramètres de l'interface sont réinitialisés à leurs valeurs initiales. Toutes les horloges de l'interface sont désactivées, et aucune contiguïté n'est associée à l'interface. Loopback (Boucle de rappel) : cet état indique que l'interface du routeur a effectué une boucle de rappel dans le matériel ou le logiciel. L'interface n'est pas disponible pour le transfert de données normal. Toutefois, il est toujours possible d'obtenir des informations sur la qualité de cette interface, en envoyant des commandes Ping ICMP à l'interface ou en exécutant un test d'erreurs de bits. Ainsi, il est toujours possible d'adresser des paquets IP à une interface en boucle de rappel. Pour ce faire, ces interfaces sont annoncées dans les LSA associées au routeur en tant qu'itinéraires hôtes uniques, dont la destination est l'adresse de l'interface IP. Waiting (En attente) : le routeur tente de déterminer l'identité du routeur désigné (Sauvegarde) pour le réseau en contrôlant les paquets Hello reçus. Il n'est pas autorisé à sélectionner un routeur de sauvegarde désigné ou un routeur désigné tant que cet état est activé. Cela évite des modifications inutiles au routeur désigné (Sauvegarde). Designated Router (Routeur désigné) : ce routeur est lui-même le routeur désigné sur le réseau connecté. Les contiguïtés sont créées pour tous les autres routeurs connectés au réseau. Le routeur doit également créer une LSA associée au nœ ud du réseau. Cette LSA contient les liens vers tous les routeurs (y compris le routeur désigné proprement dit) connectés au réseau. Backup Designated Router (Routeur de sauvegarde désigné) : ce routeur est lui-même le routeur de sauvegarde désigné sur le réseau connecté. Il devient le routeur désigné en cas de défaillance du routeur désigné existant. Le routeur crée les contiguïtés pour tous les autres routeurs connectés au ...
Page 173: Affichage De La Table Des Voisins Ospf À L'aide De La Commande Cli
Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF) Table des voisins La page OSPF Neighbor Table (Table des voisins OSPF) permet d'afficher la liste des tables de routeurs voisins OSPF. Lorsqu'un ID de voisin spécifique est indiqué, des informations détaillées sur un voisin s'affichent. Les informations ci-dessous ne s'affichent que si l'interface OSPF est activée. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Neighbor Table (Table des voisins) dans l'arborescence. Figure 10-12.
Page 174: Affichage De La Configuration D'un Routeur Voisin Ospf
Cette page contient les champs suivants : Interface : utilisez le menu déroulant pour sélectionner l'interface VLAN sur laquelle le routage est activé. Neighbor IP Address (Adresse IP du routeur voisin) : sélectionnez l'adresse IP du routeur voisin dont vous voulez afficher les données. Router ID (ID de routeur) : nombre entier de 32 bits à points décimaux qui identifie le routeur voisin. Options : capacités OSPF facultatives prises en charge par le voisin. Le champ OSPF Options (Options OSPF) est disponible dans les paquets Hello, les paquets DBD (Database Description) et toutes les LSA (Link State Advertisements). Le champ Options active les routeurs OSPF pour prendre en charge ou non les capacités facultatives, et pour communiquer leur fonction aux autres routeurs. Grâce à ce mécanisme, des routeurs présentant des capacités différentes peuvent être associés dans un domaine de routage OSPF. La valeur Options est un bitmap qui désigne la capacité du routeur voisin. Router Priority (Priorité du routeur) : affiche la priorité OSPF pour le voisin spécifié. Cette valeur doit être un nombre entier compris entre 0 et 255. La valeur 0 indique que le routeur ne peut pas être défini comme routeur désigné sur ce réseau. State (État) : un voisin peut avoir l'un des états suivants : Down (Inactif) : état initial des communications d'un voisin. Cet état indique qu'aucune information n'a été transmise par le routeur voisin. Sur les réseaux NBMA, il est toujours possible d'envoyer des paquets Hello aux voisins indisponibles, mais leur fréquence est limitée. ...
Page 175: Affichage De La Configuration D'un Routeur Voisin Ospf À L'aide De La Commande Cli
Affichage de la configuration d'un routeur voisin OSPF à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF) Base de données LSDB La page OSPF Link State Database (Base de données LSDB OSPF) permet d'afficher les informations sur l'état des liaisons OSPF. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Link State Database (Base de données LSDB) dans l'arborescence. Figure 10-14. OSPF Link State Database (Base de données LSDB OSPF) ...
Page 176: Configuration Des Liaisons Virtuelles
Configuration des liaisons virtuelles La page Virtual Link Configuration (Configuration des liaisons virtuelles OSPF) permet de créer ou de configurer les informations sur l'interface virtuelle associées à une zone et à un routeur voisin spécifiques. Une zone OSPF valide doit être configurée pour que cette page puisse s'afficher. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Virtual Link Configuration (Configuration de liaisons virtuelles) dans l'arborescence. Figure 10-15. Création d'une configuration de liaisons virtuelles OSPF Les pages de configuration des liaisons virtuelles OSPF contiennent les champs suivants : Virtual Link (Area ID - Neighbor Router ID) (Liaison virtuelle [ID de zone - ID du routeur voisin]) : sélectionnez la liaison virtuelle dont vous voulez afficher ou configurer les données. Elle comprend l'ID de zone et l'ID du routeur voisin. Pour créer une nouvelle liaison virtuelle, sélectionnez Create New Virtual Link (Créer une nouvelle liaison virtuelle) dans le menu déroulant. Lorsque l'option Create New Virtual Link (Créer une nouvelle liaison virtuelle) est sélectionnée, ...
Page 177: Définition D'une Nouvelle Liaison Virtuelle
0 et 3600 secondes (1 heure). La valeur par défaut est de 5 secondes. Authentication Type (Type d'authentification) : vous pouvez sélectionner un type d'authentification autre que None (Aucun) en cliquant sur le bouton Configure Authentication (Configurer l'authentification). Un nouvel écran apparaît, dans lequel vous pouvez sélectionner un type d'authentification dans le menu déroulant. Les choix possibles sont les suivants : None (Aucun) : état initial de l'interface. Si vous sélectionnez cette option dans le menu déroulant du deuxième écran et cliquez sur Apply Changes (Appliquer les modifications), vous êtes renvoyé au premier écran. Simple : si vous sélectionnez cette option, vous êtes invité à entrer une clé d'authentification. Cette clé figure dans l'en-tête OSPF de tous les paquets envoyés sur le réseau. Tous les routeurs contenus sur le réseau doivent être configurés avec la même clé. Encrypt (Crypter) : si vous sélectionnez cette option, vous êtes invité à entrer une clé d'authentification et un ID d'authentification. Le cryptage utilise l'algorithme Message-Digest MD5. Tous les routeurs contenus sur le réseau doivent être configurés avec la même clé et le même ID. Authentication Key (Clé d'authentification) : entrez la clé d'authentification OSPF pour l'interface spécifiée. Si vous ne sélectionnez aucun type d'authentification, vous ne serez pas invité à entrer une clé. Si vous sélectionnez Simple, la taille de la clé ne doit pas dépasser 8 caractères. Si vous sélectionnez Encrypt (Crypter), la taille de la clé peut atteindre 16 caractères. La valeur de la clé ne s'affiche que si vous possédez des droits d'accès en lecture/écriture. Sinon, elle apparaît sous forme d'astérisques. Authentication ID (ID d'authentification) : entrez l'ID à utiliser pour l'authentification. Vous êtes invité à entrer un ID uniquement si vous sélectionnez Encrypt (Crypter) comme type d'authentification. L'ID doit être un nombre compris entre 0 et 255 inclus. Définition d'une nouvelle liaison virtuelle 1. Affichez la page OSPF Virtual Link Configuration (Configuration des liaisons virtuelles OSPF). 2. Sélectionnez Create New Virtual Link (Créer une liaison virtuelle) dans le menu déroulant Virtual Link (Area ID - Neighbor Router ID) (Liaison virtuelle [ID de zone - ID du routeur voisin]).
Page 178: Configuration Des Données D'une Liaison Virtuelle
6. Renseignez les champs Authentication Type (Type d'authentification) et Authentication Key (Clé d'authentification). 7. Cliquez sur Apply Changes (Appliquer les modifications) lorsque vous avez terminé. Configuration des données d'une liaison virtuelle 1. Affichez la page OSPF Virtual Link Configuration (Configuration des liaisons virtuelles OSPF). 2. Indiquez l'ID de zone et l'ID du routeur voisin à configurer. 3. Renseignez les champs si nécessaire. ...
Page 179: Récapitulatif Des Liaisons Virtuelles
Récapitulatif des liaisons virtuelles La page OSPF Virtual Link Summary (Récapitulatif des liaisons virtuelles OSPF) permet d'afficher toutes les liaisons virtuelles configurées. Pour afficher cette page, cliquez sur Routing (Routage) ® OSPF ® Virtual Link Summary (Récapitulatif des liaisons virtuelles) dans l'arborescence. Figure 10-18. Page OSPF Virtual Link Summary (Récapitulatif des liaisons virtuelles OSPF) La page OSPF Virtual Link Summary (Récapitulatif des liaisons virtuelles OSPF) contient les champs suivants : Area ID (ID de zone) : partie correspondant à l'ID de zone dans l'identification de la liaison virtuelle dont vous voulez afficher les données. L'ID de zone et l'ID du routeur voisin définissent ensembles une liaison virtuelle. Neighbor Router ID (ID du routeur voisin) : partie correspondant à l'ID du routeur voisin dans l'identification de la liaison virtuelle. Des liaisons virtuelles peuvent être configurées entre une paire de routeurs de limite de zone dont les interfaces sont situées dans une zone commune (qui n'est pas un segment principal). Hello Interval (secs) (Intervalle Hello [secondes]) : intervalle Hello OSPF (en secondes) pour la liaison virtuelle. Cette valeur doit être identique pour tous les routeurs connectés à un réseau. ...
Page 180: Création D'une Source De Redistribution Des Itinéraires Ospf
Cette page contient les champs suivants : Configured Source (Source configurée) : protocole configuré permettant à OSPF de redistribuer les itinéraires appris via ce protocole. Seuls les itinéraires source qui ont été configurés pour être redistribués par OSPF sont disponibles. L'option Create (Créer) permet de configurer un nouvel itinéraire source. Available Source (Source disponible) : protocole disponible pour la configuration permettant à OSPF de redistribuer les itinéraires. Cette option ne s'affiche que si le champ Configured Source (Source configurée) est défini sur Create (Créer). Les valeurs admises sont Static (Statique), Connected (Connecté) et RIP. Metric (Métrique) : définit la valeur de la métrique pour les itinéraires redistribués. Ce champ affiche une valeur si la source a été préconfigurée. Les valeurs admises sont comprises entre 0 et 16777214. Metric Type (Type de métrique) : sélectionnez le type de métrique OSPF pour les itinéraires redistribués dans le menu déroulant. Tag (Balise) : définit le champ de balisage dans les itinéraires redistribués. Ce champ affiche une valeur si la source a été préconfigurée. Sinon, la valeur 0 s'affiche. Les valeurs admises sont comprises entre 0 et 4294967295. Subnets (Sous-réseaux) : choisissez si les itinéraires de sous-réseau doivent être redistribués ou non dans le menu déroulant. Distribute List (Liste de distribution) : sélectionne la liste d'accès qui filtre les itinéraires devant être redistribués par le protocole de destination. Seuls les itinéraires autorisés sont redistribués. Si cette commande fait référence à une liste d'accès inexistante, tous les itinéraires sont autorisés. Le menu déroulant répertorie les listes de contrôle d'accès (ACL) configurées à partir des pages Switching (Commutation) ® Network Security (Sécurité réseau) ® Access Control Lists (Listes de contrôle d'accès) ® IP Access Control Lists (Listes de contrôle d'accès IP). Lorsqu'une liste d'accès est utilisée pour le filtrage du routage, les champs utilisés sont : Source IP Address and netmask (Adresse IP et masque de réseau sources) ...
Page 181: Modification Des Données De Redistribution Des Itinéraires Ospf
Modification des données de redistribution des itinéraires OSPF 1. Affichez la page OSPF Route Redistribution Configuration (Configuration de la redistribution des itinéraires OSPF). 2. Sélectionnez une source dans la liste déroulante associée au champ Configured Source (Source configurée). 3. Renseignez les champs si nécessaire. 4. Cliquez sur Apply Changes (Appliquer les modifications) lorsque vous avez terminé. Les données de redistribution des itinéraires sont configurées et le périphérique est mis à jour. Configuration des données de redistribution des itinéraires OSPF à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPF Commands (Commandes OSPF) ...
Page 182: Configuration De L'agent De Relais Bootp/Dhcp
Agent de relais BOOTP/DHCP L'agent de relais BootP/DHCP permet aux clients et aux serveurs BootP/DHCP d'échanger des messages BootP/DHCP sur plusieurs sous-réseaux. Il reçoit les requêtes des clients et vérifie les sauts valides et les champs giaddr. Si le nombre de sauts est supérieur à la valeur configurée, il considère que le paquet a effectué une boucle sur les agents et ne le prend pas en compte. Si le champ giaddr a la valeur 0, l'agent doit entrer l'adresse IP de l'interface sur laquelle la requête a été reçue. Il envoie en monodiffusion les paquets valides vers la prochaine destination configurée. Le serveur renvoie une réponse BOOTREPLY en monodiffusion à l'agent de relais le plus proche du client indiqué dans le champ giaddr. Lorsque l'agent reçoit la réponse BOOTREPLY du serveur, il la transfère en diffusion ou en monodiffusion sur l'interface où la réponse BOOTREQUEST a été reçue. Cette interface peut être identifiée par le champ giaddr. Le composant DHCP de la série 6200 prend également en charge les options de l'agent de relais DHCP permettant d'identifier le circuit source lorsque les clients sont connectés à Internet à l'aide d'un modem haut débit. L'agent de relais intègre ces options lors de l'envoi de la requête au serveur, et les supprime lors de l'envoi de la réponse aux clients. Si une interface contient plusieurs adresses IP, l'agent de relais doit utiliser l'adresse IP principale configurée comme son adresse IP. La page de menu BOOTP/DHCP Relay Agent (Agent de relais BOOTP/DHCP) contient des liens vers les pages Web permettant de configurer et d'afficher l'agent de relais BOOTP/DHCP. Pour afficher cette page, cliquez sur Routing (Routage) ® BOOTP/DHCP Relay Agent (Agent de relais BOOTP/DHCP) dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration de l'agent de relais BOOTP/DHCP État de l'agent de relais BOOTP/DHCP...
Page 183: Configuration De L'agent De Relais Bootp/Dhcp À L'aide Des Commandes Cli
3. Cliquez sur Apply Changes (Appliquer les modifications) lorsque vous avez terminé. Les données de l'agent de relais BOOTP/DHCP sont configurées et le périphérique est mis à jour. Configuration de l'agent de relais BOOTP/DHCP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DHCP and BOOTP Relay Commands (Commandes de relais DHCP et BOOTP) État de l'agent de relais BOOTP/DHCP Utilisez la page l'état de l'agent de relais Relay Agent Status BOOTP/DHCP pour afficher les informations de configuration et d'état de l'agent de relais BOOTP/DHCP. Pour afficher cette page, cliquez sur Routing (Routage) ® BOOTP/DHCP Relay Agent (Agent de relais BOOTP/DHCP) ® Status (État) dans l'arborescence. Figure 10-22. Page BOOTP/DHCP Relay Agent Status (État de l'agent de relais BOOTP/DHCP) Cette page contient les champs suivants : Maximum Hop Count (Nombre maximum de sauts) : nombre maximum de sauts qu'une requête client peut effectuer sans être rejetée. ...
Page 184 Le protocole RIP est un protocole IGP (Interior Gateway Protocol) qui repose sur l'algorithme Bellman-Ford et cible les réseaux plus petits dont le diamètre ne dépasse pas 15 sauts. Les informations de routage sont acheminées par paquets de mise à jour RIP qui sont envoyés régulièrement et en cas de modifications de la topologie du réseau. Lorsqu'il reçoit une mise à jour RIP, le routeur peut modifier, supprimer ou ajouter l'itinéraire dans sa table de routage, selon qu'il est répertorié ou non dans la table de routage. Les préférences de routage sont envoyées par le biais d'une métrique configurable qui indique la distance de chaque destination. La page de menu RIP (Protocole RIP) contient des liens vers les pages Web permettant de configurer et d'afficher les paramètres et les données RIP. Pour afficher cette page, cliquez sur Routing (Routage) ® RIP dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration RIP Récapitulatif de l'interface RIP Configuration de l'interface RIP Configuration de la redistribution des itinéraires RIP...
Page 185: Configuration Du Protocole Rip
Configuration du protocole RIP 1. Affichez la page RIP Configuration (Configuration RIP). 2. Renseignez les champs si nécessaire. 3. Cliquez sur Apply Changes (Appliquer les modifications) lorsque vous avez terminé. Le protocole RIP est configuré et le périphérique est mis à jour. Configuration du protocole RIP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Routing Information Protocol (RIP) Commands (Commandes RIP) ...
Page 186: Affichage Du Récapitulatif Des Interfaces Rip À L'aide De La Commande Cli
Affichage du récapitulatif des interfaces RIP à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Routing Information Protocol (RIP) Commands (Commandes RIP) Configuration de l'interface RIP La page RIP Interface Configuration (Configuration de l'interface RIP) permet d'activer et de configurer le protocole RIP sur une interface spécifique, ou encore de le désactiver. Pour afficher cette page, cliquez sur Routing (Routage) ® RIP ® Interface Configuration (Configuration de l'interface) dans l'arborescence. Figure 10-25.
Page 187: Sélection D'un Mode D'authentification
Link State (État de la liaison) : indique si l'interface RIP est activée ou non. Bad Packets Received (Paquets incorrects reçus) : affiche le nombre de paquets RIP incorrects ou altérés. Cette valeur n'inclut pas explicitement les mises à jour complètes envoyées qui contiennent de nouvelles informations. Bad Routes Received (Itinéraires incorrects reçus) : affiche le nombre d'itinéraires, dans les paquets RIP valides, qui n'ont pas été pris en compte pour une raison quelconque (nombre de mises à jour RIP déclenchées qui ont été réellement envoyées sur cette interface, etc.). Cette valeur n'inclut pas explicitement les mises à jour complètes envoyées qui contiennent de nouvelles informations. Updates Sent (Mises à jour envoyées) : affiche le nombre de mises à jour de routage envoyées. Configuration de l'interface RIP 1. Affichez la page RIP Interface Configuration (Configuration de l'interface RIP). 2. Indiquez l'interface dont vous voulez configurer les données. 3. Renseignez les champs si nécessaire : Send Version (Version d'envoi) : dans la zone de liste déroulante, sélectionnez None (Aucun), RIP-1c, RIP-1c ou RIP2. Receive Version (Version de réception) : dans la zone de liste déroulante, sélectionnez None (Aucun), RIP-1, RIP-2 ou Both (Les deux).
Page 188: Création D'une Source Configurée
Cette page contient les champs suivants : Configured Source (Source configurée) : cette zone de sélection est un sélecteur dynamique qui doit contenir uniquement les itinéraires source qui ont déjà été configurés pour être redistribués par le protocole RIP. L'option Create (Créer) vous permet de configurer un itinéraire source disponible. Available Source (Source disponible) : cette zone de sélection est un sélecteur dynamique qui doit contenir uniquement les itinéraires source qui n'ont pas été précédemment configurés pour être redistribués par le protocole RIP. Elle s'affiche uniquement si le champ Configured Source (Source configurée) est défini sur Create (Créer). Ce champ peut prendre les valeurs suivantes : Static (Statique) Connected (Connecté) OSPF Metric (Métrique) : définit la valeur de métrique à utiliser pour les itinéraires redistribués. Ce champ affiche la métrique si la source a été préconfigurée et qu'elle peut être modifiée. Les valeurs admises sont comprises entre 1 et 15. Distribute List (Liste de distribution) : définit la liste d'accès qui filtre les itinéraires devant être redistribués par le protocole de destination. Seuls les itinéraires autorisés sont redistribués. Le menu déroulant répertorie les ACL configurées via les options Switching (Commutation) ® Network Security (Sécurité du réseau) ® Access Control Lists (Listes de contrôle d'accès) ® IP Access Control Lists (Listes de contrôle d'accès IP). Lorsqu'une liste d'accès est utilisée pour le filtrage du routage, les champs utilisés sont : Source IP Address and netmask (Adresse IP et masque de réseau sources) Destination IP Address and netmask (Adresse IP et masque de réseau de destination) Action (Permit or Deny) (Action [Autorisation ou Refus]) Tous les autres champs (Source and Destination Port [Port source et de destination], Precedence [Précédence], Tos, etc.) ne sont pas pris en compte.
Page 189: Configuration De La Redistribution Des Itinéraires Rip À L'aide De La Commande Cli
2. Sélectionnez la source configurée à modifier. 3. Modifiez les valeurs contenues dans cet écran si nécessaire. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications spécifiées sont enregistrées et le périphérique est mis à jour. Configuration de la redistribution des itinéraires RIP à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Routing Information Protocol (RIP) Commands (Commandes RIP) Récapitulatif de la redistribution des itinéraires RIP La page RIP Route Redistribution Summary (Récapitulatif de la redistribution des itinéraires RIP) permet d'afficher les configurations de redistribution des itinéraires RIP. ...
Page 190: Configuration Du Protocole Router Discovery
de référence CLI) : Routing Information Protocol (RIP) Commands (Commandes RIP) Protocole Router Discovery Le protocole Router Discovery est utilisé par les hôtes pour identifier les routeurs opérationnels présents dans le sous-réseau. Il existe deux types de messages de détection de routeurs : les annonces du routeur et les sollicitations du routeur. Ce protocole exige que chaque routeur annonce régulièrement les adresses IP auxquelles il est associé. Les hôtes écoutent ces annonces et détectent les adresses IP des routeurs voisins. La page de menu Router Discovery (Protocole Router Discovery) contient des liens vers les pages Web permettant de configurer et d'afficher les données de détection de routeurs. Pour afficher ce menu, cliquez sur Routing (Routage) ® Router Discovery (Protocole Router Discovery) dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration du protocole Router Discovery État du protocole Router Discovery Configuration du protocole Router Discovery La page Router Discovery Configuration (Configuration du protocole Router Discovery) permet d'entrer ou de modifier les paramètres de détection de ...
Page 191: Configuration Du Protocole Router Discovery À L'aide Des Commandes Cli
3. Configurez les données des autres champs si nécessaire. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications de configuration spécifiées sont enregistrées et le périphérique est mis à jour. Configuration du protocole Router Discovery à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Router Discovery Protocol Commands (Commandes du protocole Router Discovery) État du protocole Router Discovery La page Router Discovery Status (État du protocole Router Discovery) permet d'afficher les données de détection de routeurs pour chaque port. Pour afficher cette page, cliquez sur Routing (Routage) ®...
Page 192: Affichage De La Table De Routage Du Routeur À L'aide De La Commande Cli
Routeur La page de menu Router (Routeur) contient des liens vers les pages Web permettant de configurer et d'afficher les tables de routage. Pour afficher cette page, cliquez sur Routing (Routage) ® Router (Routeur) dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Table de routage Table des itinéraires recommandés Configuration des entrées de routage Itinéraires configurés Configuration des préférences de routage ...
Page 193: Affichage De La Table Des Itinéraires Recommandés À L'aide De La Commande Cli
IP Routing Commands (Commandes de routage IP) Table des itinéraires recommandés La page Router Best Routes Table (Table des itinéraires recommandés pour le routeur) permet d'afficher les itinéraires recommandés figurant dans la table de routage. Pour afficher cette page, cliquez sur Routing (Routage) ® Router (Routeur) ® Best Routes Table (Table des itinéraires recommandés) dans l'arborescence. Figure 10-31. Page Router Best Routes Table (Table des itinéraires recommandés pour le routeur) Cette page contient les champs suivants : Total Number of Routes (Nombre total de routes) : nombre total d'itinéraires contenus dans la table de routage. Network Address (Adresse du réseau) : préfixe de routage IP correspondant à la destination. Subnet Mask (Masque de sous-réseau) : également appelé masque de réseau/de sous-réseau, ce champ désigne la partie de l'adresse de l'interface IP ...
Page 194: Ajout D'un Itinéraire
l'arborescence. Figure 10-32. Page Router Route Entry Configuration (Configuration des entrées de routage du routeur) Cette page contient les champs suivants : Network Address (Adresse du réseau) : définissez le préfixe de routage IP pour la destination dans le menu déroulant. Pour créer un itinéraire, une interface de routage valide doit exister et l'adresse IP du prochain saut doit figurer sur le même réseau que l'interface de routage. Les interfaces de routage sont créées sur la page IP Interface Configuration (Configuration de l'interface IP). Les adresses IP valides du prochain saut figurent sur la page Route Table (Table de routage). Subnet Mask (Masque de sous-réseau) : également appelé masque de réseau/de sous-réseau, ce champ désigne la partie de l'adresse de l'interface IP identifiant le réseau connecté. Protocol (Protocole) : ce champ indique le protocole qui a créé l'itinéraire spécifié. Ce champ peut prendre les valeurs suivantes : Local Static (Statique) Default (Par défaut) ...
Page 195: Ajout D'un Itinéraire À L'aide De La Commande Cli
3. En regard de Route Type (Type d'itinéraire), utilisez la liste déroulante pour ajouter un itinéraire par défaut ou statique. Si vous sélectionnez l'option statique, la page est actualisée et de nouveaux champs apparaissent comme indiqué Figure 10-34. Default (Par défaut) : entrez l'adresse de la passerelle par défaut dans le champ Next Hop IP Address (Adresse IP du saut suivant). Static (Statique) : renseignez les champs Network Address (Adresse du réseau), Subnet Mask (Masque de sous-réseau), Next Hop IP Address (Adresse IP du saut suivant) et Preference (Préférence). Figure 10-34. Configuration des entrées de routage - Ajout d'un type d'itinéraire statique 4. Cliquez sur Apply Changes (Appliquer les modifications). Le nouvel itinéraire est ajouté et vous êtes redirigé vers la page Configured Routes (Itinéraires configurés).
Page 196: Affichage Des Itinéraires Configurés À L'aide De La Commande Cli
identifiant le réseau connecté. Next Hop IP (IP du saut suivant) : interface de sortie du routeur à utiliser lors du transfert du trafic vers la destination. Preference (Préférence) : affiche les préférences configurées pour les itinéraires ajoutés. Remove (Supprimer) : cochez cette case pour supprimer un itinéraire configuré. Ajout d'un itinéraire 1. Affichez la page Configured Routes (Itinéraires configurés). 2. Cliquez sur Add (Ajouter). La page Router Route Entry Configuration (Configuration des entrées de routage du routeur) représentée Figure 10-33 s'affiche. 3. En regard de Route Type (Type d'itinéraire), utilisez la zone de liste déroulante pour ajouter un itinéraire par défaut ou un itinéraire statique. Default (Par défaut) : entrez l'adresse de la passerelle par défaut dans le champ Next Hop IP Address (Adresse IP du saut suivant). La Figure 10-33 montre les champs affichés lorsque la valeur du champ Route Type (Type d'itinéraire) est "Default" (Par défaut).
Page 197: Configuration Des Préférences De Routage À L'aide De La Commande Cli
Cette page contient les champs suivants : Local : valeur de préférence pour l'itinéraire local. Static (Statique) : valeur de préférence pour l'itinéraire statique. La valeur par défaut est 1. La plage de valeurs est comprise entre 1 et 255. OSPF Intra (Intra OSPF) : valeur de préférence pour l'itinéraire intra OSPF. La valeur par défaut est de 8. La plage de valeurs est comprise entre 1 et 255. La spécification OSPF (RFC 2328) nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPF dans l'ordre suivant : intra < inter < type-1 < type-2. OSPF Inter (Inter OSPF) : valeur de préférence pour l'itinéraire inter OSPF. La valeur par défaut est de 10. La plage de valeurs est comprise entre 1 et 255. La spécification OSPF (RFC 2328) nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPF dans l'ordre suivant : intra < inter < type-1 < type-2. OSPF Type-1 (OSPF de type 1) : valeur de préférence pour l'itinéraire OSPF de type 1. La valeur par défaut est de 13. La plage de valeurs est comprise entre 1 et 255. La spécification OSPF (RFC 2328) nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPF dans l'ordre suivant : intra < inter < type-1 < type-2. OSPF Type-2 (OSPF de type 2) : valeur de préférence pour l'itinéraire OSPF de type 2. La valeur par défaut est de 150. La plage de valeurs est comprise entre 1 et 255. La spécification OSPF (RFC 2328) nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPF dans l'ordre suivant : intra < inter < type-1 < type-2. RIP : valeur de préférence pour l'itinéraire RIP. La valeur par défaut est de 15. La plage de valeurs est comprise entre 1 et 255. Configuration des préférences de routage 1. Affichez la page Route Preferences Configuration (Configuration des préférences de routage). ...
Page 198: Affichage Du Récapitulatif Du Routage Vlan À L'aide De La Commande Cli
Cette page contient les champs suivants : VLAN ID (ID du VLAN) : ID du réseau VLAN dont les données s'affichent dans la ligne en cours de la table. MAC Address (Adresse MAC) : adresse MAC attribuée à l'interface de routage VLAN. IP Address (Adresse IP) : adresse IP configurée de l'interface de routage VLAN. Notez que si un réseau VLAN est créé et que l'adresse IP n'est pas configurée, la page affiche par défaut la valeur 0.0.0.0 comme adresse IP. Pour configurer l'adresse IP, sélectionnez IP ® Interface Configuration (Configuration de l'interface). Subnet Mask (Masque de sous-réseau) : masque de sous-réseau configuré pour l'interface de routage VLAN. Ce champ a la valeur 0.0.0.0 lorsque l'interface de routage VLAN est d'abord configurée, et doit être saisie sur la page IP Interface Configuration (Configuration de l'interface IP). Affichage du récapitulatif du routage VLAN à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : IP Addressing Commands (Commandes d'adressage IP) Virtual LAN Routing Commands (Commandes de routage VLAN) Protocole VRRP Le protocole VRRP (Virtual Router Redundancy Protocol) est conçu pour gérer les défaillances du routeur par défaut en créant un schéma de sélection ...
Page 199: Modification De L'état Vrrp À L'aide De La Commande Cli
Cette page contient les champs suivants : Admin Mode (Mode admin) : ce champ active ou désactive l'état d'administration du protocole VRRP sur le routeur. Sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. La valeur par défaut est Disable (Désactiver). Modification de l'état VRRP à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Virtual Router Redundancy Protocol Commands (Commandes VRRP) Configuration du routeur virtuel La page Virtual Router Configuration (Configuration du routeur virtuel) permet de créer un routeur virtuel ou de configurer un routeur virtuel existant. Pour afficher cette page, cliquez sur Routing (Routage) ® VRRP ® Virtual Router Configuration (Configuration du routeur virtuel) dans l'arborescence. Figure 10-39.
Page 200: Création D'un Routeur Virtuel
Priority (Priorité) : entrez la valeur de priorité que le routeur VRRP doit utiliser dans le choix du routeur virtuel maître. Si l'adresse IP virtuelle est identique à celle de l'interface, la priorité prend la valeur 255, quelle que soit votre saisie. Si vous entrez la valeur 255 alors que l'adresse IP virtuelle est différente de celle de l'interface, la priorité prend la valeur par défaut (100). Advertisement Interval (secs) (Intervalle d'annonce [secondes]) : entrez la durée en secondes entre la transmission des paquets d'annonces par ce routeur virtuel. Ce nombre doit être compris entre 1 et 255. La valeur par défaut est de 1 seconde. Interface IP Address (Adresse IP de l'interface) : indique l'adresse IP associée à l'interface sélectionnée. IP Address (Adresse IP) : entrez l'adresse IP associée au routeur virtuel. La valeur par défaut est 0.0.0.0, que vous devez modifier avant d'appuyer sur Create (Créer). Authentication Type (Type d'authentification) : sélectionnez le type d'authentification associé au routeur virtuel dans le menu déroulant. La valeur par défaut est None (Aucun). Les choix possibles sont les suivants : 0-None (0-Aucune) : aucune authentification n'est effectuée. 1-Simple : l'authentification est effectuée à l'aide d'un mot de passe textuel. Authentication Data (Données d'authentification) : si vous avez choisi l'authentification simple, entrez le mot de passe. Status (État) : sélectionnez Active (Actif) ou Inactive (Inactif) dans le menu déroulant ou arrêtez le fonctionnement du routeur virtuel. La valeur par défaut est Inactive (Inactif). Pour configurer une deuxième adresse VRRP, vous devez d'abord configurer une adresse IP (adresse principale) pour le routeur virtuel. Vous pouvez ensuite ajouter plusieurs adresses secondaires à cette interface. Création d'un routeur virtuel 1. Affichez la page Virtual Router Configuration (Configuration du routeur virtuel). ...
Page 201: Affichage De L'état Du Routeur Virtuel À L'aide Des Commandes Cli
Cette page contient les champs suivants : VRID : identificateur du routeur virtuel. VLANID : indique l'interface associée au VRID. Priority (Priorité) : valeur de priorité utilisée par le routeur VRRP dans le choix du routeur virtuel maître. Pre-empt Mode (Mode préemption) Enable (Activer) : si le routeur virtuel est un routeur de sauvegarde, il devance le routeur maître si sa priorité est supérieure et si le routeur maître n'est pas le propriétaire de l'adresse IP du routeur virtuel. Disable (Désactiver) : si le routeur virtuel est un routeur de sauvegarde, il ne devance pas le routeur maître même si sa priorité est supérieure. Advertisement Interval (secs) (Intervalle d'annonce [secondes]) : durée en secondes entre la transmission des paquets d'annonces par ce routeur virtuel. Virtual IP Address (Adresse IP virtuelle) : adresse IP associée au routeur virtuel. Interface IP Address (Adresse IP de l'interface) : adresse IP réelle associée à l'interface utilisée par le routeur virtuel. Owner (Propriétaire) : affectez la valeur True (Vrai) à ce champ si l'adresse IP virtuelle et celle de l'interface sont identiques. Sinon, affectez-lui la valeur False (Faux). Si ce paramètre a la valeur True (Vrai), le routeur virtuel est le propriétaire de l'adresse IP virtuelle, et il est toujours choisi comme routeur maître lorsqu'il est activé. VMAC Address (Adresse VMAC) : adresse MAC virtuelle associée au routeur virtuel, qui comprend un identificateur unique de 24 bits, la constante de 16 bits identifiant le bloc d'adresses VRRP et le VRID de 8 bits. Elle se présente sous la forme 00:00:5e:00:01:XX, XX désignant le VRID. Auth Type (Type d'authentification) : type d'authentification utilisé pour le routeur virtuel None (Aucun) : indique qu'aucun type d'authentification n'est défini. Simple : indique que le type d'authentification est un mot de passe textuel simple. State (État) : état actuel du routeur virtuel : Initialize (Initialisation) Master (Maître) Backup (Sauvegarde) Status (Statut) : statut actuel du routeur virtuel : Inactive (Inactif) Active (Actif) Secondary IP Address (Adresse IP secondaire) : adresse VRRP secondaire configurée pour le routeur VRRP maître. ...
Page 202: Affichage Des Statistiques Du Routeur Virtuel
La page Virtual Router Statistics (Statistiques du routeur virtuel) permet d'afficher les statistiques d'un routeur virtuel. Pour afficher cette page, cliquez sur Routing (Routage) ® VRRP ® Virtual Router Statistics (Statistiques d'un routeur virtuel) dans l'arborescence. Figure 10-41. Page Virtual Router Statistics (Statistiques du routeur virtuel) La page Virtual Router Statistics (Statistiques d'un routeur virtuel) contient les champs énumérés ci-dessous.
Page 203: Affichage Des Statistiques Du Routeur Virtuel À L'aide De La Commande Cli
s'affichent que si une configuration VRRP correcte a été définie. Affichage des statistiques du routeur virtuel à l'aide de la commande CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Virtual Router Redundancy Protocol Commands (Commandes VRRP) Tunnels Les systèmes de la série 6200 prennent en charge la création, la suppression et la gestion des interfaces de tunnel. Ces interfaces dynamiques sont créées et supprimées par le biais d'une configuration utilisateur. Il existe deux catégories de tunnels qui facilitent le passage d'un réseau IPv4 à un réseau IPv6 : les tunnels configurés et les tunnels automatiques. La différence réside dans le fait que les tunnels configurés sont explicitement configurés avec une destination ou un point de terminaison du tunnel. En revanche, les tunnels automatiques infèrent le point de terminaison du tunnel à partir de l'adresse de destination des paquets routés dans le tunnel. Les systèmes de la série 6200 prennent en charge les tunnels point à point. Les interfaces point à point prennent en charge le routage basé uniquement sur l'interface (il n'est pas nécessaire d'indiquer une adresse de saut suivant explicite), et permettent de définir des interfaces non numérotés. La page de menu Tunnels contient des liens vers les pages Web permettant de configurer et d'afficher les paramètres et les données des tunnels. Pour afficher cette page, cliquez sur Routing (Routage) ® Tunnels dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration des tunnels Récapitulatif des tunnels ...
Page 204: Création D'un Tunnel
Vous avez également la possibilité de définir l'identificateur unique étendu de 64 bits (EUI-64). Source : sélectionnez la source de votre choix, IPv4 Address (Adresse IPv4) ou Interface. Si l'option Address (Adresse) est sélectionnée, l'adresse source de ce tunnel doit être saisie en notation à points décimaux. Si l'option Interface est sélectionnée, l'interface source de ce tunnel doit être sélectionnée. L'adresse associée à l'interface sélectionnée sert d'adresse source. Destination Address (Adresse de destination) : adresse de destination IPv4 associée à ce tunnel, en notation décimale à points. Création d'un tunnel 1. Affichez la page Tunnels Configuration (Configuration des tunnels). 2. Sélectionnez Create (Créer) dans le menu déroulant associé au champ Tunnel. 3. Entrez l'ID à utiliser dans le champ Tunnel ID (ID du tunnel). 4. Cliquez sur Apply Changes (Appliquer les modifications). Le champ Tunnel ID (ID du tunnel) est supprimé et les autres champs s'affichent. Figure 10-43. Entrée de la page Tunnel Configuration (Configuration d'un tunnel) ...
Page 205: Configuration D'un Tunnel À L'aide Des Commandes Cli
2. Sélectionnez le tunnel à supprimer dans le menu déroulant associé au champ Tunnel. 3. Cliquez sur Delete Tunnel (Supprimer le tunnel). Le tunnel est supprimé et le périphérique est mis à jour. Configuration d'un tunnel à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Tunnel Interface Commands (Commandes portant sur les interfaces de tunnel) Récapitulatif des tunnels La page Tunnels Summary (Récapitulatif des tunnels) permet d'afficher le récapitulatif des tunnels configurés. Pour afficher cette page, cliquez sur Routing (Routage) ®...
Page 206: Configuration Des Boucles De Rappel
est toujours activé et peut recevoir le trafic provenant des interfaces actives existantes. Ainsi, en supposant que l'accessibilité à partir d'un client distant est activée, l'adresse de la boucle de rappel permet de communiquer avec le routeur par le biais de divers services tels que telnet et ssh. L'adresse d'une boucle de rappel a un comportement identique aux adresses locales du routeur en ce qui concerne le traitement des paquets entrants. La page de menu Loopbacks (Boucles de rappel) contient des liens vers les pages Web permettant de configurer et d'afficher les paramètres et les données de boucle de rappel. Pour afficher cette page, cliquez sur Routing (Routage) ® Loopbacks (Boucles de rappel) dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration des boucles de rappel Récapitulatif des boucles de rappel...
Page 207: Création D'une Boucle De Rappel (Ipv4)
Création d'une boucle de rappel (IPv4) 1. Affichez la page Loopbacks Configuration (Configuration des boucles de rappel). 2. Sélectionnez Create (Créer) dans le menu déroulant associé au champ Loopback (Boucle de rappel). 3. Entrez l'ID à utiliser dans le champ Loopback ID (ID de boucle de rappel). 4. Cliquez sur Apply Changes (Appliquer les modifications). Le champ Loopback ID (ID de boucle de rappel) disparaît et les autres champs s'affichent. Figure 10-46. Page Loopback Configuration (Configuration d'une boucle de rappel) - Entrée IPv4 ...
Page 208: Création D'une Boucle De Rappel (Ipv6)
Création d'une boucle de rappel (IPv6) 1. Affichez la page Loopbacks Configuration (Configuration des boucles de rappel). 2. Sélectionnez Create (Créer) dans le menu déroulant associé au champ Loopback (Boucle de rappel). 3. Entrez l'ID à utiliser dans le champ Loopback ID (ID de boucle de rappel). 4. Cliquez sur Apply Changes (Appliquer les modifications). Le champ Loopback ID (ID de boucle de rappel) disparaît et les autres champs s'affichent. Figure 10-48. Page Loopback Configuration (Configuration d'une boucle de rappel) - Entrée IPv6 ...
Page 209: Suppression D'une Adresse Secondaire
Suppression d'une adresse secondaire 1. Affichez la page Loopback Configuration (Configuration des boucles de rappel). 2. Indiquez la boucle de rappel concernée. 3. Indiquez l'adresse secondaire à supprimer. 4. Cliquez sur Delete Selected Secondary (Supprimer l'adresse secondaire sélectionnée). L'adresse secondaire est supprimée et le périphérique est mis à jour. Configuration d'une boucle de rappel à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : Loopback Interface Commands (Commandes de l'interface de boucle de rappel) IP Addressing Commands (Commandes d'adressage IP)
Page 211: Configuration Globale
Retour au sommaire Configuration d'IPv6 Dell™ PowerConnect™ série 6200 - Guide d'utilisation Configuration globale Table des voisins IPv6 Configuration des interfaces DHCPv6 Récapitulatif des interfaces OSPFv3 Statistiques IPv6 Itinéraires IPv6 IPv6 représente la dernière génération de protocoles Internet. Avec des adresses 128 bits, contre 32 bits pour IPv4, IPv6 résout les problèmes de réduction du nombre d'adresses qui caractérisent IPv4. En outre, ce protocole supprime l'obligation de traduire les adresses réseau (NAT - Network Address Translation), conversion utilisée dans les réseaux IPv4 pour réduire le nombre d'adresses IP spécifiques à l'échelle internationale requises pour un réseau donné. Ce mécanisme d'agrégation peut réduire considérablement la taille de la table de routage globale via des combinaisons d'adresses connues. La sécurité est plus intégrée et la configuration du réseau est simplifiée mais également plus flexible. Dans les systèmes de la série 6200, le protocole IPv6 coexiste avec le protocole IPv4. Comme avec IPv4, le routage IPv6 peut être activé sur les interfaces de boucle de rappel et de VLAN. Chaque interface de routage L3 peut être utilisée pour IPv4, IPv6 ou les deux. Les protocoles IP qui s'exécutent sous L3 (par exemple, UDP et TCP) ne changent pas avec IPv6. C'est la raison pour laquelle une seule pile de processeurs est utilisée pour le transport d'IPv4 et d'IPv6, et une interface unique de supports fournit l'accès aux deux réseaux. Les protocoles de routage peuvent calculer les itinéraires pour l'une ou les deux versions La page IPv6 contient des liens vers les fonctionnalités suivantes : Configuration globale Configuration des interfaces...
Page 212: Configuration Des Paramètres Ipv6
Configuration des paramètres IPv6 1. Affichez la page IPv6 Global Configuration (Configuration globale IPv6). 2. Activez ou désactivez le routage de monodiffusion dans le menu déroulant. 3. Activez ou désactivez le transfert des trames IPv6 dans le menu déroulant. 4. Cliquez sur Apply Changes (Appliquer les modifications). Les paramètres sont enregistrés et le périphérique est mis à jour. Configuration d'IPv6 à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IPV6 Routing Commands (Commandes de routage IPV6) Configuration des interfaces La page Interface Configuration (Configuration des interfaces) permet de configurer les paramètres des interfaces IPv6. ...
Page 213: Configuration Des Interfaces Ipv6
compromet une activité de couche supérieure spécifique (par exemple, une liaison TCP existante). Les valeurs admises sont comprises entre 0 et 4294967295 secondes. Preferred Lifetime by Prefix (Durée de vie préférée par préfixe) : valeur, en secondes, devant être saisie dans le champ Preferred Lifetime (Durée de vie préférée) de l'option Prefix Information (Informations sur le préfixe) dans une annonce de routeur. Les adresses générées à partir d'un préfixe à l'aide de la configuration automatique d'adresses sans état restent des adresses "préférées" pendant la durée indiquée. Dans la norme RFC 2462, une adresse "préférée" est une adresse attribuée à une interface dont l'utilisation par les protocoles de couche supérieure n'est pas limitée. Les adresses préférées peuvent être utilisées comme source ou comme cible des paquets envoyés à l'interface ou à partir de l'interface. Les valeurs admises sont comprises entre 0 et 4294967295 secondes. Onlink Flag by Prefix (Indicateur de liaison activée par préfixe) : indique le préfixe choisi qui peut être utilisé pour la détermination de liaison activée. La valeur par défaut est Enable (Activer). Ce sélecteur répertorie les deux options pour l'indicateur de liaison activée : Enable (Activer) et Disable (Désactiver). Autonomous Flag by Prefix (Indicateur autonome par préfixe) : indique le préfixe choisi qui peut être utilisé pour la configuration d'adresse autonome. La valeur par défaut est Disable (Désactiver). Ce sélecteur répertorie les deux options pour l'indicateur autonome : Enable (Activer) et Disable (Désactiver). Current State by Prefix (État actuel par préfixe) : état de fonctionnement de l'interface pour le préfixe IPv6 choisi. Routing Mode (Mode de routage) : indique le mode de routage d'une interface. Ce sélecteur répertorie les deux options de mode de routage : Enable (Activer) et Disable (Désactiver). La valeur par défaut est Disable (Désactiver). IPv6 Routing Operational Mode (Mode de fonctionnement du routage IPv6) : indique l'état de fonctionnement d'une interface. La valeur par défaut est Disable (Désactiver). Interface Maximum Transmit Unit (Unité de transmission maximale d'une interface) : indique l'unité de transmission maximale sur une interface. Si la valeur est 0, l'interface ne prend pas en charge le routage. La valeur 0 n'est pas valide si le routage est pris en charge. Les valeurs autorisées pour l'unité de transmission maximale (MTU) sont comprises entre 1280 et 1500.
Page 214: Affichage Du Récapitulatif De L'interface Ipv6 À L'aide De La Commande Cli
Cette page contient les champs suivants : Interface : indique l'interface dont les paramètres sont affichés dans la ligne du tableau actuellement sélectionnée. Routing Mode (Mode de routage) : indique le mode de routage de l'interface. Admin Mode (Mode d'administration) : indique le mode d'administration de l'interface. Operational Mode (Mode de fonctionnement) : indique le mode de fonctionnement de l'interface. IPv6 Prefix/PrefixLength (Préfixe IPv6/Longueur du préfixe) : indique les adresses IPv6 configurées sur l'interface. State (État) : indique si l'interface est active ou non. Affichage du récapitulatif de l'interface IPv6 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IPV6 Routing Commands (Commandes de routage IPV6) Statistiques IPv6 La page IPv6 Statistics (Statistiques IPv6) permet d'afficher les statistiques concernant les transferts IPv6 pour une ou toutes les interfaces. Pour afficher cette page, cliquez sur IPv6 ®...
Page 215 sont mis à jour en fonction de la nouvelle interface. Statistiques IPv6 Total Datagrams Received (Nombre total de datagrammes reçus) : nombre total de datagrammes entrants reçus par l'interface, y compris ceux contenant des erreurs. Received Datagrams Locally Delivered (Nombre de datagrammes transmis localement) : nombre total de datagrammes transmis avec succès aux protocoles utilisateur IPv6 (y compris le protocole ICMP). Ce compteur est incrémenté à l'interface sur laquelle ces datagrammes étaient adressés, qui n'est pas nécessairement l'interface d'entrée de certains d'entre eux. Received Datagrams Discarded Due To Header Errors (Datagrammes reçus rejetés en raison d'erreurs dans leurs en-têtes) : nombre de datagrammes entrants rejetés en raison d'erreurs dans leurs en-têtes IPv6, notamment des incohérences dans les numéros de version, d'autres erreurs de format, un nombre de sauts dépassé, des erreurs détectées durant le traitement des options IPv6, etc. Received Datagrams Discarded Due To MTU (Datagrammes reçus rejetés en raison de l'unité de transmission maximale) : nombre de datagrammes entrants qui n'ont pas pu être transmis car leur taille dépassait l'unité de transmission maximale (MTU - Maximum Transmission Unit) de la liaison de l'interface sortante. Received Datagrams Discarded Due To No Route (Datagrammes reçus rejetés en raison d'absence d'itinéraire) : nombre de datagrammes entrants rejetés car aucun itinéraire n'a pu être trouvé pour les envoyer vers leur destination. ...
Page 216 "problème de paramètre" reçus par l'interface. ICMPv6 Packet Too Big Messages Received (Messages ICMPv6 de paquet trop volumineux reçus) : nombre de messages ICMP de type "paquet trop volumineux" reçus par l'interface. ICMPv6 Echo Request Messages Received (Messages ICMPv6 de requête d'écho reçus) : nombre de messages (requête) ICMP de type "écho" reçus par l'interface. ICMPv6 Echo Reply Messages Received (Messages ICMPv6 de réponse à l'écho reçus) : nombre de messages ICMP de type "réponse à l'écho" reçus par l'interface. ICMPv6 Router Solicit Messages Received (Messages ICMPv6 de sollicitation du routeur reçus) : nombre de messages ICMP de type "sollicitation du routeur" reçus par l'interface. ICMPv6 Router Advertisement Messages Received (Messages ICMPv6 d'annonce du routeur reçus) : nombre de messages ICMP de type "annonce de routeur" reçus par l'interface. ICMPv6 Neighbor Solicit Messages Received (Messages ICMPv6 de sollicitation du voisinage reçus) : nombre de messages ICMP de type "sollicitation du voisinage" reçus par l'interface. ICMPv6 Neighbor Advertisement Messages Received (Messages ICMPv6 d'annonce du voisinage reçus) : nombre de messages ICMP de type "annonce de voisinage" reçus par l'interface. ...
Page 217: Affichage Des Statistiques Ipv6
Affichage des statistiques IPv6 1. Affichez la page IPv6 Statistics (Statistiques IPv6). 2. Sélectionnez l'interface à afficher dans le menu déroulant Interface. Les statistiques concernant cette interface s'affichent. Affichage des statistiques IPv6 et ICMPv6 à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IPv6 Routing Commands (Commandes de routage IPv6) ...
Page 218: Affichage De La Table Des Voisins Ipv6 À L'aide De La Commande Cli
Affichage de la table des voisins IPv6 1. Affichez la page IPv6 Neighbor Table (Table des voisins IPv6). 2. Sélectionnez l'interface à afficher dans le menu déroulant Interface. Des informations détaillées s'affichent. Affichage de la table des voisins IPv6 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IPv6 Routing Commands (Commandes de routage IPv6) DHCPv6 DHCP est généralement utilisé entre les clients (par exemple, les systèmes hôtes) et les serveurs (par exemple, les routeurs) pour l'attribution d'adresses IP, ...
Page 219: Configuration Des Paramètres Globaux Dhcpv6
La page DHCPv6 Global Configuration (Configuration globale DHCPv6) contient les champs suivants : DHCPv6 Admin Mode (Mode admin DHCPv6) : détermine le fonctionnement de DHCPv6 sur le commutateur. Les valeurs possibles sont Enable (Activer) et Disable (Désactiver) ; la valeur par défaut est Disable (Désactiver). Relay Option (Option relais) : indique la valeur de l'option Relay Agent Information (Informations de l'agent de relais). Les valeurs autorisées sont comprises entre 32 et 65535, et elles représentent la valeur échangée entre l'agent de relais et le serveur. Chaque valeur a une signification particulière et celles comprises entre 1 et 39 sont standardisées. La valeur par défaut, 32, signifie OPTION_INFORMATION_REFRESH_TIME. Remote-id Sub-option (Sous-option Identification à distance) : permet de spécifier un nombre pour représenter le type de sous-option Remote-ID (Identification à distance) de l'option Relay Agent Information (Informations de l'agent de relais). Les valeurs autorisées sont comprises entre 1 et 65535. La valeur par défaut est de 1. Configuration des paramètres globaux DHCPv6 1. Affichez la page DHCPv6 Global Configuration (Configuration globale DHCPv6). 2. Modifiez les champs selon vos besoins. ...
Page 220: Création D'un Pool Dhcpv6
La page Pool Configuration (Configuration des pools) contient les champs suivants : Pool Name (Nom du pool) : menu déroulant qui répertorie tous les noms de pool configurés. Lorsque vous sélectionnez Create (Créer), les champs sur la page sont effacés pour recevoir de nouvelles informations sur le pool. Pool Name (Nom du pool) : affiche le pool sélectionné dans le champ précédent, ou fournit l'entrée d'un nom unique pour un pool DHCPv6 lorsque Create (Créer) est sélectionné. Vous pouvez entrer jusqu'à 31 caractères alphanumériques. DNS Server Address (Adresse du serveur DNS) : menu déroulant qui indique l'adresse IPv6 d'un serveur DNS dans un pool DHCPv6 spécifique. Lorsque vous sélectionnez Add (Ajouter) dans le menu, le champ suivant s'efface pour revevoir une nouvelle adresse. DNS Server Address (Adresse du serveur DNS) : affiche l'adresse du serveur DNS sélectionné dans le champ précédent. Entrez ici une nouvelle adresse de serveur DNS lorsque Add (Ajouter) est sélectionné dans le champ précédent. Cliquez sur Delete (Supprimer) pour supprimer une adresse de ce pool. L'adresse est supprimée lorsque vous cliquez sur Apply Changes (Appliquer les modifications).
Page 221: Suppression D'un Pool Ou D'un Paramètre Dhcpv6
5. Cliquez sur Apply Changes (Appliquer les modifications). Les modifications des paramètres du pool DHCPv6 sont enregistrées et le périphérique est mis à jour. Suppression d'un pool ou d'un paramètre DHCPv6 1. Affichez la page Pool Configuration (Configuration du Pool). 2. Dans le menu déroulant Pool Name (Nom de pool), sélectionnez le pool concerné. 3. Cochez la case Delete (Supprimer) si vous souhaitez supprimer l'adresse du serveur DNS pour ce pool. ...
Page 222: Configuration D'un Préfixe Délégué À Un Pool
Prefer Lifetime (Durée de vie préférée) : indique la durée de vie préférée en secondes du préfixe délégué. Delete (Supprimer) : supprime la configuration de la délégation du préfixe du pool lorsque la case correspondante est cochée et que vous cliquez sur Apply Changes (Appliquer les modifications). Configuration d'un préfixe délégué à un pool 1. Affichez la page Prefix Delegation Configuration (Configuration de la délégation de préfixes). 2. Sélectionnez le pool à configurer. 3. Indiquez le préfixe délégué. 4. Modifiez les autres champs selon vos besoins. 5. Cliquez sur Apply Changes (Appliquer les modifications). Le préfixe délégué et les paramètres sont enregistrés et le périphérique est mis à jour.
Page 223: Affichage Du Récapitulatif Des Pools L'aide De La Commande Cli
Affichage du récapitulatif des pools l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DHCPv6 Commands (Commandes DHCPv6) Configuration des interfaces DHCPv6 La page DHCPv6 Interface Configuration (Configuration des interfaces DHCPv6) permet de configurer une interface DHCPv6. Pour afficher cette page, cliquez sur IPv6 ® DHCPv6 ® Interface Configuration (Configuration des interfaces) dans l'arborescence. Figure 11-11.
Page 224: Configuration D'une Interface Dhcpv6 À L'aide Des Commandes Cli
3. Modifiez les champs selon vos besoins. 4. Cliquez sur Apply Changes (Appliquer les modifications). La configuration de l'interface DHCPv6 est enregistrée et le périphérique est mis à jour. Configuration d'une interface DHCPv6 à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DHCPv6 Commands (Commandes DHCPv6) Configuration d'une interface DHCPv6 pour le mode Interface du serveur ...
Page 225: Récapitulatif Des Liaisons Du Serveur Dhcpv6
Configuration d'une interface DHCPv6 à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DHCPv6 Commands (Commandes DHCPv6) Récapitulatif des liaisons du serveur DHCPv6 La page Server Bindings Summary (Récapitulatif des liaisons du serveur) permet d'afficher toutes les liaisons du serveur DHCPv6. Pour afficher cette page, cliquez sur IPv6 ® DHCPv6 ® Bindings Summary (Récapitulatif des liaisons) dans l'arborescence. Figure 11-14. Récapitulatif des liaisons du serveur La page Server Bindings Summary (Récapitulatif des liaisons du serveur) contient les champs suivants : Client Address (Adresse du client) : indique l'adresse IPv6 du client associé à la liaison. ...
Page 226: Affichage Des Statistiques Dhcpv6
La page DHCPv6 Statistics (Statistiques DHCPv6) contient les champs suivants : Interface : sélectionnez l'interface pour laquelle les données doivent être affichées ou configurées. En sélectionnant All (Tout), vous affichez les données pour toutes les interfaces. Messages reçus Cette section présente l'ensemble des statistiques de niveau de toutes les interfaces pour les messages reçus. DHCPv6 Solicit Packets Received (Paquets DHCPv6 de sollicitation reçus) : indique le nombre de sollicitations. DHCPv6 Request Packets Received (Paquets DHCPv6 de requête reçus) : indique le nombre de requêtes. DHCPv6 Confirm Packets Received (Paquets DHCPv6 de confirmation reçus) : indique le nombre de confirmations. DHCPv6 Renew Packets Received (Paquets DHCPv6 de renouvellement reçus) : indique le nombre de renouvellements. DHCPv6 Rebind Packets Received (Paquets DHCPv6 de reprise de liaison reçus) : indique le nombre de reprises de liaison. DHCPv6 Release Packets Received (Paquets DHCPv6 de libération reçus) : indique le nombre de libérations. DHCPv6 Decline Packets Received (Paquets DHCPv6 de refus reçus) : indique le nombre de refus. DHCPv6 Inform Packets Received (Paquets DHCPv6 d'information reçus) : indique le nombre d'informations. DHCPv6 Relay-forward Packets Received (Paquets DHCPv6 de transmission de relais reçus) : indique le nombre de transmission de relais. ...
Page 227: Affichage Des Statistiques Dhcpv6 À L'aide De La Commande Cli
Affichage des statistiques DHCPv6 pour l'interface sélectionnée. Affichage des statistiques DHCPv6 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DHCPv6 Commands (Commandes DHCPv6) OSPFv3 OSPFv3 est le protocole de routage OSPF (Open Shortest Path First) pour IPv6. Il ressemble à OSPFv2 dans son concept de base de données LSDB (Link State Database), de zone intra/inter, d'itinéraires externes AS et de liaisons virtuelles. Il diffère de son équivalent IPv4 en un certain nombre de points, notamment : L'association s'effectue via les adresses locale-liaison ; le protocole concerne la liaison plutôt que le réseau ; les sémantiques d'adressage ont été déplacées vers les LSA du noeud terminal, ce qui a finalement rendu possible son utilisation pour IPv4 et IPv6. Les liaisons point à point sont également prises en charge pour permettre son fonctionnement sous des tunnels. Il est possible d'activer simultanément OSPF et OSPFv3. OSPF fonctionne avec IPv4 et OSPFv3 avec IPv6. La page de menu OSPFv3 contient des liens vers les pages Web permettant de définir et d'afficher les paramètres et les données OSPFv3. Pour afficher cette page, cliquez sur IPv6 ®...
Page 228: Configuration De Ospfv3
La page OSPFv3 Configuration (Configuration OSPFv3) contient les champs suivants : Router ID (ID du routeur) : nombre entier de 32 bits à points décimaux qui identifie de manière unique le routeur dans le système autonome. Pour modifier l'ID du routeur, vous devez d'abord désactiver l'interface OSPFv3. Une fois que vous avez défini le nouvel ID du routeur, vous devez réactiver l'interface OSPFv3 pour que les modifications prennent effet. La valeur par défaut est 0.0.0.0 mais ce n'est pas un ID de routeur valide. Vous devez la modifier avant d'appuyer sur le bouton Apply Changes (Appliquer les modifications). OSPFv3 Admin Mode (Mode Admin OSPFv3) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. Si vous sélectionnez Enable (Activer), OSPFv3 est activé pour ce commutateur. La valeur par défaut est Enable (Activer). Vous devez configurer un ID de routeur pour que l'interface OSPFv3 devienne opérationnelle. L'opération peut également être effectuée en exécutant la commande CLI, router-id (id du routeur), dans le mode OSPF du routeur IPv6. REMARQUE : Une fois l'interface OSPFv3 activée sur le routeur, elle reste active tant que le routeur n'est pas réinitialisé. ASBR Mode (Mode ASBR) : indique si le mode ASBR est activé ou désactivé. S'il est activé, cela signifie que le routeur est un routeur de limites de systèmes autonomes (ASBR, Autonomous System Border Router). Il devient automatiquement un routeur ASBR lorsqu'il est configuré pour redistribuer les itinéraires appris à partir d'un autre protocole. ABR Status (État ABR) : les valeurs de ce champ sont Enabled (Activé) ou Disabled (Désactivé). Ce champ n'apparaît que si une configuration valide existe. L'option Enabled (Activé) indique que le routeur est un routeur de limite de zone. L'option Disabled (Désactivé) indique le contraire. Exit Overflow Interval (secs) (Intervalle de sortie en cas de saturation, secondes) : entrez le délai d'attente en secondes avant que le routeur tente de ...
Page 229: Configuration De La Zone Ospfv3
Configuration de la zone OSPFv3 La page OSPFv3 Area Configuration (Configuration de la zone OSPFv3) permet de créer et de configurer une zone OSPFv3. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Area Configuration (Configuration de la zone) dans l'arborescence. Figure 11-17. Configuration de la zone OSPFv3 La page OSPFv3 Area Configuration (Configuration de la zone OSPFv3) contient les champs suivants : Area ID (ID de zone) : zone OSPFv3. Cette valeur doit être un nombre entier de 32 bits à points décimaux qui identifie de manière unique la zone à laquelle ...
Page 230: Configuration De La Zone De Stub Ospfv3
Configuration de la zone de stub OSPFv3 1. Affichez la page OSPFv3 Area Configuration (Configuration de la zone OSPFv3). 2. Modifiez les champs selon vos besoins. 3. Cliquez sur Apply Changes (Appliquer les modifications). La page Web réapparaît avec les boutons Create Stub Area (Créer une zone de stub) et NSSA Create (Créer NSSA). Voir la Figure 11-18. ...
Page 231: Suppression Des Informations De La Zone De Stub Ospfv3
Suppression des informations de la zone de stub OSPFv3 1. Affichez la page OSPFv3 Area Configuration (Configuration de la zone OSPFv3) avec les informations de la zone de stub configurées. 2. Cliquez sur Delete Stub Area (Supprimer une zone de stub). 3. Cliquez sur Apply Changes (Appliquer les modifications). Suppression des informations NSSA OSPFv3 ...
Page 232: Configuration De La Plage De Zones Ospfv3
Configuration de la plage de zones OSPFv3 La page OSPFv3 Area Range Configuration (Configuration de la plage de zones OSPFv3) permet de configurer les plages de zone OSPFv3. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Area Range Configuration (Configuration de la plage de zones) dans l'arborescence. Figure 11-22.
Page 233: Configuration Des Interfaces Ospfv3
Configuration des interfaces OSPFv3 La page OSPFv3 Interface Configuration (Configuration des interfaces OSPFv3) permet de créer et de configurer des interfaces OSPFv3. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Interface Configuration (Configuration des interfaces) dans l'arborescence. Figure 11-23. Configuration des interfaces OSPFv3 La page OSPFv3 Interface Configuration (Configuration des interfaces OSPFv3) contient les champs suivants : Interface : sélectionnez l'interface pour laquelle les données doivent être affichées ou configurées. IP Address (Adresse IP) : adresse IPv6 de l'interface. OSPFv3 Admin Mode (Mode admin OSPFv3) : vous pouvez sélectionner Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. La valeur par défaut ...
Page 234: Configuration D'une Interface Ospfv3
envoyant des commandes Ping ICMP à l'interface ou en exécutant un test d'erreurs de bits. Ainsi, il est toujours possible d'adresser des paquets IP à une interface en boucle de rappel. Pour ce faire, ces interfaces sont annoncées dans les LSA associées au routeur en tant qu'itinéraires hôtes uniques, dont la destination est l'adresse de l'interface IP. Waiting (En attente) : le routeur tente de déterminer l'identité du routeur désigné (Sauvegarde) pour le réseau en contrôlant les paquets Hello reçus. Il n'est pas autorisé à sélectionner un routeur de sauvegarde désigné ou un routeur désigné tant que cet état est activé. Cela évite des modifications inutiles au routeur désigné (Sauvegarde). Designated Router (Routeur désigné) : ce routeur est lui-même le routeur désigné sur le réseau connecté. Les contiguïtés sont créées pour tous les autres routeurs connectés au réseau. Le routeur doit également créer une LSA associée au nœ ud du réseau. Cette LSA contient les liens vers tous les routeurs (y compris le routeur désigné proprement dit) connectés au réseau. Backup Designated Router (Routeur de sauvegarde désigné) : ce routeur est lui-même le routeur de sauvegarde désigné sur le réseau connecté. Il devient le routeur désigné en cas de défaillance du routeur désigné existant. Le routeur crée les contiguïtés pour tous les autres routeurs connectés au réseau. Le routeur de sauvegarde désigné exécute des fonctions légèrement différentes durant la procédure d'acheminement, par rapport au routeur désigné. Other Designated Router (Autre routeur désigné) : l'interface est connectée à un réseau de diffusion ou NBMA sur lequel d'autres routeurs ont été choisis comme routeur désigné et routeur de sauvegarde désigné. Le routeur tente de créer des contiguïtés pour le routeur désigné et le routeur de sauvegarde désigné. Le champ State (État) ne s'affiche que si l'option OSPF Admin Mode (Mode admin OSPF) est activée. Designated Router (Routeur désigné) : identité du routeur désigné pour ce réseau, du point de vue du routeur d'annonce. Il est identifié ici par son ID de routeur. La valeur 0.0.0.0 indique qu'il n'existe aucun routeur désigné. Ce champ ne s'affiche que si l'option OSPFv3 Admin Mode (Mode admin OSPF) est activée. Backup Designated Router (Routeur de sauvegarde désigné) : identité du routeur désigné de sauvegarde pour ce réseau, du point de vue du routeur d'annonce. Il est identifié ici par son ID de routeur. La valeur 0.0.0.0 indique qu'il n'existe aucun routeur désigné de sauvegarde. Ce champ ne s'affiche que si l'option OSPFv3 Admin Mode (Mode admin OSPF) est activée. Number of Link Events (Nombre d'événements de liaison) : nombre de modifications d'état enregistrées sur l'interface OSPFv3 spécifiée. Ce champ ne s'affiche que si l'option OSPFv3 Admin Mode (Mode admin OSPF) est activée. ...
Page 235: Affichage Des Statistiques Sur Les Interfaces Ospfv3
La page OSPFv3 Interface Statistics (Statistiques sur les interfaces OSPFv3) contient les champs suivants : Interface : sélectionnez l'interface pour laquelle les données doivent être affichées. OSPF Area ID (ID de zone OSPF) : zone OSPF à laquelle appartient l'interface du routeur sélectionnée. Cette valeur doit être un nombre entier de 32 bits à points décimaux qui identifie de manière unique la zone à laquelle l'interface est connectée. Area Border Router Count (Nombre de routeurs de limite de zone) : nombre total de routeurs de limite de zone accessibles dans cette zone. La valeur initiale est égale à zéro, et est calculée pour chaque passage SPF. AS Border Router Count (Nombre de routeurs de limites de systèmes autonomes) : nombre total de routeurs de limites de systèmes autonomes accessibles dans cette zone. La valeur initiale est égale à zéro, et est calculée pour chaque passage SPF. Area LSA Count (Nombre de LSA dans la zone) : nombre total de LSA (Link State Advertisements) contenues dans la base de données LSDB (Link State Database) de cette zone, en excluant les LSA externes au système autonome. IPv6 Address (Adresse IPv6) : adresse IP de l'interface. Interface Events (Événements de l'interface) : nombre de changements d'état ou d'erreurs enregistrés sur l'interface OSPF spécifiée. Virtual Events (Événements virtuels) : nombre de changements d'état ou d'erreurs enregistrés sur cette liaison virtuelle. Neighbor Events (Événements liés au voisin) : nombre de changements d'état ou d'erreurs enregistrés sur la relation de ce voisin. External LSA Count (Nombre de LSA externes) : nombre de LSA (Link State Advertisements) externes (LS de type 5) contenues dans la base de données LSDB (Link State Database). Affichage des statistiques sur les interfaces OSPFv3 ...
Page 236 La page OSPFv3 Neighbors (Voisins OSPFv3) contient les champs suivants : Interface : permet de sélectionner l'interface pour laquelle les données doivent être affichées ou configurées. Neighbor Router ID (ID du routeur voisin) : sélectionne l'adresse IP du voisin pour lequel vous souhaitez afficher les données. Area ID (ID de zone) : nombre entier de 32 bits à points décimaux qui identifie le routeur voisin. Options : capacités OSPF facultatives prises en charge par le voisin. Les capacités OSPF facultatives du voisin sont également répertoriées dans ses paquets Hello. Ce qui permet le rejet des paquets Hello reçus (les relations voisines ne débutent même pas) en cas de problème de comptabilité pour certaines capacités OSPF cruciales. Router Priority (Priorité du routeur) : affiche la priorité OSPF pour le voisin spécifié. Cette valeur doit être un nombre entier compris entre 0 et 255. La valeur 0 indique que le routeur ne peut pas être défini comme routeur désigné sur ce réseau. Dead Timer Due in (secs) (Temporisateur de panne, en secondes) : si les paquets Hello n'arrivent pas, indiquez la durée qui s'est écoulée avant que le voisin ne soit déclaré mort. State (État) : un voisin peut avoir l'un des états suivants : Down (Hors service) : état initial des communications d'un voisin. Cet état indique qu'aucune information n'a été transmise par le voisin. Sur les réseaux NBMA, il est toujours possible d'envoyer des paquets Hello aux voisins hors service, mais leur fréquence est limitée. Attempt (Tentative) : cet état ne s'applique qu'aux voisins connectés aux réseaux NBMA. Il indique qu'aucune information récente n'a été transmise par le voisin, mais que des efforts plus concertés doivent être déployés pour le contacter. Pour ce faire, des paquets Hello doivent lui être envoyés à des intervalles Hello. Init : cet état indique qu'un paquet Hello a été récemment transmis par le voisin. Toutefois, une communication bidirectionnelle n'a pas encore été établie avec le voisin (le routeur proprement dit n'apparaît pas dans le paquet Hello du voisin). Tous les voisins présentant cet état (ou un état supérieur) sont répertoriés dans les paquets Hello envoyés à partir de l'interface associée. 2-Way (Bidirectionnel) : cet état indique que la communication entre les deux routeurs est bidirectionnelle. Elle est assurée par le fonctionnement du protocole Hello. Cet état est le plus avancé, juste avant la début de la création d'une contiguïté. Le routeur désigné (sauvegarde) est sélectionné parmi l'ensemble des voisins présentant un état bidirectionnel ou supérieur. Exchange Start (Démarrage de l'échange) : première étape dans la création d'une contiguïté entre les deux routeurs voisins. Elle a pour but de déterminer le routeur maître et de définir le numéro de séquence DD initial. Dans cet état ou un état supérieur, les communications des voisins sont appelées des contiguïtés. Exchange (Échange) : dans cet état, le routeur décrit l'intégralité de sa base de données LSDB (Link State Database) en envoyant des paquets DBD (Database Description) au voisin. Des paquets LSU (Link State Request) peuvent également être envoyés pour demander les LSA plus récentes du ...
Page 237: Affichage Des Voisins Ospfv3 À L'aide De La Commande Cli
Statistiques pour l'affichage de Neighbor ID (ID de voisin) de l'interface sélectionnée. Affichage des voisins OSPFv3 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPFv3 Commands (Commandes OSPFv3) Table des voisins OSPFv3 La page OSPFv3 Neighbor Table (Table des voisins OSPFv3) permet d'afficher la liste des tables des voisins OSPF. Lorsqu'un ID de voisin spécifique est indiqué, des informations détaillées sur un voisin s'affichent. La table des voisins ne s'affiche que si l'interface OSPF est activée. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Neighbor Table (Table des voisins) dans l'arborescence. Figure 11-26.
Page 238: Base De Données Lsdb Ospfv3
Base de données LSDB OSPFv3 La page OSPFv3 Link State Database (Base de données LSDB OSPFv3) permet d'afficher la base de données LSDB. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Link State Database (Base de données LSDB) dans l'arborescence. Figure 11-27. Base de données LSDB OSPFv3 La page OSPFv3 Link State Database (Base de données LSDB OSPFv3 contient les champs suivants : Adv. Router (Routeur annoncé) : nombre entier de 32 bits à points décimaux qui identifie de manière unique le routeur dans le système autonome. L'ID du routeur est défini dans la page Configuration OSPFv3. Area ID (ID de la zone) : ID d'une zone OSPF à laquelle l'une des interfaces du routeur est connectée. Cette valeur doit être un nombre entier de 32 bits à points décimaux qui identifie de manière unique la zone à laquelle une interface est connectée. LSA Type (Type de LSA) : format et fonction de la LSA (Link State Advertisement). Les types (définis dans la section A.4 de la norme RFC 2740) peuvent être les suivants : Router-LSA (LSA de routeur) Network-LSA (LSA de réseau) Inter-Area-Prefix-LSA (LSA de préfixe inter-zone)
Page 239: Affichage De La Base De Données Lsdb Ospfv3 À L'aide De La Commande Cli
Affichage de la base de données LSDB OSPFv3 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPFv3 Commands (Commandes OSPFv3) Configuration des liaisons virtuelles OSPFv3 La page OSPFv3 Virtual Link Configuration (Configuration des liaisons virtuelles OSPFv3) permet de configurer un lien virtuel existant ou d'en définir un nouveau. Pour que vous puissiez afficher cette page, une zone OSPFv3 valide doit être définie dans la page OSPFv3 Area Configuration (Configuration de zone OSPFv3). Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Virtual Link Configuration (Configuration des liaisons virtuelles) dans l'arborescence. Figure 11-28.
Page 240: Création D'une Liaison Virtuelle
Neighbor State (État du voisinage) : état de la relation voisine virtuelle. Retransmit Interval (Intervalle de retransmission) : entrez l'intervalle de retransmission OSPF pour l'interface spécifiée. Il désigne le nombre de secondes entre les LSA (Link State Advertisements) pour les contiguïtés appartenant à cette interface de routeur. Cette valeur est également utilisée lors de la retransmission des descriptions de base de données et des paquets LSR (Link State Request). La plage de valeurs admises est comprise entre 1 et 3600 secondes (1 heure). La valeur par défaut est de 5 secondes. Metric (Métrique) : métrique utilisée par la liaison virtuelle. Delete (Supprimer) : supprime la liaison virtuelle spécifiée de la configuration du routeur. Création d'une liaison virtuelle 1. Affichez la page OSPFv3 Virtual Link Configuration (Configuration des liaisons virtuelles OSPFv3). 2. Sélectionnez Create New Virtual Link (Créer une liaison virtuelle) dans le menu déroulant pour définir une nouvelle liaison virtuelle. 3. Entrez une valeur pour Neighbor Router ID (ID du routeur voisin). ...
Page 241: Affichage Du Récapitulatif Des Liaisons Virtuelles Ospfv3 À L'aide De La Commande Cli
La page OSPFv3 Virtual Link Summary (Récapitulatif des liaisons virtuelles OSPFv3) contient les champs suivants : Area ID (ID de zone) : partie correspondant à l'ID de zone dans l'identification de la liaison virtuelle dont vous voulez afficher les données. L'ID de zone et l'ID du routeur voisin définissent ensembles une liaison virtuelle. Neighbor Router ID (ID du routeur voisin) : partie correspondant à l'ID du routeur voisin dans l'identification de la liaison virtuelle. Des liaisons virtuelles peuvent être configurées entre une paire de routeurs de limite de zone dont les interfaces sont situées dans une zone commune (qui n'est pas un segment principal). Hello Interval (secs) (Intervalle Hello, secondes) : intervalle Hello d'OSPF (en secondes) correspondant à la liaison virtuelle. Cette valeur doit être identique pour tous les routeurs connectés à un réseau. Dead Interval (secs) (Intervalle avant mise hors service, secondes) : intervalle d'inactivité OSPF (en secondes) correspondant à la liaison virtuelle. Il désigne la durée pendant laquelle un routeur attend de recevoir des paquets Hello d'un routeur voisin avant de déclarer que ce routeur est hors service. Ce paramètre doit être identique pour tous les routeurs connectés à un réseau commun, et être un multiple de l'intervalle Hello (par exemple, 4). Retransmit Interval (secs) (Intervalle de retransmission, secondes) : intervalle de retransmission OSPF (en secondes) pour la liaison virtuelle. Il désigne le d élai entre les LSA (Link State Advertisements) pour les contiguïtés appartenant à cette interface de routeur. Cette valeur est également utilisée lors de la retransmission des descriptions de base de données et des paquets LSR (Link State Request). Interface Delay Interval (secs) (Intervalle de transition de l'interface, secondes) : délai de transition OSPF en unités de secondes pour la liaison virtuelle. Il désigne le nombre estimé de secondes pour transmettre un paquet LSU (Link State Update) sur cette interface. Affichage du récapitulatif des liaisons virtuelles OSPFv3 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPFv3 Commands (Commandes OSPFv3) ...
Page 242 La page OSPFv3 Route Redistribution Configuration (Configuration de la redistribution des itinéraires OSPFv3) contient les champs suivants : Configured Source (Source configurée) : ce menu déroulant est un sélecteur dynamique qui contient uniquement les itinéraires source configurés pour être redistribués par le protocole OSPF. Create (Créer) est l'option du haut dans la zone de sélection. Elle permet de configurer un autre itinéraire source parmis les itinéraires source disponibles. Les valeurs correctes sont Static (Statique), Connected (Connecté) et Create (Créer). Available Source (Source disponible) : ce menu déroulant est un sélecteur dynamique qui contient uniquement les itinéraires source qui n'ont pas déjà été configurés pour être redistribués par le protocole OSPF. Ce menu ne s'affiche que si vous sélectionnez l'option Create (Créer) comme Configured Source (Source configuée). Les valeurs correctes sont Static (Statique) et Connected (Connecté). Metric (Métrique) : définit la valeur de métrique à utiliser pour les itinéraires redistribués. Ce champ affiche la métrique si la source a été préconfigurée et qu'elle peut être modifiée. Les valeurs autorisées sont comprises entre 0 et 16777214. Metric Type (Type de métrique) : définit le type de métrique OSPF pour les itinéraires redistribués. Tag (Numéro) : définit le champ des numéros dans les itinéraires redistribués. Ce champ présente le numéro si la source était préconfigurée, sinon la valeur 0 s'affiche. Les valeurs admises sont comprises entre 0 et 4294967295. Configuration de la redistribution des itinéraires OSPFv3 1. Affichez la page OSPFv3 Route Redistribution Configuration (Configuration de la redistribution des itinéraires OSPFv3). 2. Spécifiez Create (Créer) pour définir une nouvelle source. Sélectionnez Connected (Connecté) ou Static (Statique) pour modifier une source existante. Figure 11-31. Configuration de la redistribution des itinéraires OSPFv3 - Source configurée 3. Définissez ou modifiez les champs si nécessaire. ...
Page 243: Configuration De La Redistribution Des Itinéraires Ospfv3 À L'aide De La Commande Cli
Configuration de la redistribution des itinéraires OSPFv3 à l'aide de la commande CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : OSPFv3 Commands (Commandes OSPFv3) Récapitulatif de la redistribution des itinéraires OSPFv3 La page OSPFv3 Route Redistribution Summary (Récapitulatif de la redistribution des itinéraires OSPFv3) permet d'afficher les paramètres de la redistribution des itinéraires par la source. Pour afficher cette page, cliquez sur IPv6 ® OSPFv3 ® Route Redistribution Summary (Récapitulatif de la redistribution des itinéraires) dans l'arborescence. Figure 11-32. Récapitulatif de la redistribution des itinéraires OSPFv3 La page OSPFv3 Route Redistribution Summary (Récapitulatif de la redistribution des itinéraires OSPFv3) contient les champs suivants : Source : itinéraire source devant être redistribué par le protocole OSPF. ...
Page 244: Configuration De L'entrée De Routage Avec La Commande Cli
Pour afficher cette page, cliquez sur IPv6 ® IPv6 Routes (Itinéraires IPv6) ® IPv6 Route Entry Configuration (Configuration des entrées de routage IPv6) dans l'arborescence. Figure 11-33. Configuration des entrées de routage IPv6 La page IPv6 Route Entry Configuration (Configuration des entrées de routage IPv6) contient les champs suivants : IPv6 Network Prefix/PrefixLength (Préfixe réseau IPv6/Longueur du préfixe) : entrez une adresse réseau et un préfixe IPv6 valides. Next Hop IPv6 Address (Adresse IPv6 du saut suivant) : entrez une adresse IPv6 pour le saut suivant. Si l'adresse IPv6 du saut suivant spécifiée est une adresse IPv6 locale-liaison, spécifiez l'interface pour l'adresse IPv6 du saut suivant de la liaison locale. Sélectionnez Global ou Link-local (Locale-liaison) dans le menu déroulant pour l'appliquer à cette adresse. Preference (Préférence) : entrez une valeur de préférence pour l'itinéraire donné. Les valeurs correctes sont comprises entre 1 et 255, 1 étant la valeur par défaut.
Page 245: Affichage De La Table De Routage Ipv6 À L'aide De La Commande Cli
La page IPv6 Route Table (Table de routage IPv6) contient les champs suivants : Routes Displayed (Itinéraires affichés) : sélectionnez cette option pour afficher les itinéraires configurés (Configured Routes), les meilleurs itinéraires (Best Routes) ou tous les itinéraires (All Routes) dans le menu déroulant. Number of Routes (Nombre d'itinéraires) : affiche le nombre total d'itinéraires actifs/meilleurs itinéraires dans la table de routage pour le type d'itinéraire sélectionné. IPv6 Prefix/Prefix Length (Préfixe IPv6/Longueur du préfixe) : affiche le préfixe de réseau et la longueur du préfixe pour l'itinéraire actif. Protocol (Protocole) : affiche le type de protocole pour l'itinéraire actif. Next Hop Interface (Interface du saut suivant) : affiche l'interface sur laquelle l'itinéraire est actif. Next Hop IP Address (Adresse IP du saut suivant) : affiche l'adresse IPv6 du saut suivant pour l'itinéraire actif. Affichage de la table de routage IPv6 1. Affichez la page IPv6 Route Table (Table de routage IPv6). ...
Page 246: Configuration Des Préférences De Routage Ipv6
La page IPv6 Route Preferences (Préférences de routage IPv6) contient les champs suivants. Dans chaque cas, les valeurs les plus faibles indiquent les plus grandes préférences. Local : affiche la préférence locale. Ce champ n'est pas configurable. La valeur est 0, qui représente la préférence la plus élevée. Static (Statique) : valeur de préférence pour l'itinéraire statique. La valeur par défaut est 1. La plage de valeurs est comprise entre 1 et 255. OSPFv3 Intra (OSPFv3 intra-itinéraire) : valeur de préférence OSPFv3 intra-itinéraire associée au routeur. La valeur par défaut est de 8. Les valeurs admises sont comprises entre 1 et 255. La spécification OSPFv3 nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPFv3 dans l'ordre suivant : intra < inter < type-1 < type-2. OSPFv3 Inter (OSPFv3 inter-itinéraire) : valeur de préférence OSPFv3 inter-itinéraire associée au routeur. La valeur par défaut est de 10. Les valeurs admises sont comprises entre 1 et 255. La spécification OSPFv3 nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPFv3 dans l'ordre suivant : intra < inter < type-1 < type-2. OSPFv3 Type-1 : valeur de préférence pour l'itinéraire OSPFv3 de type 1. La valeur par défaut est de 13. Les valeurs admises sont comprises entre 1 et 255. La spécification OSPFv3 nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPFv3 dans l'ordre suivant : intra < inter < type-1 < type-2. OSPFv3 Type-2 : valeur de préférence pour l'itinéraire OSPFv3 de type 2. La valeur par défaut est de 150. Les valeurs admises sont comprises entre 1 et 255. La spécification OSPFv3 nécessite que la préférence soit accordée aux itinéraires appris via le protocole OSPFv3 dans l'ordre suivant : intra < inter < type-1 < type-2. OSPFv3 NSSA Type-1 : affiche la valeur de préférence pour l'itinéraire OSPFv3 NSSA de type 2. OSPFv3 NSSA Type-2 : affiche la valeur de préférence pour l'itinéraire OSPFv3 NSSA de type 1. ...
Page 247: Affichage Des Itinéraires Ipv6
La page Configured IPv6 Routes (Itinéraires IPv6 configurés) contient les champs suivants : Routes Displayed (Itinéraires affichés) : sélectionnez cette option pour afficher les itinéraires configurés (Configured Routes), les meilleurs itinéraires (Best Routes) ou tous les itinéraires (All Routes). Lorsque l'option Configured Routes (Itinéraires configurés) est sélectionnée, les champs suivants s'affichent : IPv6 Prefix/Prefix Length (Préfixe IPv6/Longueur du préfixe) : affiche le préfixe de réseau et la longueur du préfixe pour l'itinéraire configuré. Next Hop IP (IP du saut suivant) : affiche l'adresse IPv6 du saut suivant pour l'itinéraire configuré. Next Hop Interface (Interface du saut suivant) : affiche l'interface du saut suivant pour l'itinéraire configuré. Preference (Préférence) : affiche la préférence de routage pour l'itinéraire configuré. Delete (Supprimer) : cliquez sur cette case et sur le bouton Refresh (Actualiser) pour supprimer l'itinéraire affiché. Lorsque les options Best Routes (Meilleurs itinéraires) ou All Routes (Tous les itinéraires) sont sélectionnées, les champs suivants s'affichent : Number of Routes (Nombre d'itinéraires) : indique le nombre de meilleurs itinéraires ou de l'ensemble des itinéraires. IPv6 Prefix/Prefix Length (Préfixe IPv6/Longueur du préfixe) : affiche le préfixe de réseau et la longueur du préfixe pour l'itinéraire configuré. Protocol (Protocole) : indique le protocole utilisé pour les itinéraires configurés. Next Hop Interface (Interface du saut suivant) : affiche l'interface du saut suivant pour l'itinéraire configuré. Next Hop IP Address (Adresse IP du saut suivant) : affiche l'adresse IPv6 du saut suivant pour l'itinéraire configuré. Affichage des itinéraires IPv6 1. Affichez la page Configured IPv6 Routes (Itinéraires IPv6 configurés). ...
Page 248: Configuration De La Qualité De Service
Retour au sommaire Configuration de la qualité de service Dell™ PowerConnect™ série 6200 - Guide d'utilisation Présentation de la qualité de service Configuration des services différenciés Classe de service Cette section présente un aperçu de la qualité de service (QoS). Elle décrit les fonctions accessibles à partir de la page Quality of Service (Qualité de service) : Differentiated Services (Services différenciés) et Class of Service (Classe de service). Présentation de la qualité de service Dans un commutateur type, chaque port physique est constitué d'une ou plusieurs files d'attente destinées à la transmission des paquets sur le réseau connecté. Un port offre souvent plusieurs files d'attente permettant de privilégier certains paquets par rapport à d'autres, en fonction de critères définis par l'utilisateur. Lorsqu'un paquet est mis en file d'attente avant d'être transmis, la vitesse à laquelle il est traité dépend de la configuration de la file d'attente et, éventuellement, du trafic présent dans les autres files d'attente du port. Si un délai est nécessaire, les paquets sont maintenus en file d'attente jusqu'à ce que le planificateur autorise leur transmission. Lorsque les files d'attente sont saturées, les paquets ne peuvent plus y être placés ; ils sont alors éliminés par le commutateur. QoS assure une transmission cohérente et prévisible des données en différenciant les paquets urgents de ceux qui peuvent tolérer un léger retard. Dans un réseau prenant en charge QoS, les paquets urgents bénéficient d'un "traitement spécial". Pour que cela soit possible, tous les éléments du réseau doivent prendre en charge QoS. La présence d'au moins un noeud ne prenant pas en charge QoS crée une déficience dans le réseau, laquelle peut compromettre les performances de tout le flux de paquets. Pour afficher la page appropriée, cliquez sur Quality of Service (Qualité de service) dans l'arborescence. Deux liens présents sur cette page correspondent aux deux types de QoS disponibles. Ces liens sont les suivants : Configuration des services différenciés Classe de service Configuration des services différenciés ...
Page 249: Configuration De Diffserv
Configuration des classes Critères des classes Configuration d'une stratégie Définition des classes d'une stratégie Configuration d'un service Statistiques détaillées sur un service Configuration de DiffServ Utilisez la page DiffServ Configuration (Configuration des services différenciés) pour afficher des informations d'état générales sur DiffServ telles que le mode administratif en cours et le nombre maximal de lignes dans chaque table MIB privée DiffServ. Pour afficher cette page, cliquez sur Quality of Service (Qualité de service) ® Differentiated Services (Services différenciés) ® DiffServ Configuration (Configuration de DiffServ) dans l'arborescence. Figure 12-1. Page DiffServ Configuration (Configuration de DiffServ) Cette page contient les champs suivants : DiffServ Admin Mode (Mode administratif DiffServ) : permet d'activer et de désactiver le mode administratif. Lorsqu'il est désactivé, la configuration de DiffServ ...
Page 250: Configuration Des Classes
Configuration des classes Utilisez la page DiffServ Class Configuration (Configuration des classes DiffServ) pour ajouter un nouveau nom de classe DiffServ, ou pour renommer ou supprimer une classe existante. Pour afficher cette page, cliquez sur Quality of Service (Qualité de service) ® Differentiated Services (Services différenciés) ® Class Configuration (Configuration des classes) dans l'arborescence.
Page 251: Suppression D'une Configuration De Classe
4. Cliquez sur Apply Changes (Appliquer les modifications). Le nom de classe est ajouté et le périphérique est mis à jour. Suppression d'une configuration de classe 1. Affichez la page Class Configuration (Configuration des classes). 2. Sélectionnez le nom de classe à supprimer dans le menu déroulant Class Name (Nom de classe). 3. Cochez la case Remove (Supprimer). 4.
Page 252 Cette page contient les champs suivants : Class Name (Nom de classe) : permet de sélectionner le nom de la classe pour laquelle vous définissez les critères. Class Type (Type de classe) : affiche le type de classe. La seule option configurable est All (Tous). Attributs de correspondance Utilisez les champs suivants pour faire correspondre les paquets à une classe. Cochez la case correspondant à chaque critère voulu et saisissez des informations dans le champ adjacent. Une même classe peut comporter plusieurs critères de correspondance. Les critères sont associés entre eux par l'opérateur booléen "logical-and" (ET logique). Source IP Address (Adresse IP source) : l'adresse IP du port source associé à un paquet doit correspondre à l'adresse indiquée ici. Subnet Mask (Masque de sous-réseau) : indique le masque de sous-réseau associé à l'adresse IP source. Ce champ doit être renseigné lorsque la case Source IP Address (Adresse IP source) est cochée. Destination IP Address (Adresse IP de destination) : l'adresse IP du port de destination associé à un paquet doit correspondre à l'adresse indiquée ici. Subnet Mask (Masque de sous-réseau) : indique le masque de sous-réseau associé à l'adresse IP de destination. Ce champ doit être renseigné lorsque la case Destination IP Address (Adresse IP de destination) est cochée. Source L4 Port (Port L4 source) : le port source TCP/UDP d'un paquet doit correspondre au port indiqué ici. Choisissez l'une des options suivantes : Select From List (Sélectionner dans la liste) : cliquez pour sélectionner un port source dans une liste de ports source connus avec lesquels les paquets ...
Page 253: Critères Des Types De Service
Source MAC Mask (Masque de l'adresse MAC source) : définit le masque à caractères génériques correspondant à l'adresse MAC source. Les masques à caractères génériques déterminent les bits qui sont utilisés et ceux qui sont ignorés. Un masque à caractères génériques de 255.255.255.255 signifie qu'aucun bit n'est important. Un masque à caractères génériques de 0.0.0.0 indique que tous les bits sont importants. Ce champ doit être renseigné lorsque la case Source MAC Address (Adresse MAC source) est cochée. Destination MAC Address (Adresse MAC de destination) : l'adresse MAC de destination des paquets entrants doit correspondre à l'adresse indiquée ici. Destination MAC Mask (Masque de l'adresse MAC de destination) : définit le masque à caractères génériques correspondant à l'adresse MAC de destination. Les masques à caractères génériques déterminent les bits qui sont utilisés et ceux qui sont ignorés. Un masque à caractères génériques de 255.255.255.255 signifie qu'aucun bit n'est important. Un masque à caractères génériques de 0.0.0.0 indique que tous les bits sont importants. Ce champ doit être renseigné lorsque la case Destination MAC Address (Adresse MAC de destination) est cochée. VLAN ID (ID de VLAN) : l'ID de VLAN associé aux paquets entrants doit correspondre à celui indiqué ici. Secondary VLAN ID (ID de VLAN secondaire) : l'ID de VLAN secondaire associé aux paquets entrants doit correspondre à celui indiqué ici. Reference Class (Classe de référence) : sélectionne une classe à utiliser pour activer le référencement des critères. Cochez la case Add DiffServ Class (Ajouter une classe DiffServ) et sélectionnez une classe DiffServ précédemment configurée à partir du menu déroulant associé. Critères des types de service Sélectionnez l'un des champs de correspondance suivants afin de l'utiliser pour la mise en correspondance des paquets et des critères de classe : IP DSCP (DSCP IP) : compare le code DSCP du paquet avec le critère de la classe. Sélectionnez le type DSCP dans le menu déroulant ou entrez la valeur DSCP à utiliser pour la comparaison. IP Precedence (Précédence IP) : lorsque cette option est sélectionnée et que vous entrez une valeur, le système compare la valeur de précédence IP du ...
Page 254: Association D'une Classe À Une Stratégie Et Suppression D'une Association
Cette page contient les champs suivants : Policy Name (Nom de la stratégie) : permet de sélectionner le nom de la stratégie à associer aux classes. Rename Policy (Renommer une stratégie) : permet de renommer une stratégie. La modification est effectuée lorsque vous cliquez sur Apply Changes (Appliquer les modifications). Class List (Liste de classes) : permet de définir les associations de classes correspondant à la stratégie. Add a Class (Ajouter une classe) : permet d'associer la classe sélectionnée dans le menu déroulant à une stratégie. Remove a Class (Supprimer une classe) : permet de supprimer la classe sélectionnée de la stratégie. Remove (Supprimer) : supprime la stratégie sélectionnée du périphérique. Association d'une classe à une stratégie et suppression d'une association 1. Affichez la page DiffServ Policy Configuration (Configuration des stratégies DiffServ). 2. Sélectionnez le nom de la stratégie à associer à la classe dans le champ Policy Name (Nom de la stratégie). 3. Dans le champ Class List (Liste des classes), cochez la case et cliquez sur le bouton radio Add a Class (Ajouter une classe) ou Remove a Class (Retirer une classe). Sélectionnez ensuite la classe voulue dans le menu déroulant approprié.
Page 255: Affichage Du Récapitulatif Des Stratégies
3. Complétez le champ Policy name (Nom de la stratégie) en indiquant le nom de la nouvelle stratégie. 4. Cliquez sur Apply Changes (Appliquer les modifications). La nouvelle stratégie est enregistrée et le périphérique est mis à jour. Affichage du récapitulatif des stratégies 1. Affichez la page Policy Configuration (Configuration des stratégies). 2. Cliquez sur Show All (Afficher tout). La page DiffServ Policy Summary (Récapitulatif des stratégies DiffServ) affiche le nom de toutes les stratégies, ainsi que leur type et les classes qui en font partie. Figure 12-8. Page DiffServ Policy Summary (Récapitulatif des stratégies DiffServ) ...
Page 256: Définition D'une Instance De Classe De Stratégie
Cette page contient les champs suivants : Policy Name (Nom de la stratégie) : le menu déroulant permet de sélectionner la stratégie à associer à une classe membre. Member Classes (Classes membres) : le menu déroulant permet de sélectionner la classe à associer avec la stratégie. Drop Packets (Rejeter les paquets) : sélectionnez ce champ pour rejeter les paquets correspondant à cette classe de stratégie. Assign Queue (Affecter à une file d'attente) : les paquets correspondant à cette classe de stratégie sont ajoutés à une file d'attente. Les valeurs admises sont comprises entre 0 et 6. Traffic Conditioning (Conditionnement de trafic) : lorsque cette option est cochée, elle permet d'affecter un type de conditionnement de trafic correspondant à la condition sélectionnée dans le menu déroulant. Ce champ détermine le traitement appliqué au trafic correspondant à cette classe de stratégie. Les options disponibles sont None (Aucun), Marking (Marquage) et Policing (Vérification de conformité). Lorsque les options Marking (Marquage) et Policing (Vérification de conformité) sont sélectionnées, l'écran change pour afficher les champs appropriés. None (Aucun) : indique qu'aucun conditionnement du trafic n'est effectué lors du traitement des paquets. Cette option est utilisée par défaut. Marking (Marquage) : permet de marquer l'un des champs suivants du paquet : IP DSCP (Code DSCP IP), IP Precedence (Précédence IP), Class of Service (Classe de service). Pour plus d'informations sur les champs qui s'affichent lorsque l'option Marking (Marquage) est sélectionnée, voir Conditionnement du trafic par marquage des paquets.
Page 257: Configuration Du Marquage Des Paquets Pour Une Instance De Classe De Stratégie
Cette page contient les champs suivants : Policy Name (Nom de la stratégie) : indique la stratégie associée à une classe membre. Member Classes (Classes membres) : affiche la classe membre associée à ce nom de stratégie. Les champs pouvant être marqués sont les suivants : IP DSCP (Code DSCP IP) : permet de sélectionner le code DSCP IP à marquer. Vous pouvez effectuer une sélection dans le menu déroulant ou compléter le champ User Value (Valeur utilisateur). IP Precedence (Précédence IP) : permet de sélectionner le numéro de file d'attente de précédence IP à marquer. Class of Service (Classe de service) : permet de sélectionner le numéro de file d'attente CoS (Classe de service) à marquer. Configuration du marquage des paquets pour une instance de classe de stratégie 1. Sélectionnez Marking (Marquage) dans le menu déroulant Traffic Conditioning (Conditionnement du trafic) de la page DiffServ Policy Class Definition (Définition d'une classe de stratégie DiffServ). La page Packet Marking (Marquage de paquets) représentée Figure 12-10 s'affiche. ...
Page 258: Configuration De La Vérification De Conformité Pour Une Instance De Classe De Stratégie
Policing Style (Style de vérification de conformité) : indique le style de vérification de conformité utilisé. Color Mode (Mode de coloration) : permet de sélectionner le type de coloration utilisé. Choisissez Color Blind (Non sensible à la couleur) ou Color Aware (Sensible à la couleur) dans le menu déroulant. Conform Action Selector (Action en cas de conformité) : permet de sélectionner l'action à appliquer aux paquets considérés comme conformes, c'est-à-dire n'excédant pas les limites définies pour cette stratégie. Les options disponibles sont Send (Envoyer), Drop (Rejeter), Mark CoS (Marquer la classe de service), Mark IP DSCP (Marquer le code DSCP IP), Mark IP Precedence (Marquer la préférence IP). Violate Action (Action en cas de violation) : permet de sélectionner l'action à appliquer aux paquets considérés comme non-conformes, c'est-à-dire excédant les limites définies pour cette stratégie. Les options disponibles sont Send (Envoyer), Drop (Rejeter), Mark CoS (Marquer la classe de service), Mark IP DSCP (Marquer le code DSCP IP), Mark IP Precedence (Marquer la préférence IP). Configuration de la vérification de conformité pour une instance de classe de stratégie 1. Sélectionnez Policing (Vérification de conformité) dans le menu déroulant Traffic Conditioning (Conditionnement du trafic) de la page DiffServ Policy Class Definition (Définition d'une classe de stratégie DiffServ). La page DiffServ Policy - Policing (Stratégie DiffServ - Vérification de conformité) représentée Figure 12-11 s'affiche. 2. Cochez un ou plusieurs critères de vérification à utiliser pour cette classe de stratégie. ...
Page 259: Activation D'une Stratégie Sur Un Port
Cette page contient les champs suivants : Interface : sélectionnez l'interface (unité/port, LAG ou option All [Tous]) à affecter dans les menus déroulants. Policy In (Stratégie associée) : utilisez le menu déroulant pour sélectionner la stratégie à associer au port. Activation d'une stratégie sur un port 1. Affichez la page DiffServ Service Configuration (Configuration d'un service DiffServ). 2. Sélectionnez l'interface voulue dans les menus déroulants. 3. Sélectionnez la stratégie voulue dans le menu déroulant. 4. Cliquez sur Apply Changes (Appliquer les modifications). La stratégie est activée sur l'interface et le périphérique est mis à jour. Affichage du récapitulatif des services DiffServ 1. Affichez la page DiffServ Service Configuration (Configuration d'un service DiffServ). ...
Page 260: Affichage De Statistiques Sur Les Services
Cette page contient les champs suivants : Counter Mode Selector (Mode de comptage) : type de statistiques à afficher. Le seul type disponible est Packets (Paquets). Interface : permet de sélectionner l'unité et le port ou le LAG correspondant aux statistiques de service à afficher. Direction : permet de sélectionner la direction des paquets pour lesquels les statistiques de service doivent être affichées. Policy Name (Nom de la stratégie) : indique la stratégie associée à l'interface sélectionnée. Operational Status (État de fonctionnement) : indique si la stratégie est active ou non sur cette interface. Member Classes (Classes membres) : permet de sélectionner la classe membre correspondant aux statistiques à afficher. Offered Packets (Paquets présentés) : indique le nombre de paquets conformes à la stratégie. Discarded Packets (Paquets rejetés) : indique le nombre de paquets rejetés par la stratégie. Affichage de statistiques sur les services 1. Affichez la page DiffServ Service Detailed Statistics (Statistiques détaillées sur un service DiffServ). 2. Complétez les champs selon vos besoins. Le système affiche les statistiques sur les paquets correspondant à l'interface, la direction et la classe indiquées. Configuration de statistiques sur les services à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : QoS Commands (Commandes QoS) Classe de service...
Page 261: Configuration Du Mode De Confiance Cos (802.1P)
indique la file d'attente CoS à laquelle le paquet devrait être transmis sur le ou les ports de sortie appropriés. Pour que la table de mappage ait une quelconque utilité, ce champ sécurisé doit effectivement exister dans le paquet. Si tel n'est pas le cas, des actions par défaut sont effectuées. Ces actions impliquent la redirection du paquet vers le niveau de CoS spécifique configuré pour le port d'entrée au niveau global. Cette redirection est basée sur la priorité par défaut du port mappée avec une classe de trafic dans la table de mappage 802.1p en cours. Inversement, lorsqu'un port est considéré comme non sécurisé, il ne se base pas sur la désignation de priorité des paquets entrants mais utilise sa propre priorité par défaut. Tous les paquets qui arrivent sur un port non sécurisé sont dirigés vers la file d'attente CoS spécifique associé au(x) port(s) de sortie approprié(s), conformément avec la priorité par défaut définie pour le port d'entrée. Ce processus est également utilisé lorsque le mappage d'un port sécurisé ne peut pas être honoré, par exemple lorsqu'un paquet non IP arrive sur un port configuré pour se baser sur la valeur du code DSCP IP. La page Mapping Table Configuration (Configuration de la table de mappage) permet de définir la façon dont une classe de service est affectée à un paquet. Pour afficher cette page, cliquez sur Quality of Service (Qualité de service) ® Class of Service (Classe de service) ® Mapping Table Configuration (Configuration de la table de mappage) dans l'arborescence. Le mode de confiance sélectionné dans la page Mapping Table Configuration (Configuration de la table de mappage) conditionne l'affichage de la page et les champs auxquels elle permet d'accéder. Les trois modes de confiance disponibles à partir de cette page sont les suivants : ...
Page 262: Restauration Des Paramètres Par Défaut Des Files D'attente
Les modifications sont appliquées aux interfaces sélectionnées et le périphérique est mis à jour. Restauration des paramètres par défaut des files d'attente 1. Affichez la page Mapping Table Configuration (Configuration de la table de mappage). 2. Cochez la case Restore Defaults (Restaurer les valeurs par défaut). 3. Cliquez sur Apply Changes (Appliquer les modifications). Les files d'attente retrouvent les paramètres par défaut pour chaque classe de service et le périphérique est mis à jour. Configuration de la table DSCP IP Pour accéder à la page DSCP Queue Mapping Table (Table de mappage des files d'attente DSCP), cliquez sur Quality of Service (Qualité de service) ®...
Page 263: Définition De La Configuration Des Interfaces
Configuration des interfaces La page Interface Configuration (Configuration des interfaces) permet de définir la configuration CoS de chaque port et d'appliquer un lissage aux interfaces correspondant aux ports sélectionnés. Pour afficher la page Interface Configuration (Configuration de l'interface), cliquez sur Quality of Service (Qualité de service) ® Class of Service (Classe de service) ® Interface Configuration (Configuration des interfaces) dans l'arborescence. Figure 12-18. Page Interface Configuration (Configuration des interfaces) Cette page contient les champs suivants : Interface : permet de sélectionner l'interface à laquelle le taux de lissage doit être appliqué.
Page 264: Configuration D'une File D'attente D'interface
Chaque paramètre de file d'attente CoS peut être configuré globalement ou port par port, ce qui simplifie la procédure de configuration. Les modifications de configuration globales sont appliquées automatiquement à tous les ports du système. Pour afficher la page Interface Queue Configuration (Configuration des files d'attente des interfaces), cliquez sur Quality of Service (Qualité de service) ® Class of Service (Classe de service) ® Interface Queue Configuration (Configuration des files d'attente des interfaces) dans l'arborescence. Figure 12-19. Page Interface Queue Configuration (Configuration des files d'attente des interfaces) Cette page contient les champs suivants : Interface : indique l'unité/le port ou le LAG affectés. Vous pouvez également sélectionner l'option Global.
Page 265: Configuration D'une File D'attente D'interface À L'aide Des Commandes Cli
Configuration d'une file d'attente d'interface à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : QoS Commands (Commandes QoS) Retour au sommaire ...
Page 266: Configuration De La Multidiffusion Ip
Retour au sommaire Configuration de la multidiffusion IP Dell™ PowerConnect™ série 6200 - Guide d'utilisation DVMRP IGMP Multidiffusion PIM-DM PIM-SM Les protocoles de multidiffusion permettent de transmettre des paquets de multidiffusion depuis une source vers plusieurs récepteurs. Ils améliorent l'utilisation de la bande passante et réduisent les traitements liés à l'hôte et au routeur, ce qui les rend particulièrement adaptés aux applications d'audio et de visioconférence, aux outils de tableau blanc, aux messages de distribution d'actions, etc. Les applications de multidiffusion envoient un exemplaire d'un paquet à plusieurs destinataires (adresse de groupe de multidiffusion) plutôt qu'à un seul (adresse de monodiffusion). Le réseau est chargé de transmettre les paquets uniquement aux réseaux et hôtes qui doivent le recevoir. Les routeurs activés pour la multidiffusion acheminent les paquets de multidiffusion en fonction des itinéraires définis dans la base MRIB (Multicast Routing Information Base). Ces itinéraires sont définis dans la base au cours de la création des arborescences de distribution de multidiffusion par les protocoles de multidiffusion qui s'exécutent sur le routeur. Les techniques utilisées pour créer les arborescences de distribution de la multidiffusion diffèrent selon les protocoles de multidiffusion IP. Si le trafic de multidiffusion doit être acheminé via une partie du réseau qui ne prend pas en charge la multidiffusion (routeurs non activés pour la multidiffusion), les paquets de multidiffusion sont encapsulés dans un datagramme IP et envoyés comme des paquets de monodiffusion. Lorsque le routeur de multidiffusion situé à l'autre extrémité du tunnel reçoit le paquet, il supprime l'encapsulation IP et transmet le paquet comme paquet de multidiffusion IP. Le processus d'encapsulation des paquets de multidiffusion est appelé tunnelisation. Pour afficher la page IP Multicast (Multidiffusion IP), cliquez sur IP Multicast (Multidiffusion IP) dans l'arborescence. Cette page contient des liens vers les informations suivantes :...
Page 267: Définition Du Mode Admin Dvmrp
La page DVMRP Global Configuration (Configuration globale DVMRP) contient les champs suivants : Admin Mode (Mode d'administration) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant. Cela permet d'activer ou de désactiver l'état administratif de DVMRP. La valeur par défaut est Disable (Désactiver). Version : valeur en cours de la chaîne de version de DVMRP. Total Number of Routes (Nombre total d'itinéraires) : nombre d'itinéraires dans la table de routage DVMRP. Reachable Routes (Itinéraires accessibles) : nombre d'itinéraires de la table de routage DVMRP qui ont une métrique non infinie. Définition du mode Admin DVMRP 1. Affichez la page DVMRP Global Configuration (Configuration globale DVMRP). 2. Sélectionnez Enable (Activer) ou Disable (Désactiver) dans le champ Admin Mode (Mode Admin) pour activer ou désactiver DVMRP. 3. Cliquez sur Apply Changes (Appliquer les modifications). La configuration DVMRP est enregistrée et le périphérique est mis à jour.
Page 268: Configuration D'une Interface Dvmrp
La page DVMRP Interface Configuration (Configuration de l'interface DVMRP) contient les champs suivants : Interface : sélectionnez l'interface pour laquelle les données doivent être configurées. Vous devez configurer au moins une interface de routeur pour pouvoir configurer une interface DVMRP. Interface Mode (Mode de l'interface) : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant pour définir le mode administratif de l'interface de routage DVMRP sélectionnée. Interface Metric (Métrique de l'interface) : entrez la métrique DVMRP de l'interface sélectionnée. Cette valeur est transmise dans les messages DVMRP en tant que coût d'accès au réseau. Les valeurs valides sont comprises entre 1 et 31. Configuration d'une interface DVMRP 1. Affichez la page DVMRP Interface Configuration (Configuration de l'interface DVMRP). 2. Sélectionnez l'interface à configurer dans le champ Interface. 3. Modifiez les autres champs selon vos besoins. ...
Page 269: Affichage Du Récapitulatif De La Configuration Dvmrp À L'aide Des Commandes Cli
La page DVMRP Configuration Summary (Récapitulatif de la configuration DVMRP) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Vous devez configurer au moins une interface de routeur pour pouvoir afficher les données d'une interface DVMRP. Interface Parameters (Paramètres de l'interface) Interface Mode (Mode de l'interface) : indique le mode administratif de l'interface de routage DVMRP sélectionnée, à savoir Enable (Activer) ou Disable (Désactiver). Protocol State (État du protocole) : affiche l'état opérationnel du protocole DVMRP sur l'interface sélectionnée, à savoir Operational (Opérationnel) ou Non- operational (Non opérationnel). Local Address (Adresse locale) : indique l'adresse IP utilisée comme adresse source dans les paquets envoyés à partir de l'interface sélectionnée. Interface Metric (Métrique de l'interface) : affiche la métrique utilisée pour calculer les vecteurs de distance pour l'interface sélectionnée. Interface Statistics (Statistiques sur les interfaces) Generation ID (ID de génération) : affiche l'ID de génération DVMRP utilisé par le routeur pour l'interface sélectionnée. Cette valeur est réinitialisée chaque fois qu'une interface est (re)démarrée et placée dans les messages d'élagage. La modification de l'ID de génération informe les routeurs voisins que les précédentes informations relatives à ce routeur doivent être supprimées. Received Bad Packets (Paquets incorrects reçus) : nombre de paquets non valides reçus sur l'interface sélectionnée. Received Bad Routes (Itinéraires incorrects reçus) : nombre d'itinéraires non valides reçus sur l'interface sélectionnée. Sent Routes (Itinéraires envoyés) : nombre d'itinéraires envoyés sur l'interface sélectionnée. Neighbor Parameters (Paramètres du voisin) Neighbor IP (Adresse IP du voisin) : adresse IP du voisin dont les informations sont affichées. State (État) : état du routeur voisin spécifié sur l'interface sélectionnée (actif ou inactif). Neighbor Uptime (Temps de fonctionnement du voisin) : durée de fonctionnement DVMRP du voisin spécifié sur l'interface sélectionnée. Il s'agit de la durée ...
Page 270: Informations Sur Le Saut Suivant
Informations sur le saut suivant Utilisez la page Next Hop Summary (Informations sur le saut suivant) pour afficher ou imprimer les informations sur le saut suivant par adresse IP source. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® DVMRP ® Next Hop Summary (Récapitulatif du saut suivant) dans l'arborescence. Figure 13-4. Page Next Hop Summary (Récapitulatif du saut suivant) La page Next Hop Summary (Récapitulatif du saut suivant) contient les champs suivants : Source IP (Adresse IP source) : affiche l'adresse IP utilisée avec le masque source pour identifier le réseau source pour cette entrée de la table. ...
Page 271: Affichage Du Récapitulatif D'élagage À L'aide Des Commandes Cli
La page Prune Summary (Récapitulatif d'élagage) contient les champs suivants : Group IP (Adresse IP de groupe) : adresse IP de groupe élaguée. Source IP (Adresse IP source) : adresse de la source ou du réseau source élagué. Source Mask (Masque source) : masque de sous-réseau à combiner à l'adresse IP source pour identifier la source ou le réseau source élagué. Expiry Time (secs) (Délai d'expiration [secondes]) : durée restante avant l'expiration de l'élément élagué au niveau du voisin en amont. Si aucun message d'élagage n'a été reçu des voisins en aval, cette valeur est celle du temporisateur d'élagage par défaut ; sinon, c'est la plus petite valeur reçue ou celle du temporisateur par défaut qui est définie (la valeur inférieure est retenue). Affichage du récapitulatif d'élagage à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DVMRP Commands (Commandes DVMRP) Récapitulatif des itinéraires Utilisez la page Route Summary (Récapitulatif des itinéraires) pour afficher ou imprimer le récapitulatif des itinéraires DVMRP. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® DVMRP ® Route Summary (Récapitulatif des itinéraires) dans l'arborescence. Figure 13-6. Page Route Summary (Récapitulatif des itinéraires) La page Route Summary (Récapitulatif des itinéraires) contient les champs suivants : Source Address (Adresse source) : adresse réseau combinée au masque source pour identifier les sources de cette entrée. ...
Page 272: Affichage Du Récapitulatif Des Itinéraires Dvmrp À L'aide Des Commandes Cli
Upstream Neighbor (Voisin en amont) : adresse du voisin en amont (RPF, par exemple) depuis lequel les datagrammes IP provenant de ces sources sont reçus. Interface : interface sur laquelle les datagrammes IP envoyés par ces sources sont reçus. La valeur 0 indique généralement que l'itinéraire est un agrégat pour lequel il n'existe pas d'interface de saut suivant. Metric (Métrique) : distance (en nombre de sauts) par rapport au sous-réseau source. Expiry Time (Délai d'expiration) : délai minimum restant avant expiration de cette entrée. Up Time (Temps de fonctionnement) : temps écoulé depuis l'apprentissage par le routeur de l'itinéraire représenté par cette entrée. Affichage du récapitulatif des itinéraires DVMRP à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : DVMRP Commands (Commandes DVMRP) IGMP Le protocole IGMP (Internet Group Management Protocol) permet à des systèmes en IPv4 (hôtes et routeurs) de déclarer les groupes de multidiffusion IP auxquels ils appartiennent aux routeurs multidiffusion avoisinants. Les systèmes de la série 6200 assument le rôle de routeurs de multidiffusion du protocole IGMP ; ils collectent les informations d'appartenance nécessaires au routage de multidiffusion actif. Actuellement, les protocoles de routage de multidiffusion pris en charge par la série 6200 sont DVMRP, PIM-DM et PIM-SM. Les systèmes de la série 6200 prennent en charge IGMP version 3. Cette version met en oeuvre le filtrage des sources, qui représente la possibilité pour un ...
Page 273: Définition Du Mode Igmp
Définition du mode IGMP 1. Affichez la page IGMP Global Configuration (Configuration globale IGMP). 2. Sélectionnez Enable (Activer) ou Disable (Désactiver) dans le champ Admin Mode (Mode Admin) pour activer ou désactiver IGMP. 3. Cliquez sur Apply Changes (Appliquer les modifications). La configuration d'IGMP est enregistrée et le périphérique est mis à jour. Définition du mode IGMP à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IGMP Commands (Commandes IGMP) ...
Page 274: Configuration D'une Interface De Routage Igmp
perdus. Les valeurs valides vont de 1 à 255. La valeur par défaut est de 2. Query Interval (secs) (Intervalle entre requêtes [secondes]) : entrez la fréquence (en secondes) selon laquelle les paquets de requête hôte IGMP doivent être transmis sur l'interface. Les valeurs valides vont de 1 à 3600. La valeur par défaut est de 125. Query Max Response Time (1/10 of a second) (Délai maximal de réponse à une requête [dixièmes de seconde]) : entrez le délai de réponse maximal pour l'annonce de requêtes IGMPv2 sur cette interface, en dixièmes de seconde. La valeur par défaut est de 100. Les valeurs valides vont de 0 à 255. Startup Query Interval (secs) (Intervalle entre requêtes de démarrage [secondes]) : entrez le nombre de secondes entre la transmission des requêtes de démarrage sur l'interface sélectionnée. Les valeurs valides vont de 1 à 300. La valeur par défaut est de 31. Startup Query Count (Nombre de requêtes de démarrage) : entrez le nombre de requêtes à envoyer au démarrage. Les valeurs valides vont de 1 à 20. La valeur par défaut est de 2. Last Member Query Interval (1/10 of a second) (Intervalle entre requêtes du dernier membre [dixièmes de seconde]) : entrez l'intervalle de requête du dernier membre, en dixièmes de seconde. Il s'agit du délai de réponse maximal à insérer dans les requêtes de groupe envoyées en réponse aux messages de sortie de groupe, ainsi que du délai entre les messages de requête de groupe. Les valeurs valides vont de 0 à 255. La valeur par défaut est de 10. Cette valeur n'est pas utilisée pour IGMP version 1. Last Member Query Count (Nombre de requêtes du dernier membre) : entrez le nombre de requêtes à envoyer lorsqu'un rapport de sortie de groupe est reçu. Les valeurs valides vont de 1 à 20. La valeur par défaut est de 2. Configuration d'une interface de routage IGMP ...
Page 275: Affichage De La Configuration Du Routage Igmp À L'aide Des Commandes Cli
La page IGMP Configuration Summary (Récapitulatif de la configuration IGMP) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Interface Parameters (Paramètres de l'interface) Interface Mode (Mode de l'interface) : état administratif d'IGMP sur l'interface sélectionnée. IP Address (Adresse IP) : adresse IP de l'interface sélectionnée. Subnet Mask (Masque de sous-réseau) : masque de sous-réseau correspondant à l'adresse IP de l'interface sélectionnée. Protocol State (État du protocole) : état opérationnel d'IGMP sur l'interface sélectionnée. Version : version du protocole IGMP configuré sur l'interface sélectionnée. Query Interval (secs) (Intervalle d'interrogation [secondes]) : fréquence selon laquelle les paquets de requête hôte IGMP doivent être transmis sur l'interface sélectionnée. Query Max Response Time (1/10 of a second) (Délai maximal de réponse à une requête [dixièmes de seconde]) : délai de réponse maximal annoncé dans les requêtes IGMPv2 envoyées depuis l'interface sélectionnée. Robustness (Robustesse) : paramètre de robustesse de l'interface sélectionnée. Cette variable permet de prendre en compte les pertes de paquets prévues sur un sous-réseau. Si vous vous attendez à des pertes importantes, vous pouvez augmenter la variable de robustesse. IGMP prend en charge (variable de robustesse - 1) paquets perdus. Startup Query Interval (secs) (Intervalle entre requêtes de démarrage [secondes]) : intervalle d'envoi des requêtes de démarrage sur l'interface ...
Page 276: Affichage Des Informations Sur La Mémoire Cache À L'aide Des Commandes Cli
La page IGMP Cache Information (Informations sur la mémoire cache IGMP) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Multicast Group IP (Adresse IP du groupe de multidiffusion) : sélectionnez l'adresse IP du groupe de multidiffusion pour laquelle les données doivent être affichées. Si aucun rapport d'appartenance de groupe n'a été reçu sur l'interface sélectionnée, vous ne pouvez pas choisir cette option ; la page ne contient pas de données. Last Reporter (Dernier émetteur de rapport) : adresse IP de la source du dernier rapport d'appartenance reçu pour l'adresse de groupe de multidiffusion IP sur l'interface sélectionnée. Up Time (Temps de fonctionnement) : durée écoulée depuis la création de l'entrée. Expiry Time (Délai d'expiration) : délai minimum restant avant expiration de cette entrée. Version 1 Host Timer (Temporisateur hôte version 1) : délai restant avant que le routeur local suppose que le sous-réseau IP rattaché à cette interface ne contient plus aucun membre IGMP version 1. Lorsqu'un rapport d'appartenance IGMPv1 est reçu, ce temporisateur est réinitialisé en fonction du temporisateur d'appartenance du groupe. Lorsque ce temporisateur est différent de zéro, le routeur local ignore les messages de sortie de groupe IGMPv2 reçus sur l'interface sélectionnée. Ce champ s'affiche uniquement si l'interface est configurée pour IGMP version 1. Version 2 Host Timer (Temporisateur hôte version 2) : délai restant avant que le routeur local suppose que le sous-réseau IP rattaché à cette interface ne contient plus aucun membre IGMP version 2. Lorsqu'un rapport d'appartenance IGMPv2 est reçu, ce temporisateur est réinitialisé en fonction du temporisateur d'appartenance du groupe. Lorsque ce temporisateur est différent de zéro, le routeur local ignore les messages de sortie de groupe IGMPv1 et IGMPv3 reçus sur l'interface sélectionnée. Ce champ s'affiche uniquement si l'interface est configurée pour IGMP version 2. Compatibility (Compatibilité) : ce paramètre indique le mode de compatibilité de groupe (v1, v2 et v3) de ce groupe sur l'interface spécifiée. Filter Mode (Mode de filtrage) : mode de filtrage source (Include/Exclude/NA) du groupe spécifié sur cette interface. Ce champ est vide lorsque le mode NA est actif. Affichage des informations sur la mémoire cache à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IGMP Commands (Commandes IGMP) ...
Page 277: Affichage Des Informations D'appartenance Détaillées Pour L'interface Igmp
La page IGMP Interface Detailed Membership Info (Informations d'appartenance détaillées pour l'interface IGMP) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Multicast Group IP (Adresse IP du groupe de multidiffusion) : sélectionnez l'adresse IP du groupe de multidiffusion pour laquelle les données doivent être affichées. Si aucun rapport d'appartenance de groupe n'a été reçu sur l'interface sélectionnée, vous ne pouvez pas choisir cette option ; les autres champs ne s'affichent pas. Interface : interface sur laquelle les paquets de multidiffusion sont transmis. Group Compatibility Mode (Mode de compatibilité du groupe) : mode de compatibilité de groupe (v1, v2 et v3) de ce groupe sur l'interface spécifiée. Source Filter Mode (Mode de filtrage source) : mode de filtrage source (Include/Exclude/NA) du groupe spécifié sur cette interface. Source Hosts (Hôtes source) : adresses source appartenant à cette adresse de multidiffusion. Expiry Time (Délai d'expiration) : intervalle avant expiration de chaque adresse source appartenant à ce groupe de multidiffusion. Passé ce délai, l'entrée arrive à expiration. Affichage des informations d'appartenance détaillées pour l'interface IGMP 1. Affichez la page IGMP Interface Detailed Membership Info (Informations d'appartenance détaillées pour l'interface IGMP). 2. Sélectionnez l'interface à afficher dans le menu déroulant Interface. ...
Page 278: Configuration De L'interface Du Proxy Igmp
Configuration de l'interface du proxy IGMP Le proxy IGMP est utilisé par le routeur IGMP (système IPv4) pour permettre au système d'émettre des messages hôte IGMP pour le compte d'hôtes détectés par le système via les interfaces de routeur IGMP standard. Cette fonction permet au système de faire office de proxy pour tous les hôtes résidant sur ses interfaces de routeur. Utilisez la page IGMP Proxy Interface Configuration (Configuration de l'interface du proxy IGMP) pour configurer le proxy IGMP pour une interface. Pour pouvoir configurer ou afficher les données pour une interface de proxy IGMP, vous devez avoir configuré au moins une interface de routeur non IGMP. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® IGMP ® Proxy Interface (Interface du proxy) ® Interface Configuration (Configuration de l'interface) dans l'arborescence.
Page 279: Affichage Des Configurations D'interface Du Proxy Igmp À L'aide Des Commandes Cli
La page IGMP Proxy Configuration Summary (Récapitulatif de la configuration du proxy IGMP) contient les champs suivants : Interface : affiche l'interface sur laquelle le proxy IGMP est activé. Il ne peut y avoir qu'une interface du proxy IGMP. IP Address (Adresse IP) : adresse IP de l'interface du proxy IGMP. Subnet Mask (Masque de sous-réseau) : masque de sous-réseau correspondant à l'adresse IP de l'interface du proxy IGMP. Admin Mode (Mode admin) : état administratif du proxy IGMP sur l'interface sélectionnée. Operational Mode (Mode opérationnel) : état opérationnel de l'interface du proxy IGMP. Number of Groups (Nombre de groupes) : nombre d'entrées correspondant à des groupes de multidiffusion pour l'interface du proxy IGMP dans la table de la mémoire cache. Version : version du protocole IGMP configuré sur l'interface du proxy IGMP. Unsolicited Report Interval (Intervalle entre rapports non sollicités) : délai entre les répétitions du rapport initial d'appartenance à un groupe émis par un hôte. La valeur par défaut est de 1 seconde. Version 1 Querier Timeout (Délai d'attente du demandeur version 1) : valeur du délai d'attente (en secondes) pour le demandeur IGMP version 1. Il s'agit du délai maximal pour faire repasser un hôte en mode IGMPv3 lorsqu'une requête adressée à une version précédente est émise. Dès réception de ce type de requête, les hôtes définissent leur paramètre Older Version Querier Present Timer (temporisateur de demandeur de version précédente) en fonction du paramètre Older Version Querier Interval (intervalle du demandeur de version précédente). Version 2 Querier Timeout (Délai d'attente du demandeur version 2) : valeur du délai d'attente (en secondes) pour le demandeur IGMP version 2. Proxy Start Frequency (Fréquence de démarrage du proxy) : nombre de fois où le proxy a été démarré. Proxy Interface Statistics (Statistiques relatives à l'interface du proxy) : nombre de requêtes reçues, nombre de rapports reçus/envoyés, nombre de rapports ...
Page 280: Informations D'appartenance Détaillées Relatives À L'interface Du Proxy Igmp
La page IGMP Proxy Interface Membership Info (Informations d'appartenance relatives à l'interface du proxy IGMP) contient les champs suivants : Interface : affiche l'interface sur laquelle le proxy IGMP est activé. Multicast Group IP (Adresse IP du groupe de multidiffusion) : sélectionnez l'adresse IP du groupe de multidiffusion pour laquelle les données doivent être affichées. Si aucun rapport d'appartenance de groupe n'a été reçu sur l'interface sélectionnée, vous ne pouvez pas choisir cette option ; la page ne contient aucune des données ci-dessous. Last Reporter (Dernier émetteur de rapport) : adresse IP de la source du dernier rapport d'appartenance reçu pour l'adresse de groupe de multidiffusion IP sur l'interface de proxy IGMP sélectionnée. Up Time (secs) (Temps de fonctionnement [secondes]) : durée écoulée depuis la création de l'entrée. State (État) : état de l'entrée correspondant au système hôte. Un système hôte peut se trouver dans différents états. L'état "Non-Member" (non membre) indique que le membre n'appartient pas au groupe associé à l'interface. L'état "Delaying Member" (Membre en attente) indique que le système hôte appartient au groupe associé à l'interface et que le temporisateur de rapport s'exécute. Ce temporisateur est utilisé pour envoyer les rapports. L'état "Idle" (Inactif) indique que le système hôte appartient au groupe associé à l'interface mais qu'aucun temporisateur de rapport ne s'exécute. Number of Sources (Nombre de sources) : nombre d'hôtes source appartenant au groupe de multidiffusion sélectionné. Affichage des informations d'appartenance relatives à l'interface du proxy IGMP à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : IGMP Proxy Commands (Commandes de proxy IGMP) ...
Page 281: Affichage Des Informations D'appartenance Détaillées Relatives À L'interface Du Proxy Igmp
La page IGMP Proxy Interface Membership Info Detailed (Informations d'appartenance détaillées relatives à l'interface du proxy IGMP) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Multicast Group IP (Adresse IP du groupe de multidiffusion) : sélectionnez l'adresse IP du groupe de multidiffusion pour laquelle les données doivent être affichées. Si aucun rapport d'appartenance de groupe n'a été reçu sur l'interface sélectionnée, vous ne pouvez pas choisir cette option ; les données ne pouvant pas être configurées ne s'affichent pas. Source IP (Adresse IP source) : adresses source appartenant à cette adresse de multidiffusion. Last Reporter (Dernier émetteur de rapport) : adresse IP de la source du dernier rapport d'appartenance reçu pour l'adresse de groupe de multidiffusion IP de l'interface sélectionnée. UpTime (secs) (Temps de fonctionnement [secondes]) : délai écoulé depuis la création de l'entrée dans la table de la mémoire cache. State (État) : état de l'entrée correspondant au système hôte. Un hôte peut se trouver dans l'un des états suivants : Non-member State (Non membre) : l'hôte n'appartient pas au groupe associé à l'interface. Delaying Member State (Membre en attente) : indique que le système hôte appartient au groupe associé à l'interface et que le temporisateur de rapport s'exécute. Ce temporisateur est utilisé pour envoyer les rapports. Idle Member State (Membre inactif) : indique que le système hôte appartient au groupe associé à l'interface mais qu'aucun temporisateur de rapport ne s'exécute. Filter Mode (Mode de filtrage) : mode de filtrage de groupe (Include/Exclude/None) du groupe spécifié sur l'interface du proxy IGMP. Affichage des informations d'appartenance détaillées relatives à l'interface du proxy IGMP 1. Affichez la page IGMP Proxy Interface Membership Info Detailed (Informations d'appartenance détaillées relatives à l'interface du proxy IGMP) ...
Page 282: Configuration Globale De La Multidiffusion
Configuration de l'interface de multidiffusion Récapitulatif de la multidiffusion pour Mroute Configuration d'itinéraires statiques de multidiffusion Récapitulatif des itinéraires statiques de multidiffusion Configuration des limites administratives de la multidiffusion Récapitulatif des limites administratives de la multidiffusion Configuration globale de la multidiffusion Utilisez la page Multicast Global Configuration (Configuration globale de la multidiffusion) pour configurer l'état administratif de la transmission de multidiffusion dans le routeur, et pour afficher les paramètres globaux de multidiffusion. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® Multicast (Multidiffusion) ® Global Configuration (Configuration globale) dans l'arborescence.
Page 283: Configuration/Affichage Des Paramètres De Transmission De Multidiffusion À L'aide Des Commandes Cli
Configuration/affichage des paramètres de transmission de multidiffusion à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Multicast Commands (Commandes de multidiffusion) Configuration de l'interface de multidiffusion Utilisez la page Multicast Interface Configuration (Configuration de l'interface de multidiffusion) pour configurer le seuil TTL d'une interface de multidiffusion. Pour que cette page contienne des champs, vous devez configurer au moins une interface de routeur.
Page 284: Affichage Du Récapitulatif Mroute À L'aide Des Commandes Cli
Figure 13-18. Page Multicast Mroute Summary (Récapitulatif de la multidiffusion pour Mroute) La page Multicast MRoute Summary (Récapitulatif de la multidiffusion pour MRoute) contient les champs suivants : Source IP (Adresse IP source) : adresse IP de la source du paquet de multidiffusion qui, associée à l'adresse IP du groupe, identifie une entrée de la table MRoute. Group IP (Adresse IP du groupe) : adresse IP du groupe de destination. Incoming Interface (Interface d'entrée) : interface d'entrée sur laquelle arrivent les paquets de multidiffusion pour cette source/ce groupe. Outgoing Interfaces (Interfaces de sortie) : liste des interfaces de sortie sur lesquelles sont transmis les paquets de multidiffusion pour cette source/ce groupe. Up Time (secs) (Temps de fonctionnement [secondes]) : durée en secondes écoulée depuis la création de l'entrée. Expiry Time (secs) (Délai d'expiration [secondes]) : délai en secondes avant que cette entrée arrive à expiration et soit supprimée de la table. RPF Neighbor (Voisin RPF) : adresse IP du voisin RPF (Reverse Path Forwarding). Protocol (Protocole) : protocole de routage de multidiffusion ayant créé cette entrée. Les valeurs possibles sont les suivantes : PIM-DM PIM-SM DVMRP Flags (Indicateurs) : la valeur de ce champ est valide si le protocole de routage de multidiffusion en cours d'exécution est PIM-SM. Les valeurs possibles sont RPT et SPT. Pour les autres protocoles, "------" s'affiche. ...
Page 285: Configuration D'un Itinéraire Statique
La page Multicast Static Routes Configuration (Configuration des itinéraires statiques de multidiffusion) contient les champs suivants : Source : sélectionnez Create Static Route (Créer un itinéraire statique) pour configurer une nouvelle entrée statique dans la table MRoute, ou bien sélectionnez une entrée existante dans le menu déroulant. Source IP (Adresse IP source) : entrez l'adresse IP qui identifie la source des paquets de multidiffusion pour l'entrée en cours de création. Source Mask (Masque source) : entrez le masque de sous-réseau à appliquer à l'adresse IP source. RPF Neighbor (Voisin RPF) : entrez l'adresse IP du routeur voisin sur le chemin vers la source. Metric (Métrique) : entrez le coût des liaisons du chemin vers la source de multidiffusion. Les valeurs possibles vont de 0 à 255 ; la valeur par défaut est de 1. Vous pouvez modifier la métrique d'un itinéraire configuré en sélectionnant l'itinéraire statique et en modifiant ce champ. Interface : sélectionnez le numéro d'interface dans le menu déroulant. Il s'agit de l'interface de connexion au routeur voisin pour l'adresse IP source donnée. Configuration d'un itinéraire statique 1. Affichez la page Static Routes (Itinéraires statiques). 2. Sélectionnez Create Static Route (Créer un itinéraire statique) dans le champ Source pour configurer une nouvelle entrée statique, ou bien sélectionnez une entrée existante. 3. Modifiez les autres champs selon vos besoins. ...
Page 286: Affichage Du Récapitulatif Des Itinéraires Statiques À L'aide Des Commandes Cli
La page Multicast Static Routes Summary (Récapitulatif des itinéraires statiques de multidiffusion) contient les champs suivants : Source IP (Adresse IP source) : adresse IP qui identifie la source des paquets de multidiffusion pour cette route. Source Mask (Masque source) : masque de sous-réseau appliqué à l'adresse IP source. RPF Address (Adresse RPF) : adresse IP du voisin RPF. Metric (Métrique) : coût des liaisons du chemin vers la source de multidiffusion. La plage est comprise entre 0 et 255. VLANID : numéro du VLAN d'entrée dont l'adresse IP est utilisée comme RPF pour l'adresse IP source donnée. Affichage du récapitulatif des itinéraires statiques à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Multicast Commands (Commandes de multidiffusion) Configuration des limites administratives de la multidiffusion La définition d'une limite administrative permet de stopper le trafic de multidiffusion entrant et sortant pour une plage spécifique d'adresses de multidiffusion ...
Page 287: Configuration D'une Limite Administrative
une limite existante pour afficher ou mettre à jour sa configuration. Interface : sélectionnez l'interface de routeur pour laquelle la limite administrative doit être configurée. Group IP (Adresse IP du groupe) : entrez l'adresse du groupe de multidiffusion correspondant au début de la plage d'adresses à exclure. Cette adresse doit être comprise entre 239.0.0.0 et 239.255.255.255. Group Mask (Masque de groupe) : entrez le masque à appliquer à l'adresse du groupe de multidiffusion. La combinaison du masque et de l'adresse IP du groupe représente la plage d'adresses administratives de l'interface sélectionnée. Configuration d'une limite administrative 1. Affichez la page Multicast Admin Boundary Configuration (Configuration des limites administratives de la multidiffusion). 2. Sélectionnez Create Boundary (Créer une limite) dans le champ Group IP (Adresse IP du groupe) pour configurer une nouvelle limite administrative, ou bien sélectionnez l'une des entrées existantes. ...
Page 288: Configuration De Pim-Dm
Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : Multicast Commands (Commandes de multidiffusion) PIM-DM PIM-DM est un protocole de routage de multidiffusion simple et indépendant des autres protocoles. Il utilise une table de routage de monodiffusion existante et un mécanisme Join/Prune/Graft (adhésion/élagage/greffage) pour créer un arbre. PIM-DM crée des arbres de distribution basés sur le plus court chemin jusqu'à la source faisant appel à RPF. Il ne peut pas être utilisé pour créer un arbre de distribution partagé, contrairement à PIM-SM. PIM-DM part du principe que, lorsqu'un expéditeur commence à envoyer des données, tous les routeurs et les hôtes en aval souhaitent recevoir un datagramme de multidiffusion. Au départ, PIM-DM diffuse le trafic de multidiffusion sur tout le réseau. Les routeurs qui n'ont pas de voisins en aval élaguent le trafic non sollicité. Outre les messages d'élagage (PRUNE), PIM-DM utilise des messages de de greffage (graft) et d'assertion (assert). Les messages d'élagage sont utilisés lorsqu'un nouvel hôte souhaite adhérer au groupe. Les messages d'assertion permettent d'arrêter les flux redondants sur un réseau à accès multiple. Il existe deux versions de PIM-DM. La version 2 n'utilise pas le message IGMP ; elle fait appel à un message encapsulé dans un paquet IP, avec le numéro de protocole 103. Dans la version 2, le message Hello remplace le message de requête. PIM-DM peut être utilisé dans les cas suivants : Forte densité de récepteurs Peu d'expéditeurs pour de nombreux récepteurs (en raison de diffusions fréquentes) Volume élevé de trafic de multidiffusion Flux de trafic constant La page PIM-DM contient des liens vers des pages Web qui définissent et affichent les paramètres et les données de PIM-DM.
Page 289: Configuration De Pim-Dm À L'aide Des Commandes Cli
2. Sélectionnez Enable (Activer) ou Disable (Désactiver) dans le champ Admin Mode (Mode Admin) pour activer ou désactiver PIM-DM. 3. Cliquez sur Apply Changes (Appliquer les modifications). La configuration de PIM-DM est enregistrée et le périphérique est mis à jour. Configuration de PIM-DM à l'aide des commandes CLI Pour plus d'informations sur la commande CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : PIM-DM Commands (Commandes PIM-DM) Configuration des interfaces PIM-DM Utilisez la page PIM-DM Interface Configuration (Configuration des interfaces PIM-DM) pour configurer des interfaces spécifiques à l'aide de PIM-DM.
Page 290: Récapitulatif Des Interfaces Pim-Dm
PIM-DM Commands (Commandes PIM-DM) Récapitulatif des interfaces PIM-DM Utilisez la page PIM-DM Interface Summary (Récapitulatif des interfaces PIM-DM) pour afficher une interface PIM-DM et les paramètres correspondants. Pour que cette page s'affiche, au moins une interface de ce routeur doit être définie comme PIM-DM. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® PIM-DM ® Interface Summary (Récapitulatif de l'interface) dans l'arborescence. Figure 13-25. PIM-DM Interface Summary (Récapitulatif des interfaces PIM-DM) La page PIM-DM Interface Summary (Récapitulatif des interfaces PIM-DM) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Pour pouvoir afficher les données relatives à une interface PIM-DM, vous devez avoir configuré au moins une interface de routeur ; dans le cas contraire, un message d'erreur s'affiche. ...
Page 291: Configuration De Pim-Sm
point de rendez-vous (RP) défini, à partir duquel le trafic source est transmis aux récepteurs. Tout d'abord, les expéditeurs envoient les données de multidiffusion au RP, lequel les transmet ensuite aux récepteurs via l'arbre partagé. Les arbres partagés axés sur un RP (point de rendez-vous) ne déterminent pas obligatoirement le chemin le plus court/optimal. Dans ce type de cas, PIM-SM permet de passer à des arbres spécifiques à une source plus efficaces. La page PIM-SM contient des liens vers des pages Web qui définissent et affichent les paramètres et les données de PIM-SM. Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® PIM-SM dans l'arborescence. Cette page permet d'accéder aux fonctionnalités suivantes : Configuration globale PIM-SM État global de PIM-SM Configuration des interfaces PIM-SM Récapitulatif des interfaces PIM-SM Récapitulatif des composants Récapitulatif des RP définis Récapitulatif des RP candidats Configuration des RP statiques ...
Page 292: Configuration De Pim-Sm À L'aide Des Commandes Cli
4. Cliquez sur Apply Changes (Appliquer les modifications). La configuration de l'interface est enregistrée et le périphérique est mis à jour. Configuration de PIM-SM à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : PIM-SM Commands (Commandes PIM-SM) État global de PIM-SM Utilisez la page PIM-SM Global Status (État global de PIM-SM) pour afficher les paramètres globaux sélectionnés sur la page PIM-SM Global Configuration (Configuration globale PIM-SM). Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ®...
Page 293: Configuration De Pim-Sm Pour Une Interface
La page PIM-SM Interface Configuration (Configuration des interfaces PIM-SM) contient les champs suivants : Interface : sélectionnez l'interface dont vous souhaitez afficher ou configurer les données. Pour que les données puissent être affichées ou configurées, il doit exister au moins une interface de routage. Mode : sélectionnez Enable (Activer) ou Disable (Désactiver) dans le menu déroulant pour définir l'état administratif de PIM-SM sur cette interface. La valeur par défaut est Disable (Désactiver). Hello Interval (secs) (Intervalle entre messages Hello [secondes]) : entrez le délai (en secondes) entre les transmissions de messages Hello PIM sur cette interface. Les valeurs valides sont comprises entre 10 et 3600 secondes. La valeur par défaut est de 30. CBSR Preference (Préférence CBSR) : entrez la valeur de préférence de l'interface locale en tant que routeur BSR (bootstrap) candidat. La valeur -1 indique que l'interface locale n'est pas une interface BSR candidate. Les valeurs valides vont de -1 à 255. La valeur par défaut est de 0. CBSR Hash Mask Length (Longueur du masque de hachage CBSR) : entrez la longueur du masque de hachage CBSR à annoncer dans les messages bootstrap si cette interface est élue comme routeur BSR. La longueur du masque de hachage est utilisée dans l'algorithme de hachage pour sélectionner le RP pour un groupe donné. Les valeurs valides vont de 0 à 32. La valeur par défaut est de 30. CRP Preference (Préférence CRP) : entrez la valeur de préférence de l'interface locale en tant que routeur BSR (bootstrap) candidat. La valeur -1 indique que l'interface locale n'est pas une interface BSR candidate. Les valeurs valides vont de -1 à 255. La valeur par défaut est de 0.
Page 294: Affichage Du Récapitulatif Des Interfaces Pim-Sm
La page PIM-SM Interface Summary (Récapitulatif des interfaces PIM-SM) contient les champs suivants : Interface : sélectionnez l'interface dont vous voulez afficher les données. Mode : état administratif de PIM-SM dans le routeur. Cet état peut être Enable (Activer) ou Disable (Désactiver). Protocol State (État du protocole) : affiche l'état opérationnel du protocole PIM-SM sur l'interface sélectionnée, à savoir Operational (Opérationnel) ou Non- operational (Non opérationnel). IP Address (Adresse IP) : adresse IP de l'interface PIM sélectionnée. Net Mask (Masque de réseau) : masque de réseau correspondant à l'adresse IP de l'interface PIM sélectionnée. Designated Router (Routeur désigné) : routeur désigné sur l'interface PIM sélectionnée. Pour les interfaces point à point, cet objet a la valeur 0.0.0.0. Hello Interval (secs) (Intervalle entre messages Hello [secondes]) : fréquence selon laquelle les messages Hello PIM sont transmis sur l'interface sélectionnée. CBSR Preference (Préférence CBSR) : valeur de préférence de l'interface locale en tant que routeur BSR (bootstrap) candidat. La valeur -1 indique que l'interface locale n'est pas une interface BSR candidate. CBSR Hash Mask Length (Longueur du masque de hachage CBSR) : longueur du masque de hachage CBSR à annoncer dans les messages bootstrap si cette interface est élue comme routeur BSR. La longueur du masque de hachage est utilisée dans l'algorithme de hachage pour sélectionner le RP pour un groupe donné. CRP Preference (Préférence CRP) : valeur de préférence de l'interface locale en tant que routeur BSR (bootstrap) candidat. La valeur -1 indique que l'interface locale n'est pas une interface BSR candidate.
Page 295: Affichage Du Récapitulatif Des Composants Pim-Sm À L'aide Des Commandes Cli
Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® PIM-SM ® Component Summary (Récapitulatif des composants) dans l'arborescence. Figure 13-30. Page Component Summary (Récapitulatif des composants) La page Component Summary (Récapitulatif des composants) contient les champs suivants : Component Index (Index du composant) : numéro unique identifiant l'index du composant. Component BSR Address (Adresse BSR du composant) : adresse IP du routeur BSR de la région PIM locale. Component BSR Expiry Time (hh:mm:ss) (Délai d'expiration BSR du composant [hh:mm:ss]) : délai minimal restant avant la déclaration du routeur BSR du domaine local. Component CRP Hold Time (hh:mm:ss) (Temps d'attente CRP du composant [hh:mm:ss]) : temps d'attente du composant, lorsque celui-ci est un point de rendez-vous candidat dans le domaine local.
Page 296: Affichage Du Récapitulatif Des Rp Définis À L'aide Des Commandes Cli
La page PIM-SM RP Set Summary (Récapitulatif des RP PIM-SM définis) contient les champs suivants dans un tableau : Group Address (Adresse du groupe) : adresse IP du groupe de multidiffusion. Group Mask (Masque du groupe) : masque d'adresse du groupe de multidiffusion. Address (Adresse) : adresse IP du RP candidat. Hold Time (hh:mm:ss) (Temps d'attente [hh:mm:ss]) : temps d'attente d'un RP candidat. Si le routeur local n'est pas le BSR, la valeur 0 est indiquée. Expiry Time (hh:mm:ss) (Délai d'expiration [hh:mm:ss]) : délai minimal restant avant que le RP candidat soit déclaré indisponible. Component (Composant) : numéro qui identifie le composant de manière unique. Chaque instance de protocole connectée à un domaine séparé doit avoir une valeur d'index distincte. Affichage du récapitulatif des RP définis à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : PIM-SM Commands (Commandes PIM-SM) Récapitulatif des RP candidats La page PIM-SM Candidate RP Summary (Récapitulatif des RP PIM-SM candidats) affiche les informations PIM relatives aux points de rendez-vous candidats pour chaque groupe de multidiffusion IP.
Page 297: Configuration D'un Rp Statique
Pour afficher cette page, cliquez sur IP Multicast (Multidiffusion IP) ® PIM-SM ® Static RP Configuration (Configuration des RP statiques) dans l'arborescence. Figure 13-33. Page Static RP Configuration (Configuration d'un RP statique) La page Static RP Configuration (Configuration d'un RP statique) contient les champs suivants : IP Address (Adresse IP) : adresse IP du RP à créer. Group (Groupe) : adresse de groupe du RP à créer. Group Mask (Masque de groupe) : masque de groupe IP du RP à créer. ...
Page 298: Configuration Du Système Dell™ Powerconnect
Retour au sommaire Configuration du système Dell™ PowerConnect™ Dell™ PowerConnect™ série 6200 - Guide d'utilisation Démarrage de l'interface de ligne de commande Configuration avancée Informations générales sur la configuration Téléchargement de logiciels et réamorçage Démarrage du commutateur Fonctions du menu d'amorçage Présentation de la configuration Exemple de processus de configuration Ce chapitre présente la configuration initiale du commutateur. Les thèmes abordés sont les suivants : Démarrage de l'interface de ligne de commande Informations générales sur la configuration Démarrage du commutateur Présentation de la configuration Configuration avancée Téléchargement de logiciels et réamorçage Fonctions du menu d'amorçage Exemple de processus de configuration Une fois toutes les connexions externes mises en place, connectez un terminal au commutateur pour contrôler le démarrage et les autres procédures. REMARQUE : Si vous installez une pile de commutateurs, connectez le terminal au commutateur maître. Lorsqu'une pile est mise sous tension pour la première fois, l'un des commutateurs est désigné comme maître de la pile. Ce commutateur peut occuper n'importe quel emplacement. Ce commutateur est identifié par l'allumage du voyant Master Switch (Commutateur maître). Si vous le connectez à un autre commutateur, vous ne pourrez pas utiliser ...
Page 299: Informations Générales Sur La Configuration
Organigramme des procédures d'installation et de configuration Informations générales sur la configuration Les commutateurs de la série 6200 sont fournis avec des fichiers binaires qui contiennent leur système d'exploitation et des fichiers de configuration ASCII qui définissent les relations entre les commutateurs et leur environnement réseau. La procédure de configuration consiste à modifier les fichiers ASCII de sorte que chaque commutateur soit configuré pour sa topologie de réseau. Négociation automatique La négociation automatique permet à un commutateur (ou une pile fonctionnant comme une unité unique) de négocier un mode de fonctionnement et de partager des informations avec un autre commutateur via une liaison point à point. Cette fonctionnalité configure automatiquement les deux commutateurs de manière à tirer le maximum de leurs capacités. La négociation automatique est entièrement exécutée dans les couches physiques lors de l'initialisation des liens, sans aucune charge supplémentaire imposée aux couches de protocole MAC ou supérieures. La négociation automatique permet aux ports d'exécuter les fonctions suivantes : Annonce des capacités Accusé de réception et compréhension des modes de fonctionnement communs aux deux commutateurs Refus d'utiliser des modes de fonctionnement qui ne sont pas partagés par les deux commutateurs Configuration des deux ports sur le mode de fonctionnement commun le plus élevé pris en charge REMARQUE : Dans la mesure du possible, utilisez la négociation automatique aux deux extrémités de la liaison afin d'éviter tout problème. Si vous connectez un port du commutateur à la carte réseau (NIC) d'une station de travail ou d'un serveur qui ne prend pas en charge la négociation automatique ou qui n'est pas configuré pour celle-ci, plusieurs opérations supplémentaires sont nécessaires. Le port du commutateur et la carte réseau doivent être configurés manuellement sur la même vitesse et pour le mode duplex. Pour ce faire, vous pouvez utiliser l'interface du navigateur Web ou les commandes CLI. AVIS : Si la station qui partage la liaison tente de négocier automatiquement avec un port qui a été configuré manuellement en duplex intégral, la négociation automatique aboutit à une tentative de fonctionnement de la station en mode semi-duplex. L'incompatibilité qui en résulte peut conduire à une perte de trame significative. Ce phénomène est inhérent aux normes utilisées par la négociation automatique. ...
Page 300: Configuration De La Connexion Du Terminal
Configuration de la connexion du terminal Pour que le commutateur puisse être configuré, les paramètres de connexion du terminal suivants doivent être définis : Aucune parité Un bit d'arrêt 8 bits de données Pas de contrôle de flux Débit Les débits en bauds peuvent être modifiés manuellement de manière à correspondre aux valeurs suivantes : 2400 4800 9 600 (débit par défaut) 19200 38400 57600 115200 Voici un exemple de configuration pour la modification du débit par défaut à l'aide des commandes CLI : console#configure console(config)#line console console(config-line)#speed 115200 REMARQUE : N'oubliez pas de définir le débit en bauds dans le logiciel d'émulation de terminal de votre station de travail de sorte qu'il corresponde à la vitesse du commutateur. Autres conditions requises pour la configuration Les éléments suivants sont requis pour le téléchargement du logiciel intégré et pour la configuration du commutateur : Terminal ASCII (ou émulation) connecté au port série (câble croisé) situé à l'arrière de l'unité Adresse IP attribuée au commutateur pour le contrôle distant de celui-ci via Telnet, SSH, etc.
Page 301 1 - Start operational code. 2 - Start Boot Menu. Select (1, 2):2 Pour plus d'informations sur le menu Boot (Amorçage), voir Fonctions du menu d'amorçage. L'exemple suivant présente l'intégralité des informations qui s'affichent lors de l'auto-test de démarrage (POST) : CPU Card ID: 0x508541 volume descriptor ptr (pVolDesc): 0xffefd00 cache block I/O descriptor ptr (cbio): 0xffefde0 auto disk check on mount: NOT ENABLED max # of simultaneously open files: 22 file descriptors in use: 0...
Page 302 Options available 1 - Start operational code 2 - Change baud rate 3 - Retrieve event log using XMODEM 4 - Load new operational code using XMODEM 5 - Display operational code vital product data 6 - Run flash diagnostics 7 - Update boot code 8 - Delete backup image 9 - Reset the system...
Page 303: Présentation De La Configuration
- # of hidden sectors: 4 - first cluster is in sector # 136 - Update last access date for open-read-close = FALSE - directory structure: VFAT - root dir start sector: 121 - # of sectors per root: 15 - max # of entries in root: 240 FAT handler information: ------------------------...
Page 304: Organigramme Fonctionnel
L'assistant Easy Setup vous guide lors de la configuration initiale d'un commutateur récemment installé, de sorte que celui-ci puisse être immédiatement déployé, fonctionnel et totalement gérable via le Web, l'interface de ligne de commande et Dell Network Manager. Une fois la configuration initiale effectuée, vous pouvez accéder au système pour définir des paramètres de configuration avancés. Par défaut, le commutateur est réglé à la livraison sur l'adresse IP 192.168.2.1 et le masque de sous-réseau 255.255.255.0. Le système est paramétré sur l'ID VLAN de gestion par défaut (1). La mise sous tension initiale doit être effectuée à partir de l'interface série car, sans adresse IP, les autres interfaces de gestion ne sont pas accessibles. L'assistant effectue les opérations de configuration suivantes sur le commutateur : Il met en place le compte utilisateur privilégié initial et le mot de passe correspondant. Cette opération est effectuée pendant la configuration. Ce compte est doté du niveau de privilège le plus élevé (niveau 15). Il permet l'ouverture de session via l'interface CLI et l'accès HTTP/HTTPS (paramètre d'authentification local uniquement). Vous pourrez revenir en arrière ultérieurement pour configurer Radius ou TACACS+. Il permet de définir l'adresse IP pour le VLAN de gestion. Il définit la chaîne de communauté SNMP qui doit être utilisée par le gestionnaire SNMP sur une adresse IP donnée. Vous pouvez ignorer cette étape si le commutateur n'est pas géré via SNMP. s'il est configuré, le niveau d'accès par défaut est défini sur l'accès maximum disponible pour l'interface de gestion SNMP. Initialement, seul SNMPv1/2c est activé. SNMPv3 est désactivé jusqu'à ce que vous l'activiez de manière explicite en paramétrant l'ID du moteur, la vue, etc. La chaîne de communauté SNMP peut comporter des espaces. Dans l'assistant, si vous souhaitez insérer des espaces dans la chaîne de communauté, vous devez les placer entre guillemets. Bien qu'autorisée, l'utilisation d'espaces dans la chaîne de communauté est déconseillée. La chaîne de communauté par défaut ne contient pas d'espaces. Il permet d'indiquer l'IP du serveur de gestion ou d'autoriser l'accès SNMP à partir de toutes les adressesIP. Il définit l'adresse IP de la passerelle par défaut. Si vous n'utilisez pas l'assistant dès le départ, la session s'ouvre en mode CLI par défaut. L'assistant de configuration s'affiche à chaque fois que vous vous connectez, jusqu'à ce que vous enregistriez une configuration. Dès lors, l'option de lancement de l'assistant ne s'affiche à nouveau que si vous rétablissez les paramètres d'usine sur le commutateur. Le commutateur pouvant être mis sous tension sans connexion série, un commutateur non configuré attend pendant 60 secondes que vous répondiez à une invite de configuration. Passé ce délai, le commutateur se met à fonctionner normalement avec la configuration définie en usine. Lors du démarrage suivant, vous aurez de nouveau la possibilité d'exécuter l'assistant de configuration. Organigramme fonctionnel L'organigramme ci-dessous illustre les procédures de l'assistant Easy Setup.
Page 305: Exemple De Session De L'assistant Easy Setup
L'exemple suivant montre une suite d'invites et de réponses affichées dans l'assistant Dell Easy Setup. Les valeurs utilisées sont indiquées ci-dessus. Welcome to Dell Easy Setup Wizard The setup wizard guides you through the initial switch configuration, and gets you up and running as quickly as possible. You can skip the setup wizard, and enter CLI mode to manually configure the switch. You must respond to the next question to run the setup wizard within 60 seconds, otherwise the system will continue with normal operation using the default system configuration. Note: You can exit the setup ...
Page 306 Would you like to run the set up wizard (you must answer this question within 60 seconds)? [Y/N] y Step 1: The system is not set up for SNMP management by default. To manage the switch using SNMP (required for Dell Network Manager) you can: o Set up the initial SNMP version 2 account now.
Page 307: Configuration Avancée
If the information is correct, please select (Y) to save the configuration, and copy to the start-up configuration file. If the information is incorrect, select (N) to discard configuration and restart the wizard: [Y/N] y Thank you for using Dell Easy Set up Wizard. You will now enter CLI mode. Configuration avancée ...
Page 308: Modification Des Paramètres Par Défaut Du Port De Commutation
2/g10 identifie le port gigabit 10 de la deuxième unité d'une pile. N° d'unité : le numéro d'unité est utilisé uniquement dans le cadre d'une solution dans laquelle plusieurs commutateurs sont empilés pour former une unité virtuelle. Dans ce cas, le numéro d'unité est l'identificateur de l'unité physique dans la pile. ID d'interface : il est constitué du type d'interface suivi du numéro d'interface. Il existe actuellement une liste prédéfinie de types d'interface (voir ci-dessous). Si vous devez en définir d'autres, vous devez les faire homologuer auprès de Dell. Par exemple, 2/g10 identifie le port gigabit 10 de la deuxième unité. Types d'interface : les types d'interface suivants sont définis dans les commutateurs de la série 6200 : g : port Ethernet gigabit (par exemple, 1/g2 représente le port Ethernet gigabit 2). ¡ xg : port Ethernet 10 gigabits (par exemple, 1/xg2 représente le port Ethernet 10 gigabits 2). ¡ Guide de référence CLI pour les systèmes PowerConnect 6200 Pour obtenir des informations détaillées sur les commandes CLI disponibles pour les commutateurs de la série 6200, consultez le document CLI Reference Guide (Guide de référence CLI). Cette section présente des informations récapitulatives sur des tâches courantes telles que les suivantes : Modification des paramètres par défaut du port de commutation Obtention d'une adresse IP à partir d'un serveur DHCP Configuration d'un mot de passe de console initial Configuration d'un mot de passe Telnet initial Configuration d'un mot de passe HTTP initial...
Page 309: Obtention D'une Adresse Ip À Partir D'un Serveur Dhcp
console(config)#interface ethernet 1/g1 console(config-if-1/g1)#speed 100 Obtention d'une adresse IP à partir d'un serveur DHCP Lorsque le protocole DHCP est utilisé pour obtenir une adresse IP, le commutateur agit en tant que client DHCP. Pour obtenir une adresse IP à partir d'un serveur DHCP, procédez comme suit : Sélectionnez et connectez n'importe quel port à un serveur DHCP ou à un sous-réseau possédant un serveur DHCP, de manière à obtenir l'adresse IP. REMARQUE : Il n'est pas nécessaire de supprimer la configuration du commutateur pour obtenir une adresse IP du serveur DHCP. 1. Entrez les commandes ci-dessous pour utiliser le port sélectionné pour la réception de l'adresse IP. Attribution d'adresses IP dynamiques : console#config console(config)#ip address dhcp L'interface reçoit automatiquement l'adresse IP. 2. Pour vérifier l'adresse IP, entrez la cmmande show ip interface à l'invite du système, comme indiqué dans l'exemple suivant. console#show ip interface Management Interface: IP Address........10.240.4.125 Subnet Mask........255.255.255.0 Default Gateway........
Page 310: Configuration D'un Mot De Passe De Console Initial
HTTP HTTPS REMARQUE : Lors de la création d'un nom d'utilisateur, la priorité par défaut est 1, ce qui signifie que l'utilisateur peut accéder au système mais pas aux fonctions de configuration. L'accès à la configuration n'est possible que si le niveau de priorité 15 a été défini. Configuration d'un mot de passe de console initial Pour configurer un mot de passe de console initial, entrez les commandes suivantes : console(config)#aaa authentication login default line console(config)#aaa authentication enable default line console(config)#line console console(config-line)#login authentication default console(config-line)#enable authentication default console(config-line)#password secret123 Lorsque vous vous connectez pour la première fois à un commutateur à partir d'une session de console, entrez secret123 à l'invite du mot de passe. Lorsque vous activez le mode "enable" sur le commutateur, tapez secret123 à l'invite du mot de passe. ...
Page 311: Téléchargement De Logiciels Et Réamorçage
Téléchargement de logiciels et réamorçage Téléchargement de logiciels via XModem Cette section présente des instructions permettant de télécharger les logiciels du commutateur (images système et de démarrage) à l'aide de XModem, protocole de transfert de données utilisé pour la mise à jour des fichiers de configuration de sauvegarde. REMARQUE : Pour effectuer cette opération, vous devez être connecté à l'interface de console série, qui est la seule à permettre le téléchargement via XModem. Pour télécharger un fichier image de logiciel à l'aide de XModem : Indiquez le chemin d'accès du fichier source pour lancer le processus de transfert. L'exemple suivant illustre les informations qui s'affichent : console#copy xmodem image Mode........... XMODEM Data Type........Code Destination Filename......image2 Management access will be blocked for the duration of the transfer Are you sure you want to start? (y/n) y console#boot system image2 ...
Page 312 Image Descriptions image1 : default image image2 : Images currently available on Flash -------------------------------------------------------------- unit image1 image2 current-active next-active -------------------------------------------------------------- 1 0.15.0.0 0.15.0.0 image1 image1 5. Entrez la commande copy tftp://{adresse tftp}/{nom du fichier} image2 pour copier une nouvelle image système sur le commutateur. Une fois la nouvelle image téléchargée, elle est enregistrée dans une zone allouée à cet effet (image2 dans l'exemple). L'exemple suivant illustre les informations qui s'affichent : console#copy tftp://10.254.24.64/pc62xxr0v34.stk image2 Mode........... TFTP Set TFTP Server IP......10.254.24.64 TFTP Path........
Page 313: Mise À Jour Du Code De Démarrage
8. Entrez y. Le message suivant s'affiche alors : Configuration Not Saved! Are you sure you want to reload the stack? (y/n) 9. Entrez y pour redémarrer le commutateur. Mise à jour du code de démarrage Utilisez la commande update bootcode pour mettre à jour le code de démarrage sur tous les commutateurs. Pour chaque commutateur, le code de démarrage est extrait de l'image en cours et programmé en mémoire flash. Pour mettre à jour le code de démarrage pour un commutateur, spécifiez l'unité dans la commande (voir l'exemple ci-dessous). Pour afficher le code de démarrage d'un commutateur, redémarrez celui-ci. Les dates de build s'affichent au cours du démarrage. 1. Entrez la commande suivante, où 2 correspond au numéro de l'unité : console# update bootcode 2 Updating boot code ...
Page 314: Démarrage Du Code Opérationnel
11 - Activate Backup Image 12 - Password Recovery Procedure Les sections qui suivent décrivent les options du menu Boot (Amorçage). Démarrage du code opérationnel Utilisez l'option 1 pour reprendre le chargement du code opérationnel. Pour relancer le processus de démarrage à partir du menu Boot (Amorçage) : 1. Dans le menu Boot (Amorçage), sélectionnez 1 et appuyez sur <Entrée>. L'invite suivante s'affiche : Operational Code Date: Thu Jun 8 12:51:44 2006 Uncompressing..50% 100% |||||||||||||||||||||||||||||||||||||||||||||||||| 1 File: bootos.c Line: 462 Task: ffffe00 EC: 2863311530 (0xaaaaaaaa) (0 d 0 hrs 0 min 13 sec) Timebase: 24.750275 MHz, MEM: 99.001100 MHz, PCI: 33.000366 MHz, CPU: 198.002200 MHz PCI device BCM5675_A0 attached as unit 0.
Page 315: Extraction Du Journal Des Événements À L'aide De Xmodem
7 - 57600 8 - 115200 0 - no change REMARQUE : Le débit sélectionné entre en vigueur immédiatement. 2. Le processus de démarrage reprend. Extraction du journal des événements à l'aide de XMODEM Utilisez l'option 3 pour extraire le journal des événements et le télécharger sur votre terminal ASCII. Pour extraire le journal des événements à partir du menu Boot (Amorçage) : 1. Dans le menu Boot (Amorçage), sélectionnez 3 et appuyez sur <Entrée>. L'invite suivante s'affiche : [Boot Menu] 3 Sending event log, start XMODEM receive..File asciilog.bin Ready to SEND in binary mode Estimated File Size 169K, 1345 Sectors, 172032 Bytes Estimated transmission time 3 minutes 20 seconds Send several Control-X characters to cancel before transfer starts.
Page 316: Affichage Des Données Produit Vitales Du Code Opérationnel
Affichage des données produit vitales du code opérationnel Utilisez l'option 5 pour afficher les informations relatives à l'image d'amorçage. Pour afficher les informations sur l'image d'amorçage à partir du menu Boot (Amorçage) : 1. Dans le menu Boot (Amorçage), sélectionnez 5 et appuyez sur <Entrée>. L'invite suivante s'affiche : [Boot Menu] 5 The following image is in the Flash File System: File Name........image1 CRC..........0xb017 (45079) Target Device........0x00508541 Size...........0x8ec50c (9356556) Number of Components......2 Operational Code Size......0x7ec048 (8306760) Operational Code Offset......0x74 (116) Operational Code FLASH flag....1 Operational Code CRC......0x9B4D Boot Code Version......1...
Page 317: Suppression De L'image De Sauvegarde
Verify sector 1 erased Writing sector 1 Erasing sector 2 Verify sector 2 erased Writing sector 2 Erasing sector 3 Verify sector 3 erased Writing sector 3 Erasing sector 4 Verify sector 4 erased Writing sector 4 Erasing sector 5 Verify sector 5 erased Writing sector 5 Erasing sector 6...
Page 318: Réinitialisation Du Système
Utilisez l'option 8 pour supprimer l'image de sauvegarde de la mémoire flash. Avant l'exécution de la commande, une question Y/N vous invite à confirmer votre choix. Pour supprimer l'image de sauvegarde à partir du menu Boot (Amorçage) : 1. Dans le menu Boot (Amorçage), sélectionnez 8 et appuyez sur <Entrée>. L'invite suivante s'affiche : Are you SURE you want to delete backup image : image2 ? (y/n):y Backup image deleted... [Boot Menu] 2. Le processus de démarrage reprend. Réinitialisation du système Utilisez l'option 9 pour effacer toute la mémoire flash et rétablir le paramétrage système par défaut. Avant l'exécution de la commande, une question Y/N vous invite à confirmer votre choix. Pour réinitialiser le système à partir du menu Boot (Amorçage) : 1. Dans le menu Boot (Amorçage), sélectionnez 9 et appuyez sur <Entrée>. L'invite suivante s'affiche : [Boot Menu] 9 Are you SURE you want to reset the system? (y/n):y...
Page 319: Exemple De Processus De Configuration
mot de passe de la console. Dans ce mode, le mot de passe enable n'est pas demandé. Pour récupérer un mot de passe (pour le terminal local uniquement) : 1. Dans le menu Boot (Amorçage), sélectionnez 12 et appuyez sur <Entrée>. Le mot de passe est supprimé. 2. Le processus de démarrage reprend. 3. Pour protéger le commutateur contre tout accès non autorisé, reconfigurez les mots de passe associés aux fonctions de gestion. Exemple de processus de configuration Cette section décrit les opérations de base permettant d'établir une connexion de gestion de réseau à distance avec le commutateur. Les différentes configurations disponibles sur le commutateur et les commandes correspondantes ne sont pas abordées. Cette section indique également la procédure permettant d'accéder au commutateur pour la première fois à l'aide de la configuration et des définitions par défaut. Si une configuration précédente pause problème, le fichier de configuration de démarrage (qui correspond à la configuration du commutateur une fois celui-ci allumé) doit être supprimé. Vous devez ensuite redémarrer le commutateur. Voir Paramètres par défaut du périphérique. Eléments requis pour la configuration du commutateur Les composants suivants sont requis pour cet exemple : Commutateur PowerConnect série 6200 Station de travail avec les éléments suivants installés :...
Page 320 3. Connectez la station de travail au commutateur à l'aide d'un câble F2F null modem. REMARQUE : Si vous configurez une pile, connectez la station de travail au commutateur maître. 4. Branchez le cordon d'alimentation du commutateur et mettez celui-ci sous tension. Le démarrage du système commence. Lorsque les informations ci- dessous s'affichent, vous pouvez exécuter des procédures spéciales, si nécessaire, en sélectionnant 2 pour accéder au menu Boot (Amorçage). Select an option. If no selection in 10 seconds then operational code will start. 1 - Start operational code. 2 - Start Boot Menu. Select (1, 2):2 Si vous n'accédez pas au menu Boot (Amorçage), le système décompresse le code en mémoire RAM. Le code démarre à partir de la RAM et la liste des ...
Page 321: Paramètres Par Défaut Du Périphérique
50% 100% |||||||||||||||||||||||||||||||||||||||||||||||||| volume descriptor ptr (pVolDesc): 0xfd7e6c0 cache block I/O descriptor ptr (cbio): 0xfd7fe40 auto disk check on mount: NOT ENABLED max # of simultaneously open files: 22 file descriptors in use: 0 # of different files in use: 0 # of descriptors for deleted files: 0 # of obsolete descriptors: 0 current volume configuration:...
Page 322: Activation De La Gestion À Distance
Pour revenir aux paramètres par défaut, utilisez la commande delete startup-config à l'invite du mode privileged (#) et redémarrez l'unité. Le périphérique redémarre avec les paramètres par défaut. console> console>enable console# delete startup-config Startup file was deleted console#reload Management switch has unsaved changes. Are you sure you want to continue? (y/n) y Configuration Not Saved! Are you sure you want to reload the stack? (y/n) y Reloading all switches..
Page 323 4 packets transmitted, 4 packets received, 0% packet loss round-trip (ms) min/avg/max = 0/0/0 9. Définissez un nom et un mot de passe pour accorder à un utilisateur distant l'accès au commutateur avec le niveau de privilège 15 (HTTP et HTTPS). Dans cet exemple, le nom d'utilisateur est Dell, le mot de passe Dell1234 et le niveau de privilège 15. Les niveaux de privilège vont de 1 à 15, 15 étant le niveau le plus élevé. Le niveau 15 est le seul à permettre l'accès à l'interface Web. console#config console(config)#username Dell password Dell1234 level 15 console(config)#ip http authentication local...
Page 324 2. Configurez la station de gestion comme pour une connexion HTTP normale. 3. Connectez-vous au commutateur via HTTPS en entrant l'adresse https://adresse IP du périphérique dans la fenêtre du navigateur (vous devez obligatoirement taper https). La fenêtre Security Alert (Alerte de sécurité) s'affiche. 4. Cliquez sur Yes pour accepter la certification de sécurité (en l'absence d'authentification par un tiers). La fenêtre Login Screen (Écran de connexion) s'affiche. 5. Entrez le nom et le mot de passe utilisateur appropriés. La fenêtre de Dell OpenManage™ Switch Administrator s'affiche. Retour au sommaire ...
Page 325: Demande D'assistance
Retour au sommaire Obtention d'aide Dell™ PowerConnect™ série 6200 - Guide d'utilisation Demande d'assistance Service Dell de formation et de certification pour les entreprises Incidents liés à votre commande Informations sur les produits Renvoi d'articles pour une réparation sous garantie ou un remboursement Avant d'appeler Contacter Dell Demande d'assistance Si un incident se produit, vous pouvez procéder aux opérations suivantes pour établir un diagnostic et appliquer des procédures de dépannage : 1. Complétez la liste de vérification des diagnostics. 2. Pour vous aider lors des procédures d'installation et de dépannage, utilisez toute la gamme de services en ligne proposés par Dell sur le site support.dell.com. Voir Services en ligne pour obtenir une liste plus complète des services de support Dell accessibles en ligne. ...
Page 326: Service Dell De Formation Et De Certification Pour Les Entreprises
Pour contacter le service de support technique de Dell, consultez la section Avant d'appeler puis reportez-vous aux informations de contact de votre région. Service Dell de formation et de certification pour les entreprises Des formations et certifications Dell Enterprise sont disponibles. Pour plus d'informations, consultez le site www.dell.com/training. Ce service n'est disponible que dans certains pays. Incidents liés à votre commande Si vous avez un problème avec votre commande (pièces manquantes ou inadaptées, problème de facturation), contactez le service clientèle de Dell. Gardez ...
Page 327: Avant D'appeler
Avant d'appeler REMARQUE : Ayez votre code de service express à portée de main quand vous appelez. Le code permet au système d'assistance téléphonique automatisé de Dell de diriger votre appel plus efficacement. N'oubliez pas de compléter la liste de vérification des diagnostics. Si possible, allumez votre ordinateur avant de contacter Dell pour obtenir une assistance et utilisez un téléphone qui se trouve à proximité de l'ordinateur. Il peut vous être demandé de taper certaines commandes au clavier, de donner des informations détaillées sur le fonctionnement de l'ordinateur ou d'essayer d'autres méthodes de dépannage qui ne sont possibles que sur le système informatique même. Veillez à vous munir de la documentation de l'ordinateur. PRÉCAUTION : Avant de travailler à l'intérieur de l'ordinateur, appliquez les consignes de sécurité décrites dans le document Product Information Guide (Guide d'information sur le produit). Liste de vérification des diagnostics Nom : Date : Adresse : Numéro de téléphone : Numéro de service (code à barres situé à l'arrière de l'ordinateur ou en dessous) :...
Page 328: Utilisation De Dell™ Openmanage™ Switch Administrator
Retour au sommaire Utilisation de Dell™ OpenManage™ Switch Administrator Dell™ PowerConnect™ série 6200 - Guide d'utilisation Définition de l'adresse IP du commutateur Démarrage de l'application Présentation de l'interface Utilisation des boutons de Switch Administrator Définition des champs Accès au commutateur via l'interface CLI Utilisation de l'interface CLI Définition de l'adresse IP du commutateur Pour définir l'adresse IP du commutateur, vous pouvez utiliser DHCP ou affecter une adresse statique. Pour démarrer l'interface CLI, voir Accès au commutateur via l'interface CLI. Définition de l'adresse IP via DHCP 1. Tapez enable à l'invite console> et appuyez sur &lt;Entrée>. 2. Lorsque l'invite s'affiche, tapez config et appuyez sur &lt;Entrée>. ...
Page 329: Présentation De L'interface
4. Cliquez sur OK. 5. La page d'accueil de Dell OpenManage Switch Administrator s'affiche. Présentation de l'interface La page d'accueil (voir la Figure 3-1) offre les modes d'affichage suivants : Vue en arborescence : affichée dans le volet gauche de la page d'accueil, cette vue fournit une représentation hiérarchisée des différentes fonctionnalités et de leurs composants. Vue du périphérique : située dans le volet droit de la page d'accueil, cette vue contient une représentation graphique du périphérique, une zone d'informations et/ou un tableau et/ou des instructions de configuration. Figure 3-1. Composants de Switch Administrator Le Tableau 3-1 répertorie les composants de l'interface et indique les numéros correspondants. ...
Page 330: Boutons De Gestion Du Périphérique
Bouton Description Support Affiche la page support.dell.com. Help (Aide) Permet d'accéder à l'aide en ligne, qui contient des informations utiles pour la configuration et la gestion du commutateur. L'aide est contextuelle. Par exemple, si la page IP Addressing (Adressage IP) est ouverte, la rubrique d'aide relative à la définition des adresses IP s'affiche lorsque vous cliquez sur Help (Aide). About (À propos Affiche le numéro d'édition et de version du programme, ainsi que les informations de copyright de Dell. Log Out Ferme la session de l'application. (Déconnexion) Boutons de gestion du périphérique Tableau 3-3. Boutons de gestion du périphérique Bouton Description Apply Changes (Appliquer les modifications) Permet de valider les modifications apportées au périphérique.
Page 331 Le commutateur peut être géré au moyen d'une connexion directe avec le port de console ou par l'intermédiaire d'une connexion Telnet. REMARQUE : Si vous utilisez une pile de commutateurs, assurez-vous que le câble d'interface série est branché sur le commutateur maître de la pile. L'utilisation de l'interface CLI est similaire à l'entrée de commandes sous Linux. Si vous utilisez une connexion Telnet, avant d'utiliser les commandes CLI, assurez-vous qu'une adresse IP est définie pour le périphérique et que la station de travail utilisée pour accéder au périphérique est connectée à ce dernier. Pour plus d'informations sur la configuration d'une adresse IP initiale, voir Présentation de la configuration. Connexion de la console 1. Mettez le commutateur (ou la pile de commutateurs) sous tension et attendez la fin du démarrage. REMARQUE : Si vous installez une pile de commutateurs, connectez le terminal au commutateur maître. Ce commutateur est identifié par l'allumage du voyant Master Switch (Commutateur maître). Lorsqu'une pile est mise sous tension pour la première fois, l'un des commutateurs est désigné comme maître de la pile. Ce commutateur peut occuper n'importe quel emplacement. Si vous connectez le terminal à un commutateur subordonné, vous ne pourrez pas utiliser l'interface CLI. 2.
Page 332 L'invite du mode User EXEC se compose du nom d'hôte suivi du symbole &lt;. Exemple : console> REMARQUE : À moins qu'il n'ait été modifié lors de la configuration initiale, le nom d'hôte par défaut est console. Les commandes accessibles dans ce mode permettent d'établir une connexion avec des périphériques distants, de modifier provisoirement les paramètres des terminaux, d'effectuer des tests de base et de répertorier des informations système. Pour afficher la liste des commandes disponibles, tapez ? à l'invite. Mode Privileged EXEC Ce mode permet de protéger le système et les paramètres de fonctionnement contre tout accès non autorisé. Les mots de passe sont sensibles à la casse. À l'écran, les caractères sont remplacés par des astérisques (*). Pour accéder à ce mode et afficher la liste des commandes disponibles, procédez comme suit : 1. À l'invite, tapez enable et appuyez sur <Entrée>. 2. Le cas échéant, entrez le mot de passe et appuyez sur <Entrée>. L'invite du mode Privileged EXEC se compose du nom d'hôte du périphérique suivi du symbole #. Exemple : console# 3. Pour afficher la liste des commandes disponibles, tapez ? à l'invite. 4. Pour retourner au mode User EXEC, tapez exit ou appuyez simultanément sur les touches <Ctrl><Z>. L'exemple ci-dessous indique comment accéder au mode Privileged EXEC et revenir au mode User EXEC : console>enable Enter Password: ****** console# console#exit console>...
Page 333 Les commandes de ce mode permettent de modifier certains paramètres d'interface IP spécifiques (groupe de pontage, description, etc.). Les modes disponibles sont les suivants : VLAN : contient les commandes permettant de créer et de configurer un réseau VLAN dans sa globalité (exemple : création d'un VLAN et définition de son adresse IP). Port Channel (Canaux) : contient les commandes permettant de configurer les groupes de liaisons agrégées (LAG). Ethernet : contient les commandes permettant de gérer la configuration des ports Ethernet. Loopback (Boucle de rappel) : contient les commandes permettant de gérer la configuration de l'interface des boucles de rappel. Tunnel : contient les commandes permettant de gérer la configuration de l'interface des tunnels. Retour au sommaire ...
Page 334: Présentation Du Matériel
Retour au sommaire Présentation du matériel Dell™ PowerConnect™ série 6200 - Guide d'utilisation Présentation des ports Autres caractéristiques Comportement des voyants Cette section contient des informations sur les caractéristiques du périphérique et sur la configuration matérielle des modules. Les thèmes abordés sont les suivants : Panneau avant d'un système Dell™ PowerConnect™ série 6200 Panneau arrière d'un commutateur Dell PowerConnect série 6200 Port de console (RS-232) Dimensions Blocs d'alimentation Système de ventilation Empilage Comportement des voyants Présentation des ports Panneau avant d'un système Dell™ PowerConnect™ série 6200 Le panneau avant du PowerConnect 6224 est équipé de 24 ports RJ-45 10/100/1000 Base-T et de quatre ports combo SFP qui disposent d'un mode de détection automatique du débit, du contrôle de flux et du mode duplex. Les émetteurs-récepteurs SFP sont vendus séparément. Le panneau avant du ...
Page 335: Panneau Arrière D'un Commutateur Dell Powerconnect Série 6200
Figure 2-4. PowerConnect 6224P équipé de 24 ports 10/100/1000 Base-T Figure 2-5. PowerConnect 6248P équipé de 48 ports 10/100/1000 Base-T Le commutateur détecte automatiquement le type de câble branché sur les ports RJ-45 (directs ou croisés). Les ports SFP prennent en charge les modules SX et LX. Les ports RJ-45 prennent en charge les modes semi duplex et duplex intégral à 10/100/1000 Mbps. Le bouton de réinitialisation se trouve sur le panneau avant. Panneau arrière d'un commutateur Dell PowerConnect série 6200 Chaque commutateur PowerConnect de la série 6200 comprend un port de maintenance RS-232, situé sur le panneau arrière. Ce port série peut être utilisé pour gérer l'intégralité d'une pile de commutateurs. Deux ports d'extension à 10 Gbps se trouvent également sur le panneau arrière du commutateur. Le logement de droite peut accueillir un module XFP comprenant deux ports 10 GbE ou un module CX4. Celui de gauche peut accueillir un module XFP comprenant deux ports 10 GbE, un module CX4 ou un module d'empilage. Figure 2-6. Panneau arrière d'un PowerConnect série 6200...
Page 336: Autres Caractéristiques
Port de console (RS-232) Le port de console RS-232 est utilisé uniquement pour la gestion via une interface série. Il fournit une connexion directe avec le commutateur et est utilisé pour accéder à l'interface CLI à partir d'un terminal de console connecté à un port EIA/TIA-232. Le port de console prend en charge les données asynchrones dont le format est le suivant : 8 bits de données, 1 bit d'arrêt, aucun bit de parité et aucun contrôle de flux. Le débit par défaut est de 9600 bps. REMARQUE : Si vous installez une pile de commutateurs, vous devez terminer son montage et son câblage avant de la mettre sous tension et de la configurer. Lorsqu'une pile est mise sous tension pour la première fois, l'un des commutateurs est désigné comme maître de la pile. Ce commutateur peut occuper n'importe quel emplacement. Le voyant du commutateur maître (situé en haut à gauche du panneau avant de la baie) s'allume alors. Connectez le terminal au commutateur maître. Si vous le connectez à un autre commutateur, vous ne pourrez pas utiliser l'interface CLI. Autres caractéristiques Dimensions Les dimensions des commutateurs PowerConnect de la série 6200 sont les suivantes : En mm : 440 x 460 x 44 (Largeur x Profondeur x Hauteur) En pouces : 17,32 x 18,11 x 1,73 (Largeur x Profondeur x Hauteur) Blocs d'alimentation Les commutateurs de la série 6200 sont équipés d'un bloc d'alimentation interne qui peut être branché sur une source d'alimentation standard en CA. Pour les périphériques non PoE, vous pouvez également rattacher un bloc d'alimentation en CC redondant tel que le PowerConnect RPS-600. Pour les périphériques PoE, vous pouvez rattacher un PowerConnect EPS-470. Vous pouvez vérifier le fonctionnement des blocs d'alimentation en observant les voyants. Pour plus ...
Page 337: Unité De Secours
Dans la Figure 2-7, les connexions physiques entre les commutateurs sont les suivantes : Les unités 1 et 2 sont connectées via les ports XG1 de chaque commutateur. Les unités 2 et 3 sont connectées via les ports XG2 de chaque commutateur. Les unités 1 et 4 sont connectées via le port XG2 de l'unité 1 et le port XG1 de l'unité 4. Unité de secours La fonction d'empilage permet d'utiliser une unité de secours prévue pour prendre le relais en cas de panne de l'unité maître de la pile. Dès qu'une panne de l'unité maître de la pile est détectée, l'unité de secours initialise la carte de contrôle et active la configuration en cours sur toutes les autres unités de la pile. Cette unité de secours gère une copie synchronisée de la configuration en cours pour la pile. Pendant la prise de relais, tous les ports sont désactivés puis réactivés. Cela permet d'éviter la création de boucles et de faire en sorte que les logiciels correspondant à la nouvelle unité maître se trouvent dans un état cohérent. L'unité de secours de la pile est pré-configurée, mais vous pouvez utiliser l'interface CLI pour sélectionner un autre membre. Pour plus d'informations, reportez-vous au document CLI Reference Guide (Guide de référence CLI). Comportement des voyants Le panneau avant est équipé de voyants indiquant l'état des liaisons, des blocs d'alimentation, des ventilateurs, des diagnostics du système et de la pile. Figure 2-8. Voyants du panneau avant Voyants des ports SFP La Figure 2-9 présente les voyants qui se trouvent au-dessus de chaque port SFP. Figure 2-9.
Page 338 Voyant Couleur Définition LNK/ACT Vert fixe Le port est actuellement connecté. Vert clignotant Le port est en train d'envoyer ou de recevoir des données sur le réseau. Éteint Aucune liaison n'est active sur le port. Voyants des ports des modules XFP Les connecteurs XFP sont utilisables lorsque vous installez un module XFP dans le panneau arrière. Le Tableau 2-2 indique comment interpréter le comportement des voyants des ports XFP. Tableau 2-2. Comportement des voyants des ports XFP ...
Page 339: Voyants Du Système
Voyants du système Les voyants système situés à droite du panneau avant fournissent des informations sur les blocs d'alimentation, les ventilateurs, les conditions thermiques et les diagnostics. Ils sont représentés Figure 2-11. Figure 2-11. Voyants du système Le Tableau 2-5 indique comment interpréter le comportement des voyants du système. Tableau 2-5. Comportement des voyants du système Voyant Couleur Définition DIAG Vert clignotant Un test de diagnostic est en cours. Vert Le test de diagnostic s'est déroulé correctement. Rouge Le test de diagnostic a échoué. Vert Un bloc d'alimentation redondant (RPS) est installé et fonctionne correctement. Rouge Un bloc d'alimentation redondant (RPS) est installé, mais il est en panne. Éteint Aucun bloc d'alimentation redondant (RPS) n'est installé. Vert Le bloc d'alimentation fonctionne correctement.
Page 340 Vert L'unité est le deuxième ou le huitième commutateur de la pile. Éteint L'unité n'est ni le deuxième, ni le huitième commutateur de la pile. Vert L'unité est le troisième ou le neuvième commutateur de la pile. Éteint L'unité n'est ni le troisième, ni le neuvième commutateur de la pile. 4/10 Vert L'unité est le quatrième ou le dixième commutateur de la pile. Éteint L'unité n'est ni le quatrième, ni le dixième commutateur de la pile. 5/11 Vert L'unité est le cinquième ou le onzième commutateur de la pile. Éteint L'unité n'est ni le cinquième, ni le onzième commutateur de la pile. 6/12 Vert L'unité est le sixième ou le douzième commutateur de la pile. Éteint L'unité n'est ni le sixième, ni le douzième commutateur de la pile. Retour au sommaire ...
Page 341: Caractéristiques
Retour au sommaire Introduction Dell™ PowerConnect™ série 6200 - Guide d'utilisation Caractéristiques Documentation CLI AVIS : Avant de continuer, lisez les notes d'édition concernant ce produit. Vous pouvez les télécharger à partir du site support.dell.com. Derniers nés de la famille de commutateurs Dell PowerConnect, les systèmes Dell™ PowerConnect™ de la série 6200 sont des commutateurs de couche 2 et 3 pouvant fonctionner en autonome ou être intégrés à une pile. Ils présentent les caractéristiques suivantes : Châssis 1U montable en rack. Prise en charge de toutes les fonctionnalités requises par un commutateur multi-couches pour les communications de données : commutation de couche 2, routage IPv4 et IPv6, multidiffusion IP, qualité de service (QoS), sécurité et fonctions de gestion du système. Haute disponibilité via l'utilisation de commutateurs subordonnés enfichables à chaud. Caractéristiques Cette section décrit les caractéristiques du commutateur pouvant être configurées par l'utilisateur. Pour obtenir la liste de toutes les fonctions, reportez-vous à la version électronique la plus récente des notes d'édition. Fonctions basées sur les ports Prise en charge des trames Jumbo Les trames Jumbo permettent de réduire le nombre de trames requises pour transférer une certaine quantité de données. Elles permettent ainsi de réduire les risques de surcharge, ainsi que les temps de traitement et le nombre d'interruptions.
Page 342: Fonctions Liées Aux Adresses Mac
Prise en charge de la contre-pression Sur une liaison semi duplex, un récepteur peut empêcher la saturation de la mémoire tampon en occupant la liaison pour qu'elle soit indisponible à tout trafic supplémentaire. ASF (Alternate Store and Forward) La fonction ASF (Alternate Store and Forward) réduit le délai de latence observé lors du traitement des paquets de grande taille. Lorsqu'elle est activée, l'unité de gestion de mémoire (MMU) peut transmettre un paquet au port de sortie avant qu'il n'ait été entièrement reçu dans la mémoire CBP (Cell Buffer Pool, pool de mémoires tampons de cellules). La fonction ASF peut être configurée à l'aide de l'interface de ligne de commande. Pour plus d'informations concernant la configuration de cette fonction, reportez-vous au document CLI Reference Guide (Guide de référence CLI). Fonctions liées aux adresses MAC Prise en charge des adresses MAC Le commutateur prend en charge un maximum de 8000 adresses MAC, dont deux sont réservées à l'utilisation du système. Apprentissage automatique des adresses MAC Le commutateur permet l'apprentissage automatique des adresses MAC à partir des paquets entrants. Expiration automatique des adresses MAC Les adresses MAC n'ayant fait l'objet d'aucun trafic réseau pendant un certain temps sont considérées comme obsolètes, ce qui permet d'éviter que la table ...
Page 343: Fonctions Prises En Charge Pour Les Vlan
Broadcast Storm Control Lorsque des trames de couche 2 sont transmises, les trames de diffusion, de monodiffusion inconnue et de multidiffusion sont acheminées vers tous les ports du VLAN (réseau local virtuel) approprié. Cela résulte en une saturation de la bande passante et en une surcharge de tous les nœ uds connectés aux ports. La fonction Storm Control permet de limiter le nombre de trames de diffusion, de monodiffusion inconnue et de multidiffusion qui sont acceptées et transmises par le commutateur. Fonctions prises en charge pour les VLAN Prise en charge des VLAN Les VLAN sont des ensembles de ports de commutation qui ne comprennent qu'un seul domaine de diffusion. L'appartenance d'un paquet à un VLAN est déterminée par la balise VLAN ou en fonction du port d'entrée et du contenu du paquet. Les paquets possédant des attributs en commun peuvent être regroupés dans le même VLAN. Pour plus d'informations sur la configuration des VLAN, voir Configuration des VLAN. VLAN basés sur les ports ...
Page 344: Fonctions Du Protocole Stp
Fonctions du protocole STP Protocole STP appliqué aux commutateurs Le protocole STP (Spanning Tree Protocol) 802.1d est une exigence standard des commutateurs de couche 2 permettant aux ponts d'empêcher et de résoudre automatiquement les boucles de transmission L2. Les commutateurs échangent des messages de configuration à l'aide de trames spécialement formatées et procèdent à un transfert sélectif sur les ports. Pour plus d'informations sur la configuration du protocole Spanning Tree, voir Configuration du protocole Spanning Tree. Protocole RSTP IEEE 802.1w Le protocole Rapid Spanning Tree (RSTP) détecte et sélectionne les topologies de réseau offrant une meilleure convergence sans pour autant créer de boucles de transfert. Pour plus d'informations sur la configuration du protocole Rapid Spanning Tree, voir Rapid Spanning Tree (RSTP).
Page 345: Fonctions De Routage Ipv4
Pour plus d'informations sur la configuration de la fonction PoE, voir Configuration de la fonction Power Over Ethernet. Fonction LLDP-MED La fonction LLDP-MED (Link Layer Discovery Protocol for Media Endpoint Devices) est une extension de la norme LLDP appliquée à différentes fonctionnalités : configuration des réseaux, implémentation de stratégies, détection de périphériques, gestion de la fonction PoE et gestion de l'inventaire. Pour plus d'informations sur la configuration de LLDP-MED, voir Configuration de LLDP-MED. VLAN voix La fonction de VLAN voix permet aux ports de commutation de transmettre le trafic correspondant aux données vocales en fonction d'une priorité prédéfinie. ...
Page 346: Fonctions Qos (Qualité De Service)
Itinéraires IPv6 Les protocoles IP4 et IPV6 peuvent coexister sur un même réseau. Le routeur de ce dernier doit donc être en mesure de transmettre les deux types de trafic. Pour cette raison, les connecteurs PowerConnect 6200 gèrent deux tables de routage (rto et rto6) capables de transmettre des données via le même ensemble d'interfaces. Les interfaces IPv6 sont gérées de la même manière que les interfaces IPv4. Fonctions QoS (qualité de service) Prise en charge de la qualité de service Pour être en mesure de traiter le trafic réseau imprévu et optimiser les performances, vous pouvez appliquer la fonction de qualité de service (QoS) à l'ensemble du réseau. Celle-ci permet de s'assurer que le trafic sera traité en fonction de priorités basées sur des critères spécifiques. Le commutateur prend en charge deux types de fonctions QoS : les services différenciés et la classe de service. Services différenciés (DiffServ) La fonction QoS prend en charge les services différenciés (DiffServ). Ces derniers permettent d'organiser le trafic en différents flux et de les traiter en fonction des actions définies pour chaque saut individuel. Classe de service (CoS) Cette fonction permet de définir directement certains aspects relatifs à la fonction de mise en file d'attente du commutateur. Le comportement QoS voulu peut ainsi être associé à différents types de trafic réseau lorsque les fonctions plus complexes offertes par les services DiffServ ne sont pas requises. Fonctions de multidiffusion IPv4 Protocole DVMRP (Distance Vector Multicast Routing Protocol) Le protocole DVMRP (Distance Vector Multicast Routing Protocol) échange des paquets de sonde avec tous les routeurs compatibles afin d'établir des liaisons bidirectionnelles entre voisins et de créer une table de voisinage. Il échange également des paquets de rapport afin de créer une table de topologie monodiffusion utilisée pour la construction de la table de routage multidiffusion. Cette table est ensuite utilisée pour la transmission des paquets multidiffusion. ...
Page 347: Fonctions De Sécurité
Pour plus d'informations sur les interruptions et les alarmes SNMP, voir Définition des paramètres globaux SNTP. Gestion basée sur le Web Vous pouvez gérer le système via n'importe quel navigateur Web. Le commutateur contient un serveur Web intégré prenant en charge les pages HTML à travers lesquelles le système peut être contrôlé et configuré. Téléchargement de fichiers de configuration Le fichier de configuration du commutateur contient à la fois les paramètres appliqués au niveau du système et ceux spécifiques aux ports. Il est possible d'afficher les fichiers de configuration à l'aide des commandes de l'interface de ligne de commande (CLI). Pour plus d'informations sur le téléchargement des fichiers de configuration, voir Téléchargement de fichiers. Téléchargement de logiciels Le téléchargement de logiciels permet de stocker des images de sauvegarde du micrologiciel. Pour plus d'informations sur le téléchargement de logiciels, voir Téléchargement de logiciels et réamorçage. Protocole TFTP (Trivial File Transfer Protocol) Les commutateurs de la série PowerConnect 6200 prennent en charge le chargement/téléchargement des images d'amorçage, du micrologiciel et des fichiers de configuration via le protocole TFTP (Trivial File Transfer Protocol). ...
Page 348 Pour plus d'informations, voir Gestion des mots de passe. TACACS+ TACACS+ fournit des fonctions de sécurité centralisées pour la vérification des utilisateurs qui accèdent au périphérique. TACACS+ permet de disposer d'un système de gestion centralisée des utilisateurs tout en continuant à utiliser le mécanisme RADIUS et les autres processus d'authentification. Client RADIUS RADIUS est un protocole client/serveur dans lequel le serveur gère une base de données utilisateurs contenant des informations d'authentification : noms d'utilisateur, mots de passe, informations de comptabilité, etc. Protocole SSH/SSL Secure Shell (SSH) est un protocole qui fournit une connexion distante sécurisée à un périphérique. Cette connexion offre des fonctionnalités similaires à celles d'une connexion Telnet entrante. Le protocole Secure Sockets Layer (SSL) permet de créer une connexion cryptée entre deux stations. Une fois établie, cette connexion ne présente virtuellement aucune différence par rapport à une connexion non sécurisée. Documentation CLI Vous trouverez également des informations concernant les systèmes Dell PowerConnect de la série 6200 dans le document CLI Reference Guide (Guide de référence CLI). Cette documentation contient des informations sur les commandes CLI permettant de configurer et de gérer des commutateurs et des piles. Vous y trouverez des descriptions détaillées des commandes CLI et de leur syntaxe, ainsi que des listes de valeurs par défaut et des exemples. Retour au sommaire ...
Page 349 PRÉCAUTION : Une PRÉCAUTION indique un risque potentiel d'endommagement du matériel, de blessure corporelle ou de mort. Les informations contenues dans ce document peuvent être modifiées sans préavis. © 2007 Dell Inc. Tous droits réservés. La reproduction de ce document de quelque manière que ce soit sans l'autorisation écrite de Dell Inc. est strictement interdite. Marques utilisées dans ce document : Dell, Dell OpenManage, le logo DELL, Inspiron, Dell Precision, Dimension, OptiPlex, PowerConnect, PowerApp, PowerVault, Axim, DellNet et Latitude sont des marques de Dell Inc. ; Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et/ou dans d'autres pays ; Procomm Plus est une marque de Symantec Corporation ou de ses filiales aux États-Unis et dans d'autres pays. Tous les autres noms de marques et marques commerciales utilisés dans ce document se rapportent aux sociétés propriétaires de ces marques et de ces noms ou à leurs ...
Page 350: Affichage De Statistiques/Rmon
Retour au sommaire Affichage de statistiques/RMON Dell™ PowerConnect™ série 6200 - Guide d'utilisation Vues sous forme de tables RMON Diagrammes La fonction Remote Monitoring (RMON) permet à l'administrateur réseau de contrôler à distance les performances et l'état du réseau. Quatre groupes définis par la norme RMON sont pris en charge : statistiques, historique, alertes et événements. Cette section présente les options RMON disponibles dans la page Statistics/RMON (Statistiques/RMON). Ces options permettent, entre autres, d'afficher des statistiques sous forme de tables, de visualiser et de modifier des statistiques RMON, et d'afficher des graphiques présentant les statistiques sur les ports et les groupes d'agrégation de liaisons (LAG). La page Statistics/RMON (Statistiques/RMON) permet d'accéder à ces options, via les fonctions suivantes : Vues sous forme de tables RMON Diagrammes REMARQUE : Toutes les pages de statistiques/RMON ne peuvent pas être affichées à l'aide des commandes CLI. Vues sous forme de tables La page Table Views (Vues sous forme de tables) contient des liens vers des pages Web qui permettent d'afficher les statistiques sous forme de tables.
Page 351: Transmit Statistics (Statistiques De Transmission)
Section Received Statistics (Statistiques de réception) Total Bytes - Octets (Nombre total d'octets) : indique le nombre total d'octets reçus sur l'interface sélectionnée. Unicast Packets (Paquets monodiffusion) : nombre total de paquets monodiffusion reçus sur l'interface sélectionnée. Multicast Packets (Paquets multidiffusion) : nombre total de paquets multidiffusion reçus sur l'interface sélectionnée. Broadcast Packets (Paquets de diffusion) : nombre total de paquets de diffusion reçus sur l'interface sélectionnée. Packets with Errors (Paquets avec erreurs) : indique le nombre total de paquets contenant des erreurs reçus sur l'interface sélectionnée. Transmit Statistics (Statistiques de transmission) Total Bytes - Octets (Nombre total d'octets) : indique le nombre total d'octets transmis sur l'interface sélectionnée. Unicast Packets (Paquets monodiffusion) : nombre total de paquets monodiffusion transmis sur l'interface sélectionnée. Multicast Packets (Paquets multidiffusion) : nombre total de paquets multidiffusion transmis sur l'interface sélectionnée. Broadcast Packets (Paquets de diffusion) : nombre total de paquets de diffusion transmis sur l'interface sélectionnée. Affichage de statistiques sur les interfaces 1. Affichez la page Interface Statistics (Statistiques sur les interfaces). ...
Page 352: Affichage De Statistiques Etherlike Pour Une Interface
Refresh Rate (Taux de rafraîchissement) : indique l'intervalle entre deux rafraîchissements des statistiques. Les valeurs possibles sont No Refresh (Aucun rafraîchissement), 15, 30 ou 60 secondes. La valeur par défaut est No Refresh (Aucun rafraîchissement). Frame Check Sequence (FCS) Errors (Erreurs de séquence de contrôle de trame) : nombre d'erreurs de séquence de contrôle de trame reçues sur l'interface sélectionnée. Signal Collision Frames (Collisions de trames) : indique le nombre d'erreurs reçues sur l'interface sélectionnée et liées à des collisions de trames. Late Collisions (Collisions tardives) : indique le nombre de collisions tardives reçues sur l'interface sélectionnée. Excessive Collisions (Collisions excessives) : indique le nombre de collisions excessives reçues sur l'interface sélectionnée. Internal MAC Transmit Errors (Erreurs de transmission MAC internes) : indique le nombre d'erreurs de transmission MAC internes reçues sur l'interface sélectionnée. Oversize Packets (Paquets trop longs) : indique le nombre total de paquets reçus dont le format était valide mais dont la longueur dépassait 1518 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS). Internal MAC Receive Errors (Erreurs de réception MAC internes) : indique le nombre d'erreurs de réception MAC internes reçues sur l'interface sélectionnée. Received Pause Frames (Trames de pause reçues) : indique le nombre de trames de pause reçues sur l'interface sélectionnée. Transmitted Pause Frames (Trames de pause reçues) : indique le nombre de trames de pause transmises sur l'interface sélectionnée. Affichage de statistiques Etherlike pour une interface ...
Page 353: Affichage De Statistiques Gvrp Pour Une Interface
Empty : affiche les statistiques "Empty" relatives au protocole GRVP pour le commutateur. Leave Empty : affiche les statistiques "Leave Empty" relatives au protocole GRVP pour le commutateur. Join In : affiche les statistiques "Join In" relatives au protocole GRVP pour le commutateur. Leave In : affiche les statistiques "Leave In" relatives au protocole GRVP pour le commutateur. Leave All : affiche les statistiques "Leave All" relatives au protocole GRVP pour le commutateur. Error Statistics - Received (Statistiques d'erreurs - Réceptions) Invalid Protocol ID (ID de protocole incorrect) : affiche les statistiques relatives aux ID de protocole GVRP incorrects pour le commutateur. Invalid Attribute Type (Type d'attribut incorrect) : affiche les statistiques relatives aux types d'attributs incorrects pour le protocole GVRP. Invalid Attribute Value (Valeur d'attribut incorrecte) : affiche les statistiques relatives aux valeurs d'attributs incorrectes pour le protocole GVRP. Invalid Attribute Length (Longueur d'attribut incorrecte) : affiche les statistiques relatives aux longueurs d'attributs incorrectes pour le protocole GVRP. Invalid Events (Événements non valides) : indique les statistiques relatives aux événements GVRP non valides pour le commutateur. Affichage de statistiques GVRP pour une interface 1. Affichez la page GVRP Statistics (Statistiques GVRP). ...
Page 354: Affichage De Statistiques Eap Pour Une Interface
Frames Transmitted (Trames transmises) : indique le nombre de trames EAPOL transmises par le port. Start Frames Received (Trames de début reçues) : indique le nombre de trames EAPOL de début reçues sur le port. Log off Frames Received (Trames de déconnexion reçues) : indique le nombre de trames EAPOL de déconnexion reçues sur le port. Respond ID Frames Received (Trames "Respond ID" reçues) : indique le nombre de trames EAPOL "Respond ID" reçues sur le port. Respond Frames Received (Trames "Respond" reçues) : indique le nombre de trames EAPOL "Respond" valides reçues sur le port. Request ID Frames Received (Trames "Request ID" reçues) : indique le nombre de trames EAP "Request ID" reçues sur le port. Request Frames Transmitted (Trames "Request" transmises) : indique le nombre de trames EAP "Request" transmises par le port. Request ID Frames Transmitted (Trames "Request ID" transmises) : indique le nombre de trames EAP "Request ID" transmises par le port. Invalid Frames Received (Trames non valides reçues) : indique le nombre de trames EAPOL non reconnues ayant été reçues sur le port. Length Error Frames Received (Trames de longueur incorrecte reçues) : indique le nombre de trames EAPOL de longueur incorrecte reçues sur le port. Last Frames Version (Version des dernières trames) : indique le numéro de version du protocole associé à la dernière trame EAPOL reçue. Last Frames Source (Source de la dernière trame) : indique l'adresse MAC source associée à la dernière trame EAPOL reçue. ...
Page 355: Affichage De Statistiques Concernant L'utilisation Des Interfaces À L'aide Des Commandes Cli
Cette page contient les champs suivants : Unit (Unité) : indique l'unité correspondant aux statistiques affichées. Refresh Rate (Taux de rafraîchissement) : indique l'intervalle entre deux rafraîchissements des statistiques. Les valeurs possibles sont No Refresh (Aucun rafraîchissement), 15, 30 ou 60 secondes. La valeur par défaut est No Refresh (Aucun rafraîchissement). Interface : indique l'interface correspondant aux statistiques affichées. Interface Status (État de l'interface) : indique l'état de l'interface. Interface Utilization % (% d'utilisation de l'interface) : indique le pourcentage d'utilisation de l'interface réseau, basé sur le mode duplex. Les valeurs admises sont comprises entre 0 et 200%. La valeur maximale (200%) pour une connexion en mode duplex intégral indique que 100% de la bande passante des connexions entrantes et sortantes est utilisé par le trafic qui transite par l'interface. La valeur maximale pour une connexion en mode semi duplex est de 100 %. Unicast Received % (% de paquets monodiffusion reçus) : indique le pourcentage de paquets monodiffusion reçus sur l'interface. Non Unicast Packets Received % (% de paquets non-monodiffusion reçus) : indique le pourcentage de paquets non-monodiffusion reçus sur l'interface. Error Packets Received % (% de paquets avec erreurs reçus) : indique le pourcentage de paquets contenant des erreurs ayant été reçus sur l'interface. Affichage de statistiques concernant l'utilisation des interfaces à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : RMON Commands (Commandes RMON) Récapitulatif des compteurs La page Counter Summary (Récapitulatif des compteurs) permet d'afficher des statistiques sur l'utilisation des interfaces sous forme numérique et non sous ...
Page 356: Définition Du Taux De Rafraîchissement
Transmit Unicast Packets (Paquets monodiffusion transmis) : indique le nombre de paquets monodiffusion transmis à partir de l'interface. Received Non Unicast Packets (Paquets non-monodiffusion reçus) : indique le nombre de paquets non-monodiffusion reçus sur l'interface. Transmit Non Unicast Packets (Paquets non-monodiffusion transmis) : indique le nombre de paquets non-monodiffusion transmis à partir de l'interface. Received Errors (Erreurs reçues) : indique le nombre d'erreurs reçues sur l'interface. Transmit Errors (Erreurs transmises) : indique le nombre d'erreurs transmises à partir de l'interface. Définition du taux de rafraîchissement 1. Affichez la page Counter Summary (Récapitulatif des compteurs). 2. Sélectionnez le taux de rafraîchissement voulu dans le menu déroulant Refresh Rate. Les statistiques sur les interfaces affichées seront actualisées en fonction de la fréquence sélectionnée. Affichage de statistiques numériques sur l'utilisation des ports à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : RMON Commands (Commandes RMON) RMON...
Page 357: Affichage De Statistiques Rmon À L'aide Des Commandes Cli
Cette page contient les champs suivants : Interface : indique si les statistiques affichées concernent une unité ou un LAG, et quel LAG/unité est affiché. Refresh Rate (Taux de rafraîchissement) : indique l'intervalle entre deux rafraîchissements des statistiques. Les valeurs possibles sont No Refresh (Aucun rafraîchissement), 15, 30 ou 60 secondes. La valeur par défaut est No Refresh (Aucun rafraîchissement). Drop Events (Événements rejetés) : indique le nombre d'événements ayant été rejetés sur l'interface depuis la dernière actualisation du commutateur. Received Bytes (Octets) (Octets reçus) : indique le nombre d'octets reçus sur l'interface depuis la dernière actualisation du commutateur. Ce nombre inclut les paquets incorrects et les octets de contrôle de trames (FCS), mais pas les bits de synchronisation des trames. Received Packets (Paquets reçus) : indique le nombre de paquets reçus sur l'interface depuis la dernière actualisation du commutateur, y compris les paquets non valides et les paquets de multidiffusion et de diffusion. Broadcast Packets Received (Paquets de diffusion reçus) : indique le nombre de paquets de diffusion valides reçus sur l'interface depuis la dernière actualisation du commutateur. Ce nombre n'inclut pas les paquets multidiffusion. Multicast Packets Received (Paquets multidiffusion reçus) : indique le nombre de paquets multidiffusion valides reçus sur l'interface depuis la dernière actualisation du commutateur.
Page 358: Ajout D'une Entrée Dans Le Contrôle De L'historique
Cette page contient les champs suivants : History Entry (Entrée de l'historique) : permet de sélectionner le numéro d'entrée de la table de contrôle de l'historique RMON. Source Interface (Interface source) : indique l'interface à partir de laquelle les échantillons de l'historique ont été collectés. Owner (0-20 characters) (Propriétaire, 0-20 caractères) : indique la station ou l'utilisateur RMON qui a demandé les informations RMON. Max No. of Samples to Keep (1-65535) (Nombre maximum d'échantillons à conserver, 1-65535) : indique le nombre de jetons d'historique correspondant à cette interface. Current No. of Samples in List (Nombre actuel d'échantillons dans la liste) : indique le nombre d'échantillons existants. Sampling Interval (1-3600) (Intervalle d'échantillonnage, 1-3600) : indique la fréquence à laquelle des échantillons sont collectés sur les ports. Les valeurs admises vont de 1 à 3600 secondes. La valeur par défaut est de 1800 secondes (30 minutes). Remove (Supprimer) : si cette option est cochée, l'entrée correspondante est supprimée de la table de contrôle de l'historique. Ajout d'une entrée dans le contrôle de l'historique 1. Affichez la page RMON History Control (Contrôle de l'historique RMON). 2. Cliquez sur Add (Ajouter). La page Add History Entry (Ajouter une entrée à l'historique) s'affiche.
Page 359: Suppression D'une Entrée De La Table De Contrôle De L'historique
Suppression d'une entrée de la table de contrôle de l'historique 1. Affichez la page RMON History Control (Contrôle de l'historique RMON). 2. Cochez la case Remove (Supprimer) située sur la ligne correspondant à l'entrée d'historique à supprimer. 3. Cliquez sur Apply Changes (Appliquer les modifications). L'entrée est supprimée et le périphérique est mis à jour. Affichage de statistiques d'historique RMON à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : RMON Commands (Commandes RMON) ...
Page 360: Affichage De Statistiques Sur Une Entrée Spécifique De L'historique
Broadcast Packets (Paquets de diffusion) : indique le nombre total de paquets valides reçus qui ont été dirigés vers l'adresse de diffusion. Ce nombre n'inclut pas les paquets multidiffusion. Multicast Packets (Paquets multidiffusion) : indique le nombre total de paquets valides reçus qui ont été dirigés vers l'adresse de multidiffusion. Ce nombre n'inclut pas les paquets dirigés vers l'adresse de diffusion. CRC Align Errors (Erreurs de CRC et d'alignement) : indique le nombre total de paquets reçus dont la taille se situe entre 64 et 1518 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS), et possédant un FCS incorrect avec un nombre d'octets entier (erreur de FCS) ou non entier (erreur d'alignement). Undersize Packets (Paquets de longueur insuffisante) : indique le nombre total de paquets reçus dont le format était valide mais dont la longueur était inférieure à 64 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS). Oversize Packets (Paquets trop longs) : indique le nombre total de paquets reçus dont le format était valide mais dont la longueur dépassait 1518 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS). Fragments : indique le nombre total de paquets reçus de moins de 64 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS) et possédant un FCS incorrect avec un nombre d'octets entier (erreur de FCS) ou non entier (erreur d'alignement). Jabbers (Jabotages) : indique le nombre total de paquets reçus de plus de 1518 octets (sans les bits de synchronisation des trames mais avec les octets de contrôle FCS) et possédant un FCS incorrect avec un nombre d'octets entier (erreur de FCS) ou non entier (erreur d'alignement). Collisions : indique une évaluation optimale du nombre total de collisions détectées sur ce segment Ethernet. Utilization (Utilisation) : évalue l'utilisation réseau de la couche physique principale constatée sur une interface lors de la session d'échantillonnage. Cette valeur est représentée par un pourcentage. Affichage de statistiques sur une entrée spécifique de l'historique 1. Affichez la page RMON History Table (Table d'historique RMON). ...
Page 361: Ajout D'un Événement Rmon
Description : indique la description de l'événement définie par l'utilisateur. Event Type (Type d'événement) : permet de sélectionner un événement. Ce champ peut prendre les valeurs suivantes : Log (Journal) : indique que l'événement est une entrée de journal. Trap (Interruption) : indique que l'événement est une interruption. Log and Trap (Journalisation et Interruption) : indique que l'événement est à la fois une entrée de journal et une interruption. None (Aucun) : aucun événement. Time (Heure) : indique l'heure à laquelle l'événement s'est produit. Owner (Propriétaire) : identifie le commutateur ou l'utilisateur qui a défini l'événement. Remove (Supprimer) : si cette option est cochée, l'événement correspondant est supprimé de la table des événements. Ajout d'un événement RMON 1. Affichez la page RMON Event Control (Contrôle des événements RMON). 2. Cliquez sur Add (Ajouter). La page Add an Event Entry (Ajouter un événement) s'affiche. Figure 9-13. Page Add an Event Entry (Ajouter un événement) ...
Page 362: Suppression D'événements Rmon
Suppression d'événements RMON 1. Affichez la page RMON Event Control (Contrôle des événements RMON). 2. Sélectionnez l'événement à supprimer dans le menu déroulant Event Entry (Événement) et cochez l'option Remove (Supprimer). 3. Cliquez sur Apply Changes (Appliquer les modifications). L'entrée est supprimée et le périphérique est mis à jour. Définition des événements du commutateur à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous au chapitre suivant du document CLI Reference Guide (Guide de référence CLI) : RMON Commands (Commandes RMON) ...
Page 363: Ajout D'une Entrée Dans La Table Des Alarmes
Figure 9-16. Page RMON Alarms (Alarmes RMON) Cette page contient les champs suivants : Alarm Entry (Alarme) : permet de sélectionner une alarme spécifique dans le menu déroulant. OID (ID d'objet) : indique l'identificateur de l'objet. Counter Value (Valeur du compteur) : indique le nombre d'événements sélectionnés ayant été recensés. Sample Type (Type d'échantillon) : indique la méthode d'échantillonnage utilisée pour la variable sélectionnée et compare sa valeur aux seuils. Les valeurs possibles sont les suivantes : Delta (Différence) : soustrait la valeur du dernier échantillon de la valeur en cours. La différence entre ces valeurs est comparée au seuil. Absolute (Valeur absolue) : compare les valeurs directement avec les seuils à la fin de l'intervalle d'échantillonnage. Il s'agit de la valeur par défaut.Il s'agit du comportement par défaut. Rising Threshold (0-2147483647) (Seuil en hausse, 0 à 2147483647) : indique la valeur de hausse du compteur qui déclenche l'alarme de seuil en hausse. Le seuil en hausse est présenté dans la partie supérieure des histogrammes. Une couleur spécifique est associée à chaque variable contrôlée. La valeur par défaut est de 100. Rising Event (Événement déclenché en cas de hausse) : définit le mécanisme de signalement des alarmes (journalisation, interruption ou les deux). Si la journalisation est sélectionnée, aucun mécanisme d'enregistrement n'est activé sur le commutateur ni dans le système de gestion. Toutefois, si le commutateur n'est pas en cours de réinitialisation, l'événement est conservé dans la table des journaux du commutateur. Si l'option sélectionnée est Trap (Interruption), une interruption SNMP est générée et signalée au moyen du mécanisme correspondant. L'interruption peut être enregistrée à l'aide de ce même mécanisme. Falling Threshold (0-2147483647) (Seuil en baisse, 0 à 2147483647) : indique la valeur de baisse du compteur qui déclenche l'alarme de seuil en baisse. Le seuil en baisse est représenté dans la partie supérieure des histogrammes. Une couleur spécifique est associée à chaque variable contrôlée. La valeur par défaut est de 20. Falling Event (Événement déclenché en cas de baisse) : définit le mécanisme de signalement des alarmes (journalisation, interruption ou les deux). Si la journalisation est sélectionnée, aucun mécanisme d'enregistrement n'est activé sur le commutateur ni dans le système de gestion. Toutefois, si le commutateur n'est pas en cours de réinitialisation, l'événement est conservé dans la table des journaux du commutateur. Si l'option sélectionnée est Trap (Interruption), une interruption SNMP est générée et signalée au moyen du mécanisme correspondant. L'interruption peut être enregistrée à l'aide de ce même mécanisme.
Page 364: Suppression D'une Entrée De La Table Des Alarmes
3. Complétez les champs de cette page selon vos besoins. 4. Cliquez sur Apply Changes (Appliquer les modifications). L'alarme RMON est ajoutée et le périphérique est mis à jour. Affichage de la table des alarmes 1. Affichez la page RMON Alarms (Alarmes RMON). 2. Cliquez sur Show All (Afficher tout). La partie gauche de la table des alarmes RMON s'affiche. Figure 9-18.
Page 365: Statistiques Sur Les Ports
RMON Commands (Commandes RMON) Diagrammes La page Chart (Graphiques) contient des liens vers des pages Web qui permettent de visualiser les statistiques sous forme de graphiques. Pour afficher cette page, cliquez sur Statistics/RMON (Statistiques/RMON) ® Charts (Diagrammes) dans l'arborescence. Cette page contient des liens vers les fonctionnalités suivantes : Statistiques sur les ports Statistiques sur les LAG ...
Page 366: Affichage De Statistiques Sur Les Ports À L'aide Des Commandes Cli
4. Sélectionnez le type de statistiques dans le menu déroulant associé. 5. Sélectionnez un intervalle de rafraîchissement dans le menu Refresh Rate. 6. Cliquez sur Draw (Créer le graphique). Les statistiques sélectionnées sont présentées sous forme de graphique. Affichage de statistiques sur les ports à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) RMON Commands (Commandes RMON) GVRP Commands (Commandes GVRP) Statistiques sur les LAG La page LAG Statistics (Statistiques sur les LAG) permet d'afficher les statistiques relatives aux LAG sous forme de graphique. Pour afficher cette page, cliquez sur Statistics/RMON (Statistiques/RMON) ®...
Page 367: Affichage De Statistiques Sur Les Lag À L'aide Des Commandes Cli
3. Sélectionnez le type de statistiques dans le menu déroulant associé. 4. Sélectionnez un intervalle de rafraîchissement dans le menu Refresh Rate. 5. Cliquez sur Draw (Créer le graphique). Les statistiques sélectionnées sont présentées sous forme de graphique. Affichage de statistiques sur les LAG à l'aide des commandes CLI Pour plus d'informations sur les commandes CLI permettant d'exécuter cette fonction, reportez-vous aux chapitres suivants du document CLI Reference Guide (Guide de référence CLI) : System Management Commands (Commandes de gestion du système) RMON Commands (Commandes RMON) GVRP Commands (Commandes GVRP) Retour au sommaire ...
