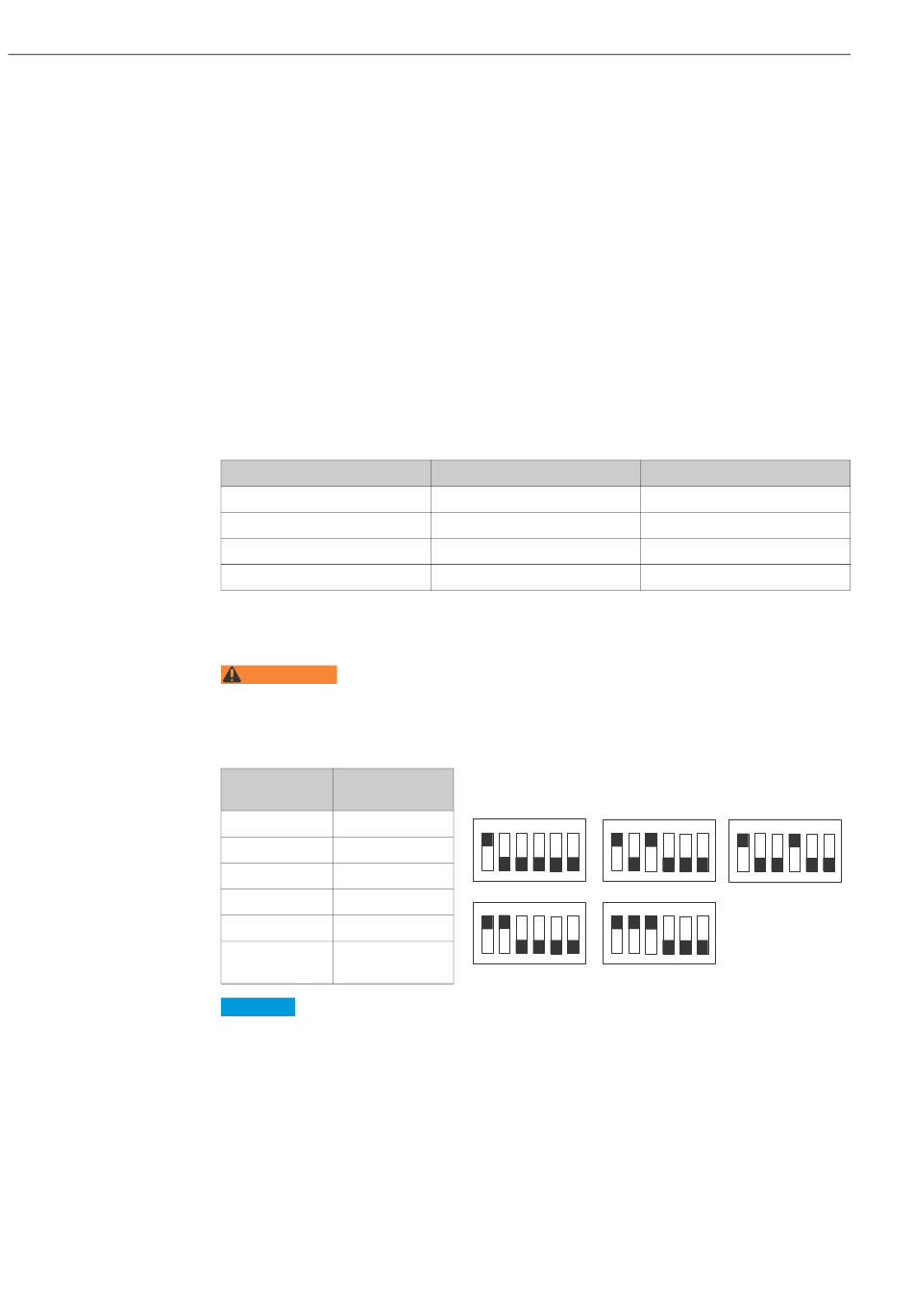

7 Mise en service
60
7.5 Communication à distance
7.5.1 Sortie numérique
L' a dresse de boucle désirée peut être définie pour la plupart des protocoles numériques dans G2V8H5
("Address"). La plage admissible pour le réglage varie en fonction du protocole installé dans le NMS5.
La plage s' é tend de 0 à 9, 00 à FF (FF est fixe pour le protocole MIC), ou de 1 à 247 pour Modbus.
• Le réglage de l' a dresse des protocoles WM550 et Mark Space se fait par l' i ntermédiaire de commu-
tateurs sur le module de communication interne du NMS5.
• Enraf BPM : plage d' a dresses entre 00 et 99. A-F n' e st pas disponible.
7.5.2 Réglage de la carte de communication Whessoe Matic 550
(WM550)
Réglage des cavaliers
Réglage des cavaliers pour la carte de communication WM550
Cavalier
J3 (mode)
J4 (test)
J6 (reset)
J7 (circuit de surveillance)
Si le reset du logiciel est requis ; J6 doit être ouvert.
Réglage de l'adresse d'appel
AVERTISSEMENT
Les adresses d' a ppel sont réglées mécaniquement à SW1 sur la carte de communication WM550 (pas
par la matrice de programmation NMS). Vérifier toutes les adresses d' a ppel avant le réglage.
Le tableau suivant montre le réglage des adresses.
Position du
Valeur
commutateur
1 1
2 2
3 4
4 8
5 16
MODE COMPA-
6
TIBLE
REMARQUE
Pour le réglage de la boucle de courant, voir manuel de mise en service pour Whessoe 1098 ou
RTU 8130.
Fonction
Utiliser EPROM [IC4]->court-circuit
Test du logiciel
Reset
Réglage du circuit de surveillance
Adresse d'appel = 1 Adresse d'appel = 5
ON ON
1 2 3 5 6
4
Adresse d'appel = 3 Adresse d'appel = 7
ON ON
1 2 3 5 6
4
Exemple de réglage
Proservo NMS5
Etat par défaut
Court-circuit
Court-circuit
Ouverture
Court-circuit
Adresse d'appel = 9
ON
1 2 3 5 6
4 1 2 3
1 2
3 4 5 6
Endress+Hauser
4 5 6
