Proservo NMS5
Endress+Hauser
Procédure de fixation du fil
1.
Poser le tambour de fil sur le bureau et fixer le fil avec du ruban adhésif en laissant env. 500 mm
de fil.

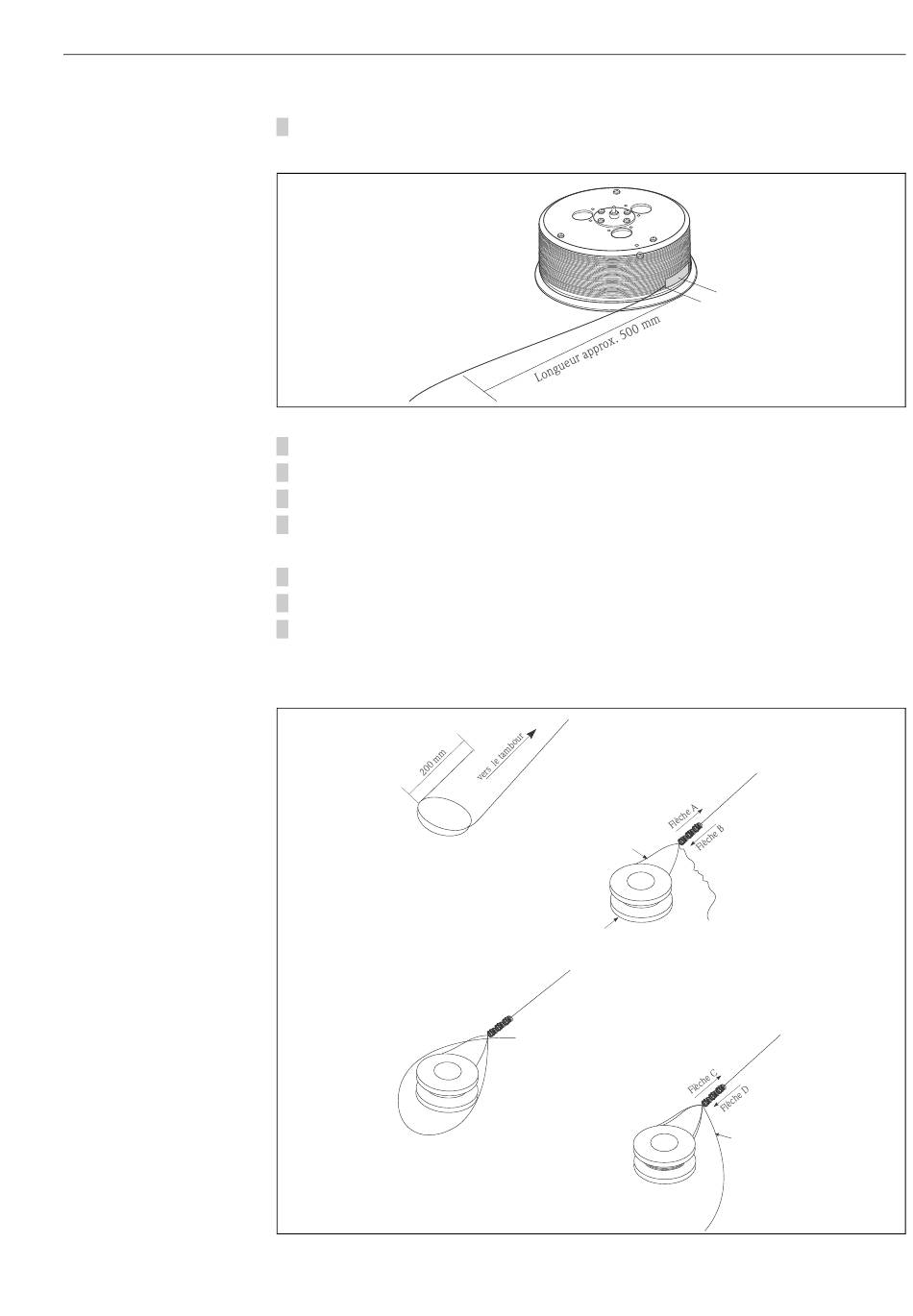

Figure 108 : Fil et tambour de fil
2.
Enrouler le fil en direction du tambour de fil, 2 fois autour de l' a nneau.
3.
Enrouler le fil 10 fois.
4.
Laisser un espace en forme de triangle et enrouler le fil 10 fois en direction de la flèche A.
5.
Enrouler le fil 10 fois en direction de la flèche B.
• Maintenir une certaine tension sur l' a nneau.
6.
Enrouler le fil 10 fois supplémentaires.
7.
Enrouler le fil 10 fois en direction de la flèche C.
8.
Enrouler le fil 10 fois en direction de la flèche D.
• Laisser environ 100 mm à 200 mm de fil pour le monter sur le displacer.
Ceci termine la procédure de fixation du fil.
Etape 2
Etape 6
Figure 109 : Fixation du fil
Etapes 3 à 5
Laisser un espace en forme de triangle.
Maintenir une certaine tension.
Etapes 7 à 8
14 Annexe
Ruban adhésif
100 mm à 200 mm
153
