Terminaison RS 485 MODBUS (COM- 5)
Procédure de réglage de l'interrupteur de terminaison
1.
Module de communication RS-485 jusqu' à 2008
Mettre tous les interrupteurs à glissière (4 bits) sur ON lorsque la terminaison est requise.

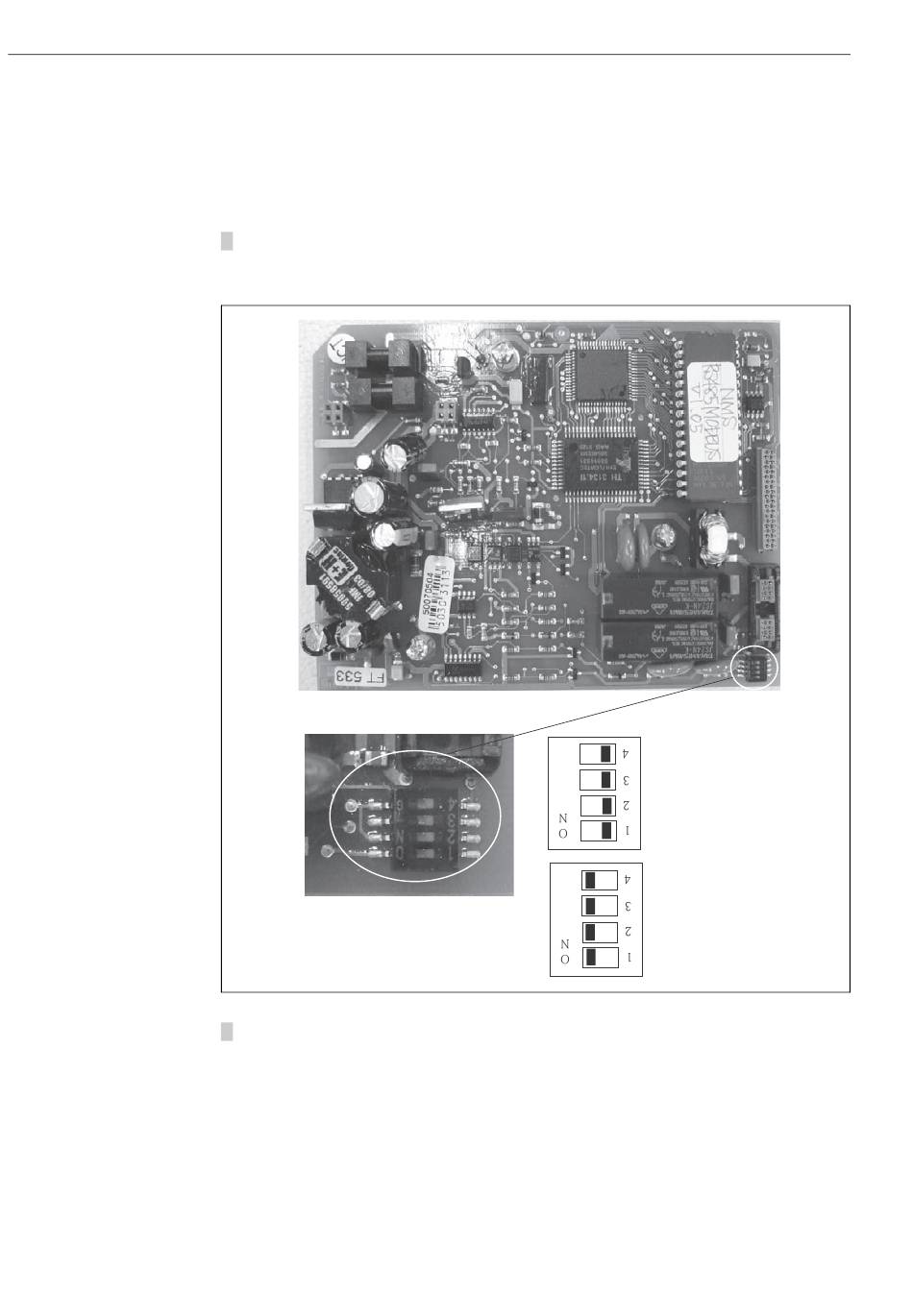

Figure 105 : Module de communication RS-485
2.
Module de communication COMM-5 RS-485 à partir de 2009
Proservo NMS5
Interrupteur de
terminaison OFF
Interrupteur de
terminaison ON
