BTL5-A/C/E1_ -M _ _ _ _ -SF-F _ _
Capteur de déplacement Micropulse - Forme à tige
4
Montage et raccordement (suite)
Montage du capteur de déplacement
ATTENTION
Limitations de fonctionnement
Un montage incorrect peut limiter le bon fonctionnement
du capteur de déplacement et entraîner une usure
prématurée.
► Seul un montage vertical par le haut est autorisé !
► La surface d'appui du capteur de déplacement
doit être parfaitement disposée sur la surface de
réception du flotteur et l'étanchéité doit être obtenue
par l'utilisation conjointe d'un joint et d'un serre-joint
Tri-Clamp.
► Effectuer le montage de manière à éviter que
la tige ne bute contre la paroi du récipient. Tout
déplacement latéral de la tige, par exemple dû à
des courants, doit être évité à l'aide d'un support
nettoyable approprié ou d'un positionnement dans le
réservoir.
1. Insérer le joint adapté (voir figure 4-4).
2. Poser le capteur de déplacement sur la surface de
réception de manière à couvrir le joint, afin de garantir
une étanchéité parfaite (voir figure 4-5).
3. Fixer le capteur de déplacement avec un serre-joint
Tri-Clamp 1 1/2" (voir figure 4-6).
8 français

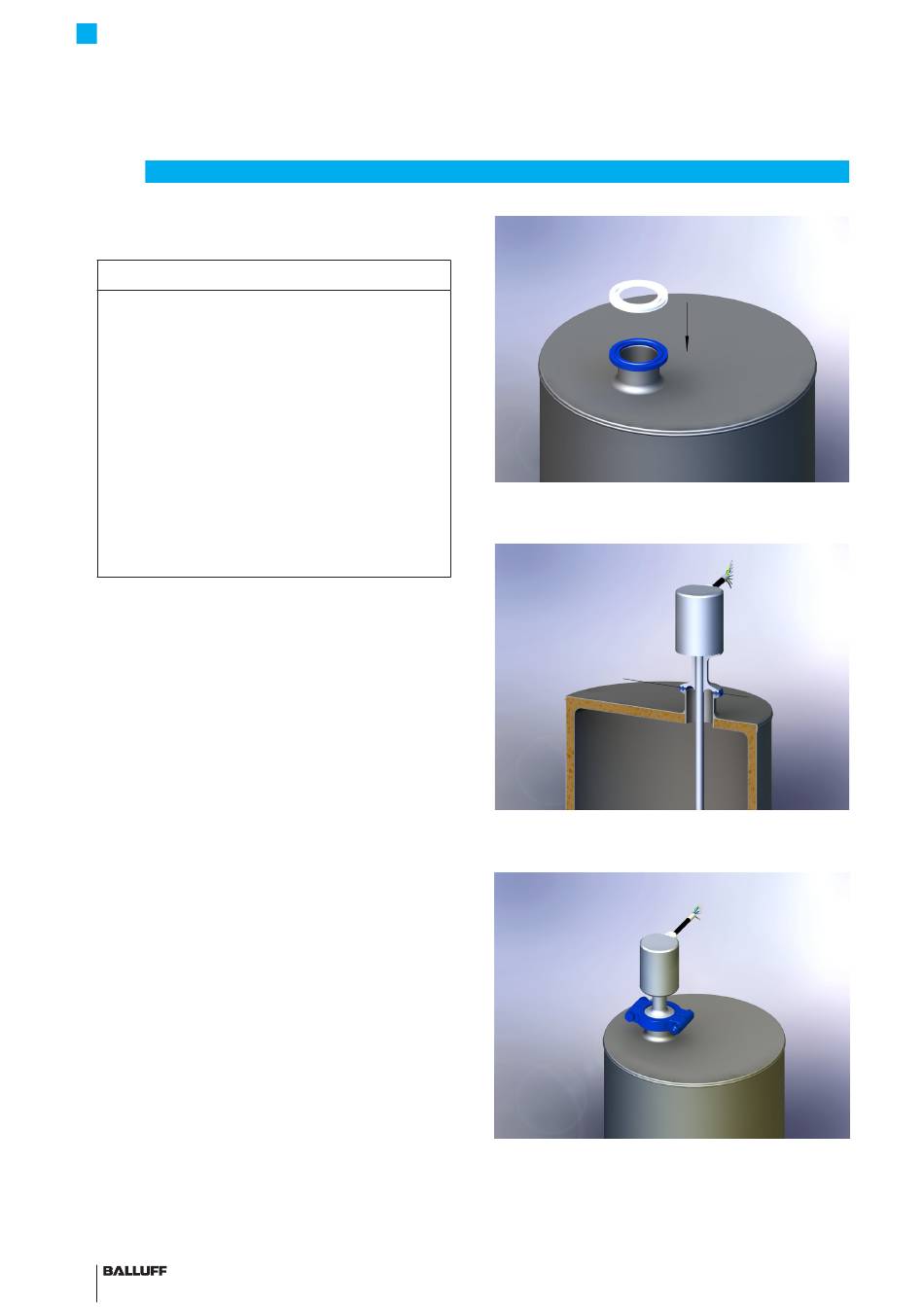

Fig. 4-4 : Insertion du joint
Surface d'appui
Fig. 4-5 : Montage du BTL
Fig. 4-6 : Fixation du BTL avec un Tri-Clamp 1 1/2"
