CONEXION DE LOS CABLES DE ALIMENTACION
ELECTRICA
ADVERTENCIA:
los códigos eléctricos aplicables tanto nacionales como locales y deben ser
instalados por personal calificado. Estos códigos pueden estipular el uso de una
caja de empalmes externa montada en el niple del transformador (modelo
nacional) y un dispositivo de desconexión en el cableado fijo de suministro de
corriente alterna que tenga una separación entre contactos de 3 mm como
mínimo en los polos de la línea y neutro. Asegúrese de que la unidad de
suministro de corriente alterna esté en la posición de OFF (Apagada) antes de
conectarla al programador. El cable usado para la conexión del programador
debe tener un aislamiento
105˚ C como mínimo.
Precaución: No conecte el programador a una fase de un sistema
eléctrico trifásico utilizado por una bomba u otro equipo eléctrico.
1. Asegúrese de haber desconectado la corriente en la fuente de
alimentación eléctrica.
2. Dirija el cable de alimentación de c.a. y el cable de toma a tierra del
equipo a través del conducto de cables hasta el programador.
3. En los modelos de 120 V c.a.: Conecte el cable de Alimentación al cable
Negro, el cable Neutro al cable Blanco y el cable de Tierra del equipo al
cable Verde. Vea la Figura 7A Cierre y asegure la tapa de la caja de
conexiones del conducto de cables.
En los modelos de 230/240 V c.a.: Retire la tapa que está instalada
directamente por debajo del transformador. Con un pequeño
destornillador de punta plana, asegure el cable de alimentación de
corriente alterna de la red al bloque de terminales de la manera siguiente:
Línea 1 a "L", Línea 2 a "N" y Tierra del equipo a.
Reinstale la tapa.

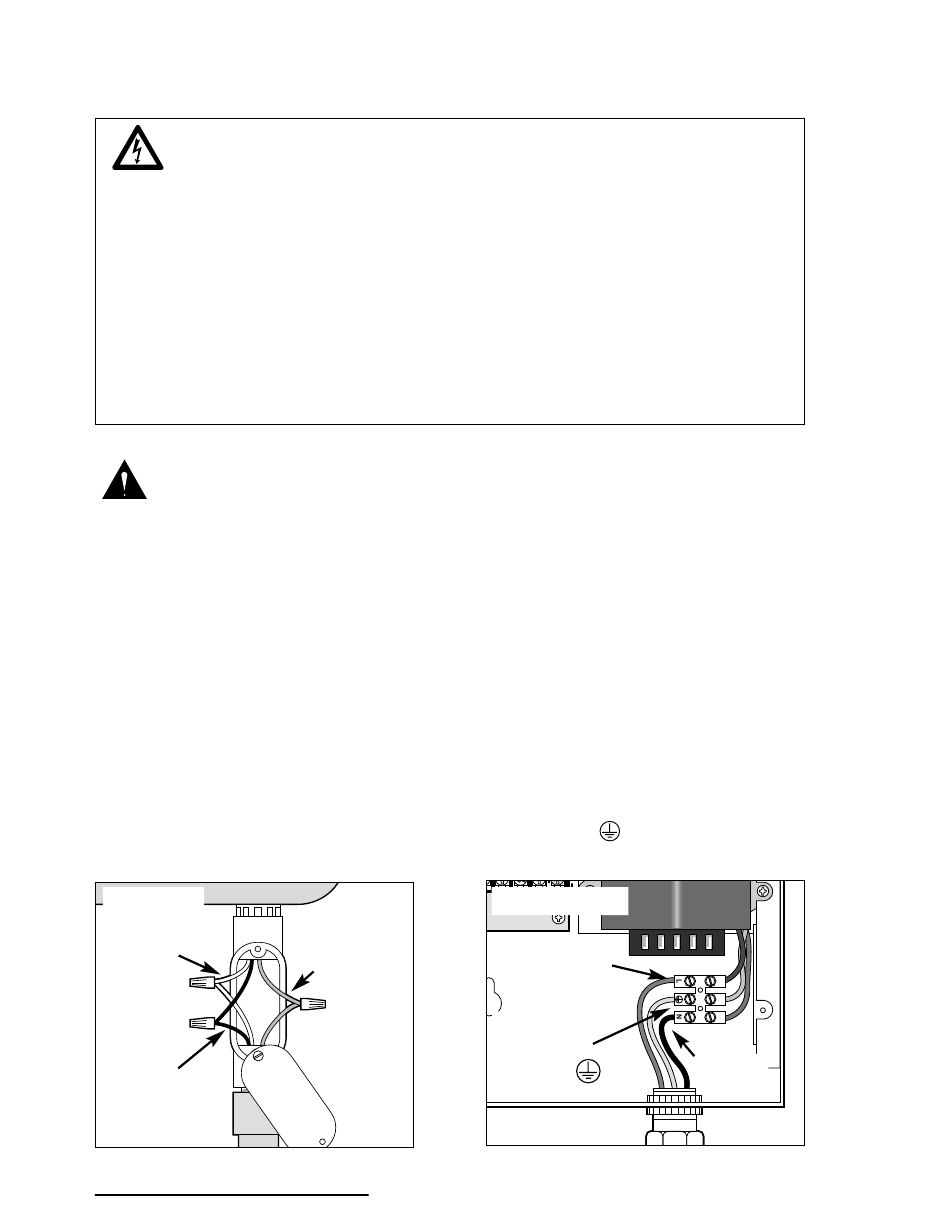

Figura 7A
Cable Neutro
al Blanco
Cable de
Alimentación
al Negro
4. Aplique energía eléctrica al programador.
Procedimientos de Instalación
56
Todos los componentes eléctricos deben satisfacer
homologado para resistir una temperatura de
Figura 7B
Cable de
Toma a
Tierra del
equipo al
Cable de Toma
Verde
a Tierra del
equipo a
Vea la Figura 7B.
Línea
1 a "L"
Línea
2 a "N"
