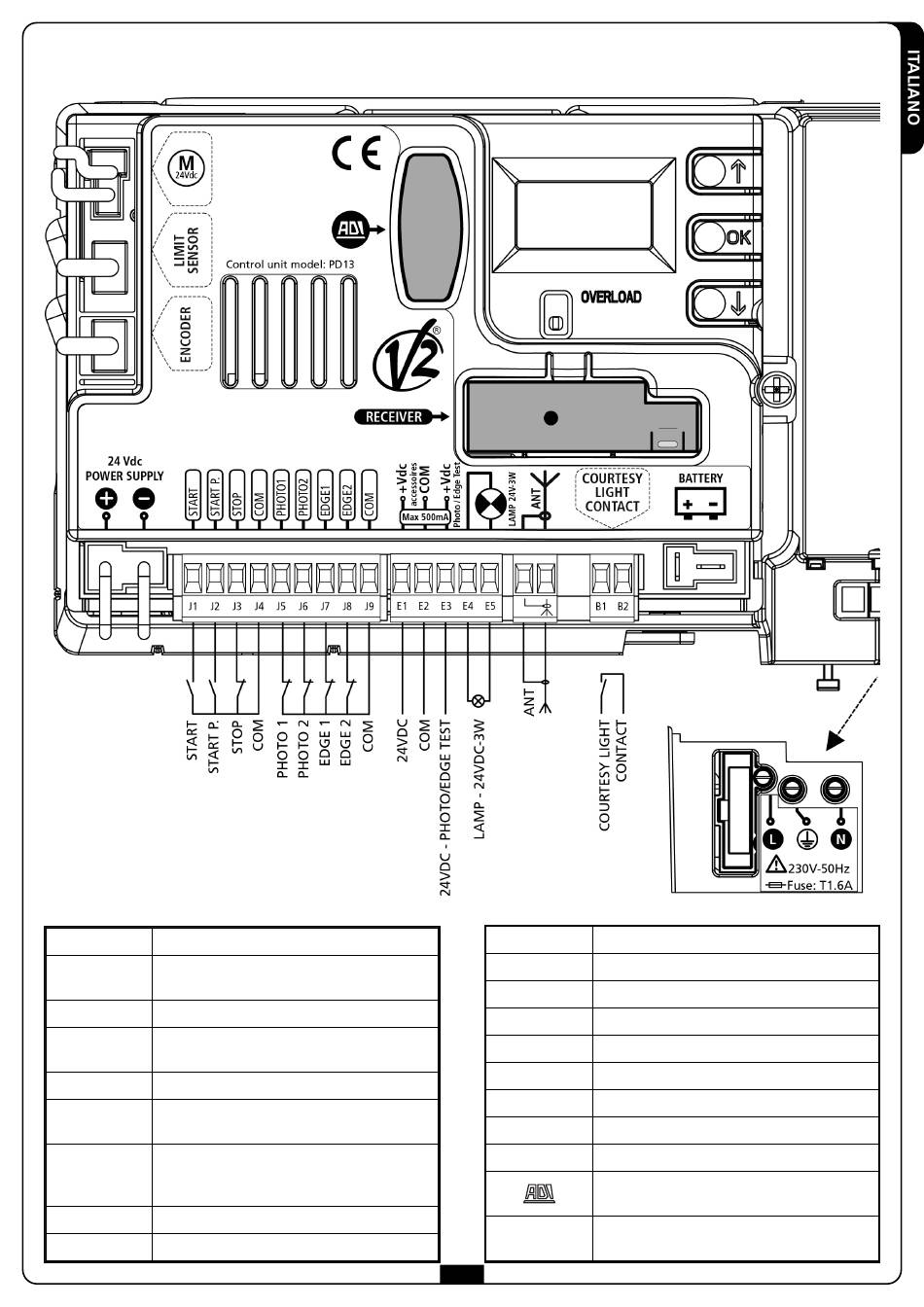

4.13 - RIEPILOGO COLLEGAMENTI ELETTRICI

B1 - B2 Luci di cortesia o lampeggiante 230VAC
Alimentazione +24Vdc per fotocellule ed altri
E1
accessori
E2 Comune alimentazione accessori (-)
Alimentazione +24Vdc - TX fotocellule/coste
E3
ottiche per Test funzionale
E4 - E5 Lampada spia o lampeggiante 24V
Comando di apertura per il collegamento di
J1
dispositivi tradizionali con contatto N.A.
Comando di apertura pedonale per il
J2 collegamento di dispositivi tradizionali con
contatto N.A.
J3 Comando di STOP. Contatto N.C.
J4 Comune (-)
J5 Fotocellula 1 (interna). Contatto N.C.
J6 Fotocellula 2 (esterna). Contatto N.C.
J7 Coste di tipo 1 (fisse). Contatto N.C.
J8 Coste di tipo 2 (mobili). Contatto N.C.
J9 Comune accessori (-)
A1 Schermatura antenna
A2 Centrale antenna
BATTERY Pacco batteria (cod. 161212)
RECEIVER Connettore per ricevitore MRx
Interfaccia per moduli ADI
Segnala un sovraccarico sull'alimentazione
OVERLOAD
degli accessori
