Page 24 de 418 Préparation de l'équipement en vue de son installation
Les unités modulaires sont regroupées en rangées

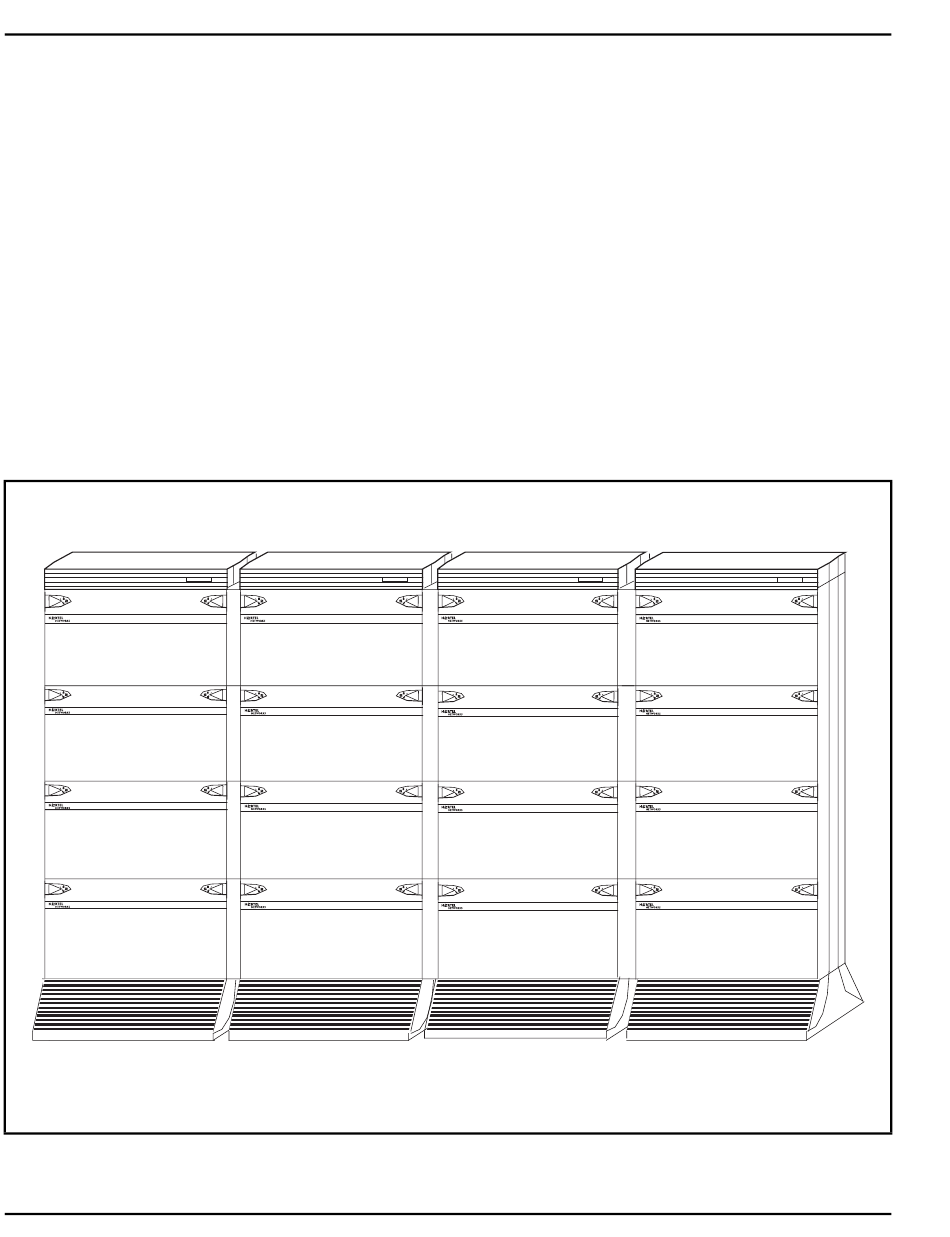

Figure 4
Rangée d'unités modulaires
UEM 3
UEM 2
UEM 1
UEM 0
(Mém. centr./rés. 1)
Unité modulaire 1
553-3001-210F Standard 16.00 Janvier 2002
Les unités modulaires sont regroupées en rangées. L'unité modulaire 0
contient toujours le module mémoire centrale/réseau 0. L'unité modulaire 1
est placée à gauche de l'unité modulaire 0 et contient TOUJOURS le module
mémoire centrale/réseau 1.
Les unités modulaires 0 et 1 sont placées à l'extrême gauche de la rangée (vue
avant). La numérotation des unités modulaires se poursuit à droite du module
mémoire centrale 0. Voir la Figure 4 à la page 24.
Des rangées supplémentaires sont configurées par rapport à l'unité modulaire
portant le numéro le moins élevé à l'extrême gauche et l'unité modulaire
portant le numéro le plus élevé à l'extrême droite (vue avant).

Vue avant

UEM 3
UEM 2
UEM 1
UEM 0
(Mém. centr./rés. 0)
Unité modulaire 0
UEM 3
UEM 2
UEM 1
UEM 0
Unité modulaire 2
UEM 3
UEM 2
UEM 1
UEM 0
Unité modulaire 3
553-A0140
