Connexion des câbles FIJI à FIJI

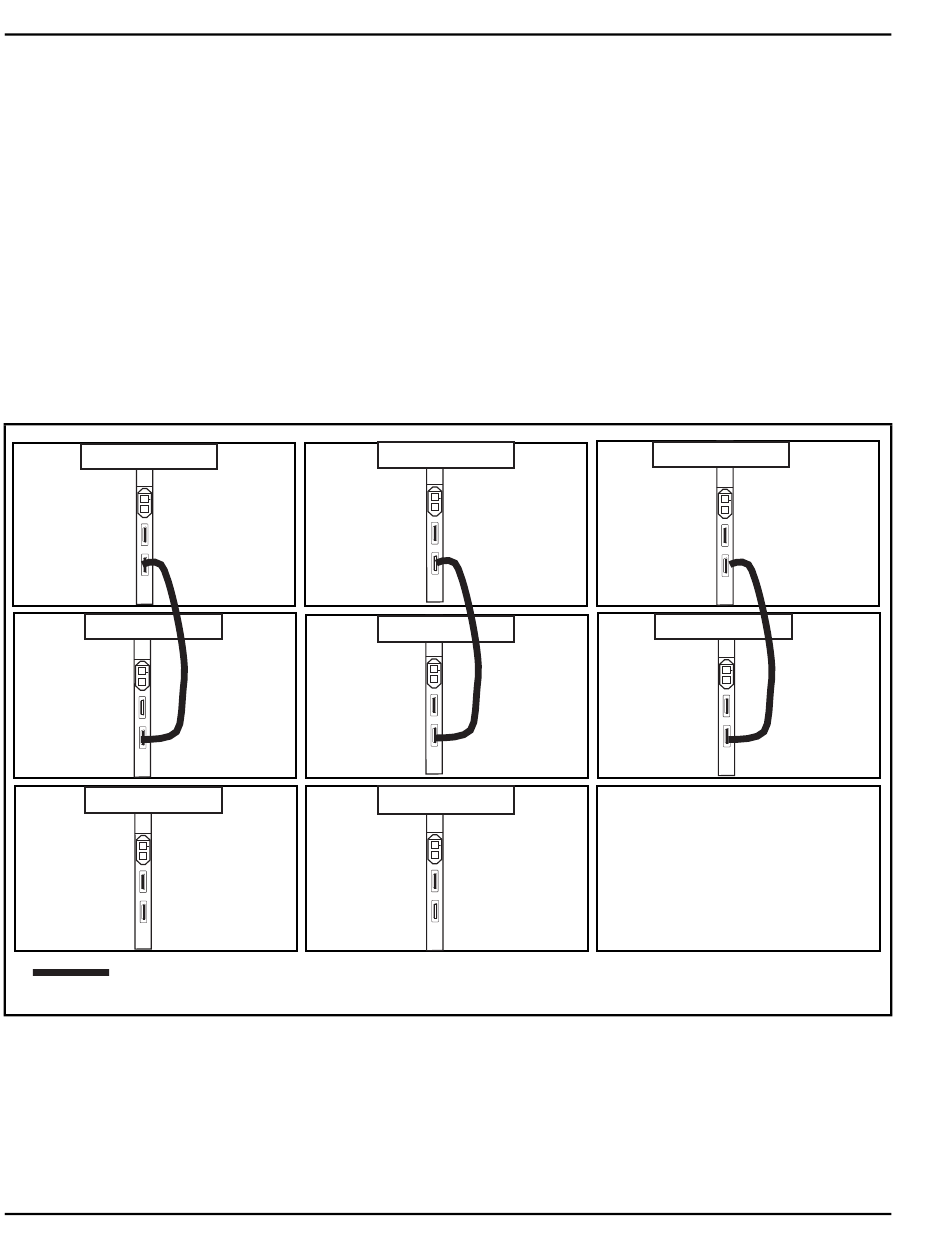

Figure 78
Connexions de FIJI châssis 0 à FIJI châssis 1
Groupe 1, châssis 1
Tx (J1)
Rx (J2)
J3
J4
Groupe 1, châssis 0
Tx (J1)
Rx (J2)
J3
J4
Groupe 0, châssis 1
Tx (J1)
Rx (J2)
J3
J4
Câble NTRC47AA
553-3001-210F Standard 16.00 Janvier 2002
Câblage de l'équipement commun
Les cartes FIJI des châssis 0 et 1 de chaque groupe réseau (excepté le
groupe 0) doivent être connectées directement avec un câble NTRC47AA
FIJI à sync FIJI.
1 Connecter un câble NTRC47AA de J4 à J4 des cartes FIJI de chaque
groupe réseau, excepté le groupe 0 (voir la Figure 78 à la page 168).
2 NE PAS connecter un câble dans le groupe 0. La connexion de FIJI
à FIJI dans le groupe 0 s'effectue dans le cadre des connexions de
contrôleur d'horloge décrites à la page 169.
Groupe 2, châssis 1
Tx (J1)
Rx (J2)
J3
J4
Groupe 2, châssis 0
Tx (J1)
Rx (J2)
J3
J4
Groupe 0, châssis 0
Tx (J1)
Rx (J2)
J3
J4
Groupe 3, châssis 1
Tx (J1)
Rx (J2)
J3
J4
Groupe 3, châssis 0
Tx (J1)
Rx (J2)
J3
J4
