Ajout d'un module à une unité modulaire Page 307 de 418
2 Couper l'alimentation au besoin :
• Dans le cas d'un système à courant alternatif, mettre le disjoncteur
principal de l'unité modulaire hors tension (position OFF, vers le
bas), à l'arrière du socle.
RISQUE D'ÉLECTROCUTION
En raison des risques d'électrocution dans les
systèmes à courant alternatif, l'alimentation de toute
l'unité modulaire doit être coupée. Une fois
l'alimentation coupée, l'unité modulaire n'exécute
plus aucune fonction.
• Dans le cas d'un système à courant continu, mettre le commutateur
du module d'alimentation et le disjoncteur situé à l'arrière du socle
hors tension (position OFF, vers le bas) pour le module ajouté.
3 Couper l'alimentation au couvercle :
• À la partie supérieure de l'arrière du module, débrancher le
connecteur d'alimentation orange du câblage d'alimentation du
module (voir la Figure 115 à la page 307). Appuyer sur les quatre
languettes (deux de chaque côté) et laisser tomber le connecteur
dans le module situé dessous.

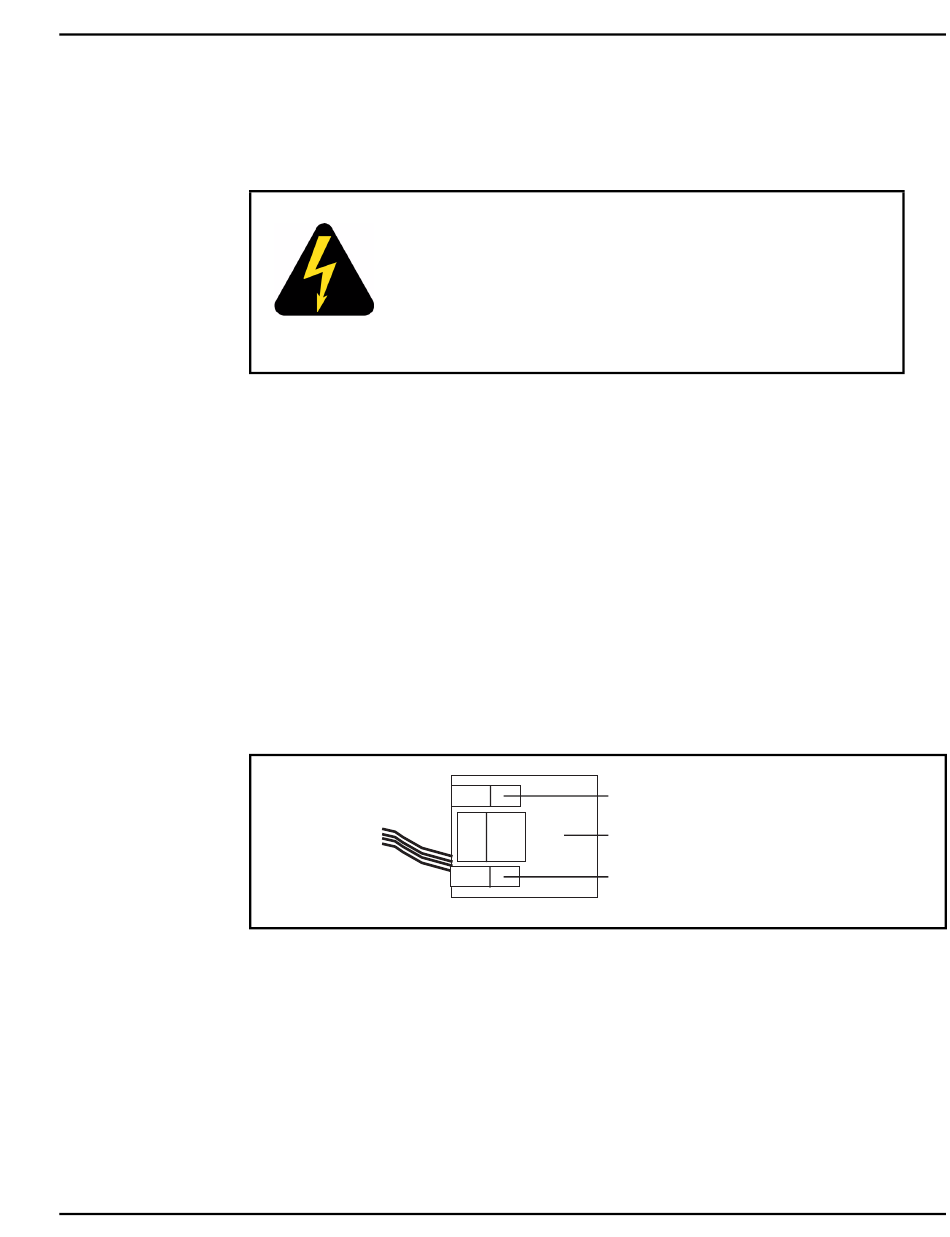

Figure 115
Emplacements des languettes de retrait du connecteur
d'alimentation orange
• Débrancher le câble de la carte de surveillance de système au
connecteur J2 sur la plaque de raccordement arrière.
Appuyer ici
Connecteur orange
Appuyer ici
553-5888F
553-5888
Procédures d'installation du système
