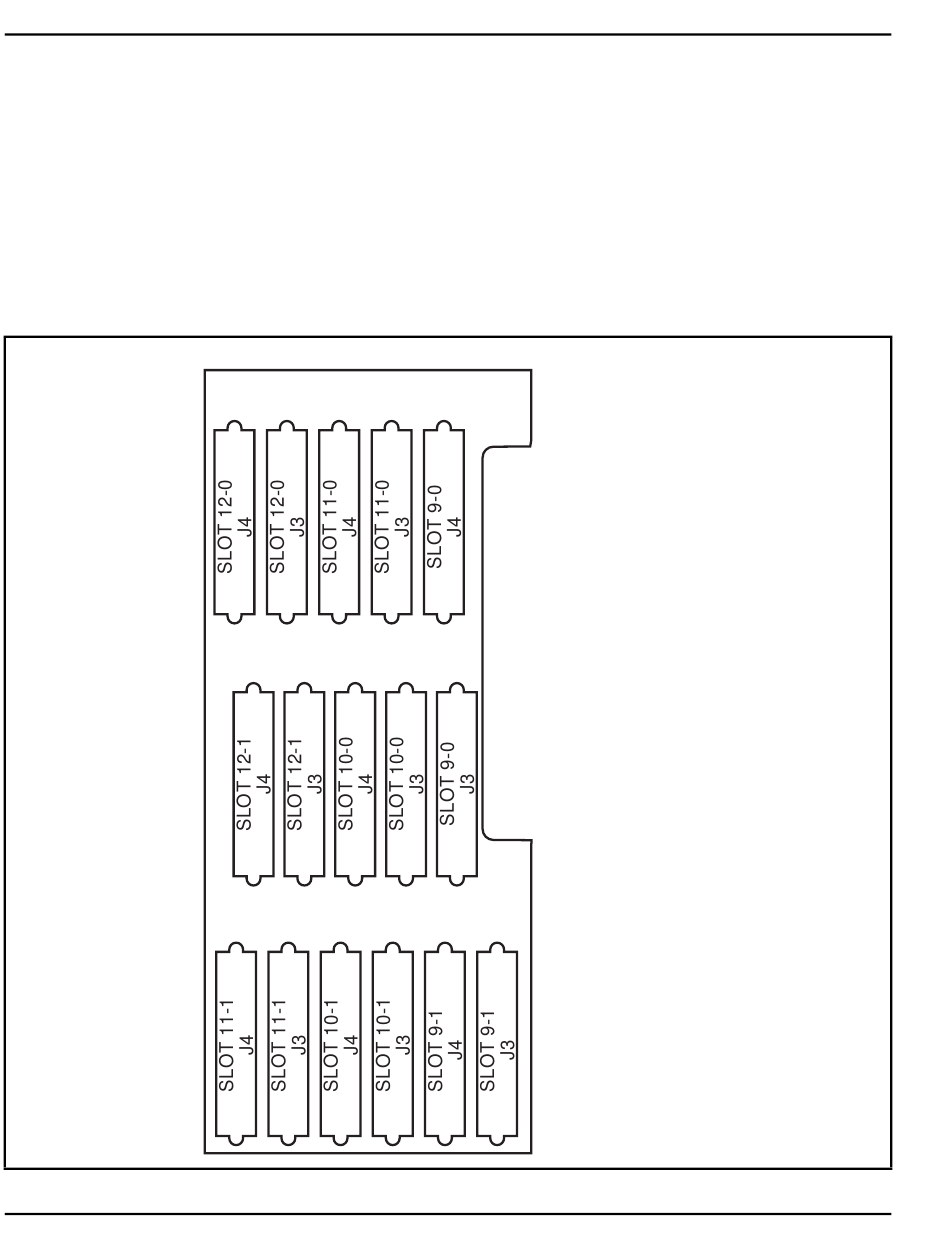

Figure 87
Tableau de raccordement 3PE (module mémoire centrale/réseau)
553-3001-210F Standard 16.00 Janvier 2002
Câblage des modules et liaisons multiplex réseau
Connexions entre les cartes cCNI et le tableau de
raccordement 3PE
Les connexions des emplacements et des accès des cartes cCNI sont
étiquetées sur le tableau de raccordement 3PE. Voir la Figure 87 à la page
182. Chaque carte 3PE est connectée au moyen de deux câbles : l'un vers J3
et l'autre vers J4. Le Tableau 18 à la page 181 spécifie le groupe réseau
raccordé à chaque emplacement.
SLOT 12-0 SLOT 12-0 SLOT 11-0
J4 J3 J4
SLOT 12-1 SLOT 12-1 SLOT 10-0
J4 J3 J4
SLOT 11-1 SLOT 11-1 SLOT 10-1
J4 J3 J4
Encoche pour
emplacement 9-0, J3 et J4 :
connexions directes à la
plaque de raccordement arrière
SLOT 11-0 SLOT 9-0
J4
J3
du module mémoire centrale/
SLOT 10-0 SLOT 9-0
J3 J3 réseau (d'origine)
SLOT 10-1 SLOT 9-1 SLOT 9-1
J3 J4 J3
553-9490A
