5.8.1
Raccord de l´alimentation en gaz de protection
Pos. Symbole Description
1
2
3
4
•
Poser la bouteille de gaz protecteur sur le support pour bouteilles et la sécuriser contre une éventuelle
chute à l'aide d'une chaîne de sécurité !
•
Avant de raccorder le détendeur à la bouteille de gaz, ouvrir légèrement la vanne de cette dernière
afin d'évacuer toute éventuelle impureté.
•
Monter le détendeur sur la vanne de la bouteille de gaz.
•
Vissez l'écrou raccord du raccord du tuyau de gaz du côté sortie du décompresseur.
•
Fixer le raccord du tuyau de gaz au raccord G1/4.
•
Visser le tuyau de gaz au détendeur de façon à ce que le raccord soit étanche au gaz.
Installer le tuyau de gaz avec l'écrou raccord G1/4" sur la connexion correspondante du poste de
•
soudage ou du dévidoir (selon le modèle).
099-000167-EW502
27.01.2016
0
Régulateur détenteur
Bouteille de gaz protecteur
Côté de sortie du décompresseur
Vanne bouteille
Structure et fonctionnement

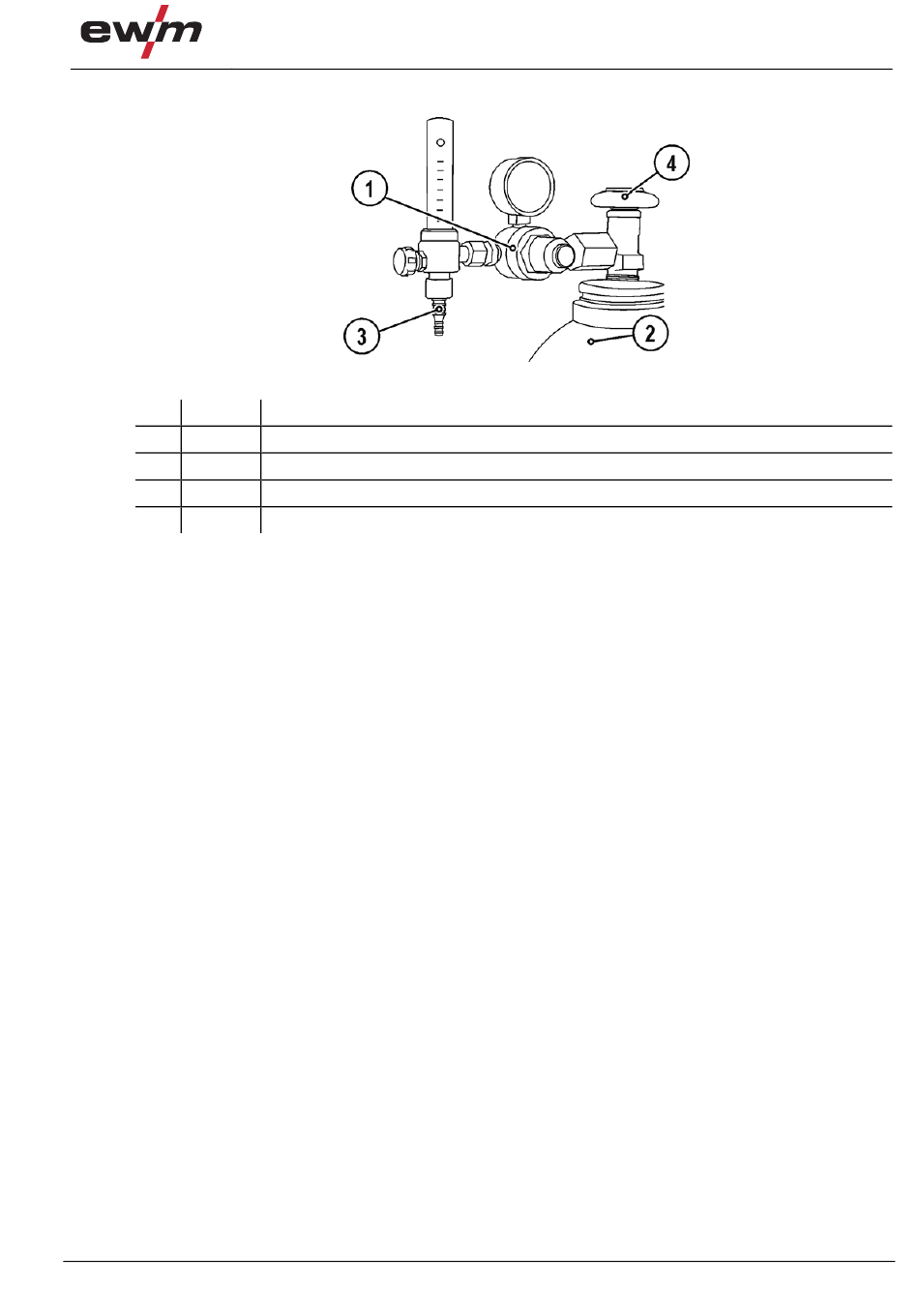

Illustration 5-5
Alimentation en gaz de protection
27
