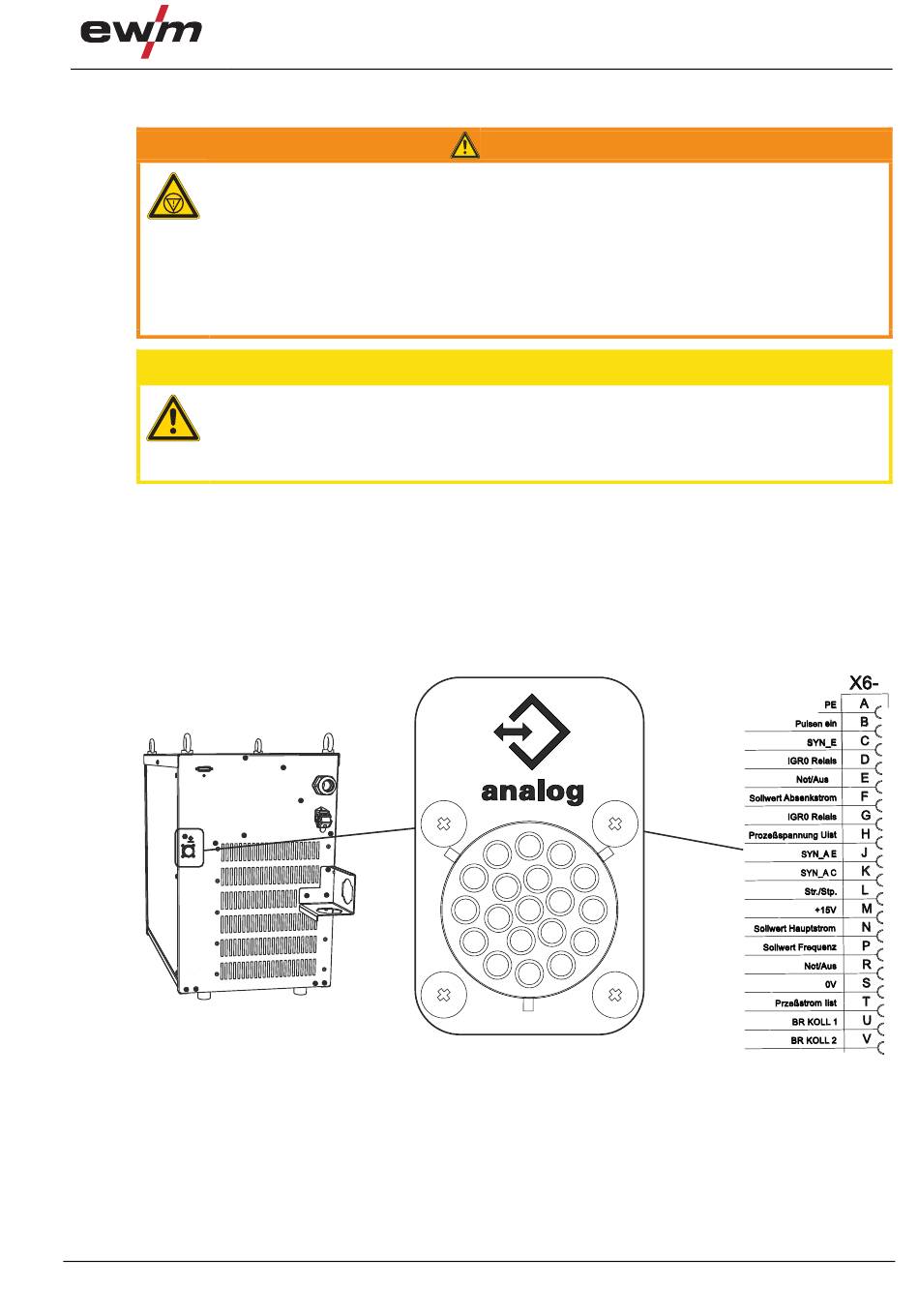

5.14.5 Interface d'automatisation
Les dispositifs de coupure externes (interrupteur d'arrêt d'urgence) n'ont aucune
fonction !
Si le circuit d'arrêt d'urgence est commandé par un dispositif de coupure externe par le
biais de l'interface soudage mécanisé, le générateur doit être réglé en conséquence.
Sinon, la source de courant ignore les dispositifs de coupure externes et ne s'arrête
pas !
•
Retirer le pont enfichable 1 (cavalier 1) se trouvant sur le circuit imprimé T320/1, M320/1
ou M321 !
Endommagement du poste dû à des lignes pilotes non blindées !
Les lignes pilotes non blindées peuvent endommager la source de courant et les
accessoires.
•
Utilisez uniquement des lignes pilotes déparasitées !
Les sources de courant de soudage se distinguent par un niveau de sécurité très élevé.
Ce niveau de sécurité élevé est préservé lors de l'utilisation d'appareils périphériques pour le soudage
mécanique si ces appareils périphériques remplissent les mêmes critères, en particulier en matière
d'isolation par rapport à l'alimentation électrique.
Ceci est assuré par l'utilisation de transformateurs conformes VDE 0551.
Les générateurs de soudage sont préparés en série pour les applications automatiques.
Pour les applications simples, des entrées de commande et des contacts de relais sans potentiel sont
disponibles sur les interfaces de soudage mécanisé.
099-000167-EW502
27.01.2016
Structure et fonctionnement
AVERTISSEMENT
ATTENTION
A
B
M
C
L
N
P
U
D
V
K
R
T
S
E
J
F
H
G
Illustration 5-18
Interfaces
