Si disponible :
•
Verrouiller les raccords des tuyaux d'eau de refroidissement dans les raccords rapides à obturation :
reflux rouge sur raccord rapide à obturation, rouge (reflux réfrigérant) et
montée bleu sur raccord rapide à obturation, bleu (montée réfrigérant).
Respectez la documentation des accessoires !
5.9.1.1

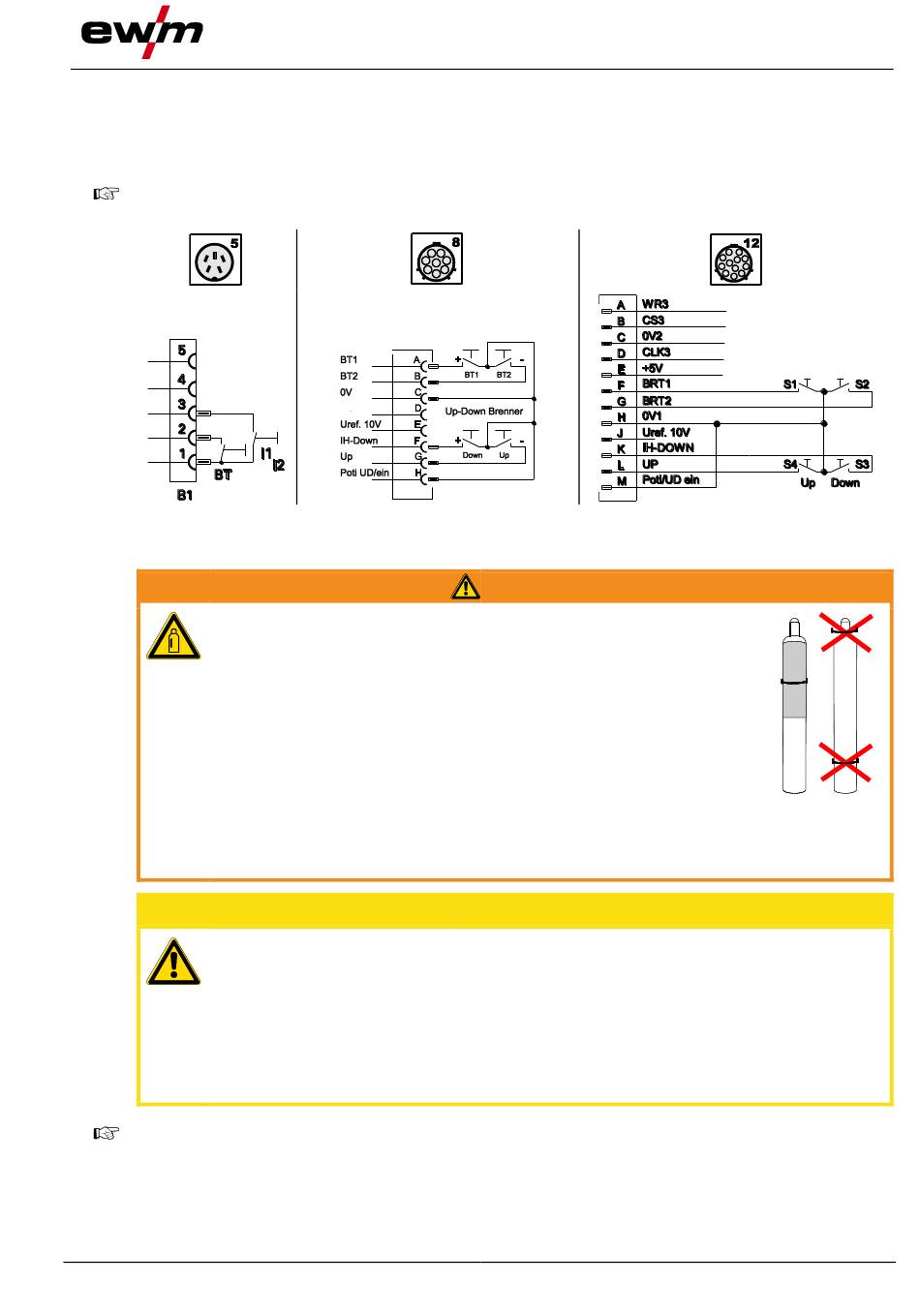

Variantes de raccord à la torche, raccordements
5.9.2
Alimentation en gaz de protection
Risque de blessure en cas de mauvaise manipulation des bouteilles de
gaz de protection !
Une mauvaise manipulation ou une fixation insuffisante des bouteilles
de gaz de protection peuvent entraîner des blessures graves !
•
Les éléments de fixation doivent être parfaitement ajustés au pourtour
des bouteilles !
•
La fixation doit se situer au niveau de la moitié supérieure de la bouteille
de gaz de protection !
•
Aucune fixation ne doit être réalisée au niveau de la vanne de la bouteille
de gaz de protection !
•
Suivre les indications du fabricant de gaz et respecter la réglementation
sur le gaz sous pression !
•
Eviter tout échauffement de la bouteille de gaz de protection !
Dysfonctionnements au niveau de l'alimentation en gaz de protection !
Pour obtenir des résultats optimaux en matière de soudage, l'alimentation en gaz de
protection doit pouvoir s'effectuer sans entrave depuis la bouteille de gaz de protection
jusqu'à la torche de soudage. En outre, toute obturation de cette alimentation peut
entraîner la destruction de la torche !
•
Remettre en place le couvercle de protection jaune si le raccord en gaz de protection n'est
pas utilisé !
•
Tous les raccords en gaz de protection doivent être imperméables au gaz !
Avant de raccorder le régulateur-détendeur à la bouteille de gaz, ouvrez légèrement la valve de la
bouteille afin d'évacuer d´éventuelles impuretés.
5.9.2.1
Raccord de l´alimentation en gaz de protection
•
Placer la bouteille de gaz protecteur sur un support de bouteille prévu à cet effet.
•
Fixer la bouteille de gaz protecteur au moyen d'une chaîne.
099-000121-EW502
29.06.2015
Structure et fonctionnement
Illustration 5-8
AVERTISSEMENT
ATTENTION
Procédé de soudage TIG
33
