Structure et fonctionnement
Soudage simultané des deux côtés, types de synchronisation
5.14.2 Synchronisation par câble (fréquence 50Hz à 200Hz)

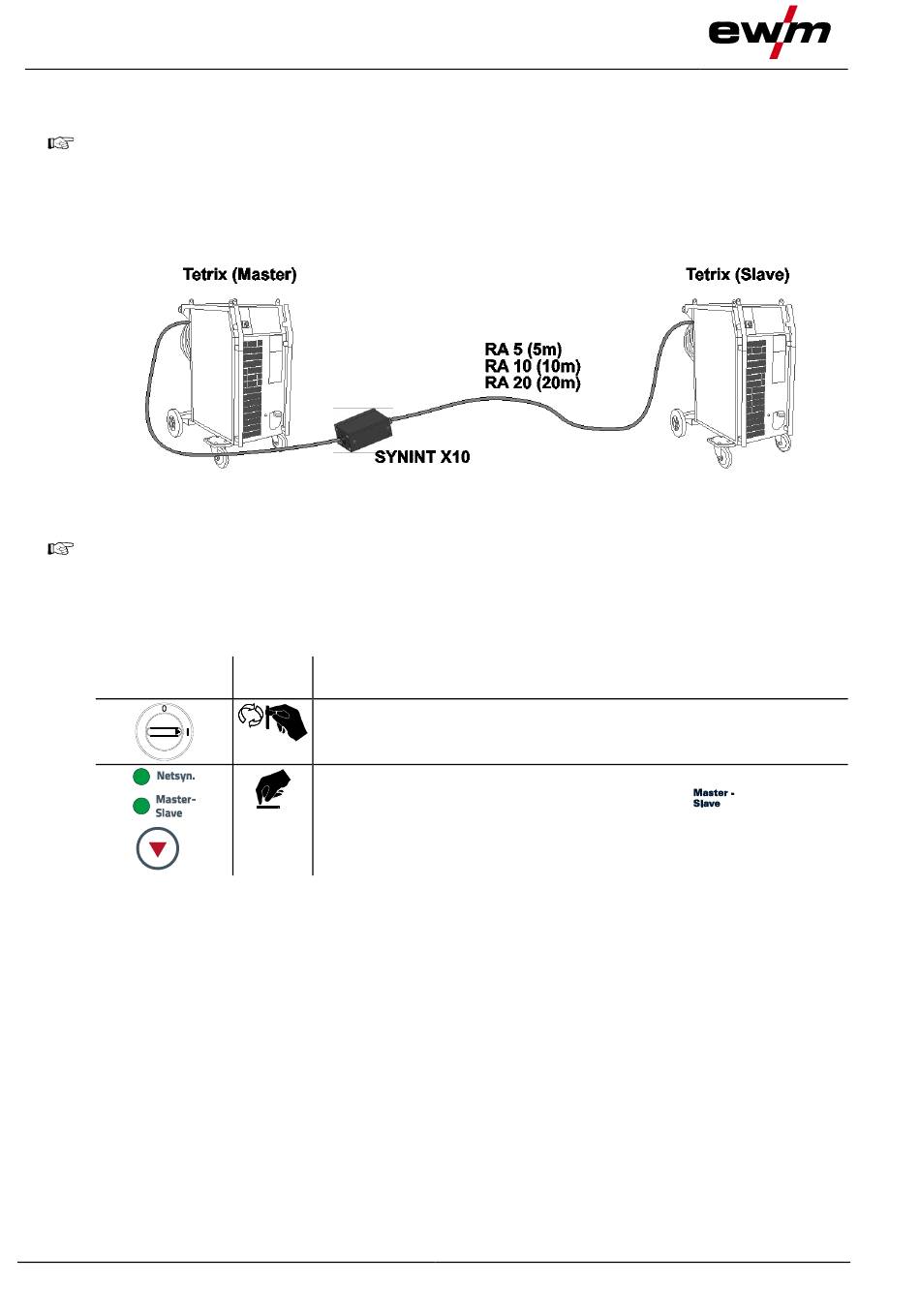

Cette application décrit la synchronisation (mode maître - esclave) avec deux postes de la série
TETRIX. Les composants suivants sont requis :
•
Interface de synchronisation SYNINT X10
•
Ligne pilote (câble de connexion) de longueur correspondante
•
Les deux postes de soudage doivent être équipés de l´interface automatique TIG 19 broches
(en option) !
•
Brancher la prise de raccord de l´interface de synchronisation SYNINT X10 à l´interface automatique
TIG 19 broches se trouvant à l´arrière d´un poste de soudage de la série TETRIX (maître).
Le poste désigné comme « maître » est le poste raccordé à l´interface de synchronisation à l´aide
du câble de raccord court. Les fréquences CA TIG sont réglées sur ce poste et transmises au
second poste (esclave).
•
Brancher la rallonge RA (5 m, 10 m ou 20 m) entre l´interface et l´interface automatique TIG 19
broches du second poste de soudage.
Élément de
commande
82
Action
Résultat
Mise sous tension du poste
Sélection du paramètre « Types de synchronisation ».
Maintenir le bouton appuyé jusqu'à ce que le voyant
Ce réglage doit être effectué sur les deux postes.
s'allume.
099-000121-EW502
29.06.2015
