Connecteur PARALLEL

Le connecteur de la face arrière permet une
PARALLEL
commande externe de cette unité. L'assignation des
broches est la suivante.
N° broche Fonction
1 Masse
2 LECTURE/Flash 1
3 STOP/Flash 2
4 ENREGISTREMENT/Flash 3
5 SAUT AVANT/Flash 4
6 SAUT ARRIÈRE/Flash 5
7 CHARGEMENT FLASH (STOP)
8 DÉMARRAGE AU FADER
9 Témoin (Tally) FLASH
10 Témoin (Tally) PRÊT
11 Témoin (Tally) ENREGISTREMENT
12 Témoin (Tally) STOP
13 Témoin (Tally) LECTURE
14 Sélection TÉLÉCOMMANDE
15 PAUSE/Flash 6
16 RAPPEL (CALL)/Flash 7
17 AUX1/Flash 8
18 AUX2/Flash 9
19 AUX3/Flash 10
20 Page Flash
21 Réservé
22 Témoin (Tally) CF1
23 Témoin (Tally) EN LIGNE
24 Témoin (Tally) CF2
25 +5 V*
In : entrée de commande, pour le contrôle du transport
Circuit interne, +5V pull-up
Fonctionne avec commandes basses d'au moins 50 ms
Out : sortie de commande, pour l'envoi d'un témoin (tally)
Le circuit interne est à collecteur ouvert (impédance
de sortie 10 Ω)
Sortie de commande basse en fonctionnement
Force diélectrique 20 V, courant électrique 35 mA
maximum
+5 V : courant maximal fourni de 50 mA
*
NOTE
• Les fonctions de la broche 7 CHARGEMENT FLASH (STOP) sont
CHARGEMENT FLASH à l'arrêt et STOP durant la lecture et en
pause.
• Quand la sélection de télécommande (broche 14) a un statut
haut, les broches d'entrée qui ont deux commandes séparées
par un "/" (broches 2–6 et 15–19) dans le tableau ci-dessus
effectuent la première des deux fonctions de la liste, et peuvent
être utilisées comme des contrôleurs parallèles conventionnels.
Quand cette broche a un statut bas, les broches d'entrée listées
ci-dessus fonctionnent comme des touches de démarrage
2 – Noms et fonctions des parties
instantané (flash). De plus, les assignations des touches seront
les suivantes en fonction du statut haut/bas de la broche 20.
Bas
In/Out Bas

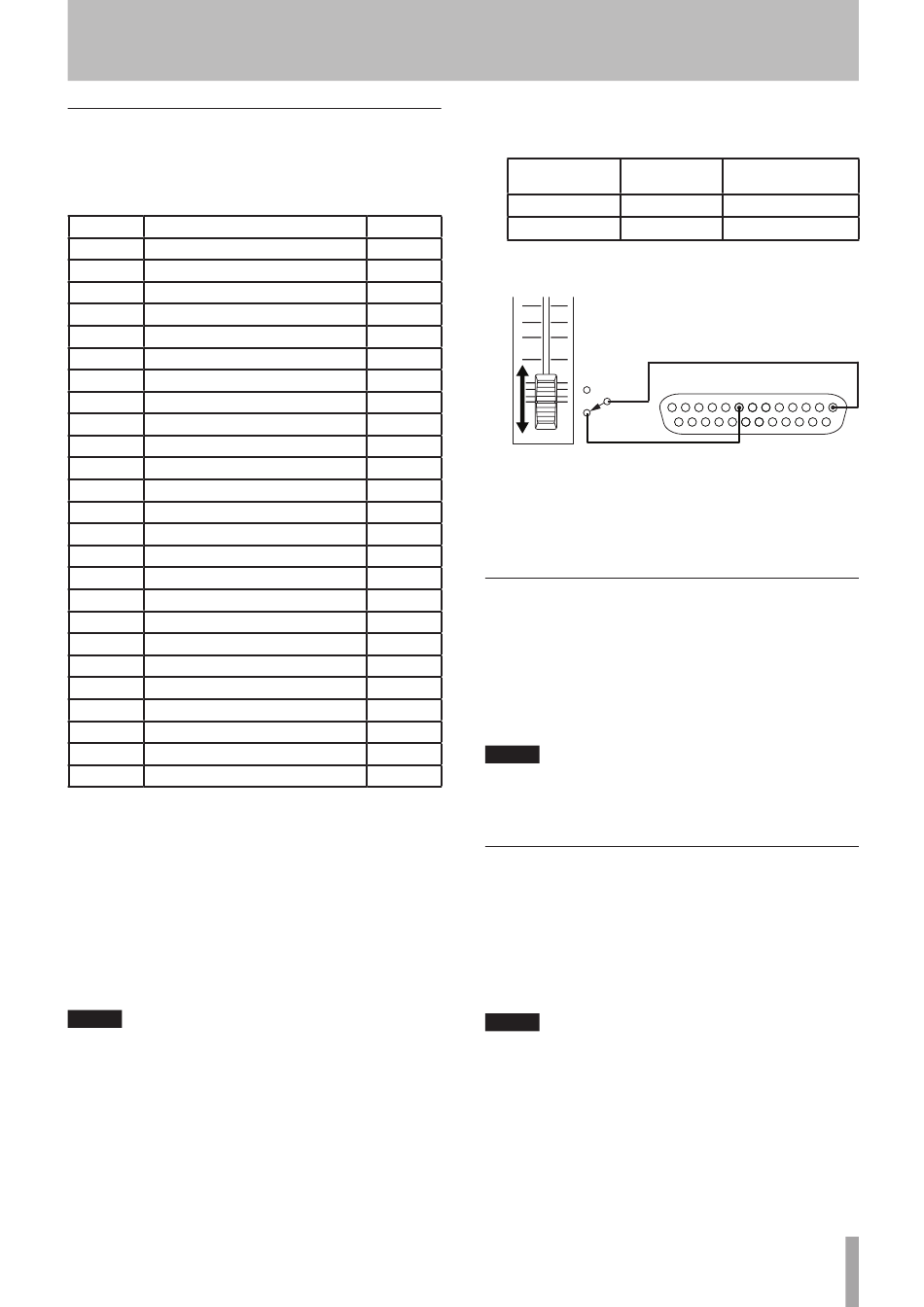

• L'exemple suivant est celui d'une connexion utilisant un fader
In
pour lancer et arrêter la lecture de cet appareil.
In
In
In
In
In
In
Out
Out
Out
Out
Pour des informations sur l'assignation des fonctions
Out
AUX1-3 (broches 17-19), voir "Onglet PARALLEL" dans
In
l'écran REMOTE SETUP en page 48.
In
In

Connecteur RS-232C

In
Le connecteur RS-232C de la face arrière peut être
In
branché à un connecteur RS-232C d'un ordinateur pour
In
permettre à ce dernier de piloter cette unité.
In
Faites les réglages relatifs à la communication en page
RS-232C de l'écran REMOTE SETUP (voir "Page RS-232C"
Out
en page 48).
Out
Out
NOTE
Veuillez contacter l'assistance clientèle TASCAM pour des
informations sur le protocole de commande RS-232C de cet
appareil.
Connecteur RS-422
Vous pouvez commander cette unité à distance en reliant
le connecteur RS-422 de sa face arrière à un contrôleur ou
éditeur compatible avec le protocole SONY P2 (RS-422).
Faites les réglages relatifs à la communication en page
RS-422 de l'écran REMOTE SETUP (voir "Page RS-422" en
page 48).
NOTE
Veuillez contacter l'assistance clientèle TASCAM pour des
informations sur la compatibilité du protocole de cet appareil.
