5

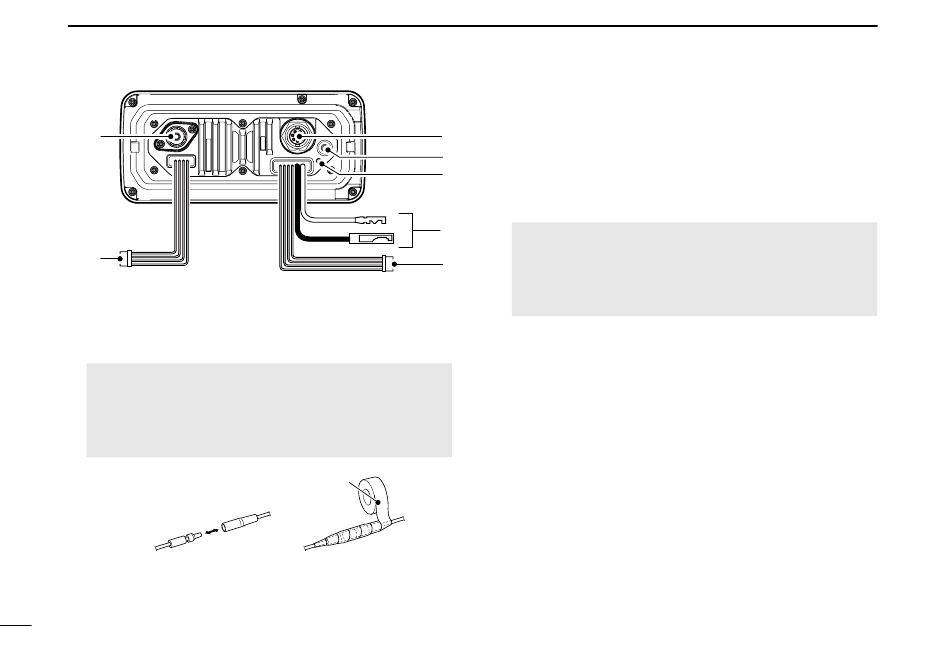

CONEXIONES
q
w
4 CONECTOR DE ALIMENTACIÓN DE CC
Se conecta a una fuente de alimentación de CC de 13,8 V.
(+: Rojo, –: Negro)
PRECAUCIÓN: Tras conectar el cable de alimentación
de CC, los cables NMEA o los cables del altavoz
externo, cubra el conector y los cables con cinta de
vulcanización, tal como se muestra a continuación,
para impedir la entrada de agua en la conexión.
Cinta de vulcanización de goma
41
5 TERMINAL DE TIERRA
Se conecta a la toma a tierra de una embarcación para
evitar descargas eléctricas e interferencias de otros
u
equipos. Utilice un tornillo PH M3 × 6 (suministrado por el
y
usuario).
t
6 CONECTOR DE ANTENA GPS
Se conecta a la antena GPS suministrada.
r NOTA: Asegúrese de que la antena GPS esté colocada
en una posición en la que la antena GPS tenga una
e
vista clara para recibir señales desde los satélites y
asegurada utilizando la cinta adhesiva de doble cara
suministrada.
7 CLAVIJA DEL MICRÓFONO DE COMANDO
IC-M423GE: Se conecta a un micrófono de comando
opcional.
IC-M400BBE: Se conecta a un micrófono de comando
suministrado.
L El firmware del micrófono de comando se actualizará de
forma automática cuando esté conectado al transceptor.
