3. Monte a tampa (1) no módulo EPS e proceda à ligação elétrica (2).
4. Desloque o clipe fixo no cabo para o respetivo orifício no suporte EPS.
Nota importante:
Durante todas as operações de montagem é imprescindível ter em atenção o binário de aperto
indicado.
T
5. Recline cuidadosamente o banco sobre as costas. Certifique-se de que o banco é colocado sobre
uma superfície limpa e suave, para o que mesmo não fique danificado nem sujo.
6. Fixe o adaptador para tubo de cablagem (1) ao clipe do rebordo (2) fixo na cablagem no adaptador
RECARO e ao clipe do rebordo (4) na consola original. Tenha em atenção a disposição dos cabos
ilustrada na figura.
7. Monte a ligação de ar (3) do adaptador para tubo de cablagem na ligação de ar na consola.
RECARO Automotive Seating
1
4

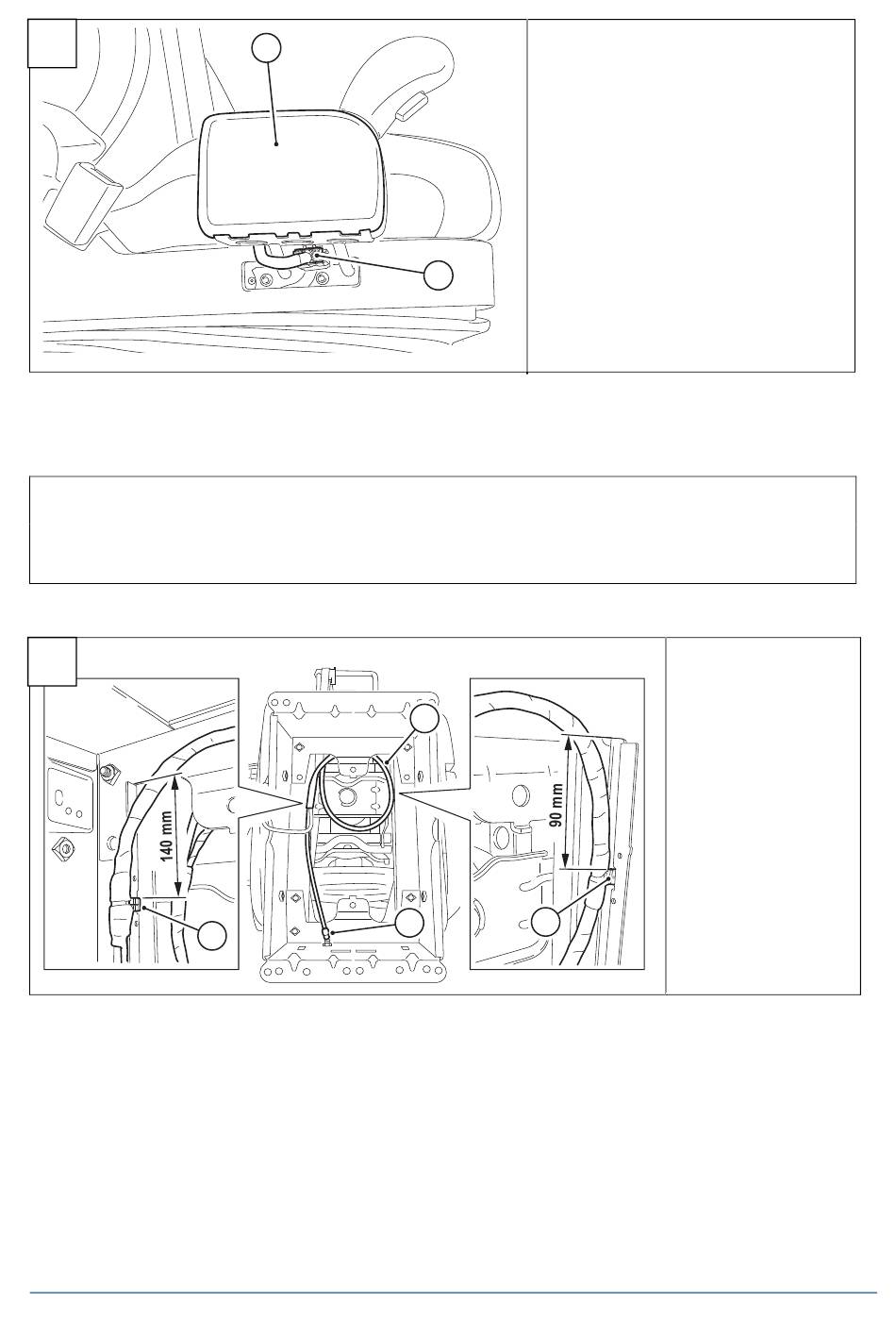

1 Tampa
2 Ligação elétrica
2
K0323
1
2
3
1 Adaptador para tubo
de cablagem
2 Clipe do rebordo
3 Ligação de ar
4 Clipe do rebordo
K0333
