Configuration
Connexions

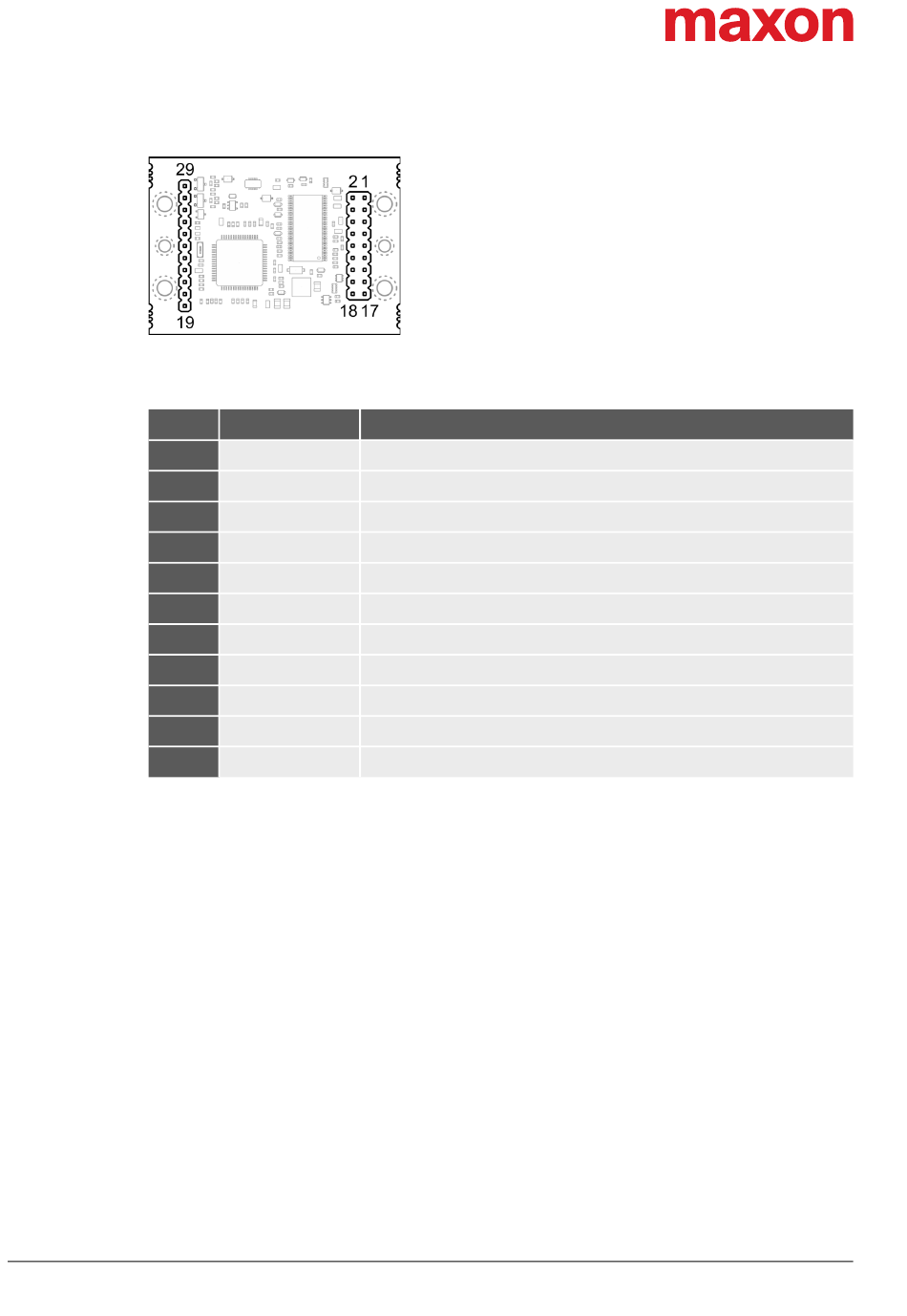

Illustration 3-6 Affectation des broches
Broche
19
20
21
22
23
24
25
26
27
28
29
Tableau 3-9
3-18
Signal
DigIN/DigOUT4 Entrée/sortie numérique 4
DigIN/DigOUT3 Entrée/sortie numérique 3
DigIN2 Entrée numérique 2
DigIN1 Entrée numérique 1
GND Mise à la terre
AnOUT2 Sortie analogique 2
AnOUT1 Sortie analogique 1
AnIN2− Entrée analogique 2, signal négatif
AnIN2+ Entrée analogique 2, signal positif
AnIN1− Entrée analogique 1, signal négatif
AnIN1+ Entrée analogique 1, signal positif
Affectation des broches & câblage (broches 19-29)
Description
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
