Configuration
Connexions
3.3.4.3
Tension d'entrée
Tension maximum d'entrée
0 logique
1 logique
Résistance d'entrée
Courant d'entrée avec 1 logique
Retard de commutation

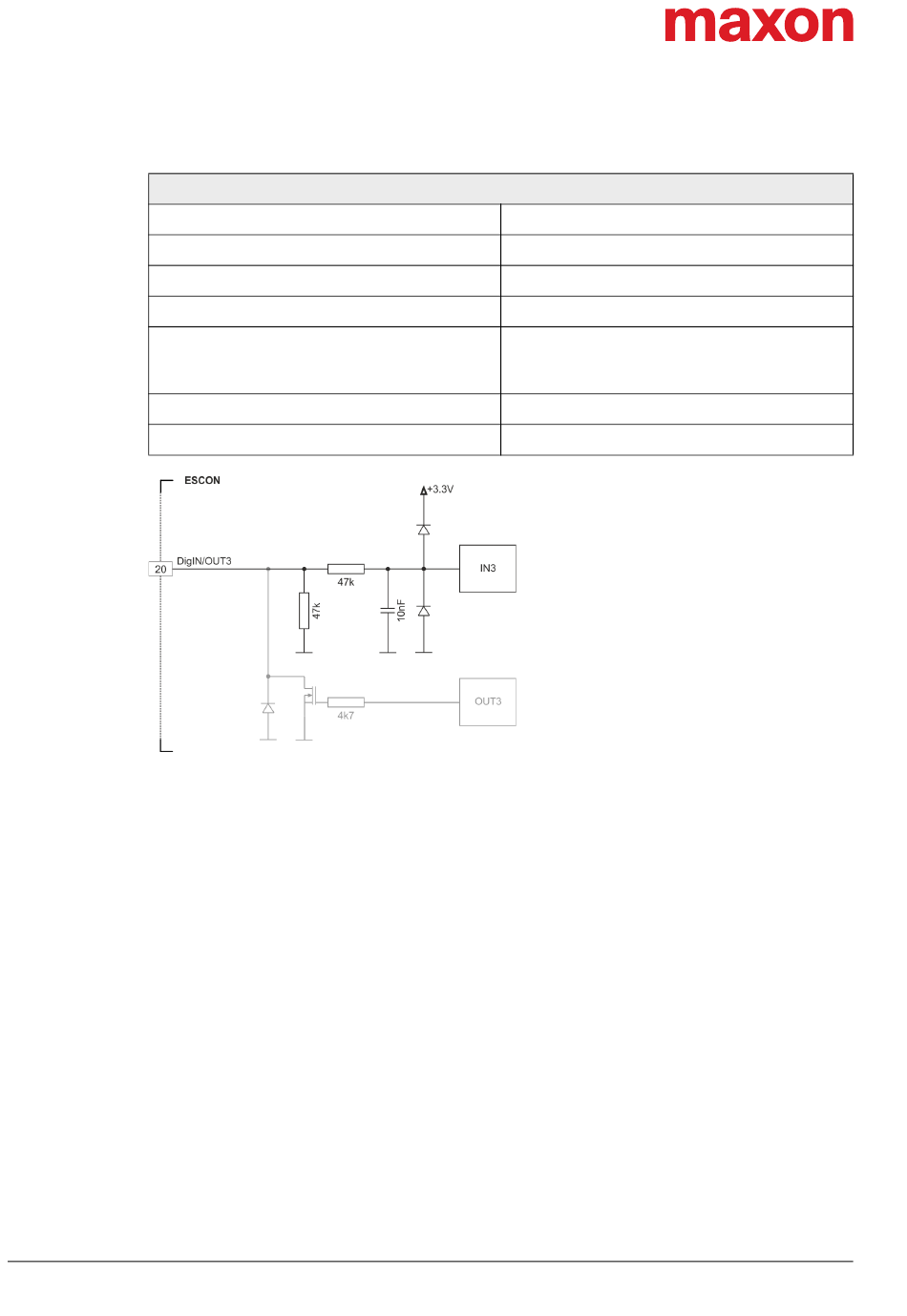

Illustration 3-12 Commutation DigIN3 (dans le principe, s'applique aussi à DigIN4)
3-24
Entrées/sorties numériques 3 et 4
DigIN
0...36 VDC
+36 VDC
typique <1,0 V
typique >2,4 V
typique 47 kΩ (<3,3 V)
typique 38,5 kΩ (@ 5 V)
typique 25,5 kΩ (@ 24 V)
typique 130 µA @ +5 VDC
<8 ms
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
