Guide de configuration de la carte mère
ESCON Module 50/8 Motherboard (586048)
5.7.2.3
Les commutations intégrées et adaptées des capteurs à effet Hall font appel à un «Schmitt-Trigger» à sortie
open collector (sortie du collecteur non connectée).

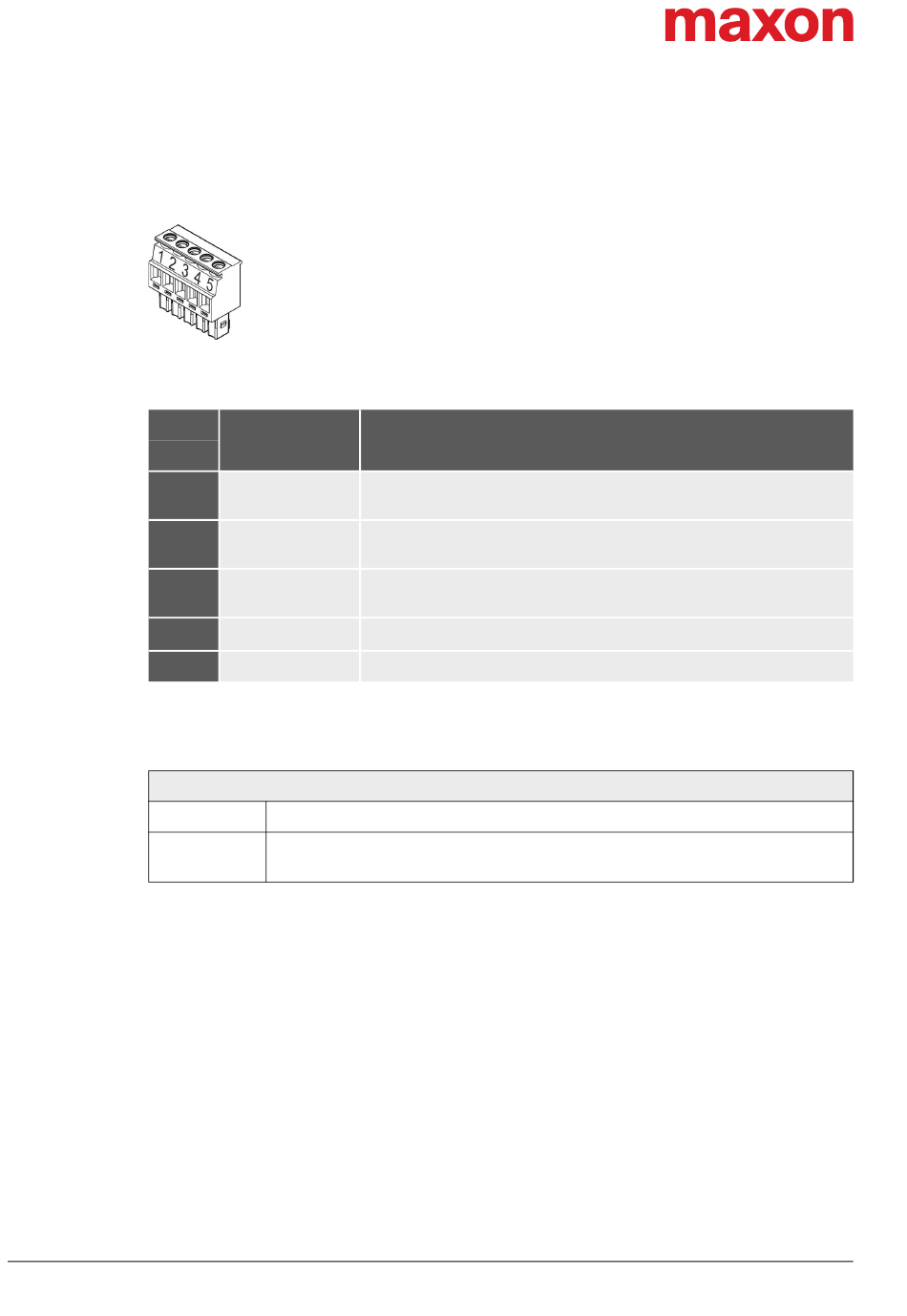

Illustration 5-33 ESCON Module 50/8 MoBo – Connecteur mâle capteur à effet Hall J3
J3
Broche
Tableau 5-21
Type
Câbles adaptés
Tableau 5-22
5-46
Capteur à effet Hall (J3)
Signal
Capteur à effet Hall
1
1
Capteur à effet Hall
2
2
Capteur à effet Hall
3
3
4 +5 VDC
5 GND
ESCON Module 50/8 MoBo – Connecteur mâle capteur à effet Hall J3 - Affectation des bro-
ches
Borne à vis LP enfichable, 5 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module 50/8 MoBo – Connecteur mâle capteur à effet Hall J3 – Spécification & ac-
cessoires
Capteur à effet Hall 1, entrée
Capteur à effet Hall 2, entrée
Capteur à effet Hall 3, entrée
Tension d'alimentation capteur à effet Hall (+5 VDC; I
Mise à la terre
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Description
30 mA)
≤
L
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
