Guide de configuration de la carte mère

Affectation des broches

5.4 Affectation des broches
Pour obtenir des indications détaillées, consulter Chapitre "3.3 Connexions" à la page 3-17.
5.5 Caractéristiques techniques
Pour obtenir des indications détaillées, consulter Chapitre "2 Spécifications" à la page 2-9.
5.6 Schéma coté
Pour accéder au schéma coté, consulter Illustration 2-3 à la page 2-13.
5.7

ESCON Module 50/8 Motherboard (586048)

La carte mère «ESCON Module 50/8 Motherboard» (désignée plus loin par ESCON Module 50/8 MoBo)
disponible représente l'alternative à une carte mère conçue par l'utilisateur. Elle comporte toutes les
connexions nécessaires, disposées sur des blocs de jonction.

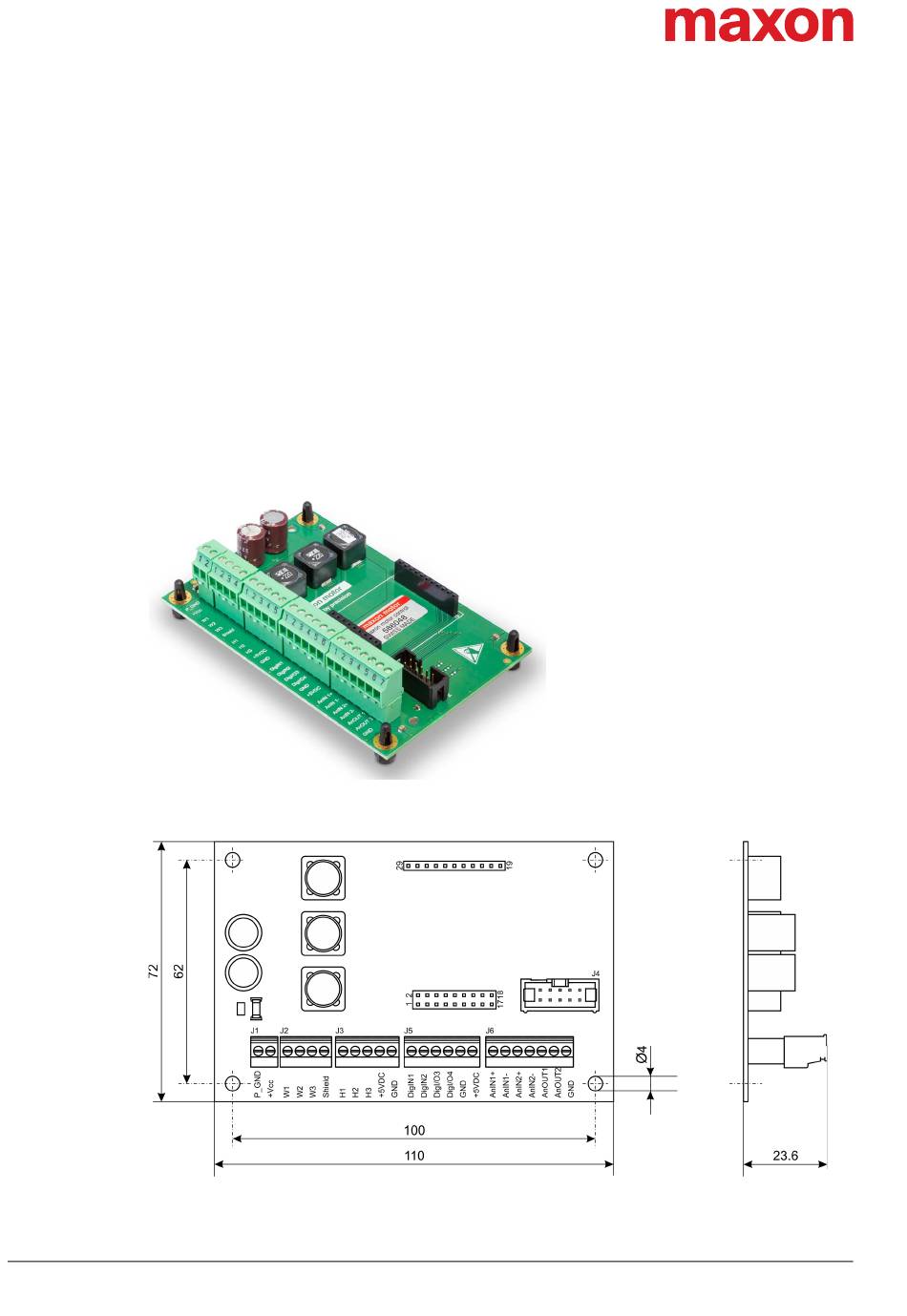

Illustration 5-28 ESCON Module 50/8 MoBo

Illustration 5-29 ESCON Module 50/8 MoBo – Schéma coté [mm]
