5.7.2.5

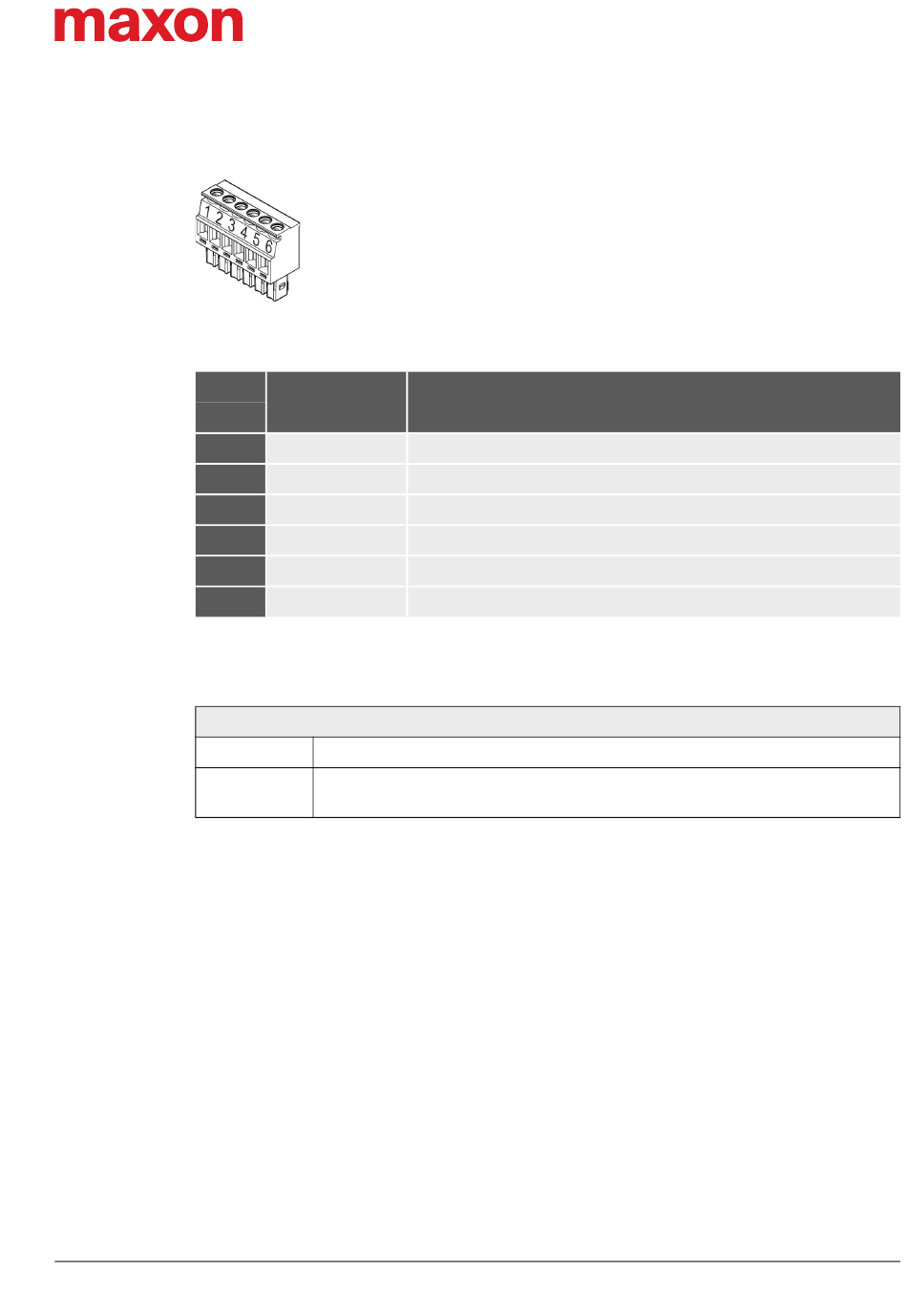

Illustration 5-35 ESCON Module 50/8 MoBo – Connecteur mâle E/S numériques J5
J5
Broche
Tableau 5-26
Type
Câbles adaptés
Tableau 5-27
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
E/S numériques (J5)
Signal
1 DigIN1
2 DigIN2
3 DigIN/DigOUT3
4 DigIN/DigOUT4
5 GND
6 +5 VDC
ESCON Module 50/8 MoBo – Connecteur mâle E/S numériques J5 – Affectation des bro-
ches & câblage
Borne à vis LP enfichable, 6 pôles, pas 3,5 mm
0,14...1,5 mm
0,14...1,5 mm
ESCON Module 50/8 MoBo – Connecteur mâle E/S numériques J5 – Spécification & acces-
soires
Entrée numérique 1
Entrée numérique 2
Entrée/sortie numérique 3
Entrée/sortie numérique 4
Mise à la terre
Tension de sortie auxiliaire (+5 VDC;
Spécification / Accessoires
plusieurs conducteurs, AWG 28-14
2
mono conducteur, AWG 28-14
2
Guide de configuration de la carte mère
ESCON Module 50/8 Motherboard (586048)
Description
10 mA)
≤
