3.3

Connexions

Les véritables connexions dépendent de la configuration globale du système d'entraînement et du type de
moteur utilisé. Suivre la description des opérations en respectant l'ordre indiqué et utiliser le schéma de rac-
cordement correspondant le mieux aux composants de votre installation. Les schémas correspondants se
trouvent au Chapitre "4 Câblage" à la page 4-31.
3.3.1

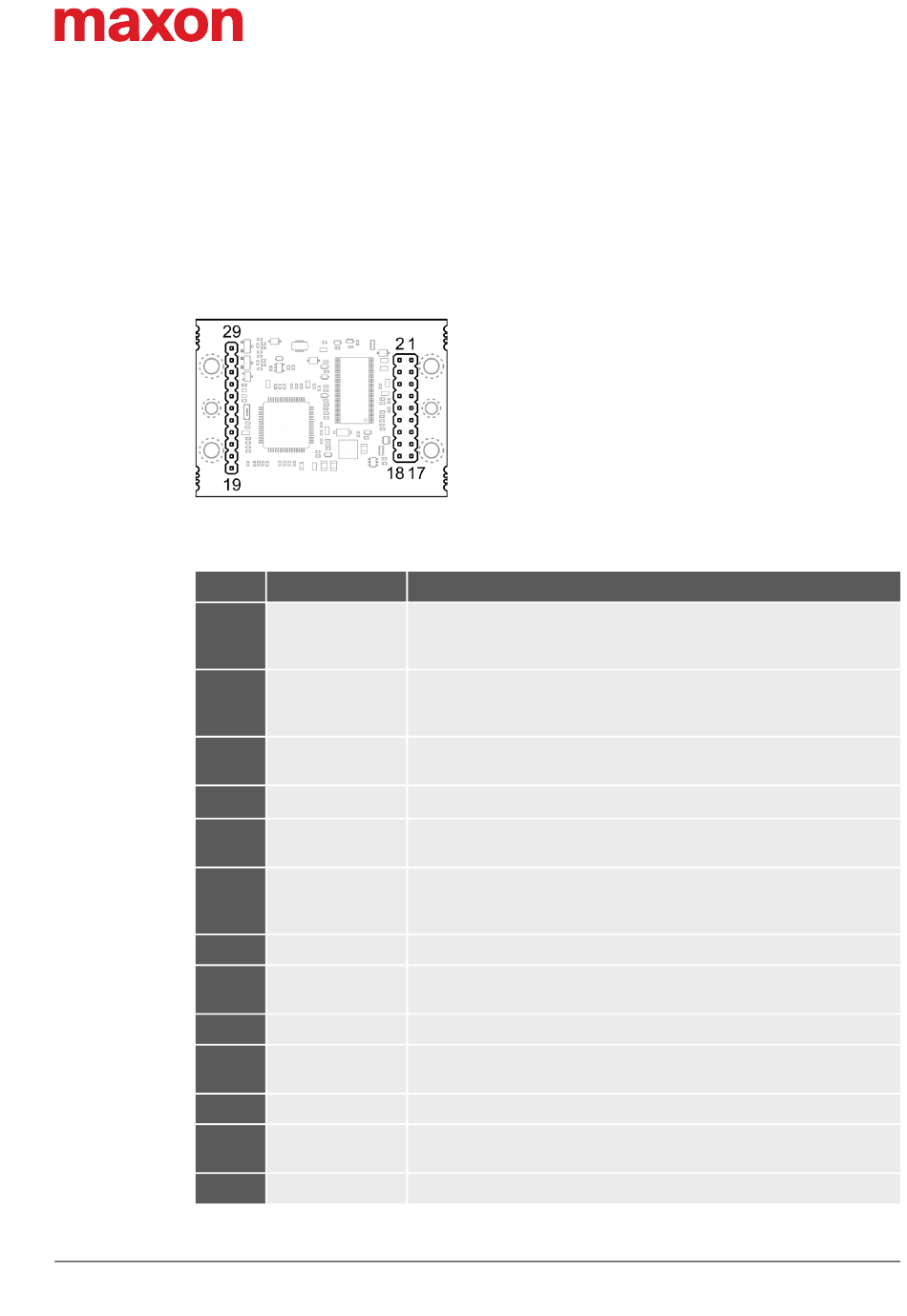

Illustration 3-5 Affectation des broches
Broche
1 / 2
3 / 4
5 / 6
7 / 8
9 / 10
11
12
13
14
15
16
17
18
Tableau 3-8
ESCON Module 50/8 Documentation Hardware
CCMC | 2021-08 | rel9074
Affectation des broches
Signal
Moteur (+M)
Moteur DC: Moteur +
Bobinage du
Moteur EC: Bobinage 1
moteur 1
Moteur (+M)
Moteur DC: Moteur –
Bobinage du
Moteur EC: Bobinage 2
moteur 2
Bobinage du
Moteur EC: Bobinage 3
moteur 3
+V
Tension nominale de service (+10...+50 VDC)
CC
Power_GND Mise à la terre tension de service
GND Mise à la terre
Tension d'alimentation capteur à effet Hall (+5 VDC; ≤30 mA)
+5 VDC Tension d'alimentation codeur (+5 VDC; ≤70 mA)
Tension de sortie auxiliaire (+5 VDC; ≤10 mA)
Canal A Codeur canal A
Capteur à effet Hall
Capteur à effet Hall 1, entrée
1
Canal A\ Signal complémentaire Canal A codeur
Capteur à effet Hall
Capteur à effet Hall 2, entrée
2
Canal B Canal B codeur
Capteur à effet Hall
Capteur à effet Hall 3, entrée
3
Canal B\ Signal complémentaire Canal B codeur
Affectation des broches & câblage (broches 1-18)
